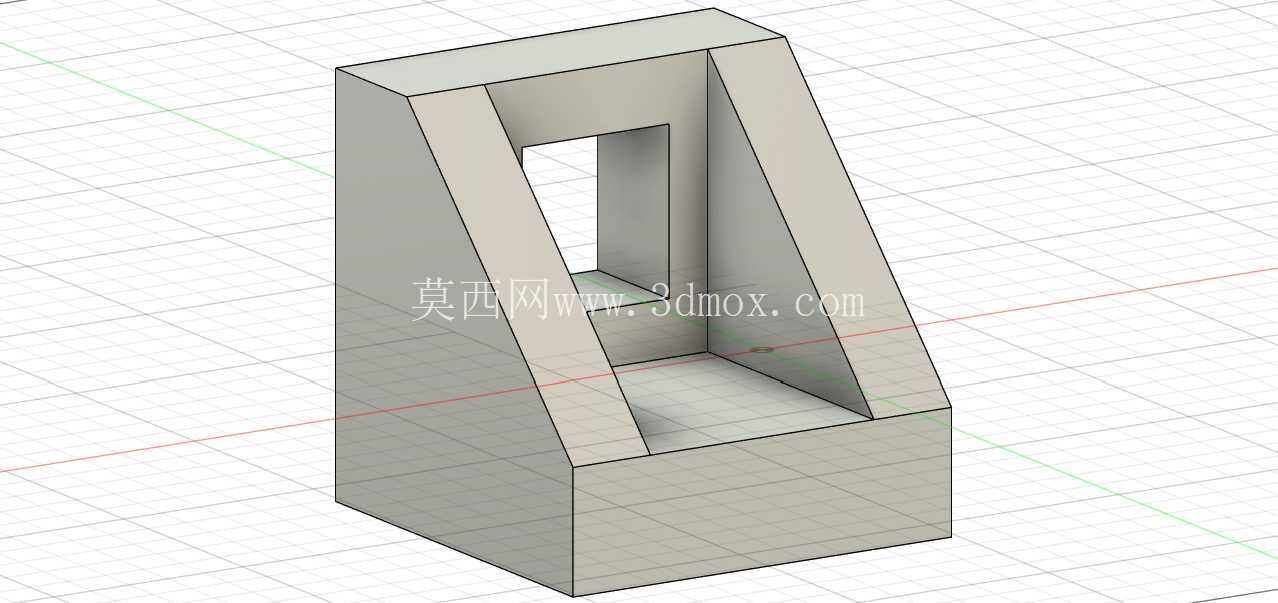

带斜向加强筋的中空承托铸造构件

　　在中小型零部件铸造生产的工装配套环节，这类带斜向加强筋的中空承托构件，常被用作砂芯定位承托、小型铸件冷却工位的定位支座，或是铸造流水线侧边的工装挡块，适配低压铸造、重力浇注等多类中小件铸造场景，替代传统焊接式支座的易变形、焊缝开裂问题。从结构设计逻辑来看，主体采用底部实心块加两侧斜向筋板的构型，底部实心块的厚度设定为整体高度的三分之一，保证与安装基面接触时的压强均匀，不会因长期承托砂芯或带温铸件出现局部凹陷；两侧斜筋从底部实心块的两个上角延伸至顶部横梁的两端，形成稳定的三角受力结构，相比直筋结构，斜筋在承受侧向冲击力时，能将力沿筋板斜面分散至底部基座，避免应力集中在筋板与基座的连接转角处。

　　中间的中空方孔并非单纯为了减重，实际生产中这个方孔可穿过定位销或是冷却风管，当用作砂芯承托时，方孔内可通入压缩空气对砂芯底部进行辅助冷却，缩短砂芯的固化等待时间；当用作铸件冷却工位支座时，方孔可穿过温度传感器的布线，实时监测支座附近的铸件温度，配合生产线的冷却节拍调整。顶部的横梁平面做了0.2mm的微凸起处理，避免长期使用后平面磨损出现凹陷，导致放置的工件倾斜，横梁的宽度与底部基座的宽度保持一致，保证整体结构的对称性，在铸造工装安装时不需要额外区分方向，降低现场安装的出错概率。

　　从安装边界来看，构件的两个侧面均为平整直面，可直接贴紧生产线的铝型材导轨侧面安装，底部预留了两个沉头孔位，可使用M8的内六角螺栓直接固定在型材的T型槽内，不需要额外加工转接板；整体的外轮廓尺寸控制在150mm120mm200mm范围内，不会占用过多的流水线工位空间，相邻两个支座的最小安装间距可控制在80mm，适配多件小铸件的批量摆放需求。在受力特性上，这类构件的垂直承重力可达到120kg，完全满足中小型砂芯、铝合金铸件的承托需求，斜筋的厚度设置为15mm，在保证结构强度的同时，不会因筋板过厚导致铸造该构件本身时出现缩孔缺陷；中间中空区域的内壁做了R3的圆角过渡，避免应力集中导致的筋板开裂，同时也能减少铸造时的砂型清砂难度，不会在转角处残留砂粒影响构件的装配精度。

　　实际生产应用中，这类构件还可根据工位需求进行小范围改型，比如在顶部横梁加装聚氨酯防滑垫，用于表面质量要求高的铸件承托，避免划伤铸件表面；或是在斜筋外侧加装接近开关的安装支架，作为工件到位检测的安装基座，适配不同铸造工位的个性化需求。相比市面上常见的L型焊接支座，这种一体铸造成型的构件没有焊缝缺陷，长期在150℃以下的工作环境中使用不会出现变形，维护成本更低，适合铸造车间多粉尘、温变频繁的恶劣工况。
