带定位凸台的T型邮票压印铸造工装结构

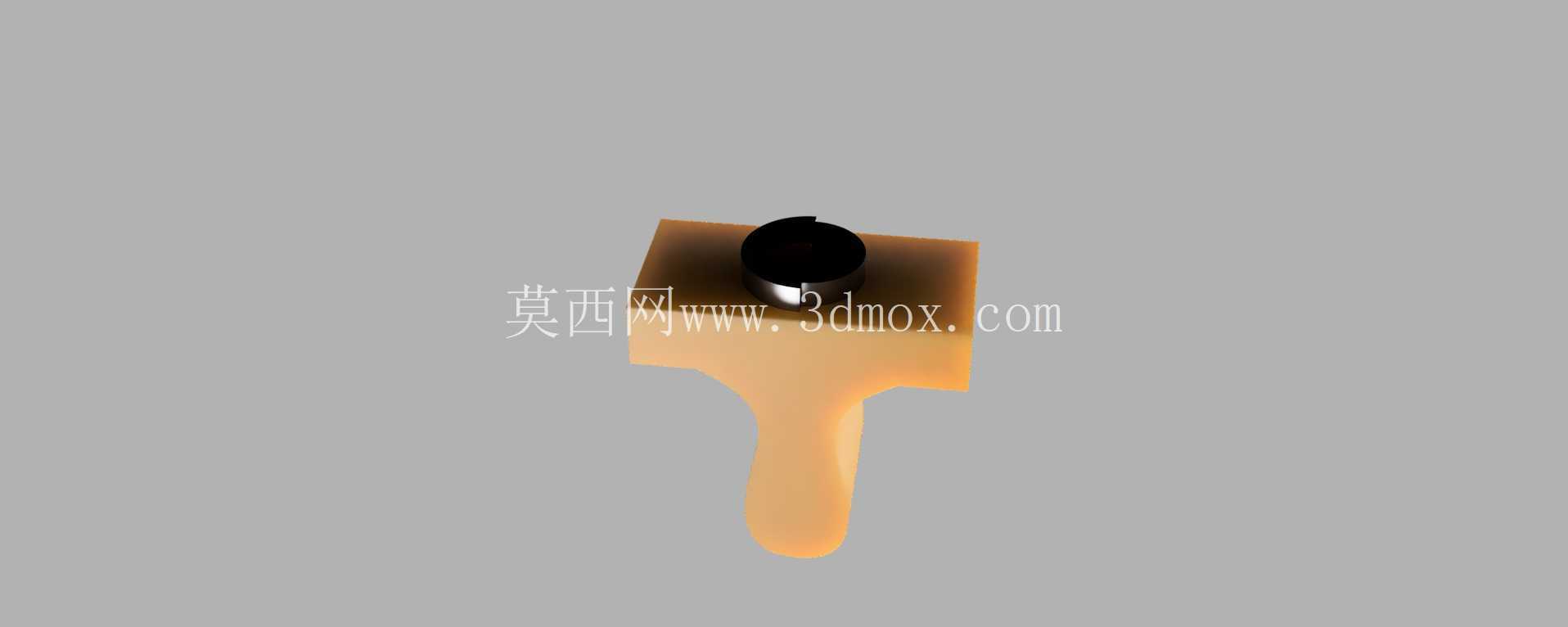

　　这套压印类铸造工装结构，主要面向小型文创标识类零件的批量铸造成型工序，适配低压铸造、重力浇注两类常见的有色合金铸造场景，可直接安装在现有小型立式铸造机的模架工位上，无需额外改动设备的装夹接口。从结构功能来看，上部的圆柱形凸台是核心定位基准，装配时直接插入模架上的对应定位销孔，配合间隙控制在0.02mm以内，能够保证合模时上下模腔的同轴度偏差不超过0.05mm，避免压印成型后图案出现偏移、边缘缺料的问题；下部的T型工作段是成型工作面，表面做了抛光处理，粗糙度达到Ra0.8，能够保证铸造成型后的工件表面图案清晰，减少后续打磨抛光的工序余量。

　　设计过程中，首先考虑了铸造工艺的拔模需求，T型段的侧壁设置了1.5°的拔模斜度，既不会因为斜度过大导致成型工件尺寸超差，也能保证开模时工件顺利脱离模腔，不会出现粘模拉伤的情况；上部定位凸台的根部做了R2的圆角过渡，避免应力集中导致工装在反复合模受压的过程中出现根部断裂的问题，有效提升工装的使用寿命。从安装边界来看，整套工装的总高度控制在120mm以内，上部定位凸台的直径为20mm，突出安装面的高度为15mm，能够适配市面上多数小型铸造机的模架安装槽尺寸，下部T型工作段的最大宽度为60mm，厚度为12mm，单次成型可覆盖单枚标准邮票尺寸的压印图案区域，也可根据实际生产需求调整工作面的图案纹理，适配不同规格的小型标识类零件生产。

　　在实际生产应用中，这类工装主要用于锌合金、铝合金类小型文创标牌、纪念邮品压铸件的生产，成型后的工件边缘整齐，图案细节还原度高，不需要额外做大量的后处理工序；工装的材质选用H13热作模具钢，经过淬火回火处理后硬度达到HRC48-52，能够承受反复的高温金属液冲刷和合模压力，正常生产工况下的使用寿命可达到3万模次以上。结构设计时还考虑了排气需求，在T型工作面的边缘设置了深度0.1mm的排气槽，能够在金属液充型过程中快速排出模腔内的空气，避免工件表面出现气孔、浇不足的缺陷；定位凸台的顶面做了防滑网纹处理，安装时锁紧螺栓压合在网纹面上，能够避免工装在生产过程中出现转动移位的问题，保证生产过程的稳定性。

　　不同于常规的平面冲压工装，这套铸造工装的工作面做了微弧处理，能够减少金属液的粘附，开模时工件会随动模一起脱出，不需要额外设置顶出机构也能顺利脱模，简化了模具的整体结构，降低了模具的制造成本；同时工装的安装接口采用通用的圆柱定位方式，更换不同图案的工装时只需要松开锁紧螺栓，拔出旧工装插入新工装即可，换模时间不超过5分钟，能够满足多品种小批量的文创零件生产需求，适配小型铸造车间的柔性生产安排。在尺寸校验过程中，整套结构的重心与定位凸台的轴线重合，合模受压时不会出现偏载的情况，能够保证模腔各位置的压力均匀，成型后的工件密度一致，不会出现局部缩松的缺陷；T型段与定位凸台的连接位置做了加厚处理，厚度比工作段厚3mm，能够承受开模时的拉力，避免工装断裂在模架内影响生产进度。
