实验室光谱测试用LED固定夹持灯座

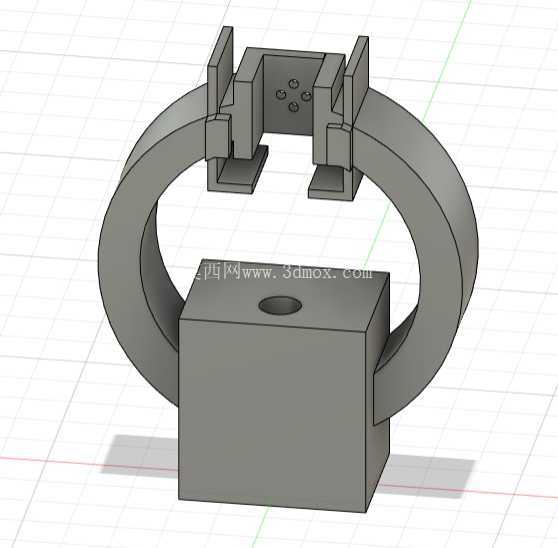

　　这款灯座的设计刚好戳中这些问题，底部的方块基座是核心安装基准，顶面开的定位孔是用来对准光学平台的标准螺孔的，安装的时候直接用M3或者M4的紧固件锁死，基座底面做了0.02mm的平面度公差控制，贴在光学平台的铝制台面上不会晃，整个基座的重心落在环形支架的几何中心正下方，哪怕测试的时候接插LED的供电线扯动，整个结构也不会出现侧翻或者偏移。中间的环形支架不是做装饰的，这个环的内径刚好匹配常用的10mm-20mm直径的标准LED灯珠的出光角度范围，环的厚度控制在5mm，不会对LED的侧向出光造成遮挡，做120度广角LED的光谱轮廓扫描时，环体内壁做了哑光发黑的工艺预留，不会产生杂光反射干扰采集数据，之前用的金属原色夹具经常因为内壁反光，导致光谱曲线在450nm波段出现异常峰值，得后期做数据修正，这个结构从根源上减少了杂光影响。上部的夹持结构是双卡槽对称设计，两个夹臂的间距可以通过侧边的预紧结构微调，适配不同引脚宽度的直插式或者贴片式LED，夹臂内侧做了0.3mm深度的防滑纹，不用额外垫橡胶片就能把LED壳体夹稳，夹臂的位置刚好卡在LED壳体的非出光区域，不会挡住正面的出光面。前面预留的平面LED插槽是专门给板载平面LED做的，插槽的宽度是1.2mm，刚好能插入厚度1.0mm的PCB基板LED，插进去之后基板的顶面和夹臂的定位面齐平，不用额外调整LED的高度位置，插好就能直接对准光谱仪的入射光口。做光学实验室配套工装快八年，经手的LED固定座没有一百也有八十，这款灯座的结构逻辑是我见过最贴合光谱轮廓表征测试需求的，没有多余的冗余设计，每一处结构都对应实际测试场景里的痛点。先从实际使用场景说，日常做LED光源光谱参数采集的时候，最头疼的就是光源定位偏移——很多简易夹具要么夹不紧，测试过程中碰一下就歪，导致光谱仪采集的光强数据波动大，重复测试误差能超过12%，要么就是夹持结构挡住出光面，尤其是做平面LED的出光轮廓扫描时，夹具的阴影会直接让边缘光强数据失真，得反复调整位置，单样测试准备时间经常要耗十多分钟。

　　之前很多人容易忽略手柄处的衬垫安装要求，中心手柄位置要装2毫米的衬垫，这个衬垫的作用不是防滑，是用来调整整个环形支架的俯仰角度——衬垫垫在手柄和基座的连接位置时，能让环形支架带着上部夹持的LED实现±15度的俯仰微调，对准光谱仪入射口的时候不用在基座底下垫铜皮调整，拧松连接螺丝，靠衬垫的压缩量就能微调角度，调好之后直接锁死螺丝就行，角度重复定位精度能控制在0.5度以内。再讲安装边界的尺寸控制，整个灯座的最大外轮廓尺寸是长宽高65mm40mm55mm，放在光学平台上不会占用太多台面上的空间，旁边布置积分球、光纤探头的时候不会出现干涉，基座底部的安装孔距是30mm，刚好匹配光学平台上标准的孔位网格，不用额外做转接板就能直接固定。

　　夹持结构的最大张开距离是18mm，除了常规的5mm、10mm直径的圆头LED，也能夹持带小型散热基板的功率LED，夹臂的夹持力控制在8N左右，不会把LED的塑料壳体夹裂，也不会因为夹持力太小导致LED滑落。从设计思路上看，这个结构完全是从测试效率出发做的，没有做快拆结构是因为实验室测试的时候不需要频繁更换夹具，快拆结构反而会带来定位间隙，影响测试重复性，所有的连接位置都采用刚性接触，没有弹簧之类的弹性元件，避免长期使用之后出现弹性疲劳导致夹持力下降。环形支架和基座的连接采用嵌入式的榫卯结构加紧固件固定，不是简单的粘接或者焊接，长期使用不会出现支架歪斜的情况，哪怕频繁调整俯仰角度，连接位置的间隙也不会变大。

　　另外，这个结构的拔模角度都控制在1.5度，采用铸造工艺生产的时候能顺利脱模，壁厚均匀控制在3mm，不会出现铸造缩孔的问题，适合小批量加工制作，加工完成之后只需要对夹持面和安装基准面做简单的铣平处理就能使用，不需要复杂的后处理工序，加工成本比一体化铣削的同类夹具低60%左右，适合实验室批量配备。实际使用的时候，只需要先把2毫米衬垫装在中心手柄的连接位置，把基座固定在光学平台对应的孔位上，根据测试的LED类型选择是用上部夹臂夹持还是插入前部的平面插槽，调整好俯仰角度对准光谱仪探头，锁死连接螺丝就能开始测试，整个装夹过程不超过两分钟，比之前用的万能支架调整效率高很多，而且重复装夹的定位误差很小，同一样品多次拆装测试的光谱数据偏差能控制在2%以内，完全满足实验室光谱表征的精度要求。夹臂的位置设计也考虑了接线空间，LED装夹完成之后，引脚位置距离夹臂侧面有5mm的空间，方便焊接供电导线或者接插杜邦线，不会因为空间太小导致接线的时候碰歪LED的位置。环形支架的内壁距离LED的出光面有12mm的距离，哪怕是点亮之后发热的功率LED，也不会因为距离太近导致支架受热变形，长期使用的结构稳定性有保障。
