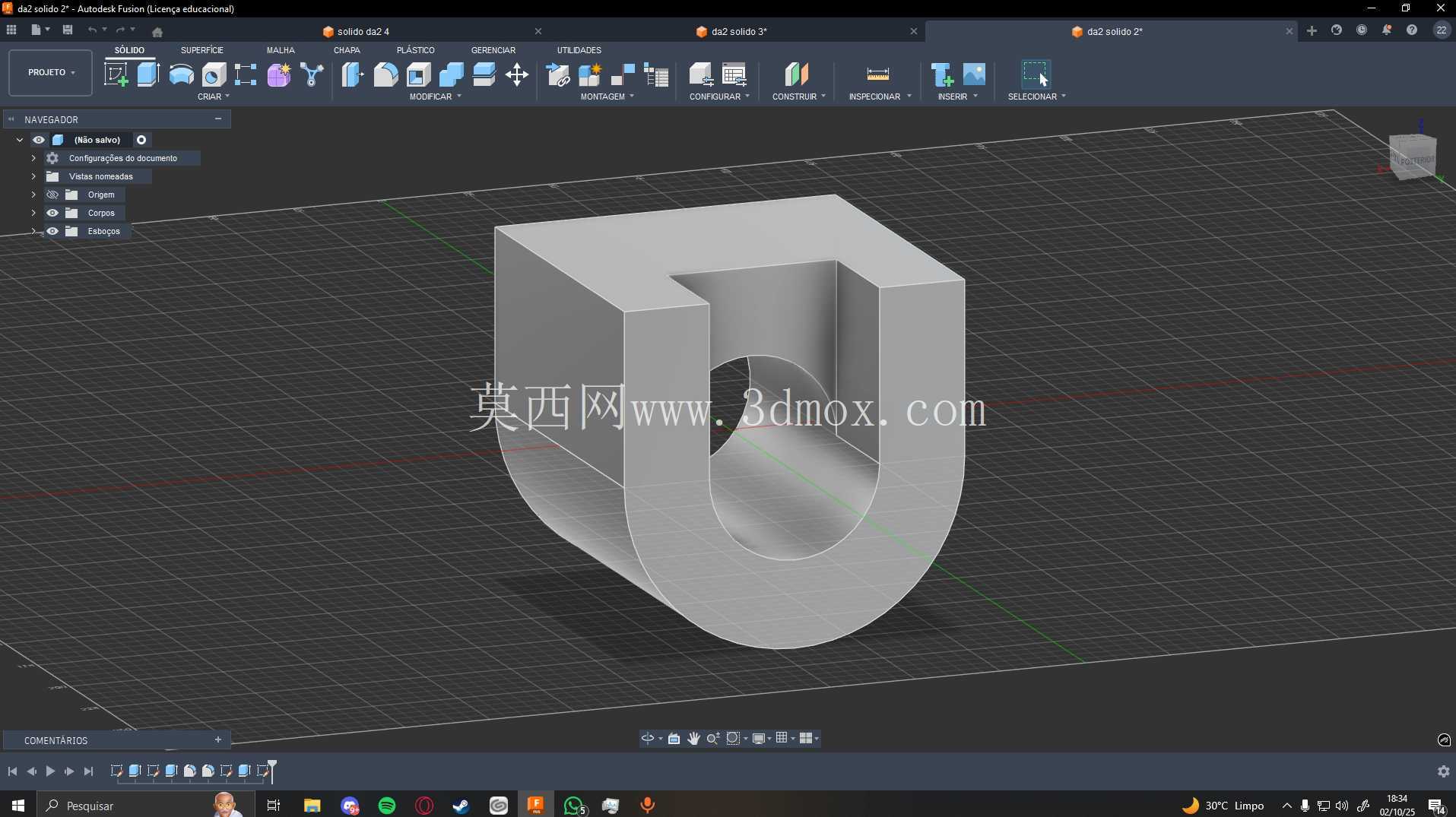

U型槽带半圆孔铸造结构件

　　该结构件属于铸造工艺成型的基础承载类构件，日常多应用在小型工装夹具的定位模块、输送线的端部导向支座、轻工设备的铰接连接座场景中，承担载荷传递、部件铰接限位、运动轨迹导向的实际作用。从功能特性来看，构件整体为对称式U型开口结构，内侧底部加工为半圆弧形过渡，两侧立板对应位置开设同轴半圆孔，既可以通过开口区域完成配套部件的快速嵌装，也能借助半圆孔与销轴类零件配合实现铰接转动，圆弧过渡区域可有效降低应力集中系数，避免长期交变载荷下出现根部开裂问题。

　　设计过程中优先考虑了铸造工艺的成型可行性，外侧棱边全部设置了铸造圆角，避免浇注过程中出现冷隔、充型不满的缺陷，两侧立板的厚度保持均匀一致，半圆孔的成型预留了后续机加工的余量基准，U型槽的开口宽度与内侧圆弧半径保持固定比例，确保嵌装部件时不会出现卡滞、间隙超差的问题。外形尺寸方面，构件整体为方块式基础轮廓，安装边界以底部平面为装配基准面，底部平面的平面度公差控制在铸造工艺可实现的范围内，无需额外精加工即可满足普通工况的安装要求，两侧立板的外侧平面与底部基准面保持垂直，可作为安装时的侧向定位基准，半圆孔的中心高度与U型槽的深度经过匹配计算，当配套销轴穿入后，铰接部件的转动行程不会与U型槽底部发生运动干涉。

　　从结构强度角度分析，该构件的壁厚设计兼顾了轻量化与承载需求，没有多余的冗余结构，半圆孔周边的壁厚做了等强度过渡，不会出现局部壁厚过大导致的铸造缩孔缺陷，U型开口的端部做了小尺寸倒角处理，既可以去除铸造飞边，也能在装配配套部件时起到导向引入的作用。实际应用中，这类构件常作为小型设备的铰接支座使用，比如手动压合工装的摆臂连接座、小型料仓的闸门转轴支座、输送线末端的挡料板铰接座，安装时直接通过底部平面贴合设备安装面，采用螺栓穿过底部预设的安装孔即可完成固定，无需复杂的调平工序。

　　设计建模阶段，优先通过拉伸特征构建整体方块基体，再通过切除特征生成U型开口结构，之后通过旋转切除生成内侧半圆孔与底部圆弧过渡面，最后对所有棱边添加铸造圆角，整个建模流程完全匹配铸造工艺的出模方向，没有出现倒扣结构，无需额外设置抽芯机构即可完成模具设计，能够有效降低模具制造成本与后期铸件的成型难度。构件的受力路径清晰，外部载荷通过铰接销轴传递到两侧立板，再通过立板传递到底部安装面，圆弧过渡区域将立板与底部的直角连接改为平滑过渡，大幅降低了应力集中系数，在承受垂直方向冲击载荷时，结构的抗变形能力优于直角连接的同尺寸槽型构件。针对不同的应用场景，该结构还可以通过调整立板厚度、半圆孔直径、U型槽开口宽度来适配不同的载荷需求与配套部件尺寸，基础结构的通用性较强，不需要大幅改动整体轮廓即可完成系列化衍生设计。
