23mm规格25T铝制伺服舵机摇臂结构

在小型遥控模型、桌面级自动化执行机构、小型仿生机器人关节的动力传递链路里，舵机输出端的连接摇臂是直接决定动力传递精度、连接可靠性的核心小件，很多初入结构设计的从业者容易在这个零件上踩坑——要么选了强度不足的塑料件在高频往复动作下断裂，要么选了尺寸不匹配的金属件导致安装干涉、行程错位，这款铝制伺服摇臂就是针对23mm规格25T输出轴舵机做的适配结构。

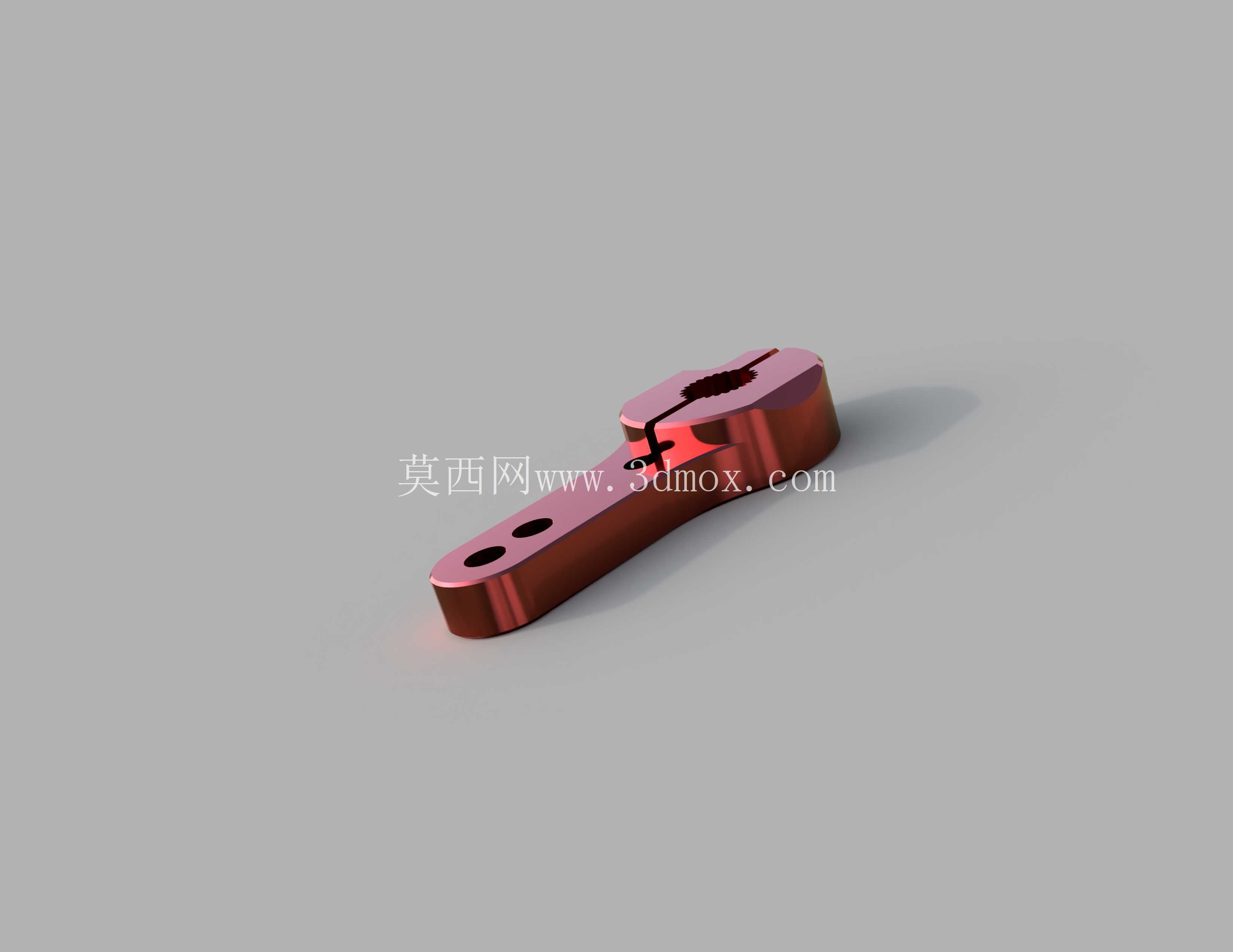

从实际安装边界来看，这款摇臂的主体长度适配常规23mm舵机的输出行程范围，主体采用长条形扁平结构设计，厚度控制在既能保证结构刚性又不会额外增加转动惯量的区间，不会给舵机输出端带来多余的负载负担。摇臂靠近舵机输出轴的一端做了与25T花键完全匹配的内齿结构，安装时不需要额外做结构修改，直接对准舵机输出轴的花键压入即可，齿形的配合公差控制在小间隙配合区间，既不会因为过盈导致安装拆卸困难，也不会因为间隙过大产生传动回差，这一点在需要精准位置控制的场景里尤为重要，比如小型航模的舵面控制、桌面机械臂的关节定位，哪怕0.1度的回差经过连杆放大后都会导致末端位置出现明显偏差。

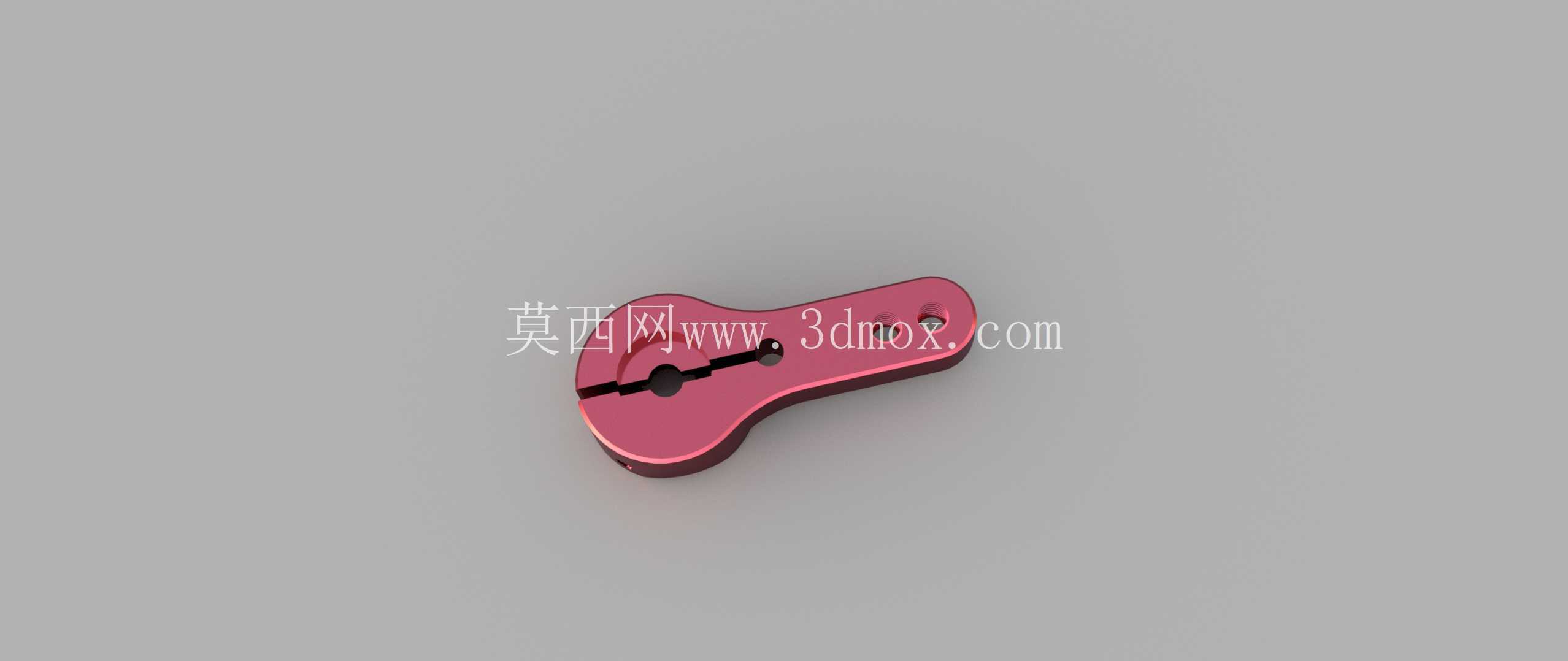

摇臂上的两个安装孔位做了等距排布，孔位的直径适配常规模型连杆、球头扣的安装尺寸，孔口位置做了微小的倒角处理，既可以去除机加工产生的毛刺，也能在安装固定螺丝时起到导向作用，避免螺丝偏斜导致螺纹滑牙。摇臂的整体外形做了圆弧过渡处理，没有尖锐的棱角，一方面是避免安装调试过程中划伤操作人员，另一方面也能减少摇臂在高速往复摆动时的风阻，在航模这类对重量和风阻敏感的应用场景里，这类细节处理能带来实际的性能提升。

从设计思路上看，这款摇臂选用铝合金作为基材，相比传统的塑料摇臂，抗扭强度提升了数倍，在舵机满负载输出、甚至出现堵转的极端工况下，不会出现摇臂断裂、齿形滑牙的问题，同时铝合金的密度远低于钢材，整体重量控制在很轻的区间，不会大幅增加舵机的转动负载。摇臂的受力结构做了针对性的优化，在靠近输出轴花键的位置做了局部加厚处理，因为这个位置是整个摇臂受力最大的区域，舵机输出的扭矩全部通过这个位置传递到远端的安装孔，局部加厚可以避免应力集中导致的结构断裂，而摇臂的远端则在保证强度的前提下做了适当的减薄，进一步降低整体重量。

在实际应用场景中，这类摇臂除了用于常规的RC遥控车、遥控船、航模的舵面控制之外，也可以用于小型自动化设备的工位切换、小型仿生机器人的关节动作传递，比如桌面级的小型分拣机械结构，用这类金属摇臂连接舵机和执行端，能够保证长时间往复动作下的结构稳定性，不需要频繁更换易损的塑料配件。安装时需要注意，摇臂的花键孔要完全压入舵机输出轴的根部，保证齿形完全啮合，固定螺丝要按照对应的扭矩锁紧，避免动作过程中摇臂松脱；同时要确认摇臂在整个摆动行程范围内，不会和周边的结构件产生干涉，尤其是在舵机转到最大行程角度时，要预留足够的安全间隙，避免摇臂碰撞到其他结构导致舵机堵转烧毁。

很多从业者在选型这类连接件时，往往只关注孔位数量和齿数匹配，忽略了摇臂的长度和转动惯量的匹配，实际上不同长度的摇臂会给舵机带来不同的负载扭矩，这款23mm长度的摇臂适配25T输出轴的标准舵机，在额定扭矩输出范围内，不会因为力臂过长导致舵机负载超出额定值，也不会因为力臂过短导致动作行程不足。摇臂表面做了氧化处理，既可以提升铝合金表面的硬度，增强耐磨性能，也能起到防腐蚀的作用，在潮湿的户外场景使用时，不会轻易出现氧化锈蚀的问题，长期使用也能保持尺寸精度的稳定。
