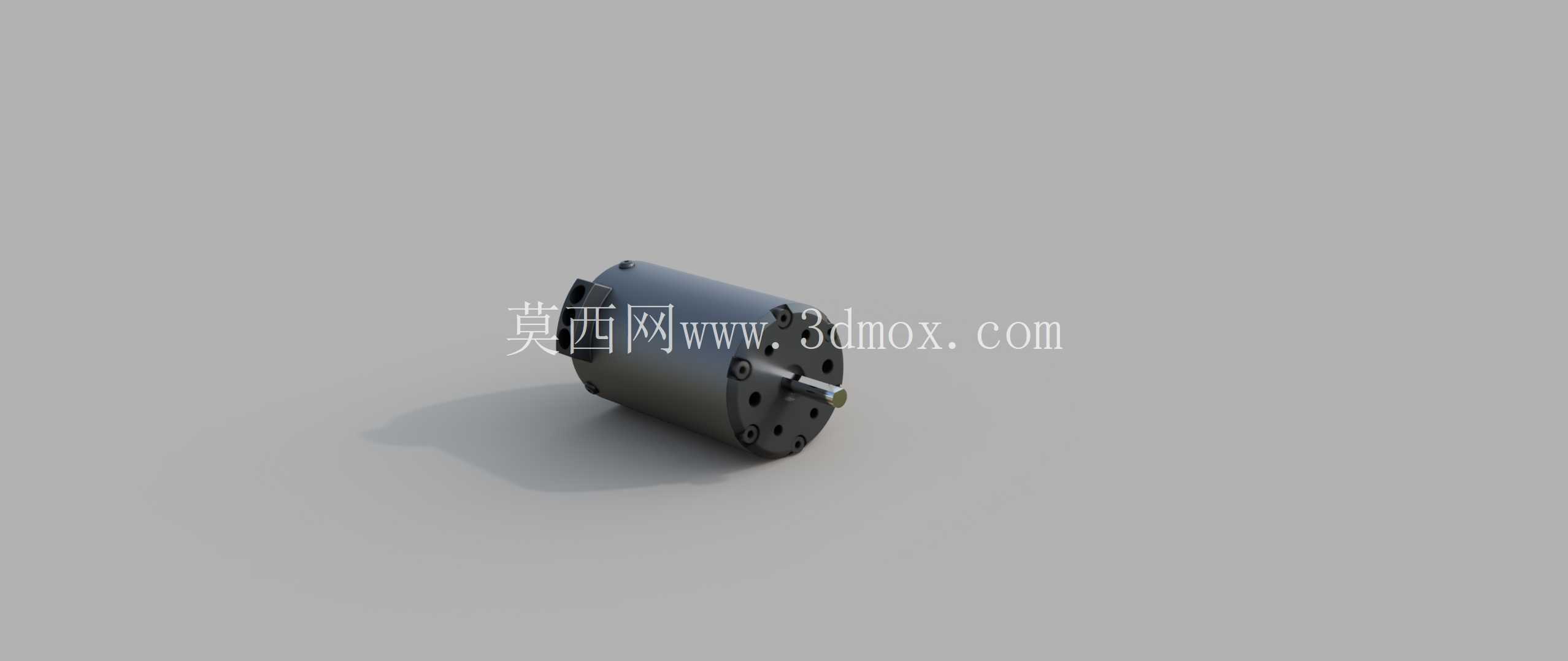

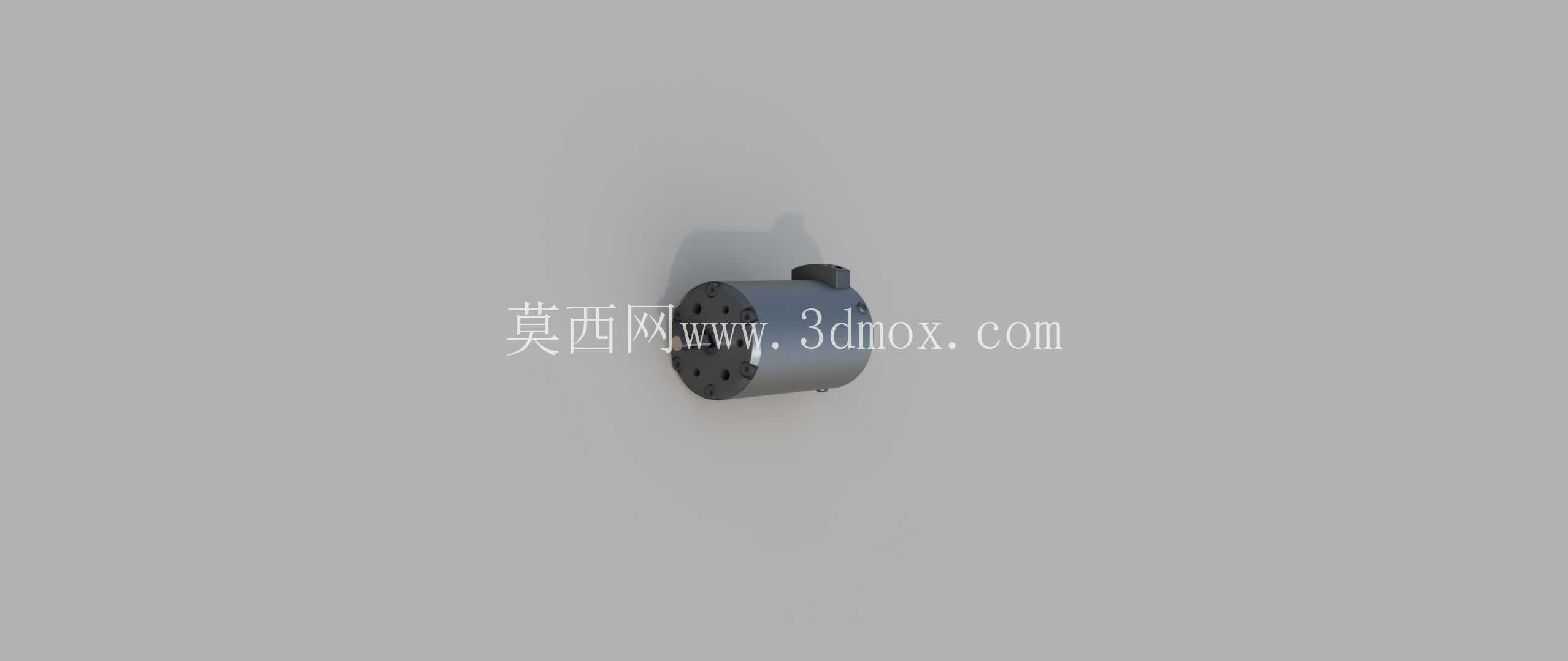

4068规格无刷直流动力电机三维结构

　　这款无刷直流动力单元的三维建模，核心围绕遥控动力场景的安装适配需求展开，在建模初期就优先考虑了航模、车模这类对动力密度、安装空间有严苛要求的应用场景，毕竟这类场景里每毫米的安装余量、每克的重量控制都会直接影响整机的动力表现与重心排布。从结构设计逻辑来看，建模时先敲定了定子与转子的同轴度基准，整个壳体采用一体化圆柱成型结构，输出轴端的安装法兰做了沉孔定位设计，法兰上的固定孔位按照行业通用的安装孔距排布，能直接适配多数常规遥控模型的电机安装座，不需要额外做转接件修改。

　　输出轴采用台阶轴设计，轴端的扁位结构是为了配合传动齿轮的紧定螺钉固定，避免大扭矩输出时出现齿轮打滑的问题，轴伸长度控制在合理区间，既保证齿轮安装有足够的配合长度，也不会因为轴伸过长导致高速运转时出现轴端跳动。壳体表面没有做多余的装饰性结构，散热筋的排布顺着电机运转时的气流方向设置，在高速转动时能引导气流顺着壳体表面流动，带走绕组工作产生的热量，毕竟这类无刷电机在大油门工况下的温升速度很快，合理的散热结构能有效降低绕组退磁的风险。端盖与壳体的配合采用止口定位，止口的配合公差按照小间隙配合设置，既保证装配时的同轴度要求，也不会因为公差过紧导致装配难度提升，端盖上的固定螺丝孔做了锪平处理，螺丝锁紧后端面不会突出，避免安装时与安装座产生干涉。建模过程中对内部绕组的排布做了简化处理，但保留了绕组与定子槽的配合位置，能直观体现定子极数与转子磁钢的对应关系，对于做动力匹配的工程师来说，能快速判断这款电机的KV值区间与适配的桨叶、齿轮传动比范围。

　　从安装边界来看，电机的最大外径控制在40mm级别，总长度不含轴伸为68mm，这个尺寸是遥控模型领域的经典动力规格，能适配1/10比例遥控车、中型固定翼航模、多旋翼无人机的动力安装位，安装法兰的孔位中心距与同规格的其他品牌电机保持通用，用户在替换动力时不需要重新修改安装座的孔位，降低改装成本。出线端的位置设置在电机尾端，出线口做了圆角处理，避免长时间震动磨损线材绝缘层，建模时预留了出线的弯折空间，能适配不同方向的走线需求，不会因为线材弯折角度过大导致线芯断裂。在结构强度校核层面，壳体的壁厚按照高速运转时的离心力负载做了优化，既保证足够的结构强度避免高速下壳体形变，也尽可能控制壳体重量，提升动力重量比。

　　转子磁钢的固定方式采用表贴式结构，建模时保留了磁钢与转子铁芯的配合位置，能清晰看到磁钢的排布方式，对于需要做电磁仿真的工程师来说，这个模型可以直接导入仿真软件做基础的磁场分布分析，不需要重新绘制转子结构。输出轴的轴承位按照标准深沟球轴承的尺寸设置，前后轴承的跨度经过优化，能承受径向的传动负载，比如遥控车传动系统带来的齿轮啮合径向力，航模螺旋桨转动时产生的不平衡径向力，避免轴承过早出现磨损旷量。整个模型的装配关系完全按照实际生产的装配顺序搭建，从尾端盖、轴承、转子、定子、前端盖到输出轴的配合层级清晰，没有出现干涉错位的问题，每一个配合面的公差设置都符合实际机加工的工艺要求，不会出现设计上无法加工的结构。对于做遥控设备改装、动力系统选型的从业者来说，这个模型可以直接用来做装配干涉检查，提前验证电机安装后与周边结构比如电调、传动齿轮、机架的位置关系，避免实际装机时出现空间不足的问题。
