实体建模接触组联动传动机构

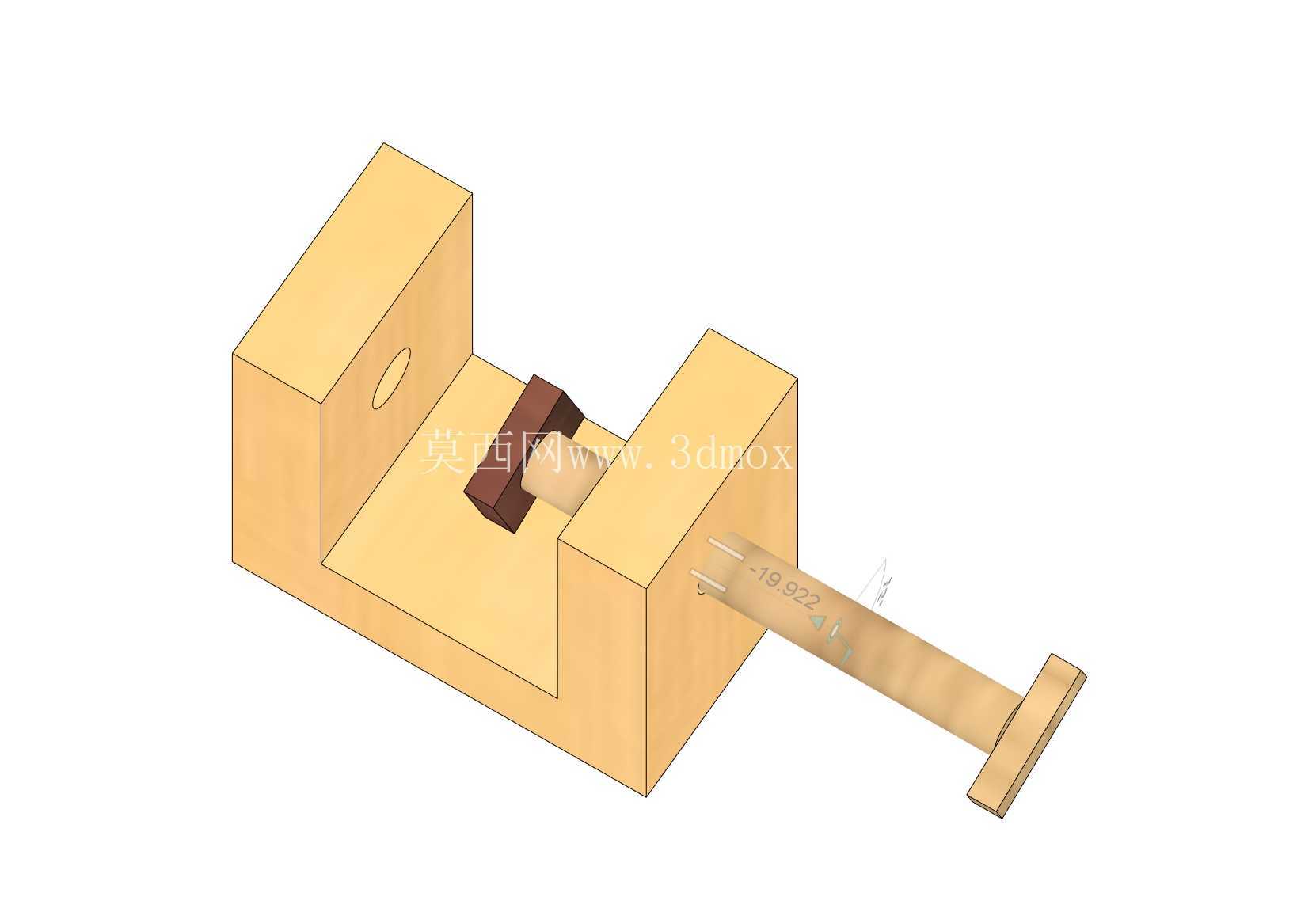

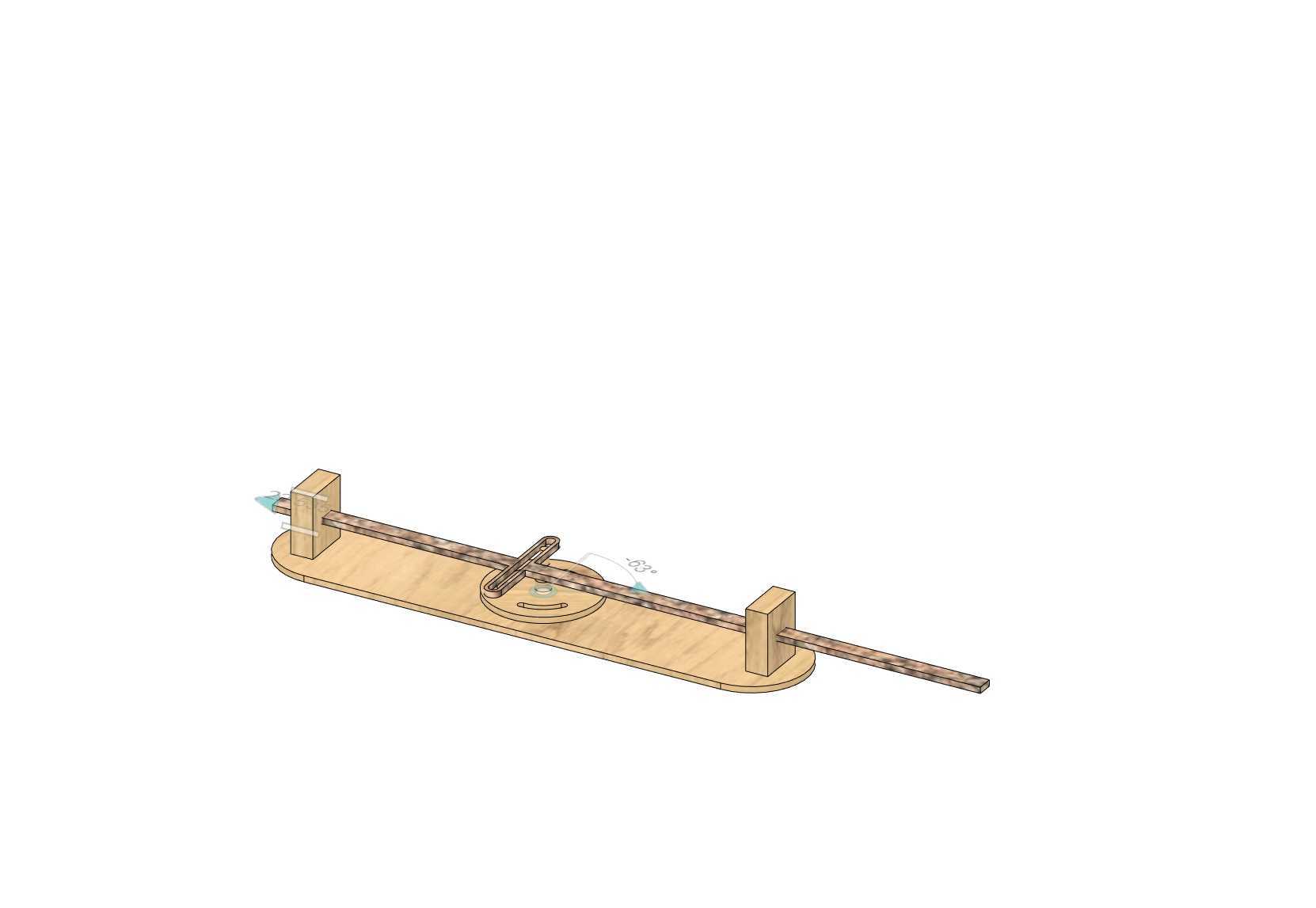

　　这套接触组联动结构在小型自动化送料、工位间距调节类设备中应用十分广泛，很多桌面级分拣设备、小型物料推送工位都会用到类似的传动逻辑，核心是通过长轴与摆块的接触配合，实现两个固定支座间的直线往复与摆动动作同步输出，不需要额外加装同步带或者齿轮组就能完成动作联动，能大幅简化小型工位的传动链设计。从实际使用场景来看，这类结构常被布置在设备台面的上层安装位，两个立式支座通过底部沉孔锁附在台面板上，长光轴贯穿两个支座的通孔做直线滑动支撑，轴身与中间摆块的弧形接触面保持恒定接触压力，当摆块绕底部固定转轴做定角度摆动时，会通过接触摩擦力带动长轴沿支座孔做轴向直线运动，同时轴身的周向转动自由度被支座上的紧定螺钉限制，避免传动过程中出现轴体偏转导致的接触脱开问题。

　　设计过程中最先确定的是两个支座的安装孔距，这个尺寸直接决定了长轴的有效行程，孔距过小会导致摆块摆动时轴端伸出量不足，无法触发末端的行程开关或者推料工位，孔距过大则会让长轴的悬伸量超标，高速往复动作时容易出现轴体颤动，影响接触传动的稳定性。中间摆块的弧形接触面曲率是整个结构的设计核心，曲率半径需要和摆块的摆动半径做匹配计算，保证摆块在整个摆动角度范围内，接触面与长轴的接触点始终落在轴身的圆柱母线上，不会出现点接触或者棱边刮蹭的情况，否则长期运行会在轴身磨出沟槽，大幅缩短零件的更换周期。

　　底座的外形轮廓做了圆角过渡处理，一方面是避免安装时锐边划伤操作人员，另一方面是减少台面板的安装占用空间，底座上的转轴安装孔与两个支座的安装孔采用一次装夹加工的工艺方案，能有效保证孔位的同轴度与位置度，降低装配时的调整工作量。长轴的两端做了倒角处理，方便装配时快速穿入支座的导向孔，轴身的表面粗糙度控制在Ra1.6以内，降低滑动过程中的摩擦阻力，同时减少接触磨损量。摆块与底座转轴的配合选用间隙配合，配合间隙控制在0.02mm到0.05mm之间，既保证摆块转动灵活无卡滞，又不会因为间隙过大导致接触位置出现偏移，影响传动精度。

　　在实际装配调试时，需要先将两个支座固定在台面板上，穿入长轴后再安装中间摆块，调整摆块的初始角度，保证摆块处于初始位置时，长轴的伸出量刚好满足工位的初始位置要求，同时在接触面上涂抹少量润滑脂，降低长期运行的磨损速率。这类结构相比齿轮齿条、同步带传动的方案，整体零件数量更少，加工难度更低，不需要做复杂的齿形加工或者带轮张紧机构，对于行程不大、负载较轻的传动工位来说，性价比优势十分明显，而且后期维护只需要定期检查接触面的磨损情况，更换磨损的长轴或者摆块即可，维护成本远低于其他常规传动方案。需要注意的是，这类接触传动结构不适合大负载、高速往复的工况，因为接触压力过大时会出现接触滑移，导致传动精度丢失，高速动作时也容易出现接触脱开的问题，所以在选型应用时要严格匹配工位的负载与动作频率参数，避免超出结构的适用范围导致设备故障。从建模逻辑来看，整个结构采用实体建模的方式搭建，所有零件的配合面都做了精确的几何约束，能够直接在建模环境中做运动仿真，验证摆块摆动角度与长轴直线行程的对应关系，提前排查运动过程中是否存在零件干涉的问题，减少后续实物加工试错的成本。
