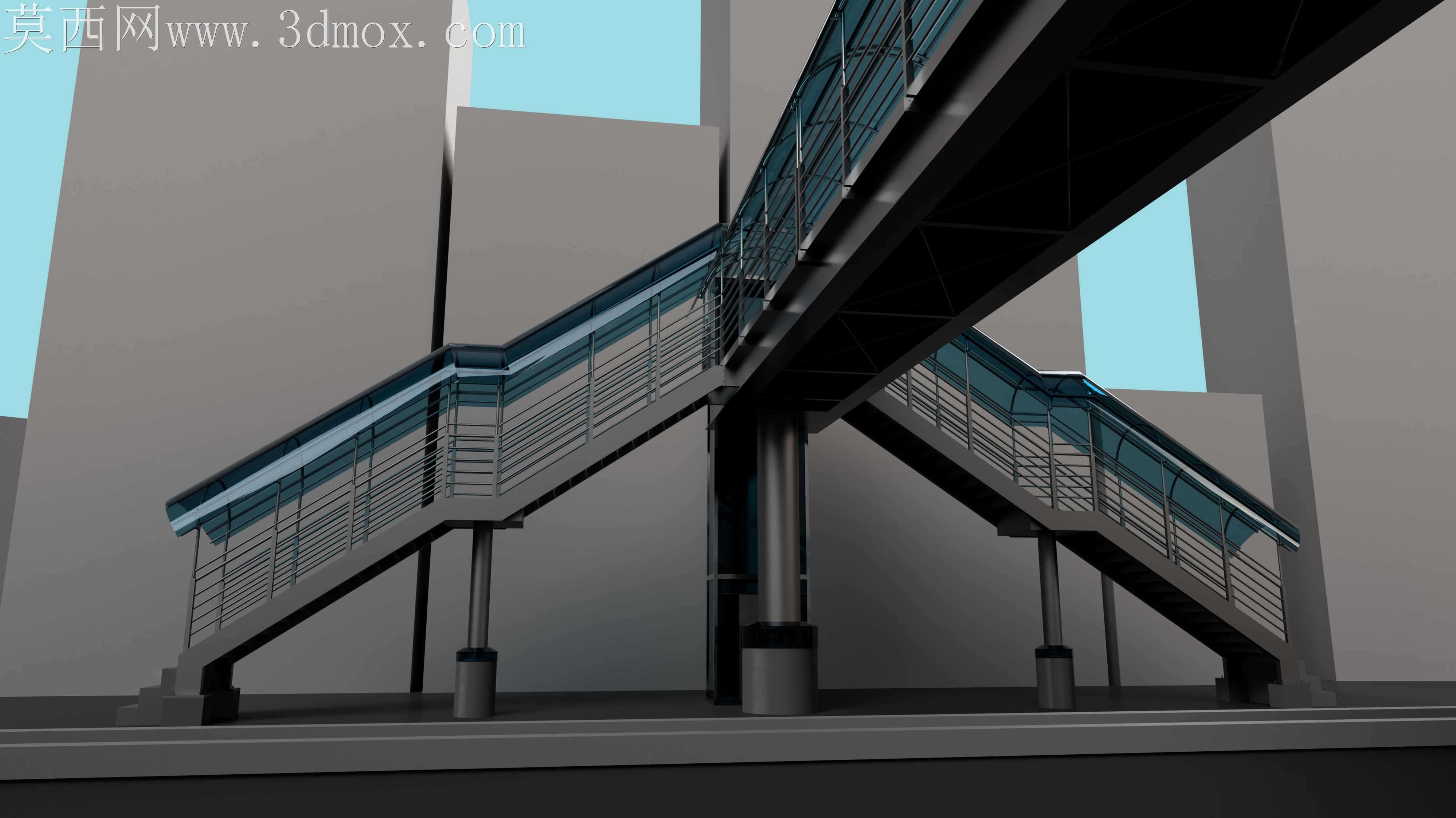

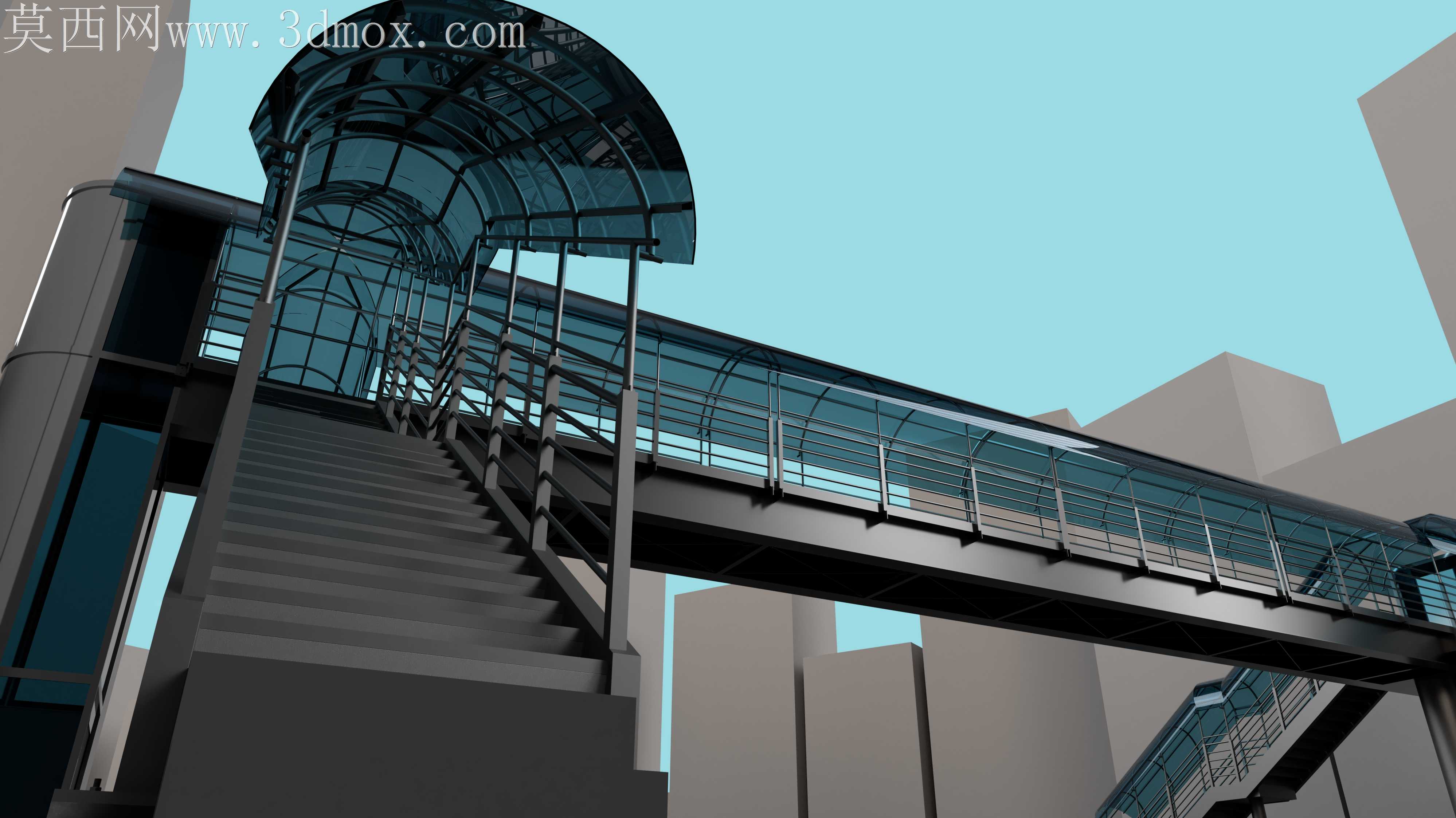

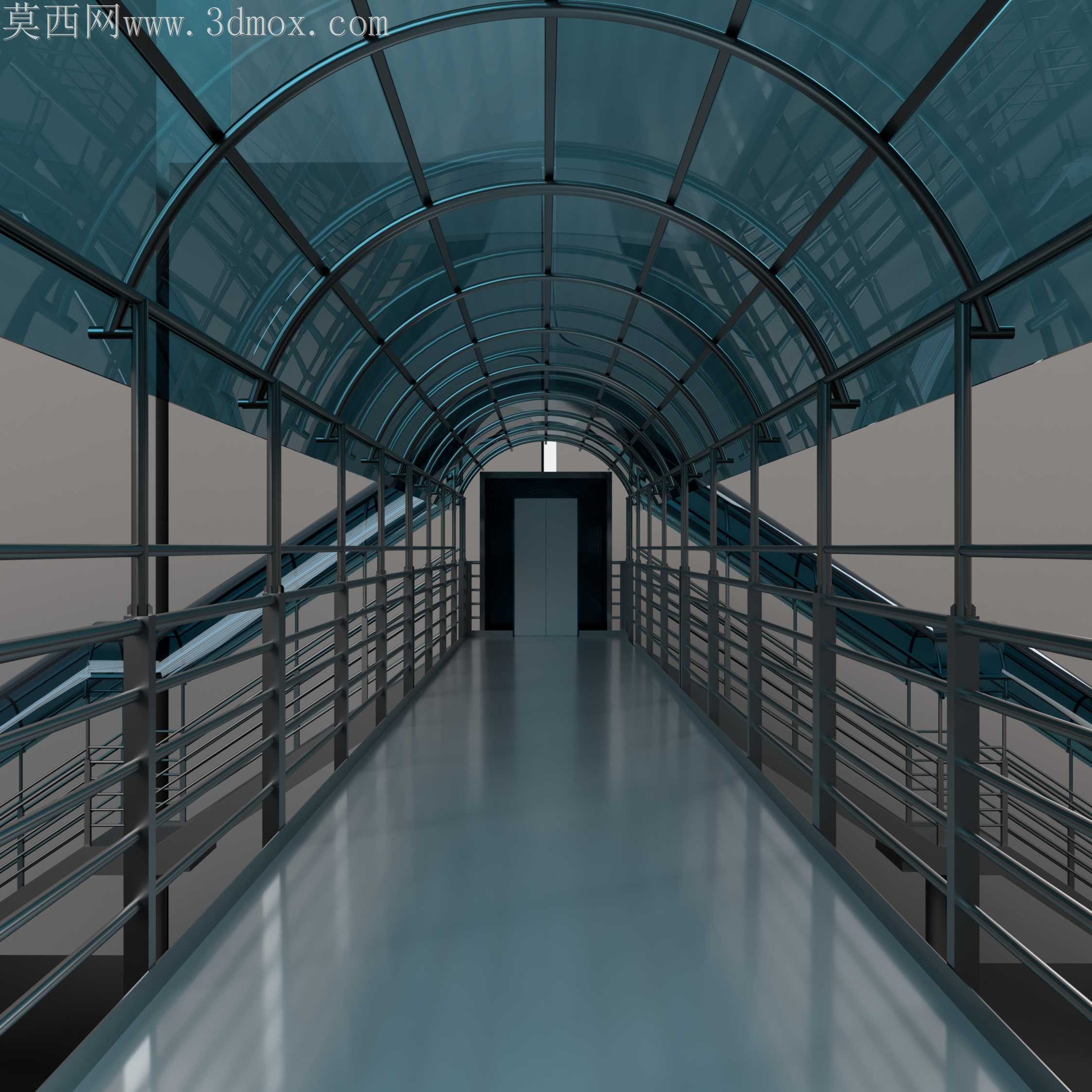

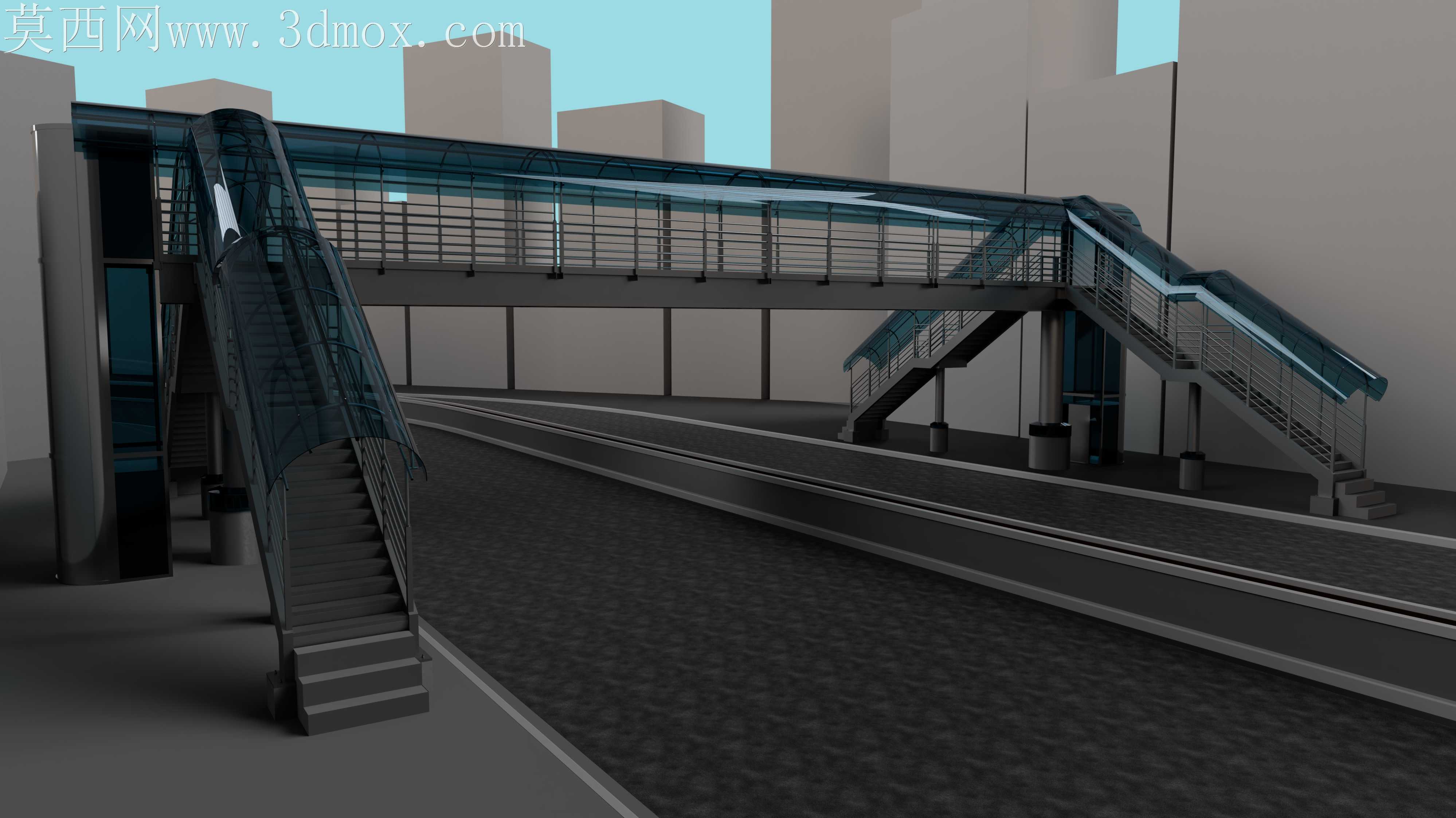

城市带弧形雨棚钢结构人行过街天桥

城市核心区人行天桥落地时，最先要解决的是现场安装的公差适配问题——主桥身的钢箱梁分段拼接处，预留的焊接收缩余量不能照搬通用路桥参数，要结合城区夜间施工的短作业窗口调整，每段接口的定位销孔做0.2mm的间隙冗余，避免吊装就位时因温差形变出现卡滞。弧形玻璃雨棚的曲面骨架，没有采用常规的弯管工艺，而是拆分成分段式的冷弯型材单元，每段型材的曲率贴合现场放样的弧度数据，玻璃卡槽的密封胶槽深度做了差异化设计，迎雨面的槽深比背雨面多3mm，防止暴雨天气出现渗水漏雨。楼梯段的踏步板做了防滑纹的一体化冲压，没有采用后期粘贴防滑条的方案，避免长期人流踩踏后出现防滑条脱落的维护隐患，踏步与主桥身的连接节点隐藏在侧边封板内部，外露的螺栓全部做了沉头处理，既避免磕碰行人，也减少户外锈蚀的风险。扶手与栏杆的连接没有采用现场焊接的方式，全部设计为快装式的卡扣结构，栏杆立柱的底部固定座做了可调节的高度余量，能适配桥身铺装层的厚度误差，安装时不需要在现场做二次切割打磨，大幅缩短高空作业的时长。桥身侧面的装饰封板采用了卡扣式的安装结构，后期维护管线时不需要整体拆卸封板，只需要打开对应位置的卡扣就能操作，封板的拼接缝隙做了错位设计，避免雨水顺着缝隙流到桥身的钢结构表面造成锈蚀。雨棚的玻璃采用了夹胶安全玻璃，固定玻璃的压条做了圆角处理，所有外露的金属边缘都做了钝化打磨，不会出现尖锐边角划伤过往行人的情况。主桥身的排水坡度隐藏在铺装层下方，雨水口设置在楼梯与桥身的衔接位置，不会出现桥面积水顺着楼梯流淌造成湿滑的问题，排水管道隐藏在栏杆立柱内部，外观上看不到外露的管线，保持整体视觉的整洁。
