工业设备双球头操纵控制模块结构

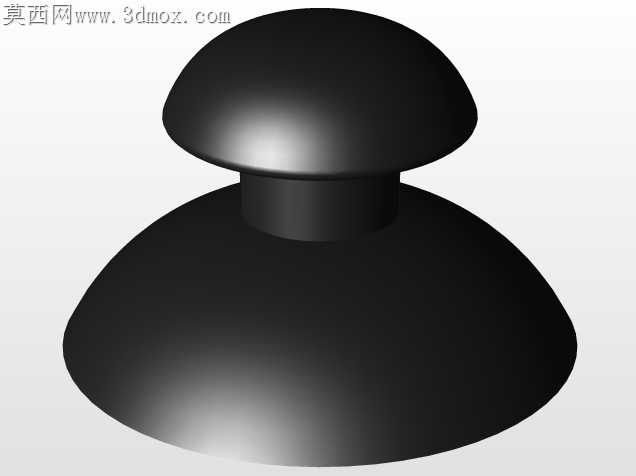

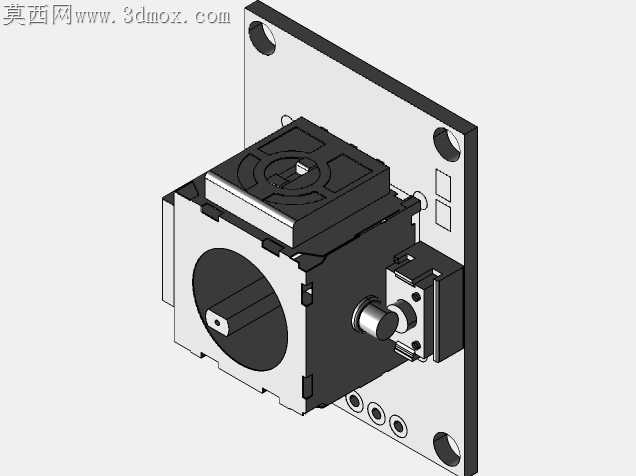

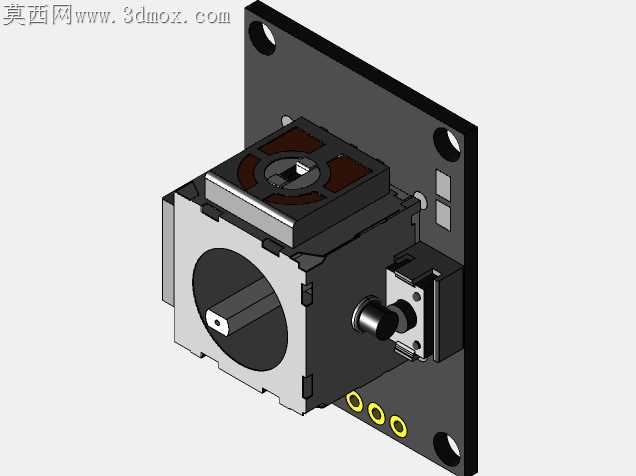

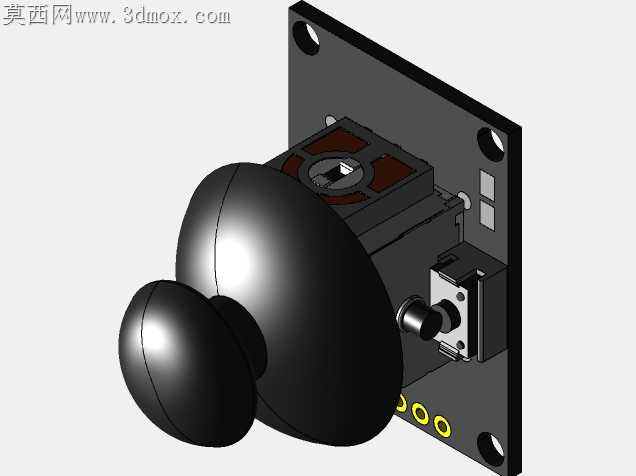

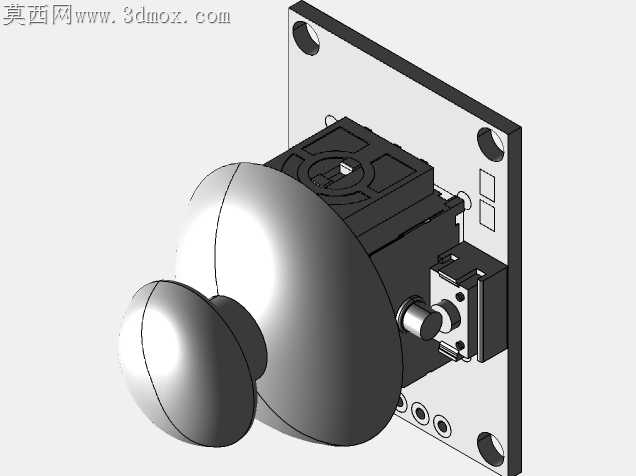

现场工况里操纵模块最容易出现的卡滞、误触问题，根源往往藏在装配环节的公差配合细节里。这套双球头操纵结构的装配逻辑，完全围绕长期高频操作的可靠性做排布，没有多余的装饰性结构，每一处配合面都对应实际装配时的容错空间。安装基板上的四个沉头孔做了0.2mm的位置公差冗余，现场安装时哪怕钣金安装面有轻微的焊接变形，也能顺利对位锁紧，不会出现孔位错位强行拧螺丝导致基板翘曲、内部操纵轴卡涩的问题。球头手柄和内部转轴的配合段做了渐开线花键防转结构，相比普通平键连接，花键的接触面积更大，高频扳动时不会出现键槽磨损导致的手柄空程问题，花键末端预留的0.5mm轴向间隙，刚好抵消温度变化带来的金属热胀冷缩量，低温环境下操作也不会出现手柄卡紧扳不动的情况。侧面的微动开关安装座做了腰型孔调节设计，装配时可以根据实际触发行程微调开关位置，不用额外打磨垫片调整间隙，开关触发拨片和转轴凸轮的接触点做了圆弧过渡，长期触发摩擦也不会磨出凹坑导致触发失效。基板下方的三个接线端子做了防呆凸台设计，接线时不会插错线序，端子和基板之间预留了3mm的走线空间，多股线缆接入后不会被内部转轴运动剐蹭破皮，避免短路隐患。两个球头的表面做了哑光防滑纹理处理，握持时哪怕手上沾有少量油污也不会打滑，球头和内部连杆的连接采用过盈配合加横向销钉双重固定，大力度扳动时也不会出现球头脱落的情况。内部的复位弹簧选用了不等节距设计，小角度扳动时阻尼轻柔，大角度扳动时阻尼线性提升，操作手感清晰，不会出现松垮或者扳不动的极端情况，弹簧两端的支撑座做了翻边处理，弹簧压缩时不会出现偏磨卡滞，延长整体使用寿命。整个模块的装配顺序完全顺着零件安装的自然路径设计，没有需要特殊工装才能装配的隐蔽卡扣，产线装配时可以顺着基板-转轴组件-开关组件-手柄球头的顺序依次组装，每个步骤都有对应的定位止口，不用反复调整对位，能有效降低装配工时，减少人工装配带来的误差。
