工业交流电机组件结构展示三维设计

在工业传动场景里，交流电机是产线动力输出的核心部件，从机床主轴驱动、输送线辊筒传动，到风机、水泵的动力配套，都离不开这类电机组件的稳定运行，做这套三维结构的初衷，就是把实际工业场景里用的交流电机内部装配逻辑、外部安装边界完整还原，给结构设计人员做选型参考、给建模学习者做结构拆解参照。

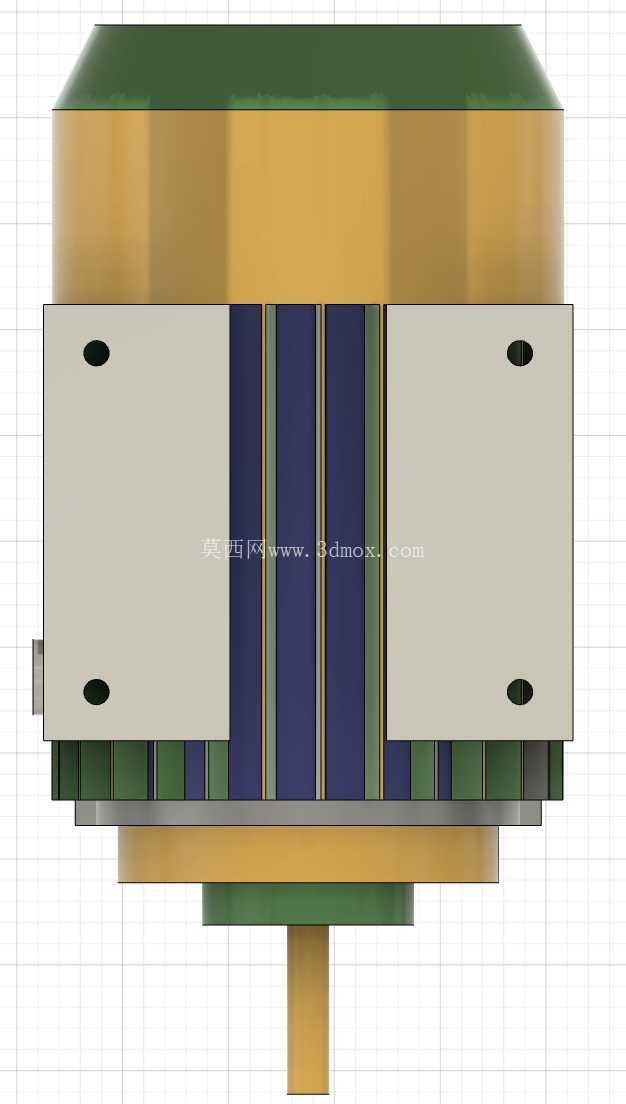

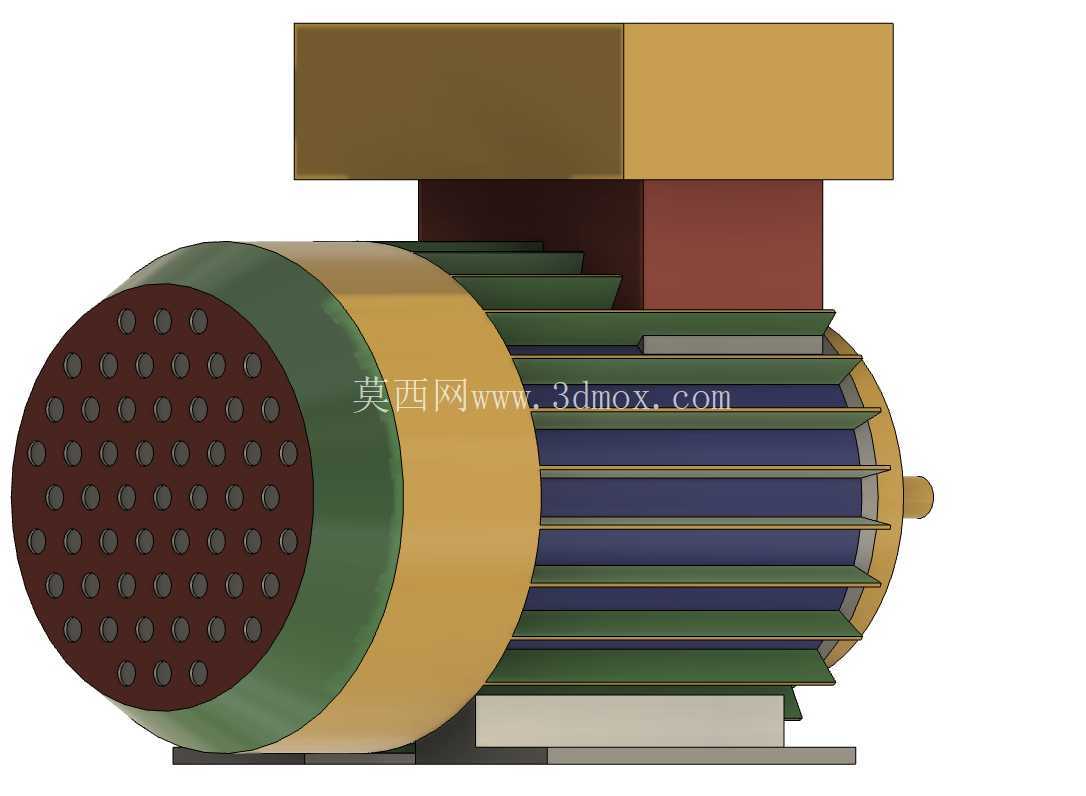

从实际设备用途来看，这款交流电机组件主打通用工业场景的动力输出，适配额定转速区间内的恒转矩、变转矩负载，前端的通风端面直接对应电机运行时的轴向进风路径，和外壳上的集成散热翅片形成贯通的散热风道，能把定子绕组、转子铁芯运行时产生的热量快速带出去，避免长期高温运行导致的绝缘层老化、轴承润滑脂失效问题。做结构设计的时候，首先考虑的是组件的重组合理性，没有为了视觉效果做夸张的异形结构，所有部件的位置都和实际量产电机的装配逻辑一致：轴支撑结构的同轴度公差预留、前后端盖的止口配合尺寸、定子铁芯和机壳的过盈配合边界，都按照实际工业电机的设计规范做了还原，甚至连前端通风孔的排布密度、散热翅片的厚度和间距，都参考了同功率段量产电机的热仿真优化结果，不会出现建模时常见的结构干涉、装配逻辑错误问题。

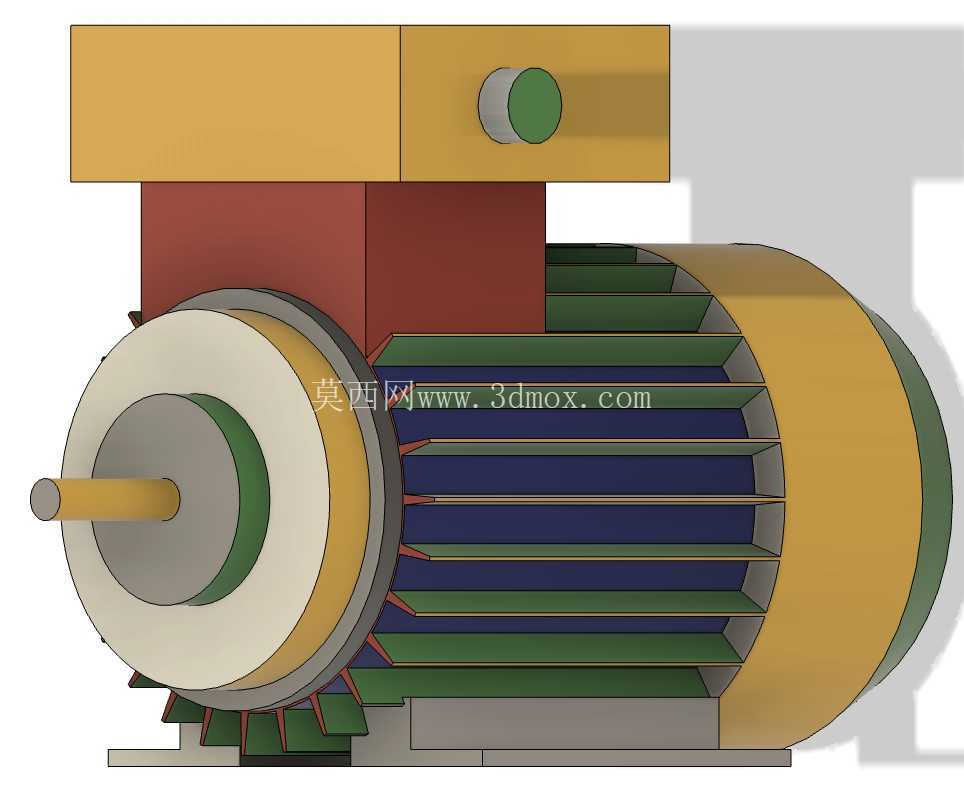

外形尺寸和安装边界上，这款电机采用圆柱形机壳的经典布局，接线盒设置在机壳顶部，符合大多数工业场景的接线走线习惯，底部的安装脚座预留了标准的安装孔位，孔距、安装面平面度都对应通用工业电机的安装尺寸规范，不需要额外做转接板就能直接适配常规的设备安装基座。做结构平衡的时候，特意把转子组件的重心和轴支撑的受力点做了对齐，还原实际电机做动平衡后的装配状态，避免运行时出现径向跳动的问题，外部翅片的结构除了散热功能之外，也兼顾了机壳的结构强度，在不额外增加机壳壁厚的前提下，提升了机壳的抗形变能力，让整体结构更紧凑，不会出现冗余的结构凸起。

从设计思路上来说，这套组件没有做过度的外观美化，重点突出结构的可制造性：所有部件的几何形状都规则对称，机壳、端盖这类铸件都预留了合理的拔模斜度，散热翅片的间距也满足铸造工艺的最小壁厚要求，不会出现工艺上无法实现的薄壁、尖角结构。不管是做机械、电气相关的工程可视化演示，还是做CAD学习的结构参考，或是产品开发前期的方案选型参考，都能直观看到电机内部的组件排布、热管理路径和机械平衡设计逻辑，能清晰理解工业交流电机从散热设计、结构支撑到装配配合的全流程设计要点，把工程基础知识和三维建模的精度要求结合起来，还原出和实际工业产品一致的结构状态，不会出现和实际生产脱节的理想化设计问题。
