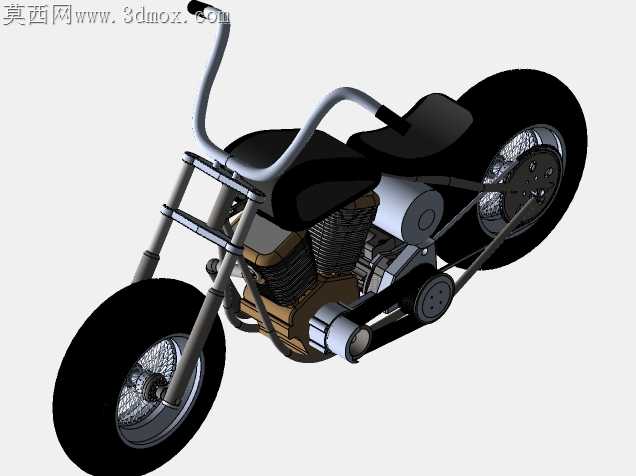

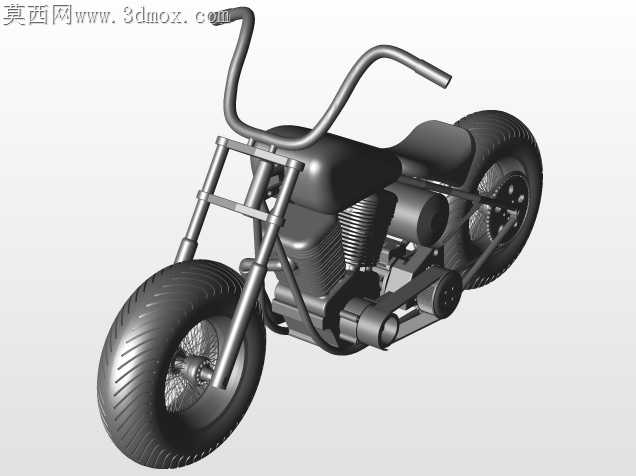

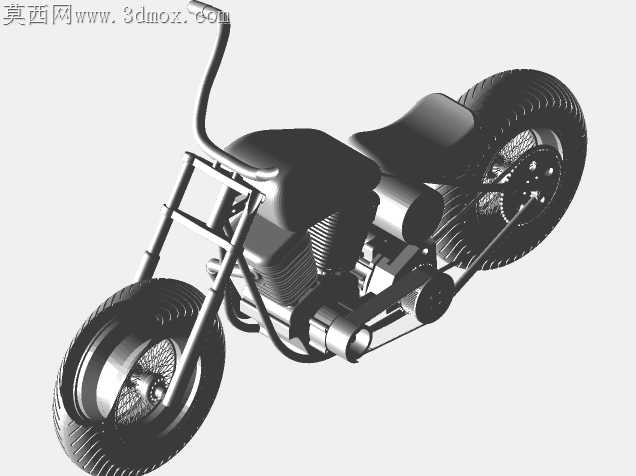

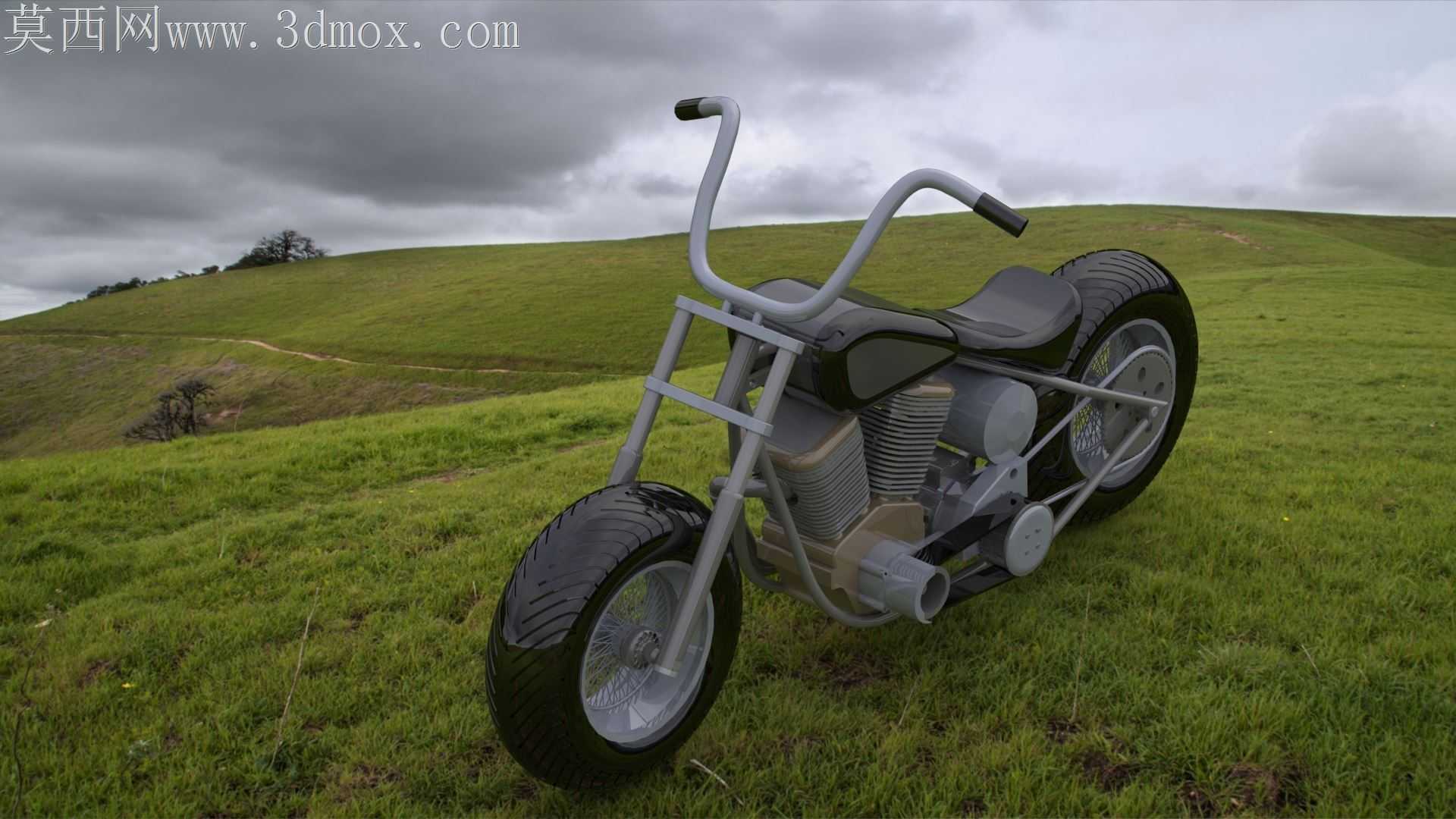

复古巡航太子款哈雷摩托三维结构设计

巡航摩托的高把位设计长期存在装配应力隐患，车把立管与上联板的连接位置如果采用常规等径通孔配合，骑行过程中持续的转向交变载荷会让紧固螺栓出现疲劳松脱，这款模型里特意把上联板的车把安装座做成了带1.5度锥度的沉孔结构，配合车把立管底部的同锥度定位段，装配时不需要额外打螺纹胶就能靠锥面的自锁摩擦力抵消转向带来的横向剪切力，哪怕长期在颠簸路面行驶也不会出现车把偏移的问题。V型双缸发动机的散热鳍片是这类复古机型的外观核心，常规建模容易把鳍片做成等厚的规整薄片，实际压铸生产中，等厚鳍片的根部容易因为金属液冷却速度不一致出现缩孔，模型里每一片散热鳍片都做了从根部1.8mm到边缘0.8mm的渐变厚度，鳍片根部和缸体的连接位置加了R0.5的过渡圆角，既保留了复古机型的粗犷质感，也完全适配高压压铸的工艺要求，不会出现脱模拉伤或者铸件内部缺陷。前后辐条轮的装配公差是两轮模型里最容易被忽略的细节，很多设计会把辐条和轮毂、轮圈的连接做成完全刚性的固定结构，实际装配中辐条需要有一定的张紧调节余量，这款模型里每根辐条的两端都预留了0.3mm的调节间隙，轮圈上的辐条安装孔做了轻微的沉台设计，方便装配时调整辐条张紧度，保证轮圈的端面跳动量控制在合理范围内，不会出现骑行时轮圈偏摆的问题。软尾车架的后减震隐藏结构是巡航摩托的设计亮点，模型里没有把后减震做成外露的突兀结构，而是把减震器安置在变速箱下方的车架空腔内，后摇臂的转轴位置做了双列角接触轴承的安装位，既能承受后轮驱动带来的轴向冲击力，也能让减震的动作更顺滑，不会出现硬尾车架那种颠簸路面弹跳过于明显的问题。座椅的曲面贴合度直接影响长途骑行的舒适度，这款模型的座椅曲面没有做简单的弧面拉伸，而是根据骑行时的人体坐姿压力分布，把主驾驶位置做了12mm的内凹处理，后座位置的高度比主驾驶高25mm，边缘位置做了向下的翻边包覆，既不会出现骑行时身体向前滑动的问题，也能让皮革包覆后的外观更贴合车架线条，没有突兀的拼接缝隙。排气管道的走线特意避开了后刹车油管的布置路径，前段排气和缸头的连接位置做了球面密封结构，不需要额外加密封垫片就能保证排气的密封性，排气尾段的安装支架固定在变速箱侧方的安装点上，不会因为发动机的震动导致排气接口出现开裂漏气的问题。前叉的上下联板之间预留了防尘套的安装空间，前叉管的表面做了镀铬层的厚度预留，装配时不会因为防尘套的挤压出现涂层刮花的问题，转向限位块设计在车架颈部的位置，左右转向角度都控制在38度，既满足低速挪车的转向灵活性，也不会出现转向角度过大拉扯线束的问题。
