汽车塑料件装配插入验证工作站

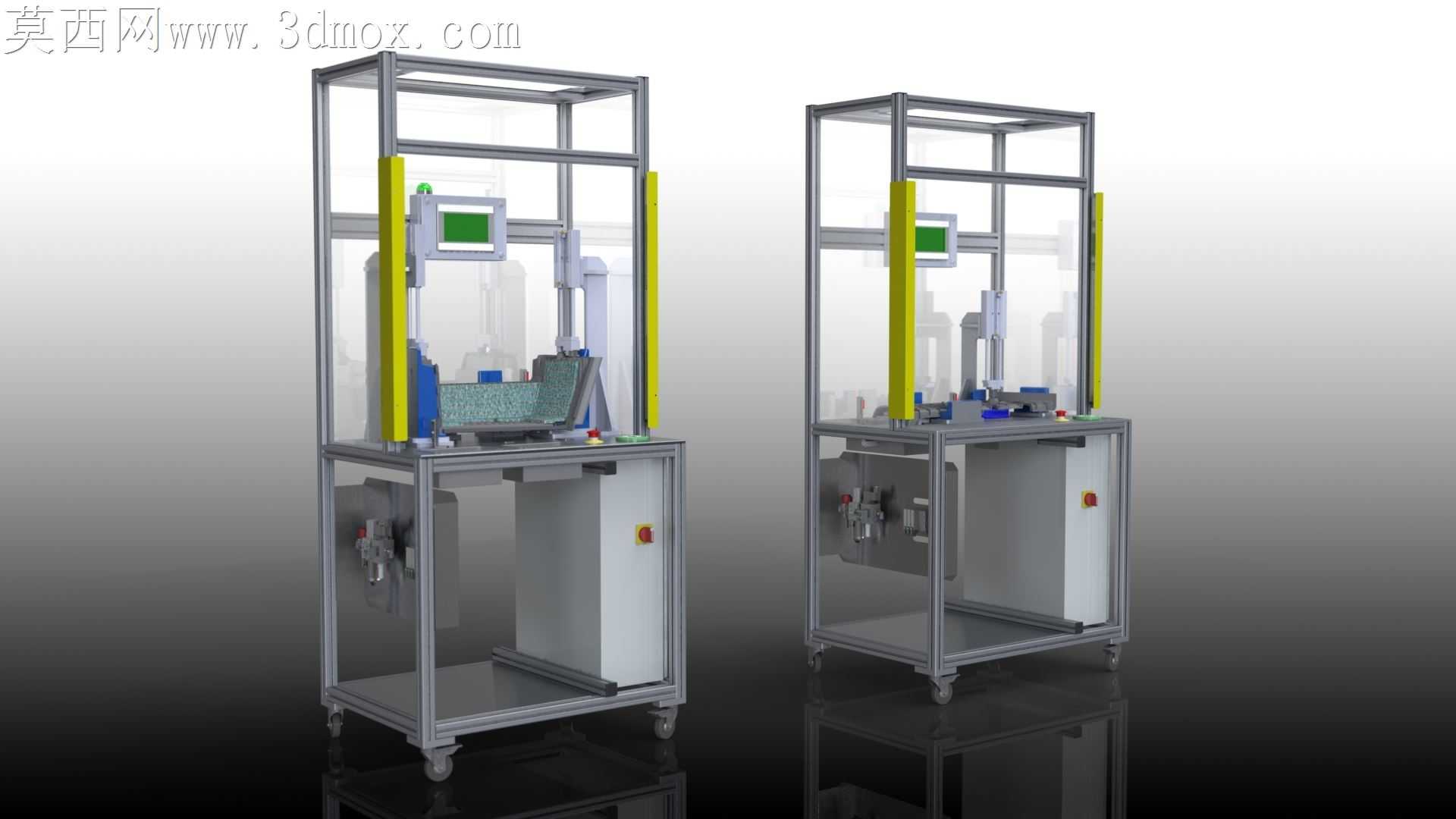

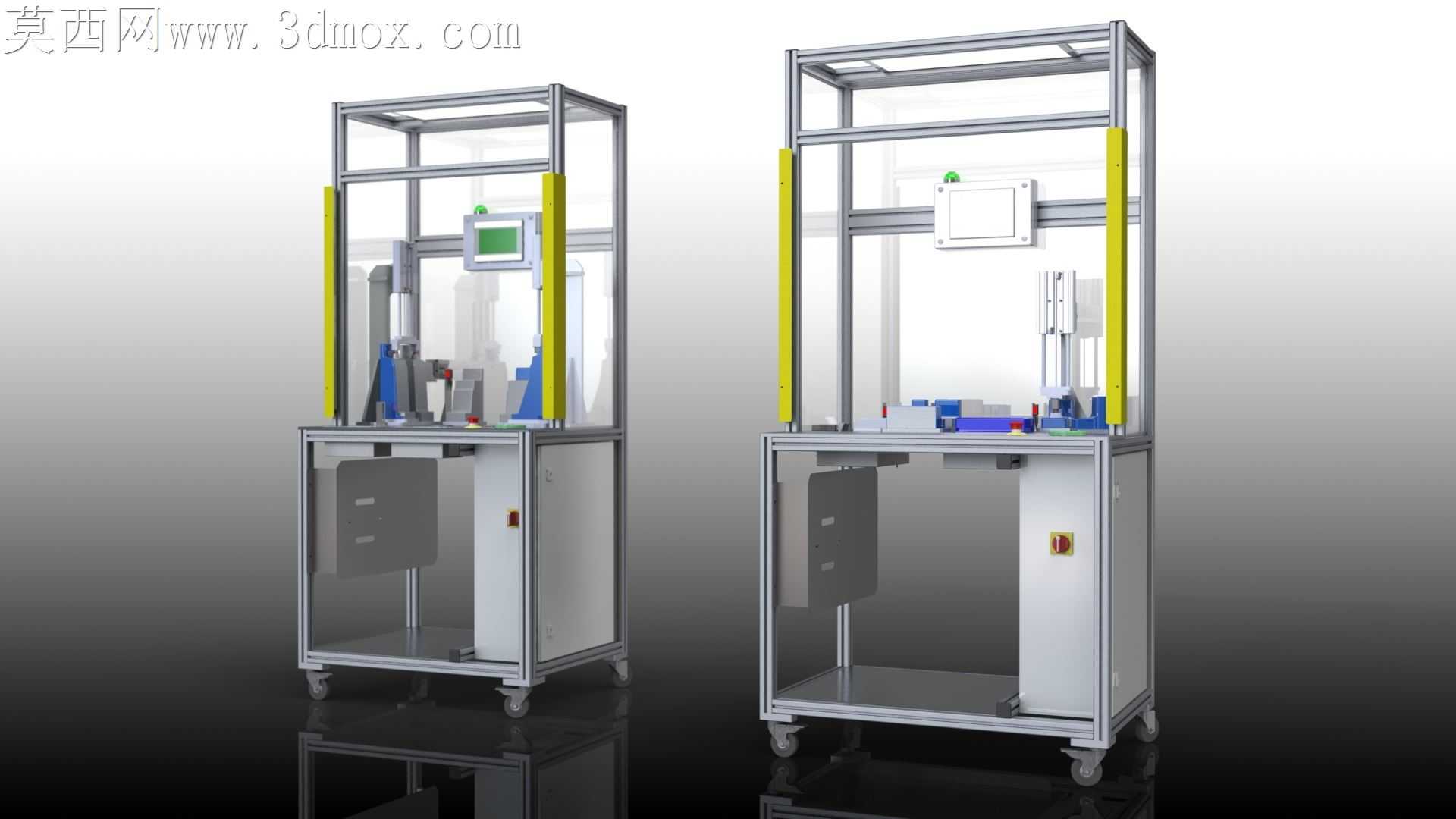

汽车塑料内饰件的装配工位最容易出现压装偏斜、卡扣未到位的隐性缺陷，传统人工目检的漏判率常年居高不下，这套插入验证设备的结构设计完全围绕压装过程的公差补偿与到位检测做落地适配。铝型材框架的立柱拼接处没有采用常规的直角角码固定，而是在型材槽内预埋了带定位销的内置连接件，避免外置角码占用安全光栅的安装空间，黄色的安全防护栏刚好卡在型材槽的预设刻度位置，和设备操作面的距离刚好留出手持工件上下料的操作余量，不会因为防护距离过近蹭到操作人员的工作服袖口。底部柜体的脚轮安装座做了偏心调整，四个脚轮的支撑点刚好落在铝型材框架的立柱正下方，避免设备移动时框架因为受力不均产生焊接应力变形，柜体侧面的急停按钮安装座特意做了15度的内凹倾斜，操作人员在上下料时手肘不会误碰触发停机。压装工位的工装底板做了快换式的定位销设计，不同型号的汽车塑料件更换时只需要拔插定位销就能切换工装，不需要重新校准压头的同轴度，压头侧边的到位传感器安装支架开了长条形的调节腰孔，针对不同高度的塑料卡扣可以快速调整检测位置，不需要重新加工支架。设备上部的人机界面安装臂采用了可阻尼转动的关节结构，操作人员站在设备正面或者侧方补料时都能轻松调整屏幕角度，不会因为屏幕反光看不清压装参数。框架顶部的走线槽全部隐藏在铝型材的槽内，外部没有裸露的气管和线缆，避免长期使用过程中线缆被工件剐蹭破损，气动管路的接头全部采用快插式结构，维护时不需要借助工具就能快速更换气管。压装区域的工作台面铺了防静电的胶皮，避免塑料件在装配过程中产生静电吸附灰尘，台面边缘做了小角度的翻边，防止装配过程中用到的小螺丝、卡扣掉落到设备内部。设备后侧的维护门采用了磁吸式的门锁，日常点检时不需要找钥匙就能打开，门内侧贴了气管走向的标识贴，排查气路故障时能快速找到对应管路。
