带斜向加强筋的L型定位支撑构件

在工装夹具定位、小型设备机架支撑以及铸造模具辅助定位场景中，这类带斜向加强结构的L型支撑构件是十分常用的基础结构件。日常做结构设计时，很多新手容易忽略这类构件的受力边界，直接做等厚的直角折弯结构，实际投入使用后，在持续的侧向载荷作用下，直角连接处很容易出现应力集中导致的形变甚至断裂，尤其是在铸造模具的合模定位工位，反复的开合模冲击载荷会加速这类失效问题的出现。

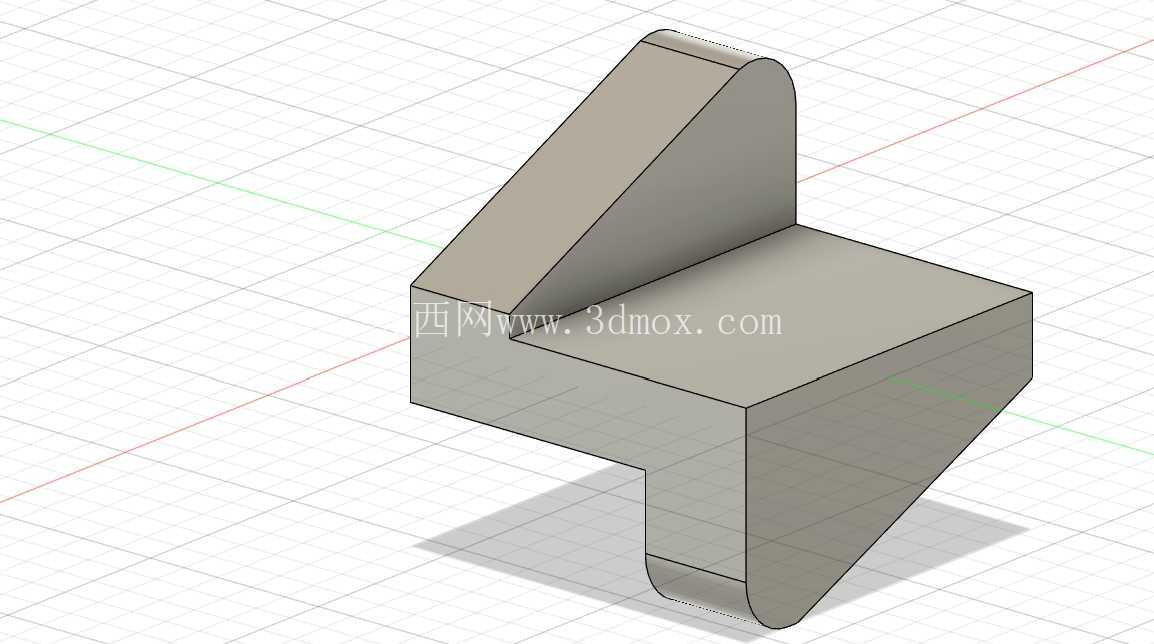

从结构设计逻辑来看，这个构件采用L型的主体布局，竖直段与水平段的连接处设置了整面的斜向加强筋，筋板与两个垂直段的连接位置做了圆弧过渡处理，没有尖锐的直角棱边，这一设计能够将竖直段承受的侧向载荷均匀分散到水平段的整个安装面上，避免应力在转角位置集中。构件的两个自由端，也就是竖直段的顶端和水平段向下延伸的凸台端部，都做了半圆头的圆弧处理，一方面是避免安装调试过程中尖锐棱边划伤操作人员，另一方面在铸造模具的导滑辅助场景中，圆弧端头能够减少与配合件的卡滞概率，即使安装时存在微小的位置偏差，圆弧面也能起到导向导入的作用，降低装配对位的难度。

实际应用中，这类构件的水平段通常作为安装基准面，需要与设备安装平台或者模具基座的平面完全贴合，因此建模时水平段的底面平面度公差需要控制在0.02mm以内，保证安装后不会出现翘曲虚接的问题。竖直段的外侧立面通常作为定位基准面，用来抵接待定位的工件或者模具模块，因此这个面的表面粗糙度需要达到Ra1.6以上，减少定位时的接触间隙，保证重复定位精度。斜向加强筋的厚度不需要与主体壁厚完全一致，通常取主体壁厚的0.7-0.8倍即可，既能够满足强度要求，也能减少铸造过程中厚大截面带来的缩孔、缩松缺陷，毕竟这类构件很多时候是通过铸造工艺做毛坯，再经过机加工达到最终尺寸要求，壁厚均匀性是铸造工艺性必须考虑的点。

从安装边界来看，这类构件的水平段通常会设置两个沉头安装孔，孔位分布在水平段的两侧位置，避开斜向加强筋的投影区域，避免钻孔时与筋板位置干涉，沉孔的深度需要保证螺栓安装后顶面不高出水平段的上平面，防止影响其他配合件的安装。构件整体的外形尺寸没有固定的通用标准，通常根据实际使用场景的载荷大小、安装空间来调整：如果是用于小型电子件组装工装的定位，整体高度控制在50mm以内即可，材质选用45号钢调质处理就能满足强度要求；如果是用于铸造模具的边部定位支撑，整体高度可能达到150mm以上，材质需要选用热作模具钢，并且在表面做氮化处理，提升高温下的耐磨性能，避免反复接触高温铸件导致表面过早磨损失效。

建模过程中需要注意，斜向加强筋与两个垂直段的连接圆角不能过小，圆角半径至少要达到壁厚的1/4，否则在载荷传递过程中，圆角位置依然会存在应力集中的问题，同时过小的内圆角也会给后续的机加工或者抛光工序带来难度，刀具无法走到圆角根部，容易残留加工刀痕，进一步加剧应力集中的风险。另外，水平段向下延伸的凸台结构，主要作用是插入安装基座的定位槽内，起到辅助定位的作用，避免螺栓锁紧时构件出现位置偏移，因此这个凸台的侧面与安装槽的配合公差通常选用H7/h6的间隙配合，既保证安装时能够顺利插入，也不会存在过大的配合间隙影响定位精度。

在不同的应用场景下，这个构件的细节也可以做针对性调整：如果用于有焊接需求的工位，构件的焊接边缘需要预留焊接坡口，不需要做圆弧过渡；如果用于食品加工设备的支撑，所有外露的棱边都需要做更大半径的圆角处理，避免残留清洁死角，符合食品卫生设计要求。日常做这类基础构件的三维建模时，不能只看外形轮廓做简单的拉伸拼接，必须结合实际的受力情况、安装方式、加工工艺来调整每个细节的尺寸和公差，否则做出来的模型只是外形相似，实际投入生产使用时会出现各种各样的问题，要么安装干涉，要么强度不足，要么加工难度陡增加工成本。
