适配米德LX85ACF八英寸施卡的巴蒂诺夫对焦面罩

在业余天文观测与行星摄影领域，施密特-卡塞格林望远镜凭借紧凑的镜身结构与长焦距优势，一直是深空与行星观测的热门选型，米德LX85系列搭载的八英寸F10规格ACF施卡镜，更是不少进阶爱好者的常用设备。这类长焦距反射式光学系统的对焦精度要求极高，传统的目视对焦、屏幕峰值对焦很容易受视宁度、屏幕显示精度影响出现对焦偏移，尤其是拍摄行星表面细节、窄带深空目标时，微米级的对焦偏差就会导致最终成像锐度大幅下降，巴蒂诺夫对焦面罩就是为解决这一痛点设计的专用辅助配件。

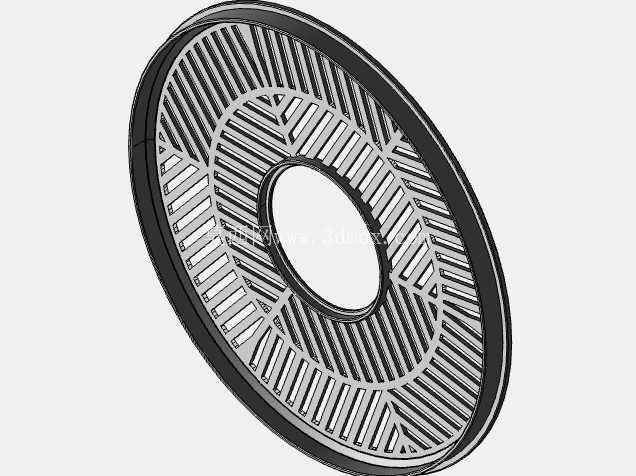

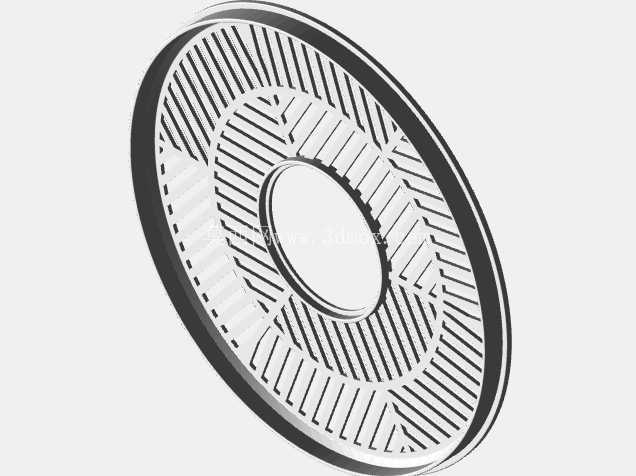

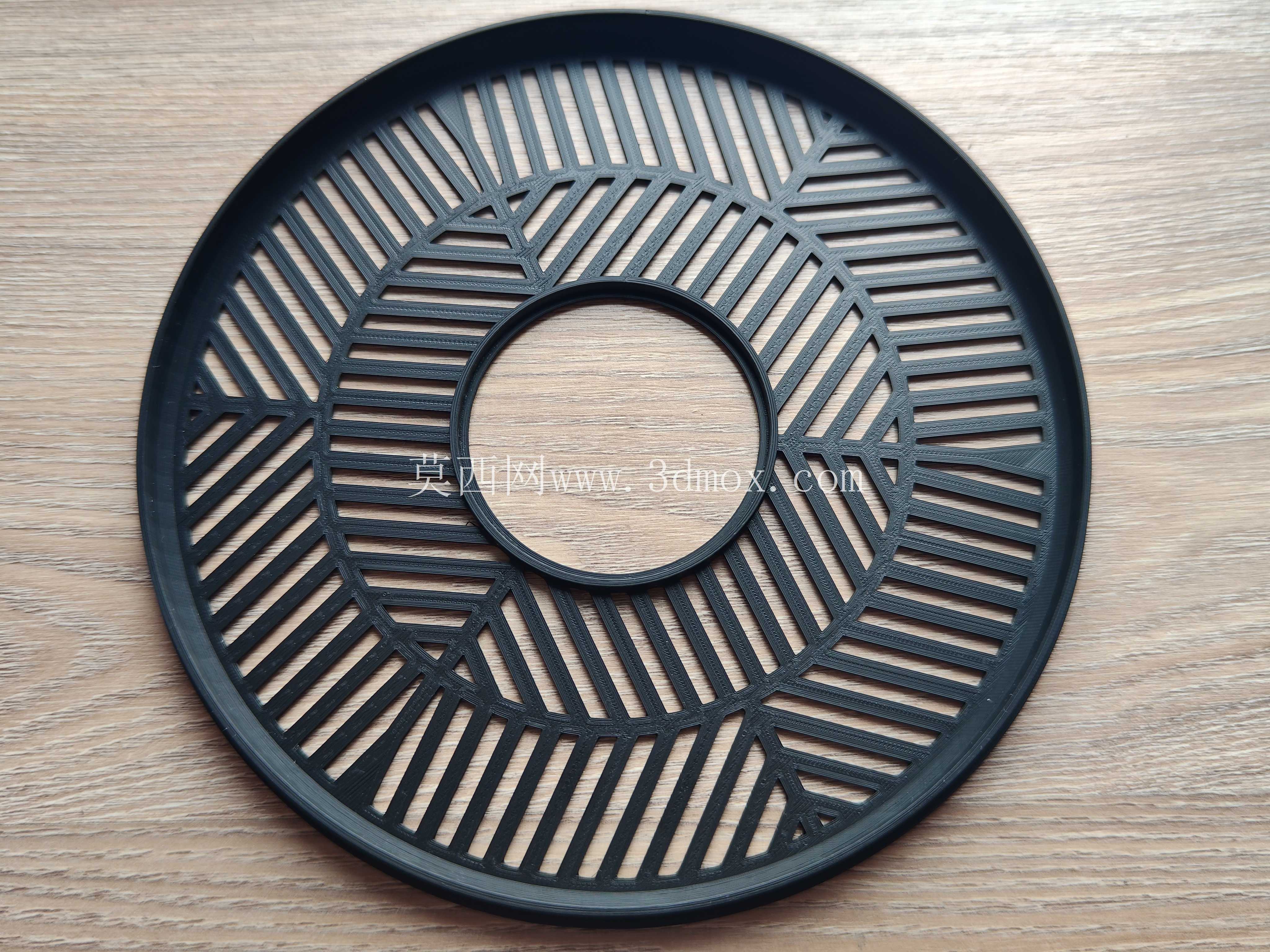

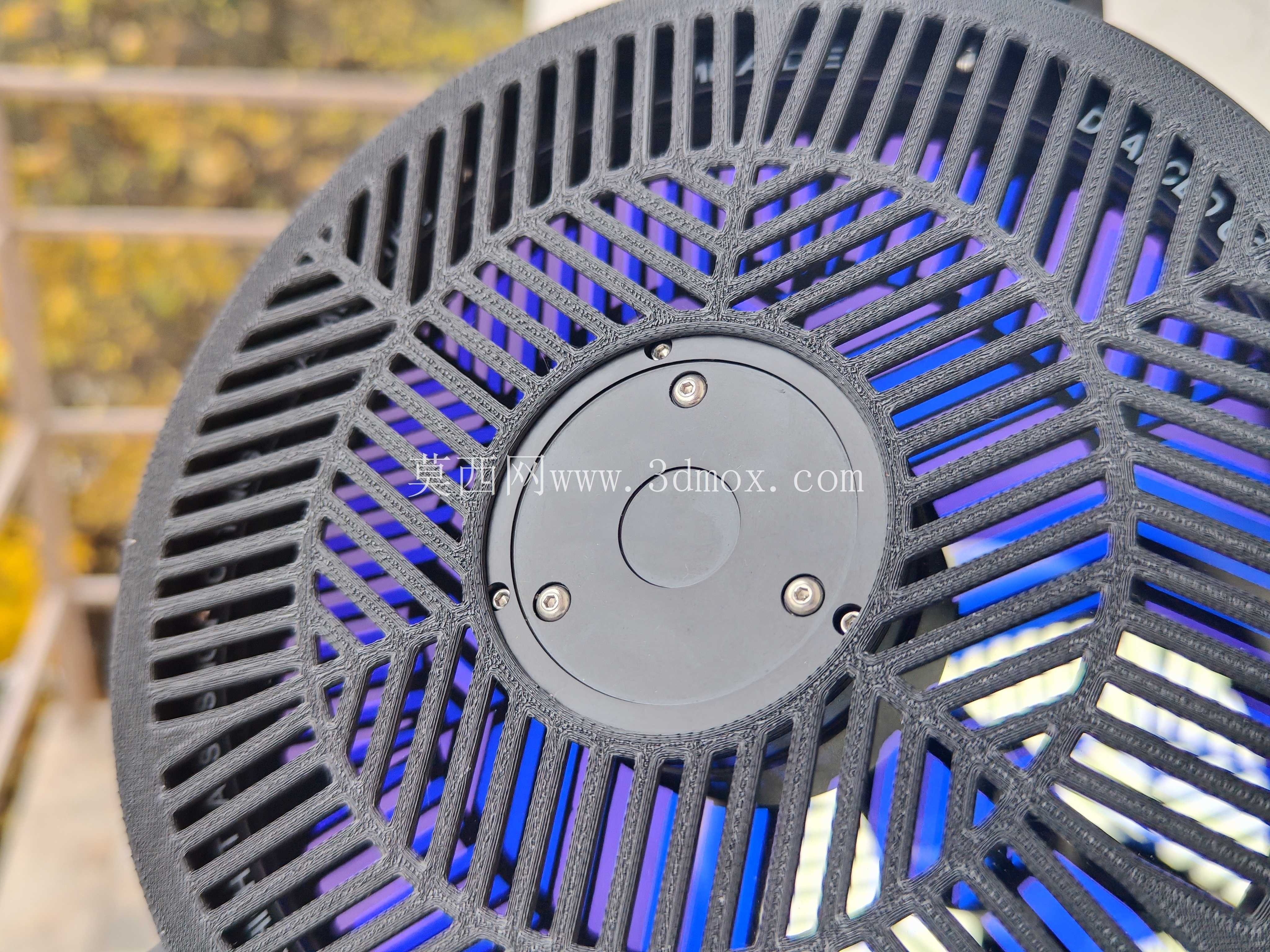

这款三巴蒂诺夫结构的对焦面罩，直接适配八英寸F10规格ACF施卡镜的前端镜筒安装边界，整体采用圆盘式结构，外圈设置等间距的径向通光格栅，三组倾斜角度经过精确计算的衍射狭缝呈对称分布在盘面之上，中心预留与镜筒前端盖匹配的定位安装位，通过四颗对称布置的紧固螺丝实现与镜筒的同轴固定，安装后不会遮挡镜筒主镜的有效通光口径，也不会额外增加过多前端负载，避免长时间观测导致镜筒重心偏移影响赤道仪跟踪精度。

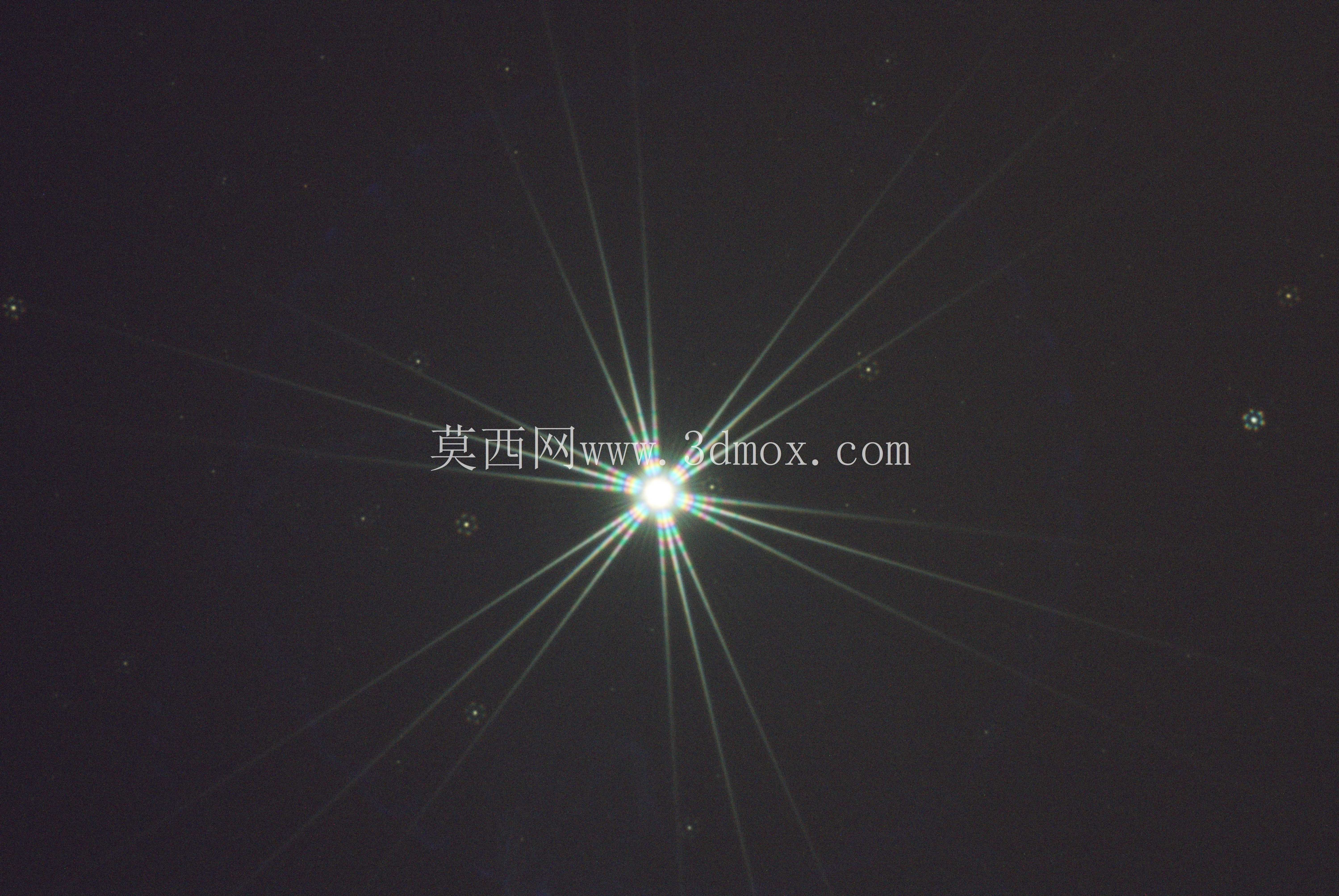

从设计逻辑来看，传统单组狭缝的巴蒂诺夫面罩在长焦距施卡镜上使用时，衍射尖峰的对比度不足，在亮星周边容易被天光背景淹没，尤其是在有轻度光污染的城郊观测点，很难快速判断尖峰的重合状态。这款三狭缝对称结构的面罩，通过三组不同倾斜角度的狭缝产生三组交叉衍射尖峰，对焦准确时三组尖峰会精确交汇在星点中心，即使在视宁度较差的观测夜，也能通过尖峰的相对偏移快速判断对焦方向，大幅缩短对焦耗时，减少赤道仪跟踪过程中出现的对焦漂移问题。

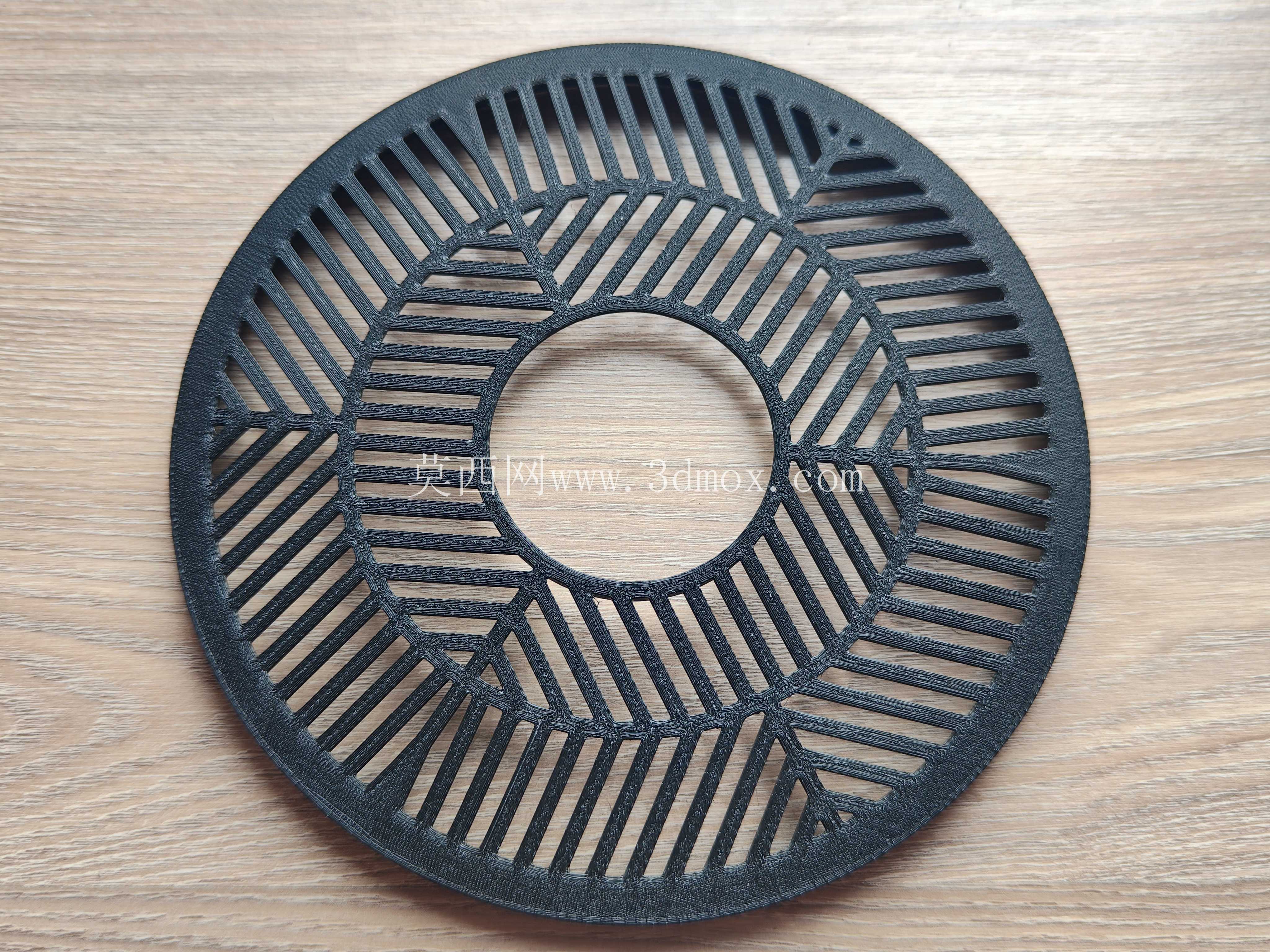

盘面的格栅结构并非简单的通光开槽，每一条径向格栅的宽度都经过遮光计算，既能够减少外界杂散光直接射入主镜形成眩光，又不会过度削减进光量导致星点过暗难以识别。格栅的排布方向与三组衍射狭缝形成角度差，避免格栅自身产生的衍射条纹干扰巴蒂诺夫尖峰的判断，中心的安装基座采用与镜筒前端匹配的止口定位，保证面罩安装后与主镜光轴完全同轴，不会因为安装倾斜导致衍射尖峰变形，影响对焦判断精度。

实际使用场景中，这款面罩既可以用于目视观测前的精确对焦，也可以配合天文相机实现远程自动对焦的校准，在更换目镜、添加滤镜轮或者巴洛镜之后，不需要反复调整对焦座位置，只需要将面罩安装在镜筒前端，对准一颗亮度合适的恒星，调整对焦座直到三组衍射尖峰完全交汇，即可获得最优的对焦位置。针对八英寸F10施卡镜的焦距参数，这款面罩的狭缝宽度经过专门匹配，产生的衍射尖峰粗细适中，既不会因为尖峰过粗导致重合判断误差，也不会因为尖峰过细在视宁度波动时出现尖峰断裂难以识别的问题。

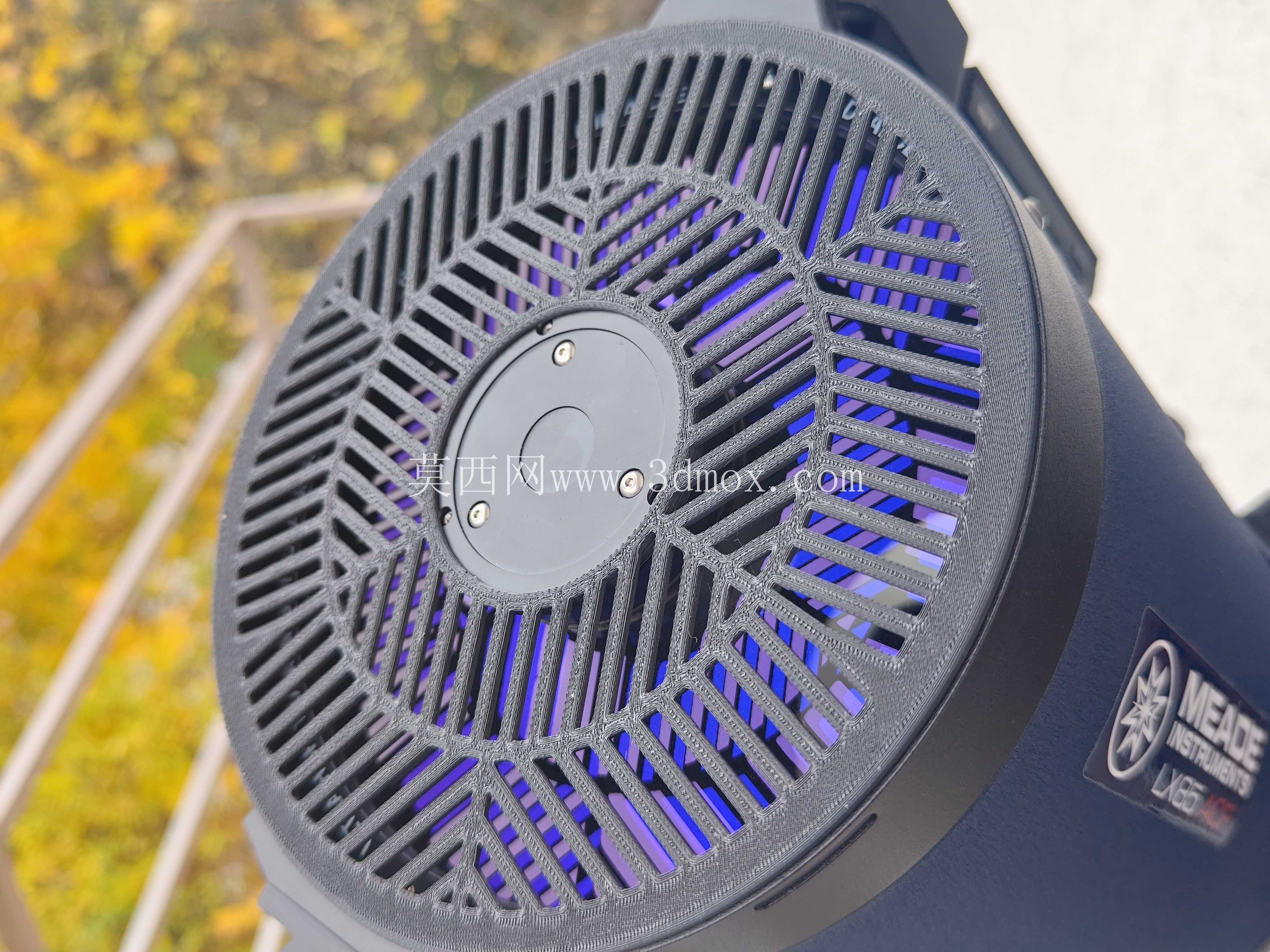

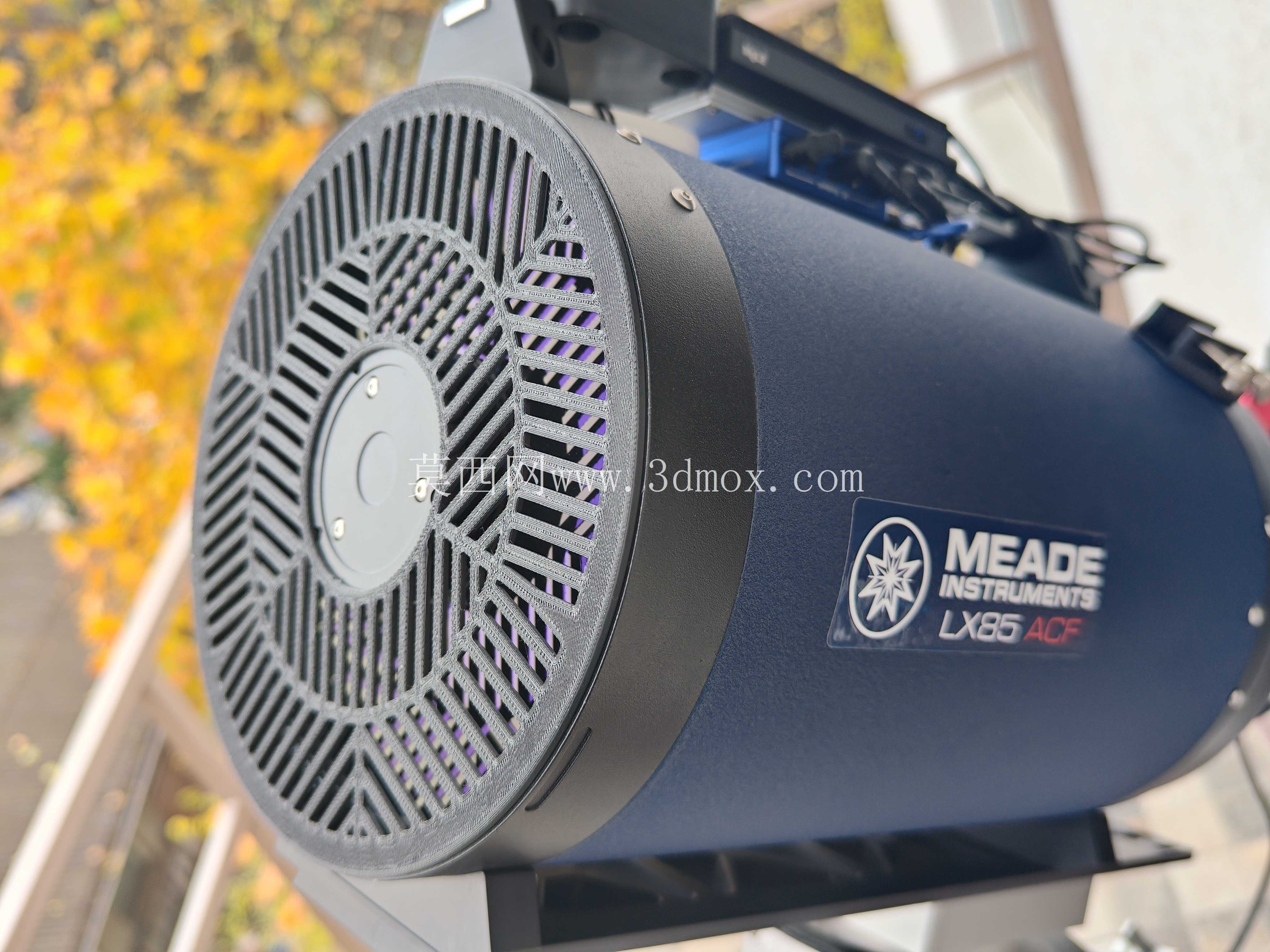

安装边界设计上，面罩的整体外径与八英寸施卡镜的前端遮光罩内径完全匹配，不需要额外加装转接环就可以直接固定，紧固螺丝采用手拧式设计，不需要额外工具就可以完成安装与拆卸，低温观测环境下戴防寒手套也能顺利操作。盘面的厚度控制在兼顾结构强度与轻量化的范围内，即使长时间安装在镜筒前端，也不会因为自重导致镜筒前端下垂，影响赤道仪的平衡调校。格栅的边缘做了倒角处理，不会产生额外的漫反射杂光，所有通光面都做了哑光消光处理，避免月光或者周边灯光在盘面形成反射进入主镜，影响观测与成像的对比度。
