除草机节气门替换金属结构件设计

园林养护作业中，手持式燃油除草机长期在高振动、多草屑扬尘的工况下运行，节气门作为化油器进气通路的核心控制部件，频繁承受油门拉线的往复牵拉、发动机本体的持续振动传导，原塑料材质的节气门操纵臂很容易出现铰接孔磨损、臂身断裂、定位凸台脱落的故障，直接导致发动机转速失控、怠速不稳甚至无法启动，这类小部件故障往往会让整台设备陷入停机状态，野外作业时很难快速获取原厂替换件，因此适配性强、可快速加工制作的替换结构件，是一线园林维保人员的刚需。

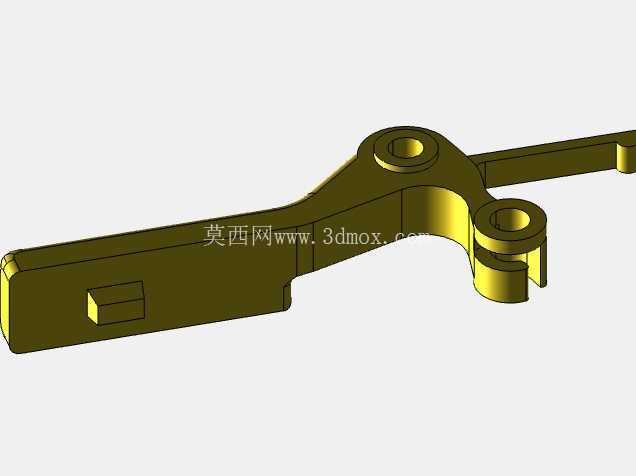

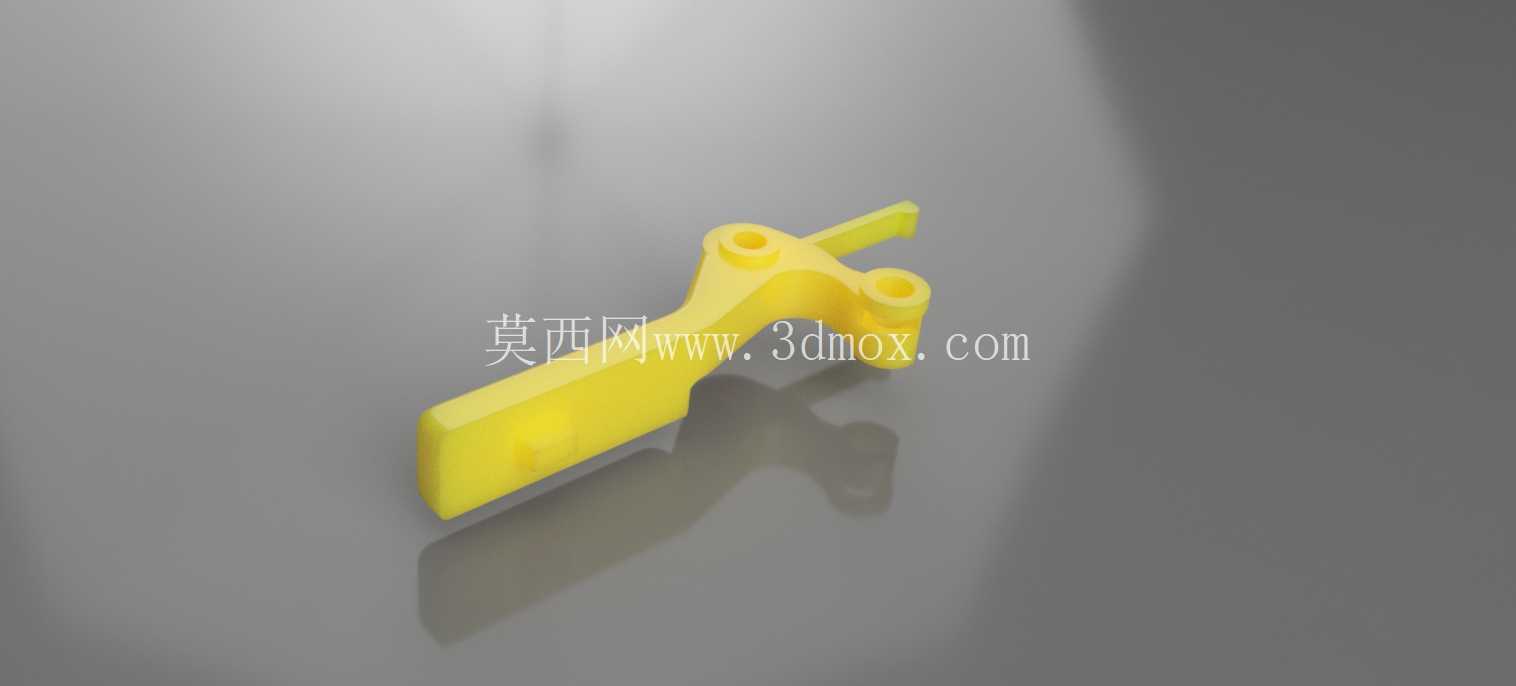

这款节气门替换件采用一体化杠杆式结构设计，整体沿长轴方向延伸，主体臂身做了等厚度的平直处理，特意将其中一个侧面设计为完全平坦的基准面，这个设计并非随意为之：一方面平坦面可以直接贴合FDM3D打印机的成型平台，无需添加额外支撑结构就能完成打印，打印完成后仅需简单去除层纹就能直接使用，即便是没有机加工条件的户外作业站点，也能利用桌面级3D打印设备快速制作备件；另一方面平坦的安装基准面可以和化油器本体的安装平面完全贴合，避免安装后出现臂身倾斜、铰接卡滞的问题，保证油门操纵的线性手感。

结构上设置了两个同轴度要求严格的铰接孔位，靠近臂身中部的大直径铰接孔是整个部件的旋转支点，安装时通过销轴固定在化油器的基座上，孔位边缘做了加厚的凸台处理，用来提升铰接位置的抗磨损能力，避免长期往复转动后孔位出现椭圆化变形，导致操纵间隙过大、油门响应滞后；臂身末端的小直径铰接孔用来连接油门拉线的联动端头，孔位周边同样做了局部加厚，抵消拉线牵拉时的局部应力集中，防止孔位撕裂。臂身靠近支点的位置设计了一个凸起的方形定位凸台，这个凸台用来卡接节气门复位弹簧的末端，装配后弹簧的扭转力可以通过凸台传递到整个臂身，保证松开油门后臂身能自动回位到怠速位置，凸台的尺寸和位置完全匹配原厂化油器的弹簧安装位，不需要对原有设备做任何改装就能直接装配。

从安装边界来看，整个部件的臂身长度、两个铰接孔的中心距、凸台的突出高度都严格参照原厂部件的安装尺寸设计，旋转过程中臂身的外轮廓不会和化油器的进气壳体、空气滤清器底座、油门拉线护套产生运动干涉，臂身的厚度控制在合理范围内，既保证了足够的结构强度，又不会因为厚度过大导致安装时和相邻部件出现挤压。材质选择上，如果采用3D打印制作，推荐使用PETG或者尼龙材质，这类材料有不错的韧性和抗振动疲劳性能，能够承受除草机工作时的持续振动；如果采用金属铸造或者铣削加工，选用铝合金材质可以进一步提升部件的使用寿命，同时不会增加过多的重量，避免加大油门操纵的阻力。

实际使用场景中，这类替换件不仅可以用于故障部件的应急更换，也可以作为原厂塑料部件的升级替代件，相比原厂的注塑件，一体化的金属或者高强度工程塑料结构抗冲击能力更强，在除草机意外磕碰、跌落时不容易出现断裂损坏，平坦的基准面设计也让部件的加工、检测更加便捷，不需要复杂的工装夹具就能完成尺寸校验，对于小型维保站点或者个人用户来说，不需要复杂的加工设备就能完成备件制作，大幅降低了设备的维保成本和停机等待时间。设计过程中特意规避了复杂的曲面结构，所有的轮廓线都采用直线和圆弧过渡，不管是3D打印、铸造还是数控铣削都能轻松加工，没有工艺难度过高的结构，普通的加工条件就能达到装配所需的精度要求，铰接孔的尺寸预留了合理的装配间隙，安装后转动灵活没有卡滞，同时又不会因为间隙过大导致操纵虚位过大，保证油门控制的精度，让发动机的转速调节更加平顺，适配不同工况下的除草作业需求。
