带定制刻字金属笔身书写工具结构设计

这款笔类结构的设计，最初是面向高端定制文具的小批量生产需求做的结构方案，核心要解决的是金属笔身刻字加工的工艺适配性，以及日常握持书写的人机工程匹配问题。从实际应用场景来看，这类金属笔既可以作为日常商务书写的随身工具，也能满足个性化定制礼品的生产需求，笔身预留的刻字区域可以适配激光打标、蚀刻等多种表面加工工艺，不需要额外调整笔身的装夹定位基准，加工时可以直接以笔杆圆柱面作为定位面，配合两端的中心孔做轴向固定，能保证刻字位置的同轴度误差控制在0.1mm以内，避免刻字图案出现偏移、深浅不一的问题。

从结构设计思路上，整个笔身采用等直径圆柱杆作为主体结构，笔尖位置做锥形收窄处理，锥度控制在1:12的范围，既可以保证笔尖出芯位置的结构强度，也能适配常规的中性笔芯、圆珠笔芯的安装尺寸，笔杆内部的通孔直径按照通用笔芯的最大外径做0.2mm的间隙预留，安装时不需要额外做结构调整，直接将笔芯从笔尾端推入即可完成装配，笔尾端可以搭配通用的螺纹笔帽，螺纹规格采用M8*0.5的细牙螺纹，和市面上多数金属笔的配件通用，降低后续配件采购的成本。

外形尺寸方面，笔身总长度控制在140mm，圆柱段直径10mm，锥形笔尖段长度20mm，最细的笔尖出芯位置直径2mm，这个尺寸边界刚好适配常规成年人的握持习惯，握持位置距离笔尖25-35mm的区域做了细微的滚花纹理预留，建模时已经把滚花的纹理结构做了简化处理，实际生产时可以直接在这个区域做滚花加工，增加握持时的摩擦力，避免长时间书写出现打滑的问题。安装边界上，整个笔身没有突出的异形结构，不管是放入常规的笔袋、笔筒还是文具收纳盒，都不会出现卡滞的问题，笔身的圆柱度公差控制在0.05mm以内，放在水平桌面上滚动时不会出现明显的跳动，避免笔从桌面滚落损坏。

从功能特性来看，整个笔身采用一体化的金属结构设计，没有多余的拼接零件，除了笔芯和笔帽之外，笔杆本身是单一零件，结构强度远高于常规的塑料笔身，即使从1.2m的高度自由落体到水泥地面，也不会出现笔身变形、开裂的问题，日常使用的抗摔性能可以满足高频次的外出携带需求。刻字区域设置在笔身中部的位置，长度预留了40mm的范围，足够刻下10个以内的英文字符或者5-6个汉字，刻字深度控制在0.2mm，既不会因为刻字过深影响笔身的结构强度，也能保证刻字图案的清晰度，日常使用摩擦不会轻易把刻字磨掉。

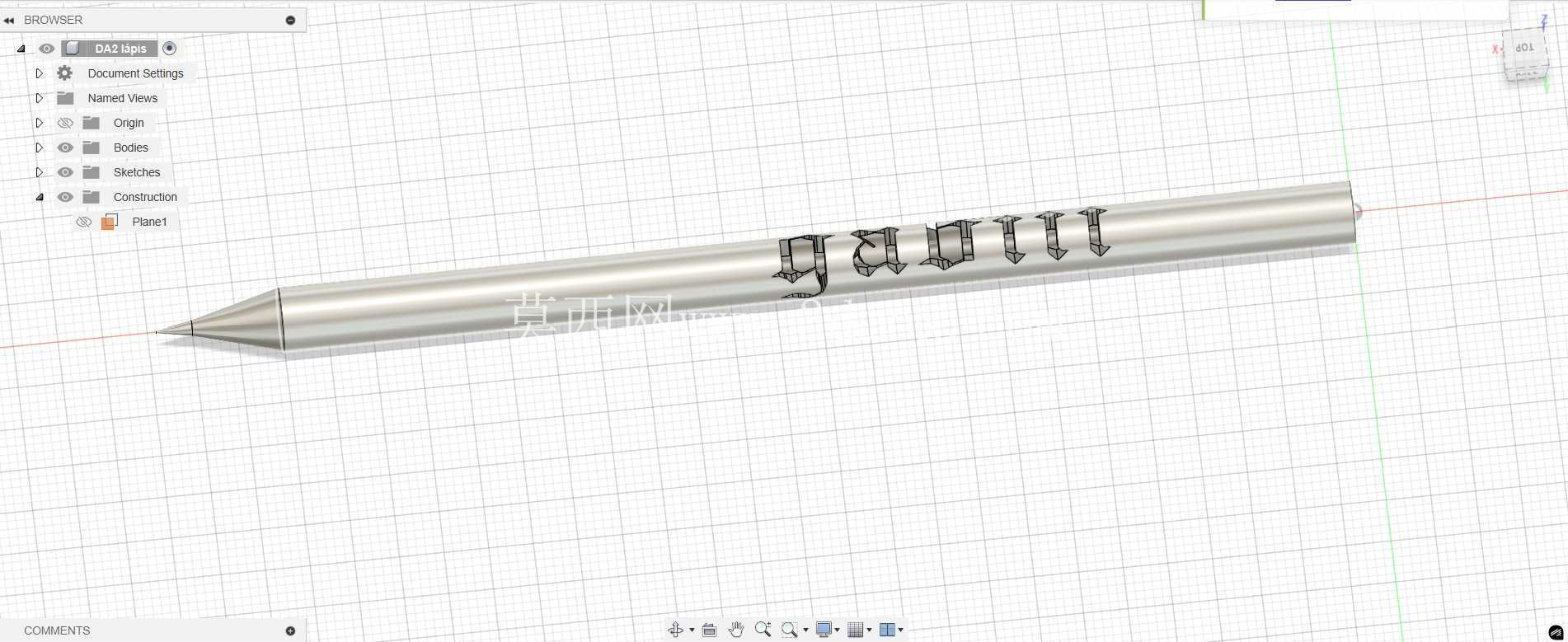

建模过程中，笔身的所有过渡位置都做了R0.5的圆角处理，没有尖锐的棱角，避免握持时划伤手部，笔尖的锥形位置和圆柱段的过渡位置做了相切处理，加工时可以直接用车床一次走刀完成成型，不需要额外的打磨工序，能有效降低加工的时间成本。内部的通孔和外圆柱面的同轴度公差严格控制在0.03mm以内，保证笔芯安装之后不会出现偏心的问题，书写时出芯顺畅，不会出现笔尖晃动、断墨的情况。针对不同的表面处理需求，模型的外表面已经做了统一的面偏移处理，预留了0.08mm的镀层厚度空间，不管是做阳极氧化、电镀还是喷漆处理，都不会影响最终的装配尺寸，不需要后续再对模型做尺寸调整。
