二战灰色船用柴油动力装置结构还原

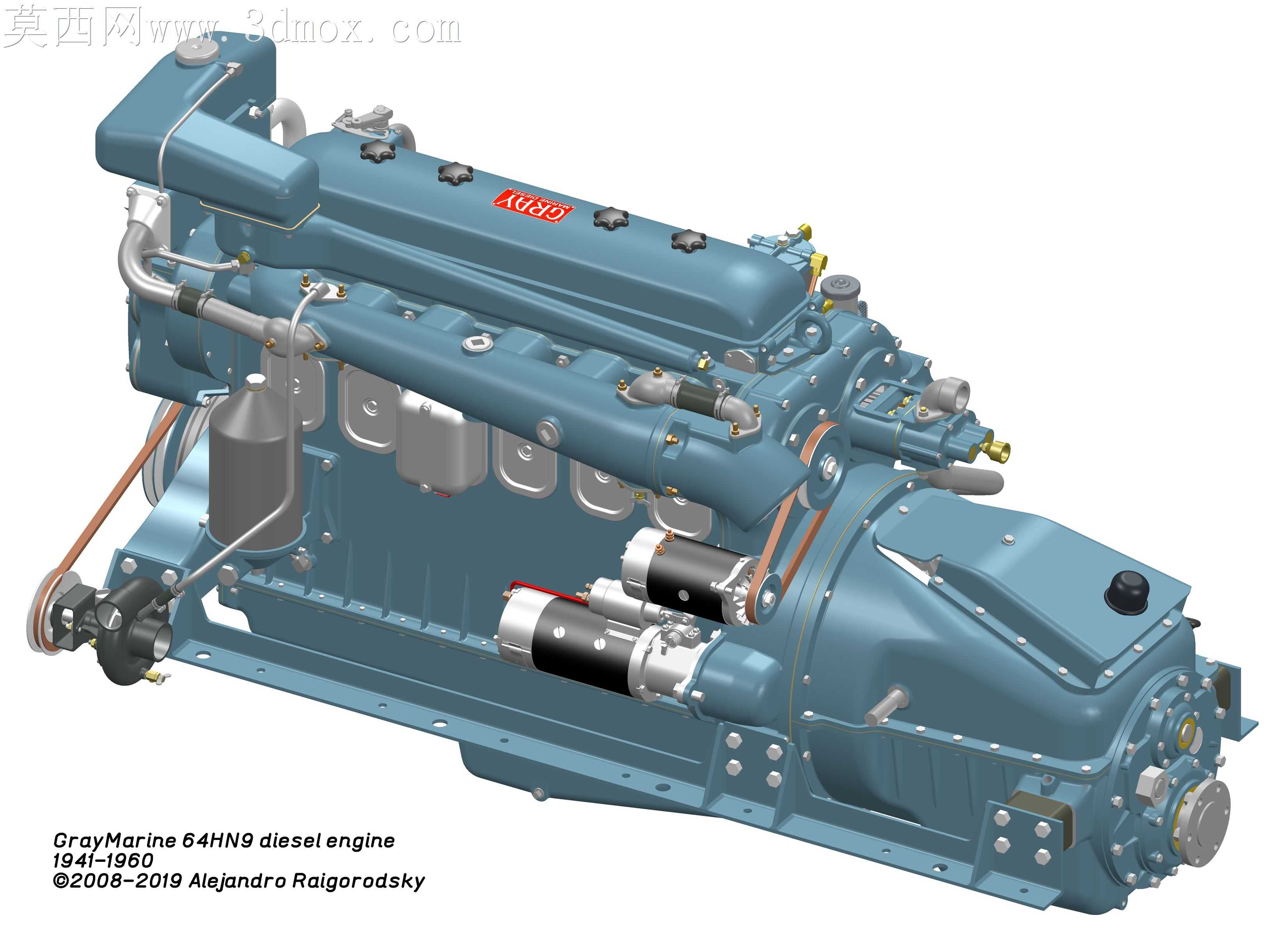

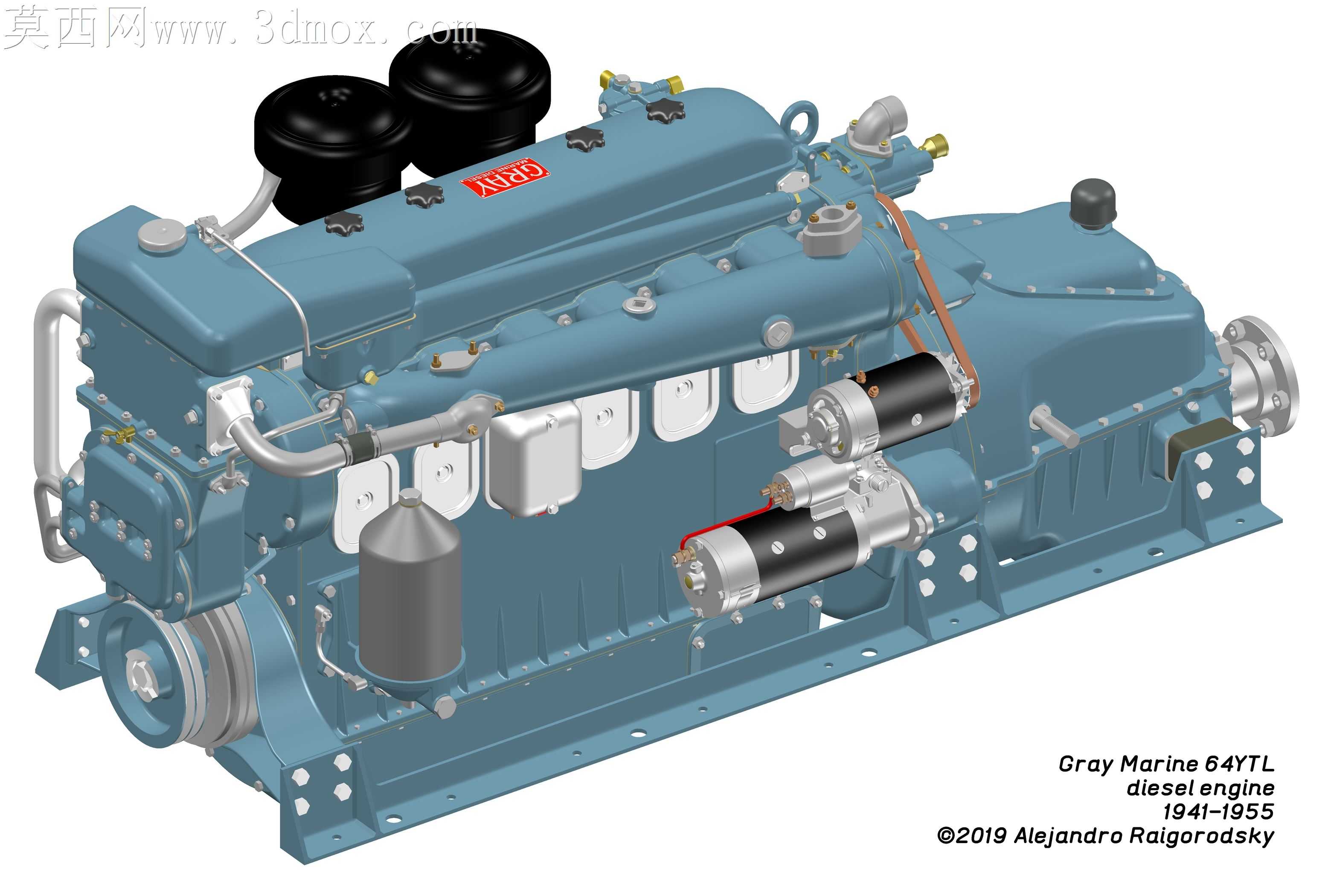

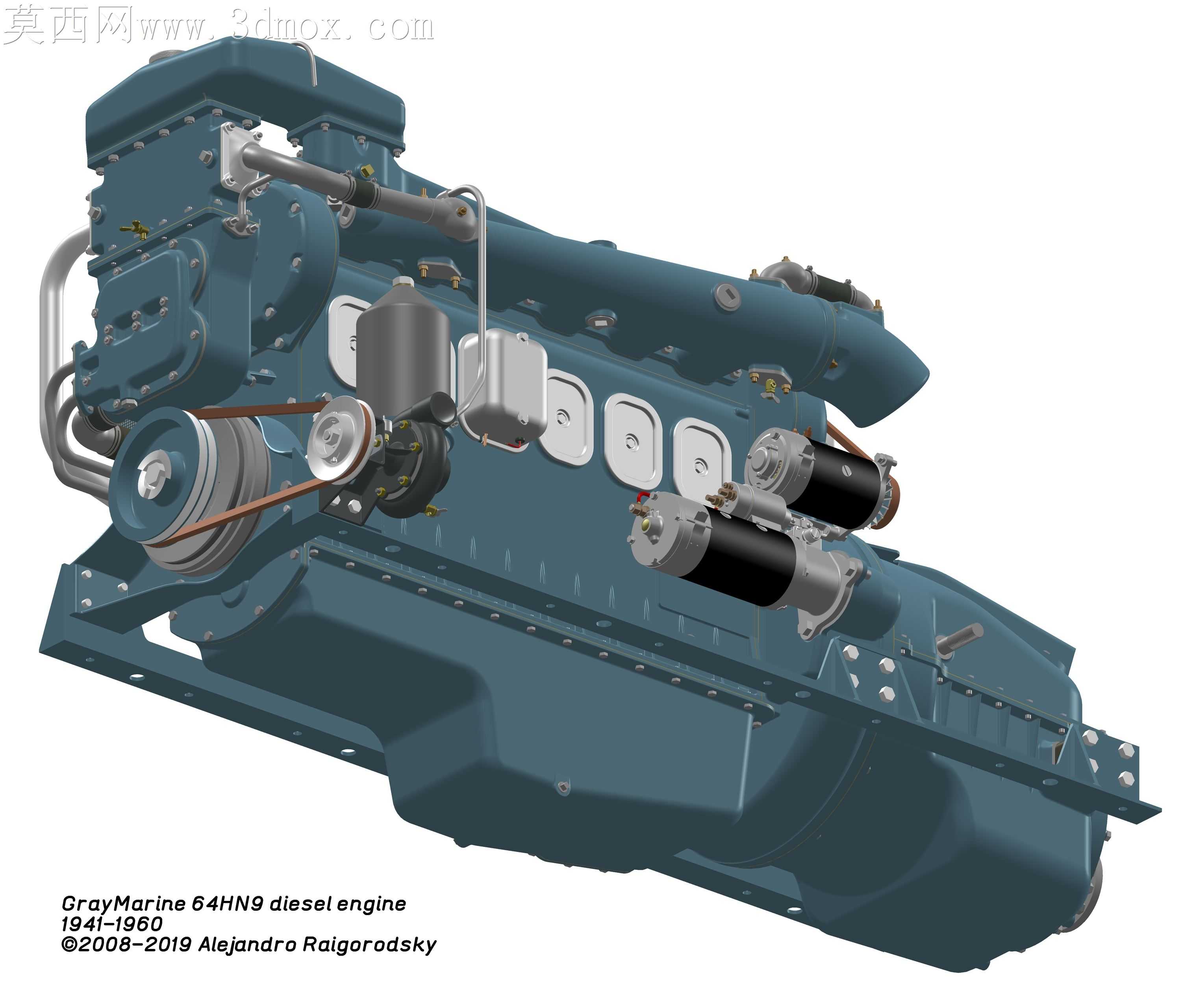

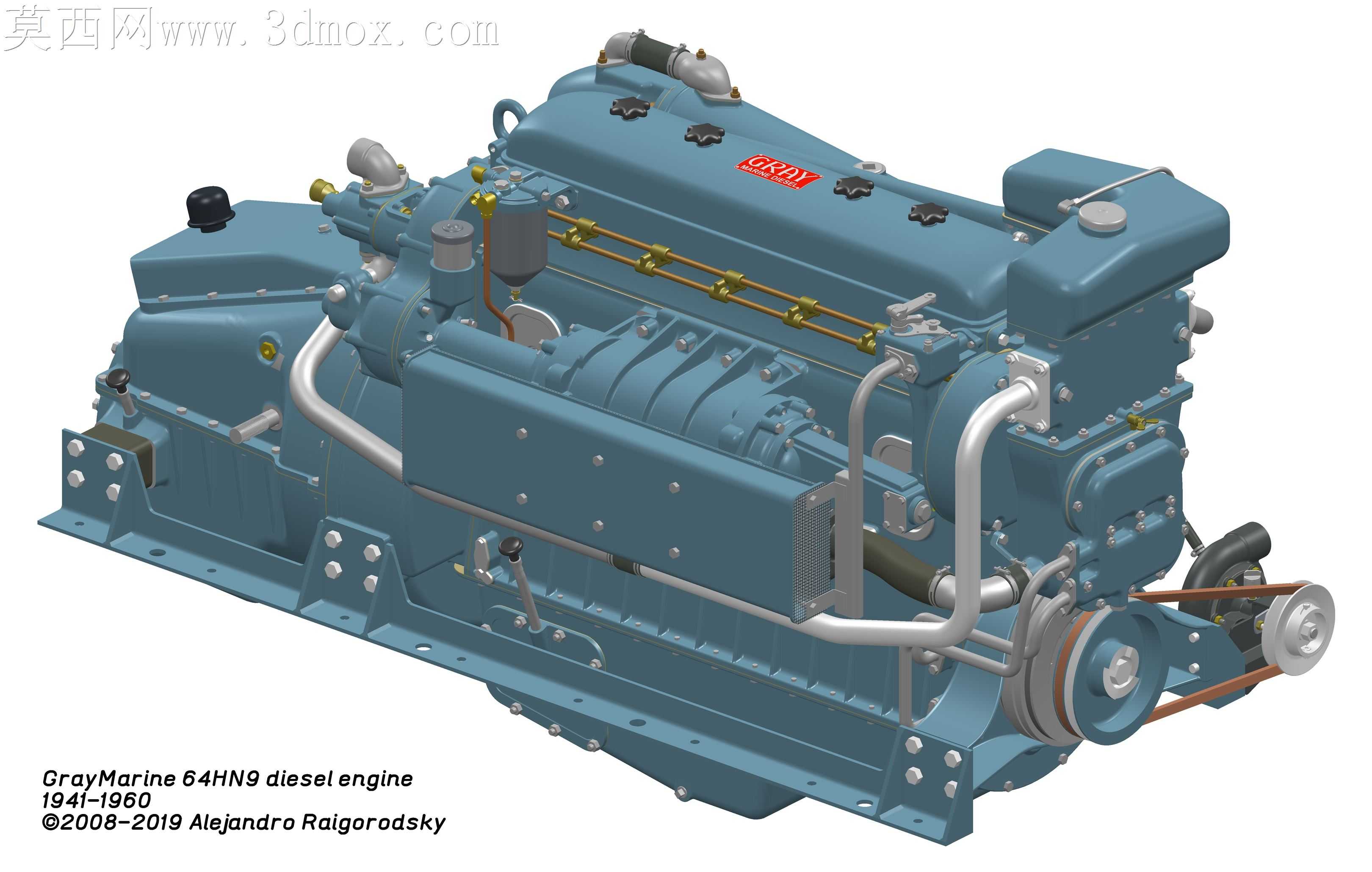

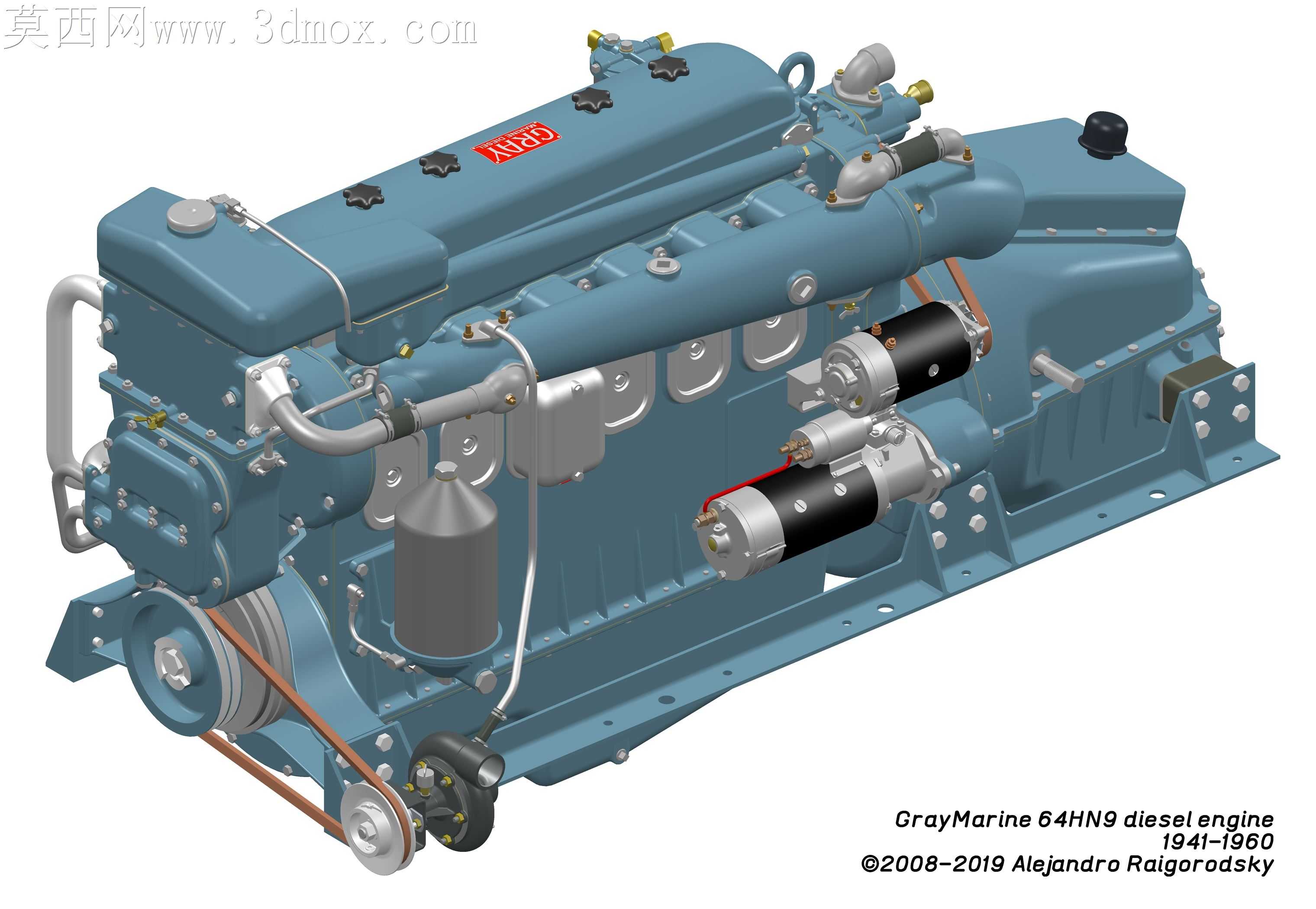

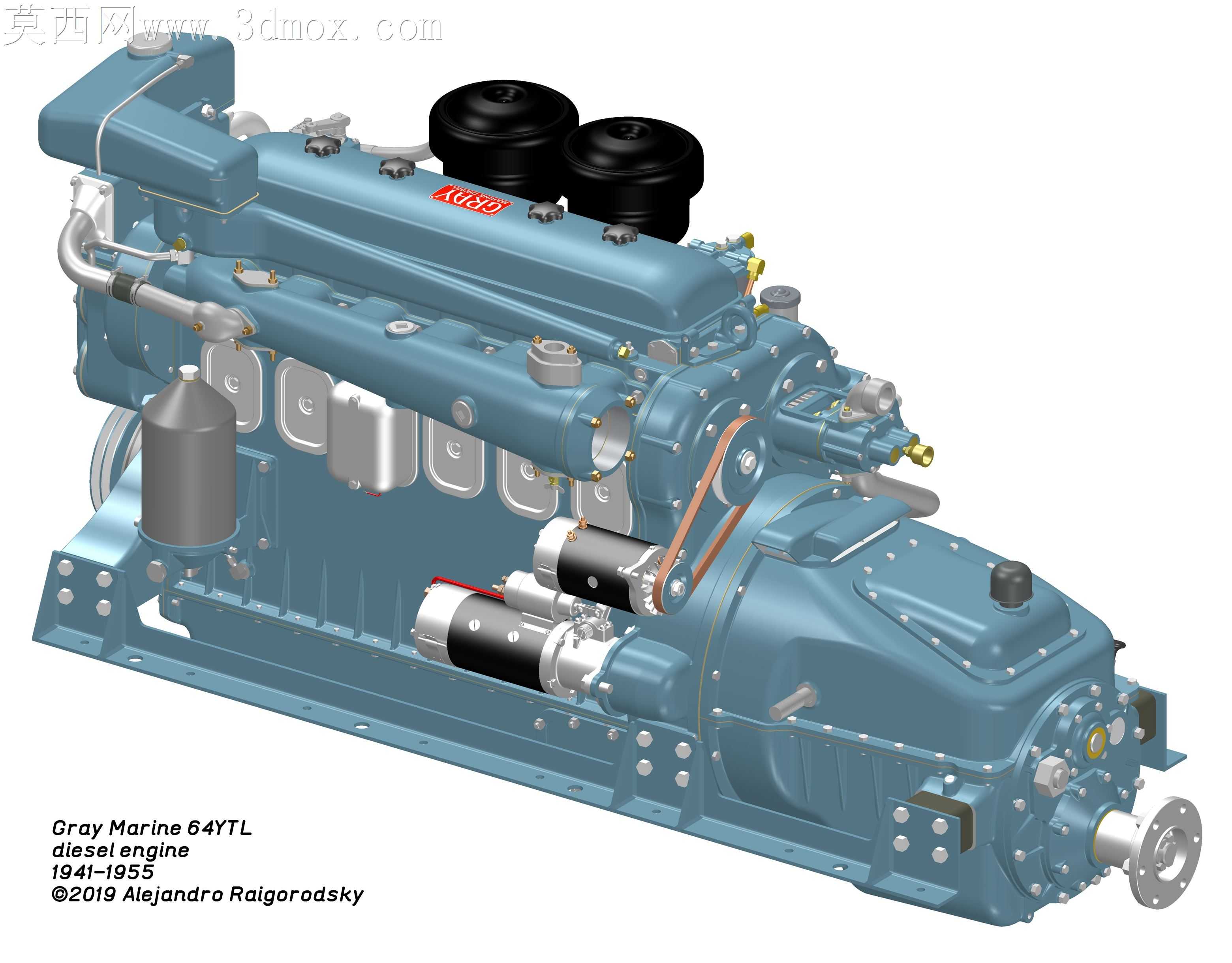

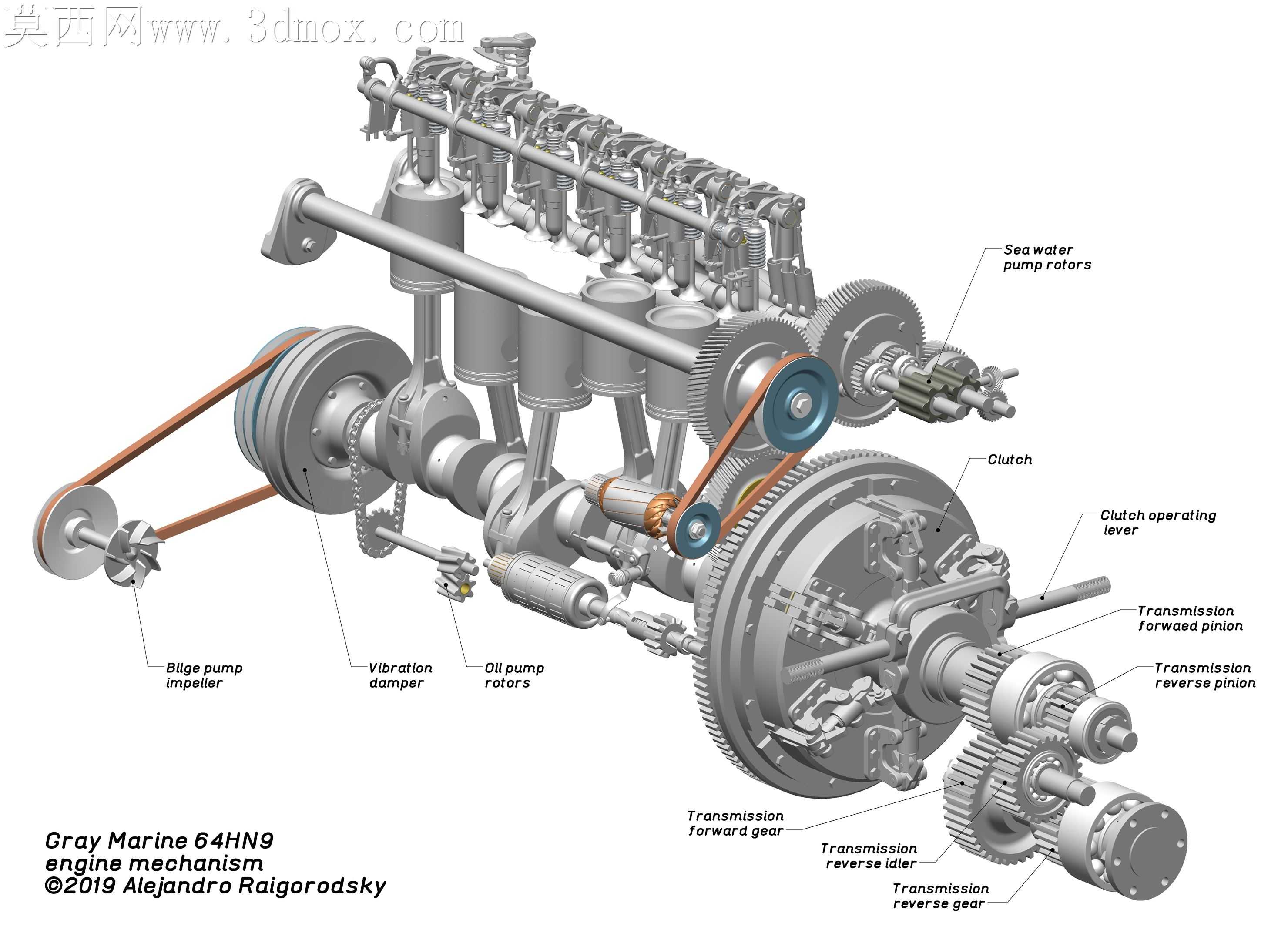

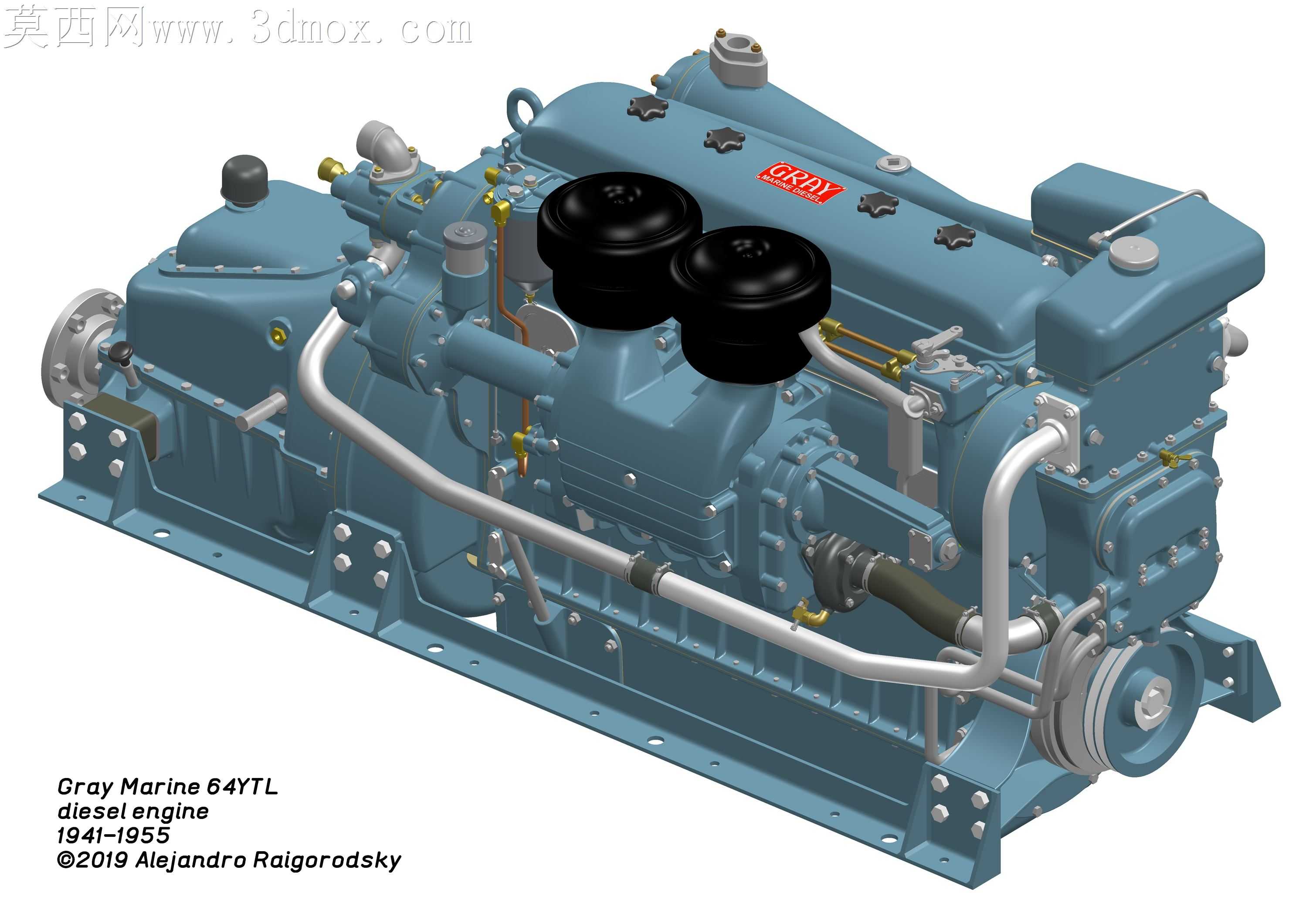

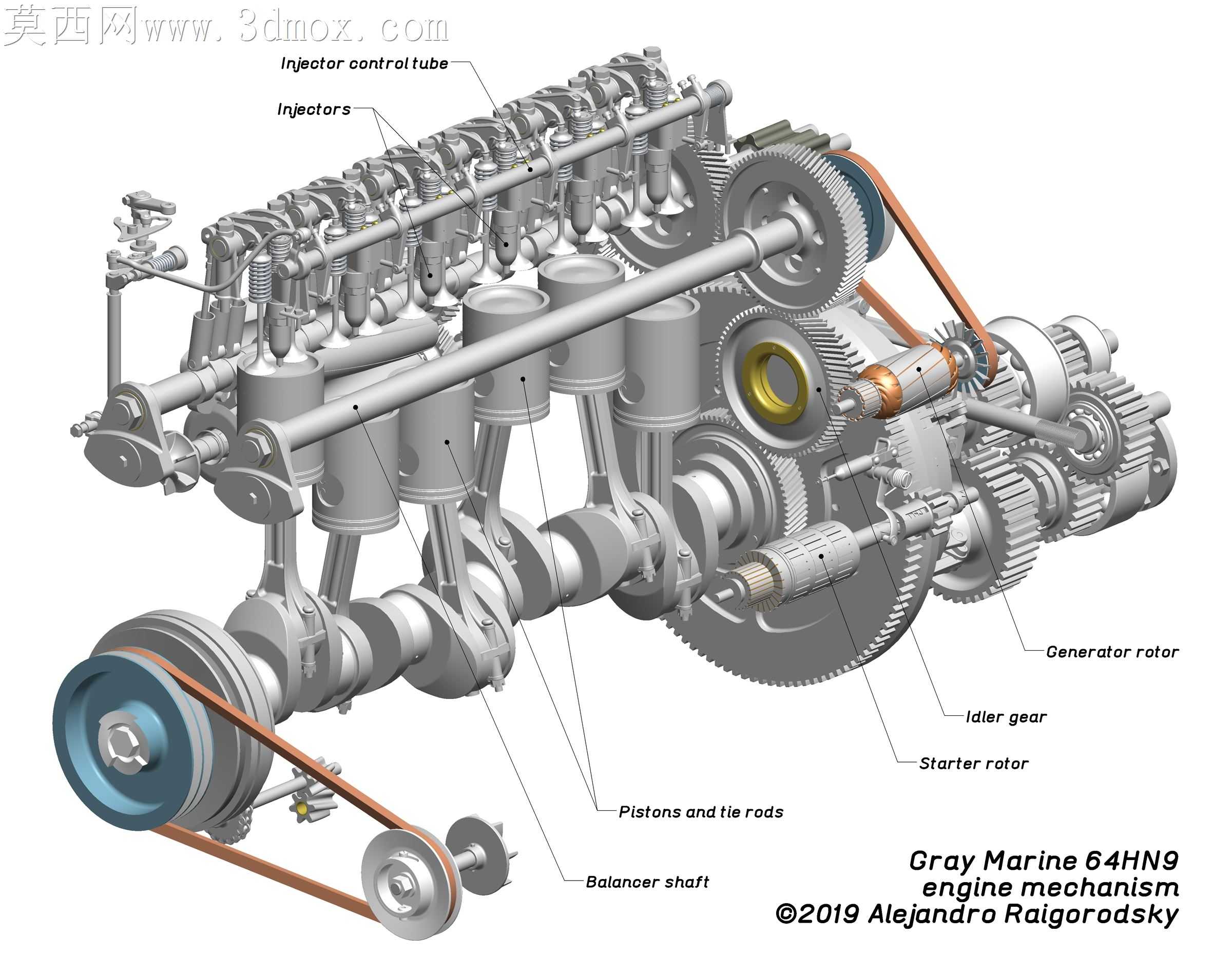

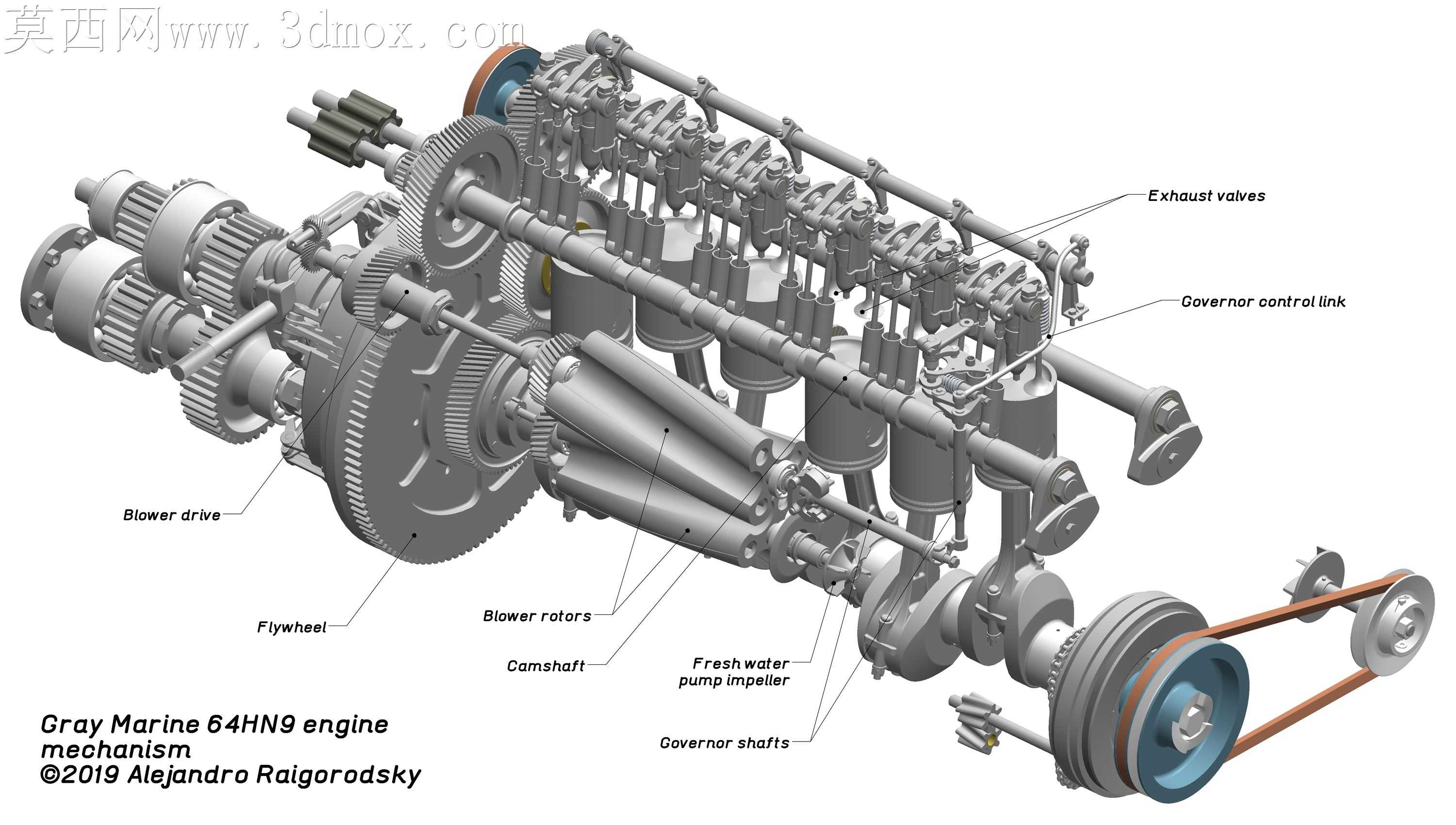

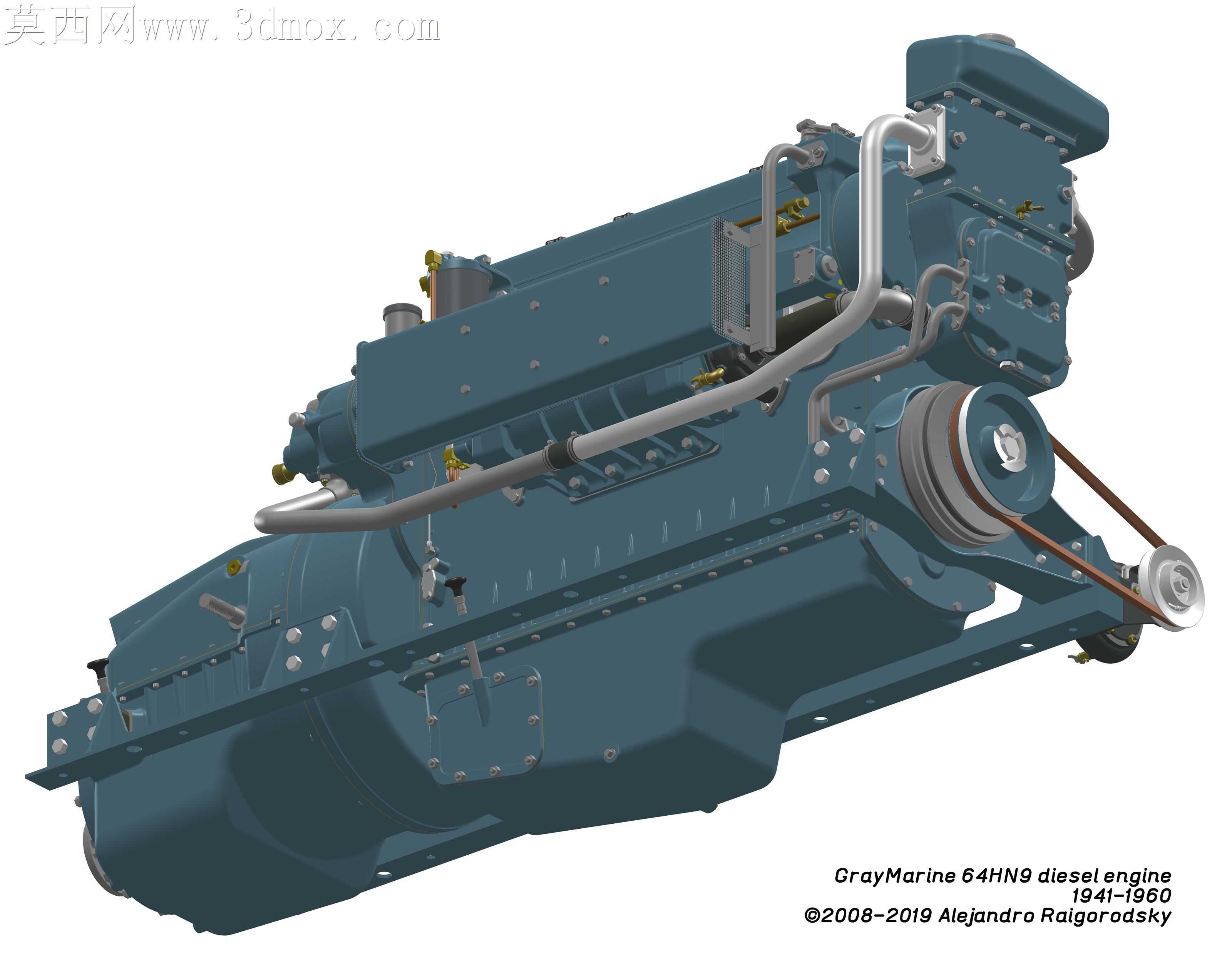

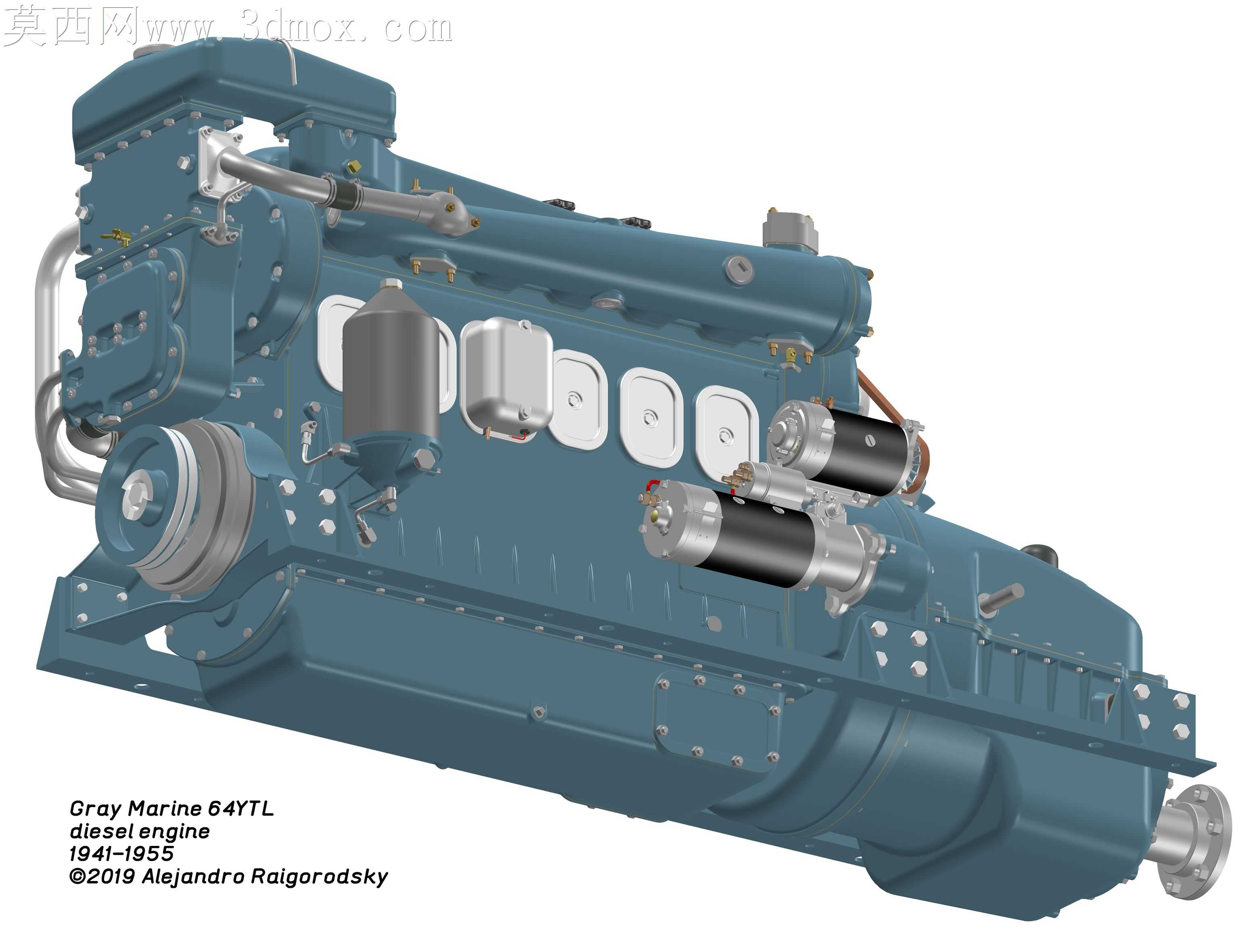

船用柴油机长期处于高盐雾、强振动的舱内工况，进排气歧管与缸盖的结合面若公差控制失当，极易出现密封失效漏液、螺栓受交变载荷松脱的隐患，这套模型在结构还原时精准复现了原厂结合面的密封槽布局，每一处缸盖螺栓的沉孔深度、孔位同轴度都对应实车装配的公差要求，避免后期做装配仿真时出现干涉错位。缸体侧面的海水冷却管路接口，没有做简化的直角过渡，而是还原了实机的扩口式接头结构，管接头与缸体水套的衔接处做了0.8mm的圆角过渡，既对应铸造工艺的拔模要求，也能减少冷却水流的局部阻力，避免仿真时出现涡流区的计算偏差。前端的皮带传动系统，带轮的轮槽角度、皮带的张紧轮摆角范围都完全匹配实机参数，张紧轮的安装支架特意还原了腰型孔的调节余量，能直观呈现现场装配时皮带张紧度的调整逻辑，不会出现模型装配后皮带过松打滑、过紧加剧轴承磨损的逻辑矛盾。双启动电机的安装座做了局部加厚的筋位还原，对应实机启动时大扭矩输出的强度需求，电机与飞轮壳的对接止口也做了精准的公差配合还原，止口的间隙量控制在0.02-0.04mm的实装区间，不会出现电机轴与飞轮齿圈偏心打齿的装配错误。缸体顶部的气门室罩盖，没有做光滑的简化曲面，而是还原了冲压成型的加强筋布局，罩盖边缘的密封压条槽深度均匀，对应橡胶密封条的压缩量要求，能直观展现密封结构的压合逻辑。油底壳的底部放油螺塞位置、机油标尺的插管角度都完全对应实机的维护空间需求，侧面的机油滤清器安装座预留了足够的扳手操作空间，不会出现后期维护时工具无法伸入的结构矛盾。整机的安装机脚做了橡胶减震垫的分层结构还原，机脚螺栓的穿孔位置对应船体基座的安装孔位，能直观展现动力总成与船体的隔振装配逻辑，避免硬连接传递振动导致的管路疲劳开裂风险。
