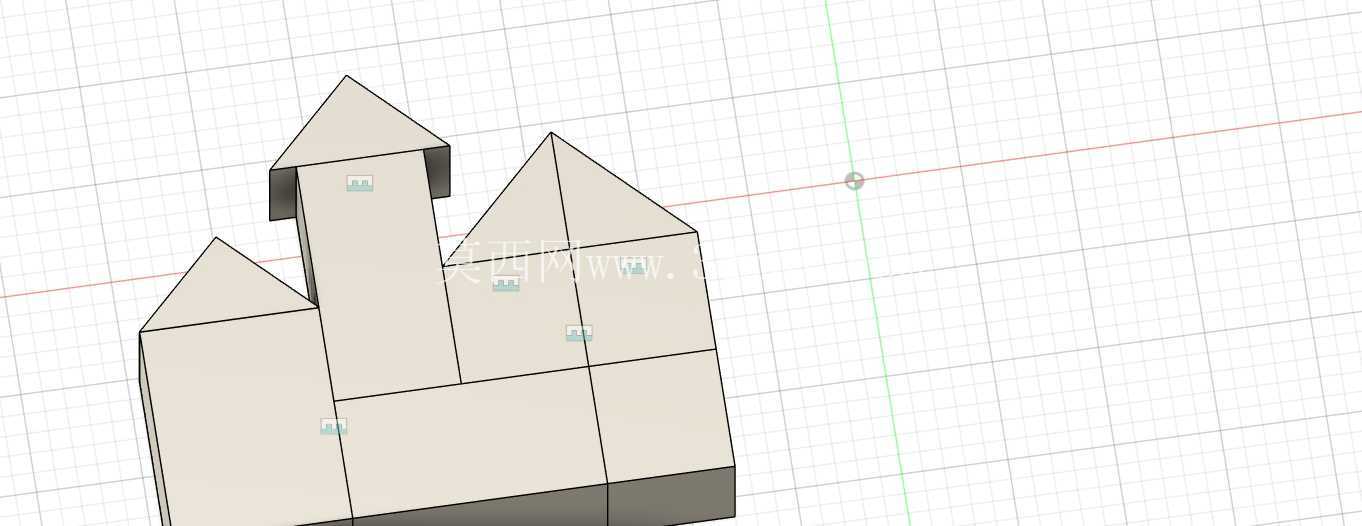

多尖顶组合式城堡造型铸造用模芯结构

　　在砂型铸造、熔模精密铸造的文创类金属铸件生产场景中，这类城堡造型的模芯结构主要用于成型锌合金、铝合金材质的装饰类城堡摆件、主题场景金属配件，适配小批量文创定制、主题文旅周边的铸件生产需求，可直接嵌入砂型模腔完成合模注料，无需额外拼接多块活块就能完成整体外形的成型。从实际使用层面看，该模芯的分型面设置在底部水平端面，合模时可直接放置在下模的定位槽内，模芯侧面的拔模斜度控制在1.5°，既能够保证起模时不会刮伤砂型型腔表面，也能减少铸件后续的打磨余量，尖顶部分的过渡圆角统一设置为R0.8mm，避免金属液充型时在尖角位置产生卷气、冷隔缺陷，同时也能防止起模时尖顶位置的砂型发生掉砂、塌角问题。

　　设计过程中优先考虑了模芯的重复使用寿命，主体结构采用等壁厚的实体建模逻辑，没有设置内部减重空腔，避免长期反复使用过程中因热胀冷缩产生应力变形，各个尖顶的高度差按照视觉比例做了梯度设置，最高尖顶与相邻次高尖顶的高度差控制在总高度的22%，既还原了城堡错落的视觉特征，也保证了充型时金属液能够从底部进料口平稳填充到各个尖顶位置，不会出现局部浇不足的缺陷。安装边界方面，模芯底部的安装基准面平面度公差控制在0.05mm以内，可适配常规的小型造型机模架安装尺寸，不需要额外定制转接板，模芯整体的最大外轮廓尺寸控制在120mm×80mm×150mm区间内，适配常见的小型文创铸件的模框尺寸，侧面没有突出的倒扣结构，不需要额外设置侧抽芯机构，能够有效降低模具的整体制造成本，适配小型铸造作坊的简易生产设备条件。

　　从结构细节看，各个墙体块之间的拼接缝隙在建模时做了0.2mm的凸台处理，成型后铸件表面会自然呈现出城堡砖块拼接的纹理效果，不需要后续做二次蚀刻加工，墙体表面的小方形标识位置做了0.1mm的下沉处理，既可以作为模芯安装时的方向识别基准，也能在铸件表面形成清晰的标识轮廓，不会因为喷涂、打磨工序被磨平。在实际生产验证环节，该模芯结构经过多次试模调整，尖顶位置的充型合格率能够稳定在96%以上，起模时的砂型破损率低于2%，不需要频繁修补型腔，能够有效提升小批量铸件的生产效率，模芯的材质适配45号钢、铝合金两种加工材质，采用数控铣削就能完成整体加工，不需要拆分多个零件拼接，加工周期比拼接式模芯缩短40%左右。

　　针对不同的铸造工艺，该模芯的表面粗糙度要求也做了对应适配，用于砂型铸造时表面粗糙度达到Ra3.2即可满足使用要求，用于熔模铸造时表面粗糙度需要提升到Ra1.6，保证铸件表面的光滑度，减少后续抛光的工作量。模芯的进料口位置预设在底部端面的中心位置，建模时已经预留了进料道的对接凸台，安装时可直接对接模架的进料通道，不需要现场额外修配，排气槽的位置预设在各个尖顶的顶端侧面，深度0.15mm，能够在充型时顺利排出型腔内的空气，避免尖顶位置产生气孔缺陷。
