U型槽式铸造承托构件结构设计

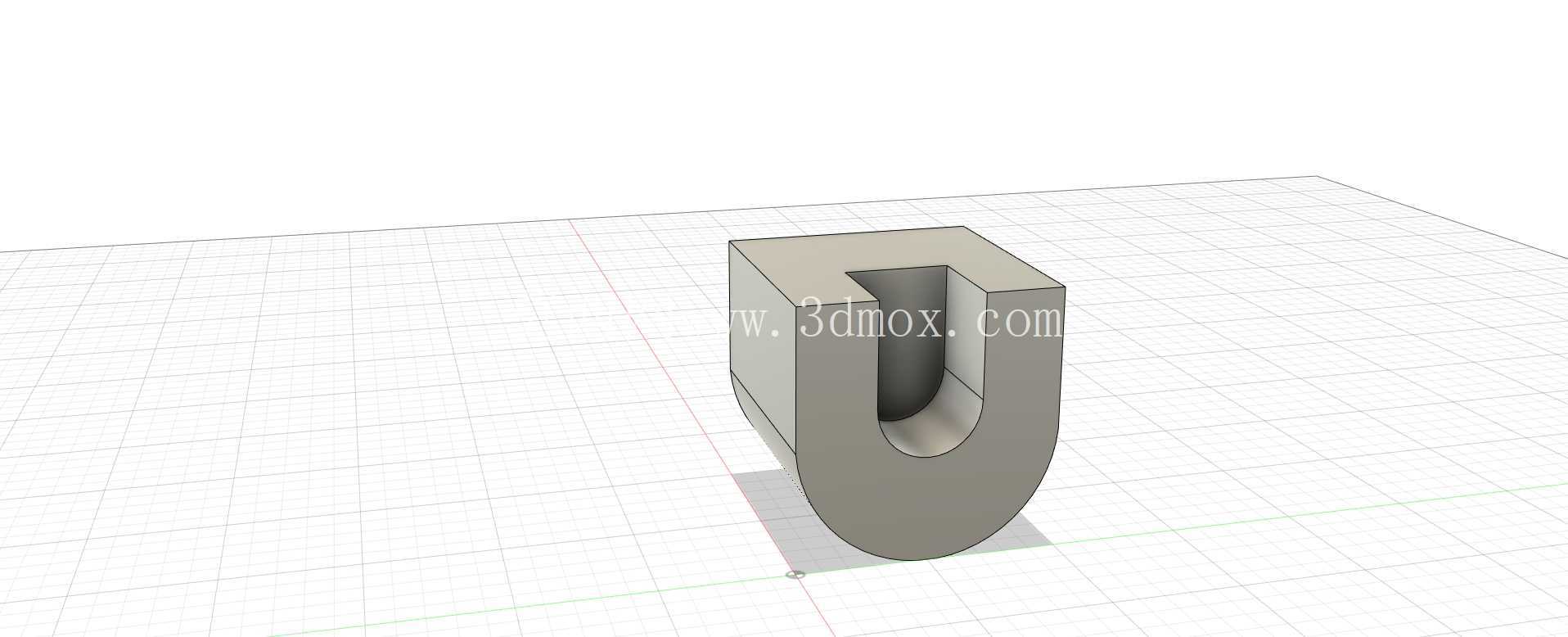

在中小吨位重力铸造生产线的下芯工位、合模辅助工位，这类U型槽式承托构件是配套工装里出镜率极高的非标零件，很多一线结构设计人员在做铸造线辅具改造时，都会优先选用这类结构做砂芯承托、模具定位块的基体，它的结构逻辑完全围绕铸造现场的实际工况打磨，没有多余的装饰性设计，每一处几何特征都对应明确的使用需求。从结构形态上看，该构件整体为块式基体结合U型开口槽的组合形态，上部是规整的矩形安装基准面，侧面与底面的垂直度公差控制在IT7级区间，能够直接贴合工装基板的安装面做定位，不需要额外配磨调整垫；下部的U型圆弧槽做了等壁厚设计，槽体内壁与外圆弧面保持均匀的壁厚差，不管是采用铸钢还是球墨铸铁材质做毛坯铸造，都能避免壁厚突变带来的缩孔、冷隔缺陷，后续机加工的余量也能控制在单边1.5-2mm范围内，减少不必要的材料去除量，降低加工工时成本。

很多刚接触工装设计的人员容易忽略这类承托件的安装边界设计，实际上这个构件的矩形基体四个角都做了R2的工艺倒角，既可以避免安装时锐角划伤操作人员，也能在铸造毛坯出模时减少粘砂概率，基体上预设的两个沉头安装孔的孔位距侧边的距离保持在12mm以上，保证M8内六角螺栓安装时有足够的扳手操作空间，不会出现螺栓拧入时与侧边干涉的问题。U型槽的开口宽度做了0.2mm的正公差设计，槽口边缘做了C1的导入倒角，当配套的定位销或者砂芯芯轴插入槽内时，能够快速导入对位，不需要反复调整位置，适配铸造车间里人工辅助上料的操作节奏，降低一线操作人员的对位难度。

从实际使用场景来看，这类构件在铝合金重力铸造模具的下顶出机构周边也有大量应用，它的U型槽可以作为顶杆的导向限位槽，顶杆在槽内做上下往复运动时，U型的圆弧面能够均匀承受顶杆的侧向分力，避免顶杆长期受偏载出现弯曲变形；如果是用在砂芯输送线上，这个构件可以成对安装在输送辊道的侧边，作为砂芯的侧向定位挡块，U型槽刚好卡住砂芯上的工艺凸台，输送过程中砂芯不会出现横向偏移，避免砂芯磕碰掉砂导致后续铸件出现砂眼缺陷。设计时特意将U型槽的圆弧底部做了R0.5的储油槽结构，日常维护时在槽内涂抹少量高温润滑脂，就能在高温工况下减少配合面的磨损，延长构件的更换周期，铸造车间的环境里铝屑、型砂颗粒较多，这个储油槽还能容纳少量落入槽内的细小颗粒，避免颗粒卡在配合面之间拉伤工件表面。

从受力特性分析，该构件的U型结构根部做了R3的过渡圆角，完全规避了直角根部的应力集中问题，当承受垂直方向的压载荷或者侧向的冲击载荷时，应力能够顺着圆弧过渡面均匀分散到整个矩形基体上，不会出现根部断裂的问题；按照铸造工装的常规载荷计算，采用45号钢做调质处理的前提下，这个构件单组能够承受不超过800kg的垂直静载荷，完全满足中小件铸造生产线上的承托、定位需求。构件的整体高度控制在65mm，安装时突出工装基板的高度为42mm，既不会因为高度过高影响周边其他机构的运动轨迹，也不会因为高度过低导致承托深度不足出现工件脱落的问题，安装孔的中心距严格按照标准铝型材的孔距模数设计，不管是安装在铝型材框架还是焊接钢结构基板上，都不需要额外打孔适配，能够快速完成组装调试。

很多人觉得这类简单结构的零件不需要做精细化的三维建模，实际上在做铸造生产线的整线三维布局时，这类小零件的安装边界、外形尺寸如果建模不准确，很容易在后续整线装配时出现干涉问题，比如相邻的两个承托件如果U型槽的中心距偏差超过1mm，就会导致砂芯放不进去，或者放上去之后出现倾斜；如果构件的外轮廓尺寸建模时没有考虑倒角的尺寸，安装时就会和旁边的气动管路接头出现碰撞。这个三维模型完全按照实际加工的工艺要求做了特征还原，所有的倒角、退刀槽、安装孔沉头深度都和实际加工要求一致，导入到装配体中不需要再做特征修改，就能直接用于工装的装配干涉检查，也可以直接导出工程图用于生产加工，减少设计人员重复建模的工作量。在做模具周边的防护设计时，这个构件的矩形顶面还可以作为接近开关的安装基准面，不需要额外焊接安装支架，直接在顶面攻丝就能固定传感器，简化整体的工装结构，减少不必要的零件数量，降低后期维护的备件成本。
