铸造工艺用对称槽式定位嵌合结构件

项目分类:铸造模 发布时间:2026-05-29 ID:1166052
  • 铸造工艺用对称槽式定位嵌合结构件

  在重力铸造、低压砂型铸造的批量生产场景里,这类对称槽式嵌合结构件是模具合模定位、型芯固定环节的核心承载零件,直接决定铸型合模后的型腔同轴度,避免合模错位带来的铸件飞边、壁厚不均、型芯偏移等批量报废问题。不同于常规圆形定位销的面接触限位,该结构采用双侧凸台与凹槽的互锁设计,在垂直合模方向上提供两个正交维度的限位约束,能承受金属液充型时的侧向冲击载荷,尤其适配铝合金、锌合金压铸件铸造模具的型芯侧定位需求。

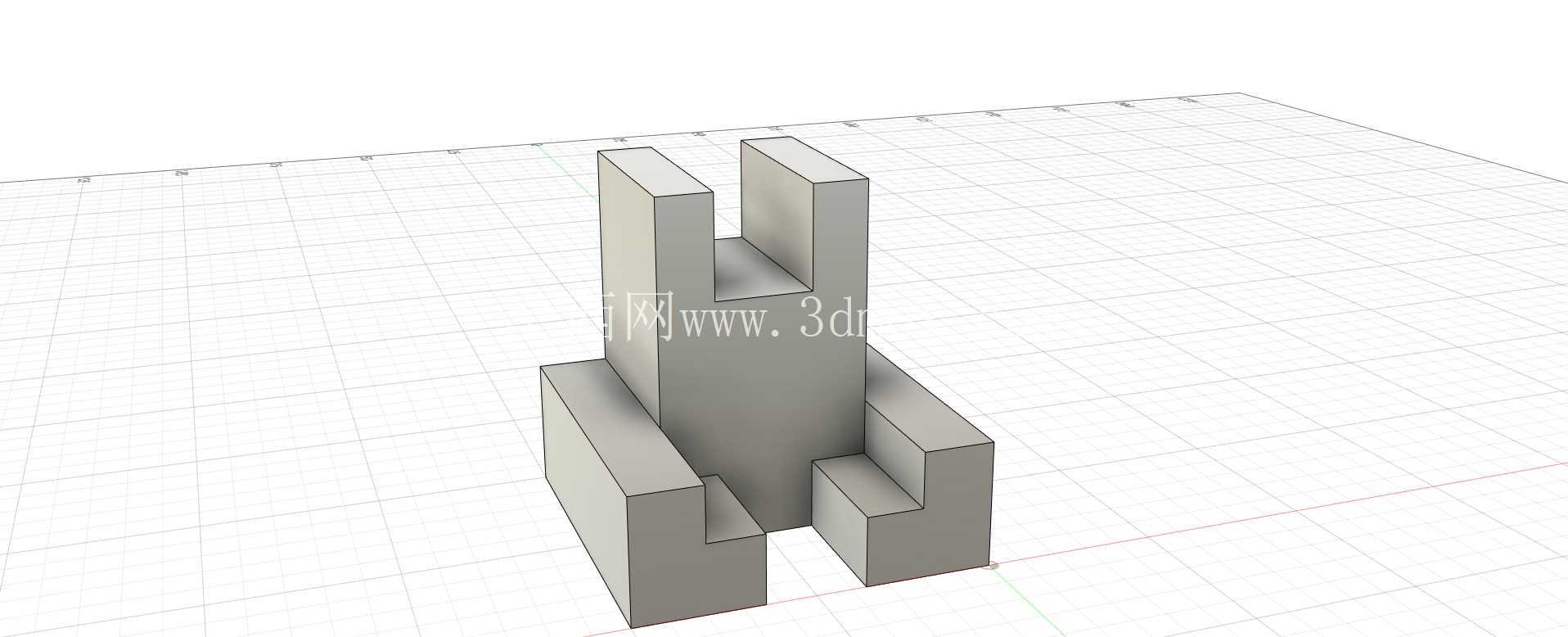

  从结构设计逻辑来看,整体采用中心对称布局,主体为立式长方体基座,上部设置两个平行凸起的立臂,立臂之间预留等宽通槽,下部对应设置两个对称分布的L型凸台,凸台之间的凹槽宽度与上部立臂间距保持一致,这种上下镜像的槽位设计,既可以作为上模型芯的定位插槽,也能与下模的对应凸块形成嵌合,实现合模过程中的自导向——当合模行程进入最后20mm区间时,上下结构的斜面倒角会自动修正微小的合模偏移量,无需人工反复调整模具位置,能有效缩短换模调试的辅助时间。

  在安装边界的尺寸匹配上,该结构件的基座底面为全平面设计,可通过沉头螺栓直接固定在模具模板的安装平面上,安装孔位采用对称分布设计,避免单侧受力带来的结构偏转;上部立臂的高度根据模具分型面的开模行程设定,保证开模后立臂不会与顶出机构发生运动干涉,下部L型凸台的突出高度与下模对应凹槽的深度保持0.02mm的间隙配合,既保证定位精度,又避免合模时出现卡滞。从实际使用场景出发,这类结构件常应用于中小型壳体类铸件的铸造模具中,比如电机端盖、泵体壳体、小型传动箱体的铸造成型工序,在金属液充型过程中,该结构的一体式实心设计能有效分散充型压力带来的模具涨型力,相比拼接式定位块,不存在焊缝开裂、连接螺栓松动的隐患,长期反复受热冷却的工况下,结构形变量控制在0.01mm以内,能满足连续批量生产的精度保持要求。

  设计过程中特意将所有棱边做了R0.5mm的倒角处理,一方面避免模具装配过程中锐边划伤操作人员,另一方面减少应力集中,降低反复受热过程中棱边开裂的风险;立臂与基座的连接位置做了圆弧过渡,增大连接截面的承载面积,避免合模压力过大导致立臂根部断裂。在模具维护环节,这种对称结构无需区分安装方向,备件更换时可以直接对位安装,不需要额外做配磨加工,能大幅缩短模具故障停机时间;结构表面没有复杂的曲面特征,常规的铣削加工即可完成成型,加工工序简单,制造成本可控,同时表面抛光后粗糙度能达到Ra1.6,减少合模过程中的摩擦阻力,提升开合模的顺畅度。针对铸造生产中常见的粘模问题,该结构的槽位内壁设计了1°的脱模斜度,开模时结构件能顺利与铸型分离,不会出现带模、拉伤铸件表面的问题;槽底位置预留了微小的排气间隙,能将合模过程中槽内滞留的空气顺利排出,避免铸件对应位置产生气穴、气孔等铸造缺陷。
