VR头戴式眼镜一体注塑成型模具结构

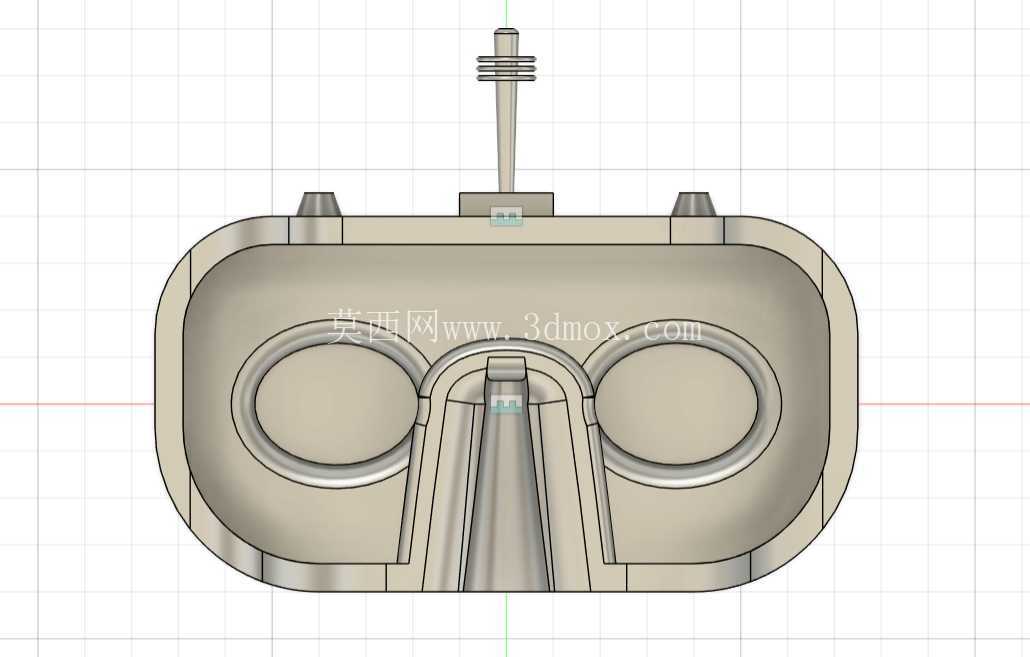

　　这套模具对应的成型件是VR头戴设备的面部贴合主体壳体，日常应用在消费电子类头戴显示设备的量产环节，作为壳体注塑/压铸成模的核心工装，直接决定成品的装配精度与面部贴合的密封效果。从结构上看，模腔整体轮廓贴合人脸面部曲面，预留了两个圆形的镜片安装位，中间位置设置了鼻梁避让的成型凸台，边缘做了圆角过渡处理，避免成型后出现锐边划伤用户面部的问题。顶部延伸出的柱状结构是浇注系统的主流道入口，侧边对称布置的两个凸台是排气镶件的安装位，能够在充模过程中快速排出型腔内的空气，避免成品出现缺胶、气泡、熔接痕等缺陷。

　　设计过程中优先考虑了成型件的脱模斜度，所有侧壁都预留了1.5度的脱模角度，曲面过渡位置做了等壁厚处理，整体壁厚控制在2.2mm，既保证壳体的结构强度，又避免成型过程中出现缩痕、翘曲变形的问题。镜片安装位的环形凸台做了0.3mm的装配余量设计，方便后续镜片组装时的涂胶固定，同时保证装配后镜片与壳体的同轴度公差控制在0.1mm以内，避免出现显示画面偏移、漏光的问题。鼻梁位置的成型凸台采用了分体式镶件结构，方便后续根据不同人脸轮廓的适配需求快速更换镶件，不需要重新加工整套模腔，大幅降低改模成本。

　　模具的安装边界适配常规160吨卧式注塑机的模架尺寸，模腔整体长宽尺寸控制在220mm*180mm范围内，主流道入口的中心与注塑机喷嘴中心同轴度公差要求0.05mm以内，避免射胶过程中出现溢料问题。冷却回路采用随形布置的方式，沿着模腔的曲面轮廓排布冷却水道，水道距离型腔壁的距离统一控制在12mm，保证成型过程中型腔各位置温度均匀，冷却周期控制在25秒以内，满足量产节拍要求。分型面设置在壳体的最大轮廓边缘位置，采用曲面贴合的锁模结构，避免合模过程中出现错位，导致成品产生飞边。顶出位置布置在壳体边缘的非外观面，采用顶块顶出的方式，顶出痕迹控制在0.1mm以内，不会影响后续的表面喷涂与装配工序。

　　实际生产过程中，这套模具可以适配ABS、PC等常用的消费电子壳体材料，成型后的壳体不需要大量的后处理工序，只需要简单修剪浇口就可以进入后续的组装环节，鼻梁位置的曲面弧度经过反复优化，能够适配大多数用户的面部轮廓，佩戴时不会出现压痕、漏光的问题，镜片安装位的环形结构同时起到加强筋的作用，提升壳体整体的抗形变能力，即使受到轻微的挤压也不会出现镜片移位的问题。顶部的浇注系统采用冷流道结构，浇口采用点浇口形式，开模时浇口可以自动拉断，不需要人工修剪，提升生产效率。侧边的排气镶件采用多孔硬质合金材料，排气间隙控制在0.02mm，既可以快速排出型腔内的空气，又不会出现溢料的问题，长时间生产也不会出现排气槽堵塞的情况，减少模具维护的频次。
