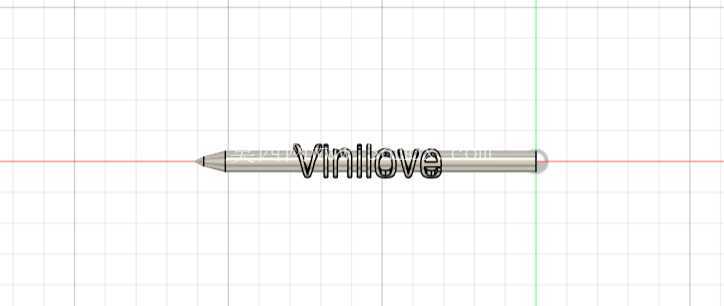

Vinilove主题创意刻字铅笔造型设计

　　从实际使用的边界条件来看，设计时严格参照常规木质书写铅笔的人体工程学尺寸，笔杆整体采用等直径圆柱结构，直径控制在7.2mm，整体有效长度控制在175mm，完全适配常规铅笔帽、卷笔刀、笔袋等通用文具配件的安装尺寸，不会因为外观的创意改造影响配套配件的通用性。笔尖部分保留了标准铅笔的锥度切削结构，锥角设置为28度，和常规HB铅笔的笔尖锥度完全一致，既保证了书写时的视线无遮挡，也能兼容普通卷笔刀的切削角度，不需要为该造型单独定制削笔工具。这款刻字铅笔造型的设计，最初的构思来源于文创周边定制场景的实际需求——常规量产铅笔的外观同质化严重，在品牌周边、纪念礼品、IP衍生文具的应用场景中，很难通过标准化产品传递专属标识属性，因此在结构设计阶段，就将笔身中段的立体刻字作为核心设计要素，区别于常规印刷、激光打标的平面标识方案，采用一体化成型的立体凸起字符，既避免了使用过程中标识磨损脱落的问题，也能通过触感差异提升产品的辨识度。

　　笔身的字符设计阶段，特意将字符的凸起高度控制在0.4mm，既保证字符的立体视觉效果，又不会因为凸起过高导致握持时硌手，字符的边缘全部做了R0.2mm的圆角过渡，避免成型后出现锐边毛刺，也能提升握持书写时的触感舒适度。在铸造工艺适配层面，整个模型的拔模斜度统一设置为1.5度，字符的凹陷和凸起位置都做了均匀的壁厚处理，整体壁厚控制在1.8mm，避免成型过程中出现缩痕、填充不足的缺陷，笔身的圆柱度公差控制在0.05mm以内，保证后续表面处理工序中，滚印、覆膜等工艺的定位精度。

　　从应用场景拓展来看，该造型除了作为常规书写铅笔的结构方案，也可以适配蜡笔、彩铅、工艺纪念笔的生产需求，只需要调整笔芯安装孔的内径尺寸，就可以适配不同直径的笔芯规格，不需要对整体外观结构做大幅修改。设计时还考虑了批量生产的脱模便利性，整个模型没有倒扣结构，字符的笔画宽度全部大于0.8mm，避免铸造时出现模具填充不满、笔画断裂的问题，笔尾的平面结构预留了0.3mm的加工余量，方便后续加装橡皮擦、金属笔箍等配件时的端面精加工。

　　在握持区域的设计上，刻字区域特意避开了距离笔尖30mm到60mm的常规握持区间，保证用户正常握笔时手指接触的是光滑的圆柱面，不会因为立体字符影响书写时的握持稳定性，字符的位置设置在笔身中段，既保证视觉展示效果，又不干扰实际书写使用。针对铸造生产中的流道设计，模型的进胶点设置在笔尾端面中心，不会在笔身外观面留下进胶痕迹，整个笔身的壁厚均匀过渡，没有突变的结构，能有效降低成型后的内应力，减少产品存放过程中出现的变形问题。
