国际象棋兵棋子铸造用三维造型

本次完成的三维造型对应国际象棋中的兵棋子，主要服务于砂型铸造、精密失蜡铸造等金属棋子批量生产场景，也可适配亚克力、树脂材质的注塑成型工艺，覆盖文体用品制造、文创周边定制、棋具批量生产等多个应用领域。从实际使用场景来看，这类标准化兵棋子是国际象棋套装中数量最多的部件，单套标准国际象棋共配置8枚兵棋子，对造型一致性、尺寸公差的要求远高于异形装饰类棋子，建模阶段就需要充分考虑后续批量生产的脱模、加工余量预留问题，避免后续开模后出现批量尺寸超差、表面缩孔等铸造缺陷。

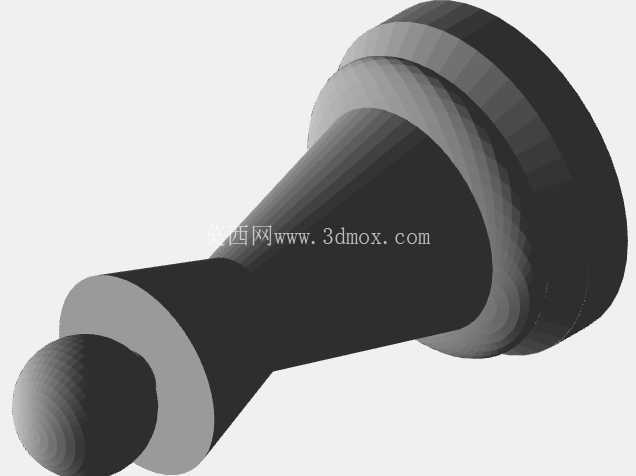

从功能特性来看，兵棋子作为国际象棋的基础对局部件，首先需要满足稳定放置的使用需求，底部设计为多层阶梯式圆盘结构，最底层圆盘直径为整个棋子的最大外径，放置在棋盘上时接触面积充足，即使棋盘存在轻微倾斜也不会出现倾倒问题；中层阶梯结构既可以增加棋子整体的视觉层次感，也能在铸造过程中起到加强筋的等效作用，降低薄壁部位冷却过程中的变形概率；上部的锥形柱体是棋子的主体握持部位，锥度设置经过反复调整，既符合人手捏取的人机工程学角度，也能保证拔模过程中不会出现型腔刮蹭；顶部的球形结构是兵棋子的标志性识别特征，球面与锥柱的衔接处做了R0.8的圆角过渡，避免应力集中导致的铸造开裂，同时也能消除锐边，提升日常握持使用的安全性。

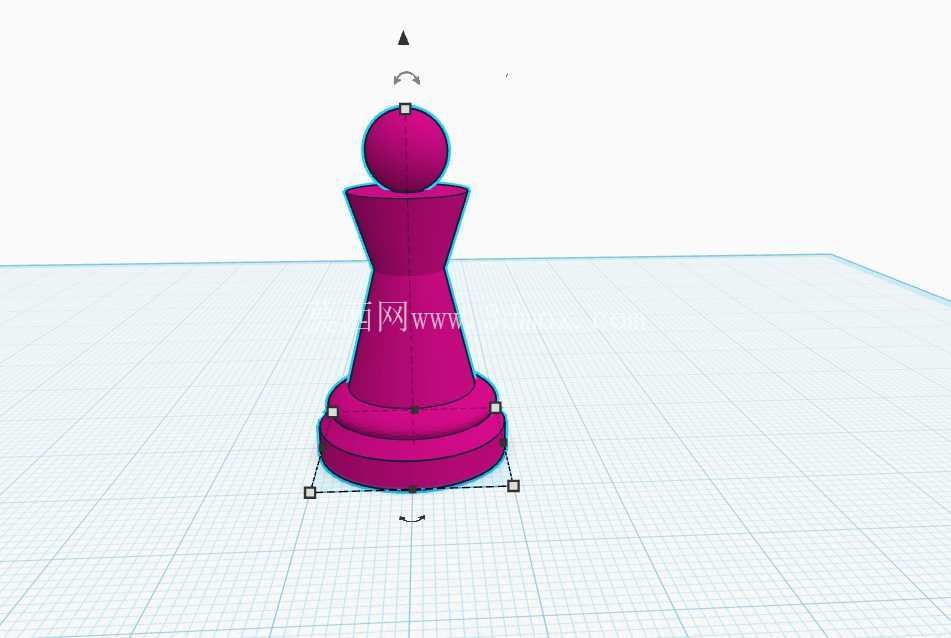

设计思路上，整个造型采用全参数化建模逻辑，所有回转面均以中心轴线为旋转基准，保证整体的同轴度公差控制在0.1mm以内，避免后续加工后出现棋子偏心、放置歪斜的问题。建模初期先梳理棋子的比例关系：总高度与底部最大直径的比例控制在3.2:1，符合常规国际象棋棋子的视觉比例规范，既不会因为过高导致重心不稳，也不会因为过矮影响对局时的识别度。在处理各部位衔接时，所有转折位置都预留了铸造圆角，没有尖锐直角结构，一方面符合金属铸造的工艺要求，减少铁水/钢水充型时的阻力，避免冷隔缺陷，另一方面也能减少后续抛光打磨的工作量，降低生产环节的人工成本。针对铸造工艺的特殊需求，模型在底部平面预留了0.3mm的加工余量，后续铸件成型后可以通过平磨工艺保证底面的平面度，确保棋子放置时无晃动；顶部球面的拔模斜度设置为1.5°，锥形柱体的拔模斜度设置为1°，多层阶梯圆盘的拔模斜度设置为0.8°，不同部位的斜度根据脱模方向的长度差异化设置，既保证脱模顺畅，也不会因为斜度过大影响棋子的外观比例。

安装与尺寸边界方面，该棋子的最大外轮廓为底部圆盘，适配标准国际象棋棋盘57mm见方的单格尺寸，放置后棋子边缘与棋盘格边界预留至少8mm的间隙，不会出现相邻棋子干涉的问题；总重量根据铸造材质不同可灵活调整，采用锌合金铸造时单枚重量约120g，握持手感扎实，不会因为过轻易位，采用铝合金铸造时单枚重量约45g，适合便携套装使用。模型的所有曲面均做了连续性检查，G1连续覆盖率达到100%，不存在破面、重叠面等问题，可以直接导入模流分析软件进行充型模拟，也可以直接导出到加工中心进行模具型腔的数控加工，不需要后续的模型修复工作。针对不同生产工艺的适配性，模型还预留了浇口位置的参考平面，在底部圆盘的侧方预留了4mm宽的平面作为浇口衔接位，避免浇口去除后在棋子可见外观面留下明显痕迹，减少后续表面处理的工作量。
