多轴啮合锥齿轮传动组件结构设计

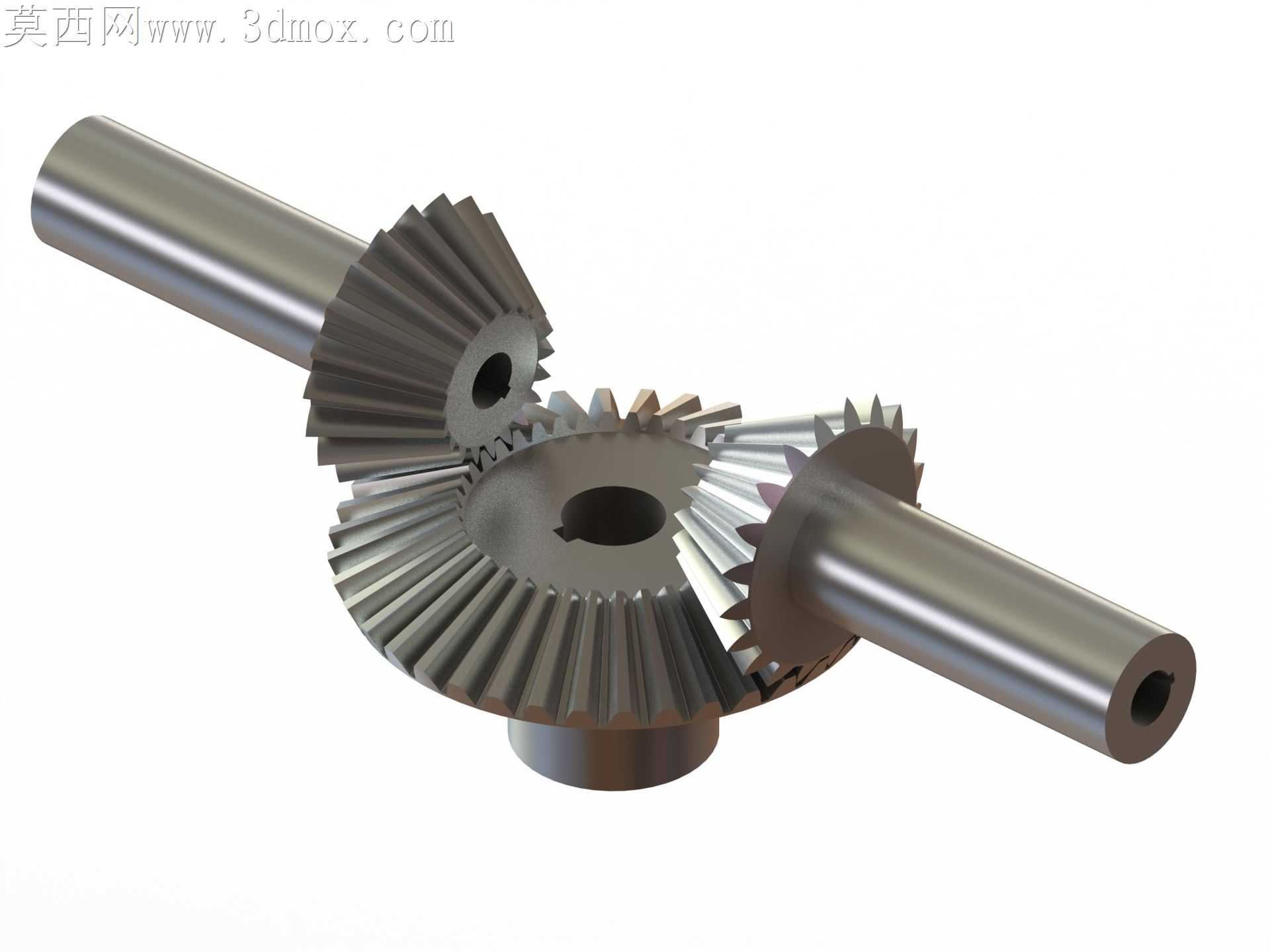

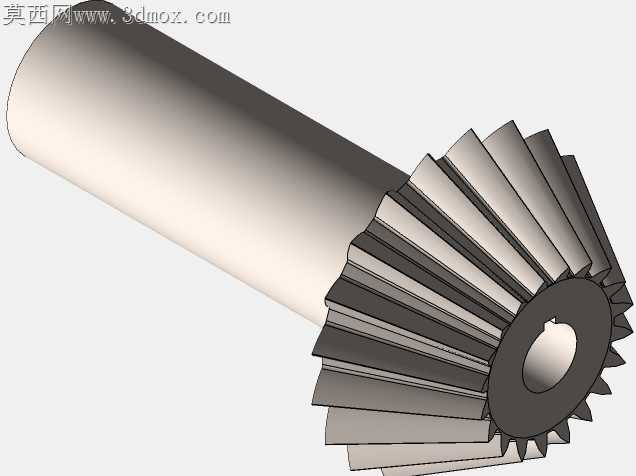

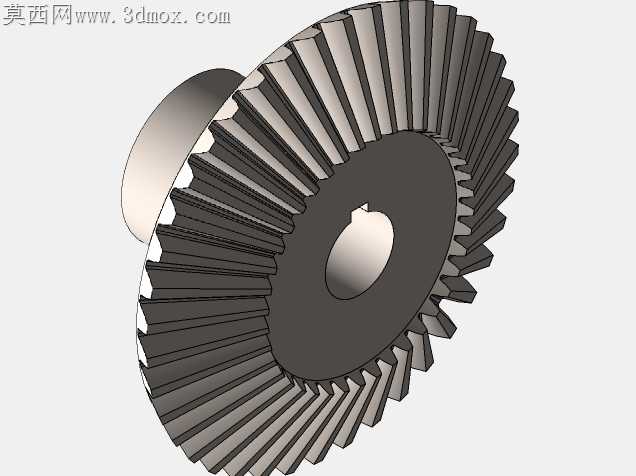

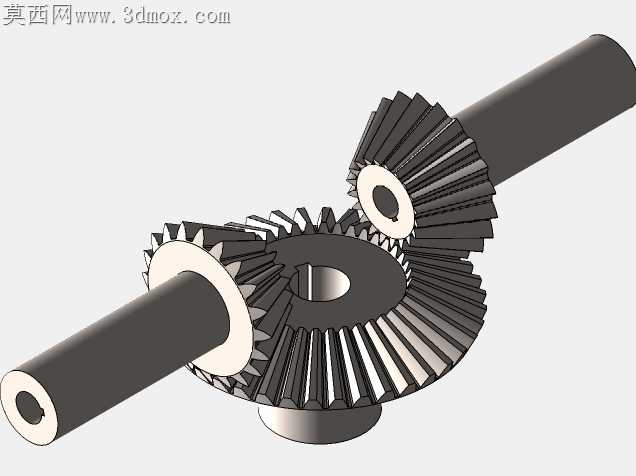

常规正交锥齿轮副仅能实现两相交轴的动力换向，遇到多轴同步分流传动的工况时，多组齿轮副堆叠往往出现轴系干涉、啮合间隙不均的问题，这套锥齿轮组正是针对这类空间受限的多轴传动场景做的结构适配。三个锥齿轮围绕中心大锥齿轮呈空间分布，每一处啮合齿面的接触区都避开了轴肩与轮毂的让位缺口，不会出现轮齿边缘剐蹭轴套的隐患。齿宽参数没有照搬标准等径锥齿轮的取值，小齿轮的齿宽略小于中心大齿轮的齿宽，加工时即便滚齿工序出现微小的轴向定位偏差，啮合接触区也不会偏移到齿端棱边，能避免长期运转出现的齿端崩角问题。每根齿轮轴的轴径与齿轮内孔的配合段都预留了合理的过盈量，轴端的中心孔既可以作为磨齿工序的定位基准，也能在装配时作为同轴度打表的检测基准，不需要额外设计工艺凸台，减少了后续机加工的去料工作量。齿轮轮毂的厚度做了梯度变化，靠近齿根的位置厚度更大，能抵消齿根传递扭矩带来的应力集中，靠近轴端的位置适当减薄，既不会影响轴系的整体刚性，也能给相邻的轴承、挡圈预留足够的安装空间，不会出现装配时零件互相顶死的情况。齿面的分锥角做了微小的修正补偿，抵消装配时轴承游隙带来的轴系偏摆，多轴同时啮合时不会出现个别齿轮副卡滞、其余齿轮副侧隙过大的问题，运转时的传动噪音比普通堆叠的锥齿轮组更低。轴与齿轮的连接没有额外设计键槽，靠过盈配合加端面点焊的方式固定，适合小扭矩、高转速的轻载传动场景，省去了键槽铣削的工序，也避免了键槽带来的轴截面应力削弱问题。轮齿的齿顶做了微小的倒角处理，装配时不需要反复修磨齿端就能顺利滑入啮合位置，装配效率能提升近四成，也能避免装配过程中齿端磕碰产生的毛刺嵌入啮合面，造成初期运转的异常磨损。
