FRC赛事用差速器转向齿圈结构

项目分类:齿轮 发布时间:2020-06-29 ID:116685

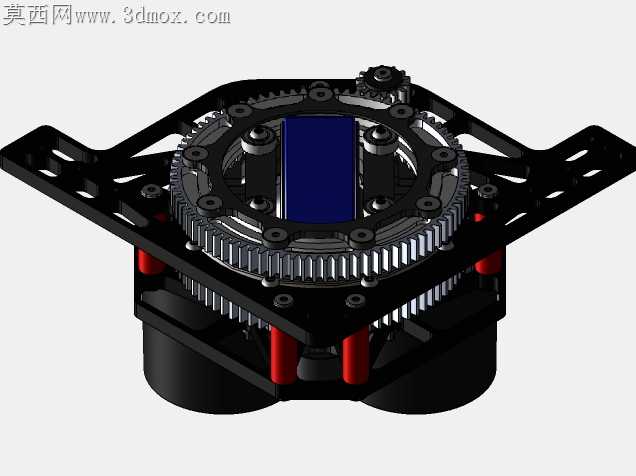

  • FRC赛事用差速器转向齿圈结构

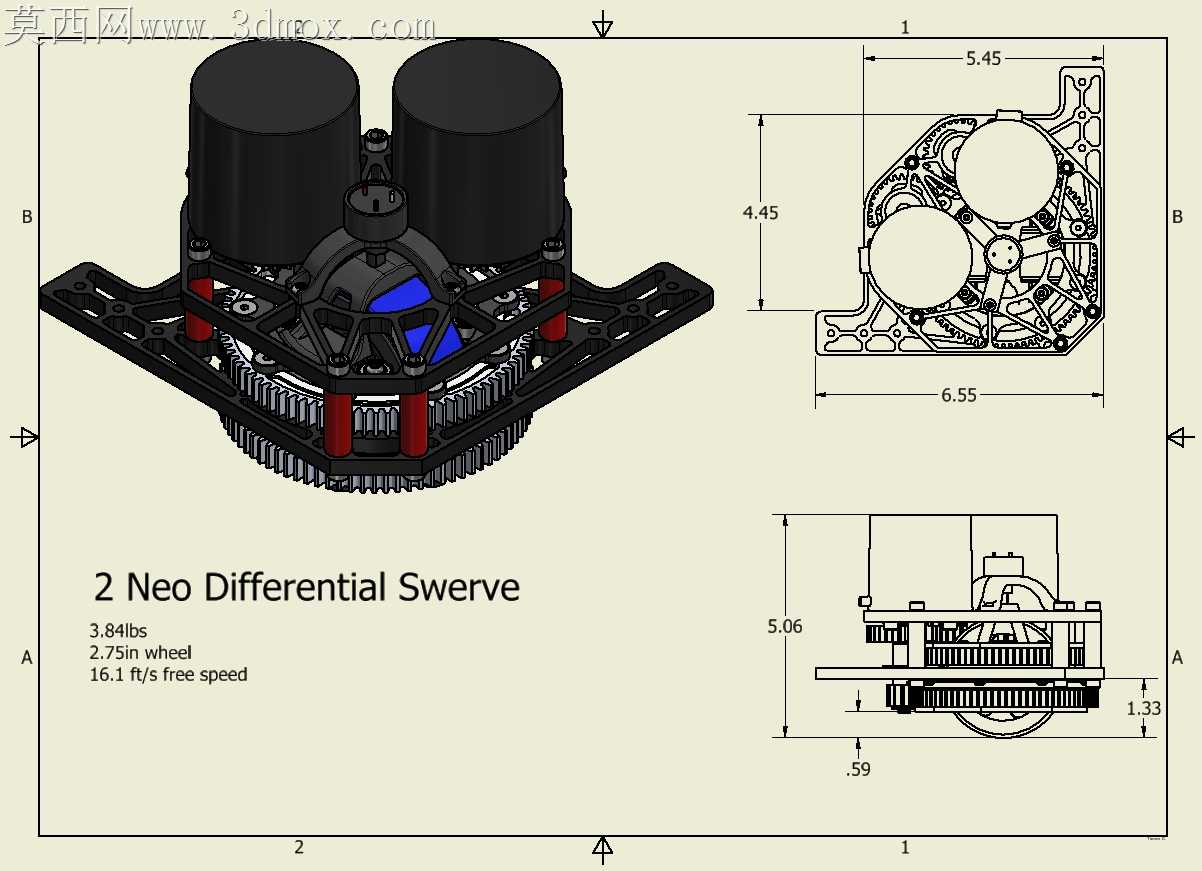

  • FRC赛事用差速器转向齿圈结构

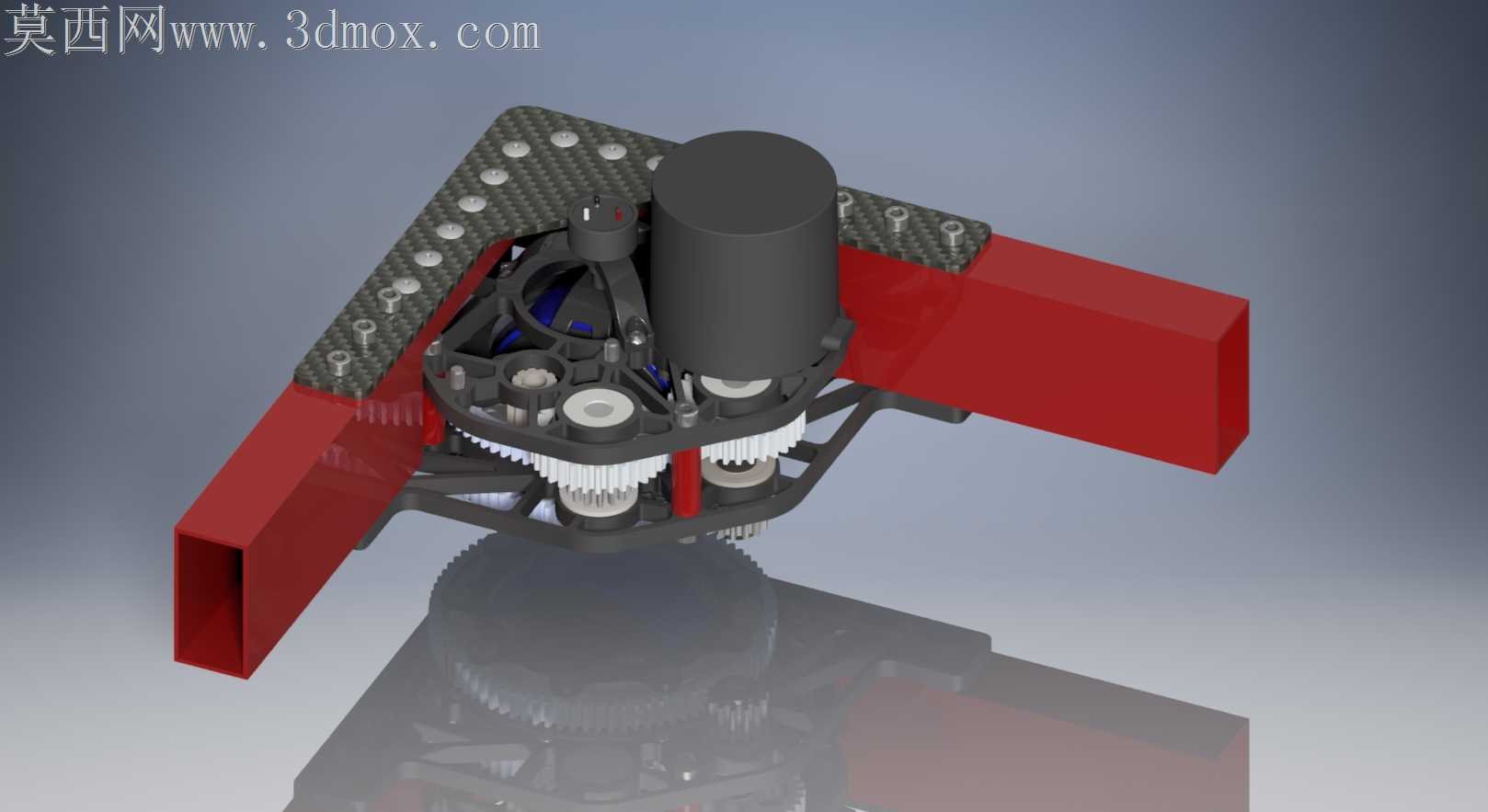

  • FRC赛事用差速器转向齿圈结构

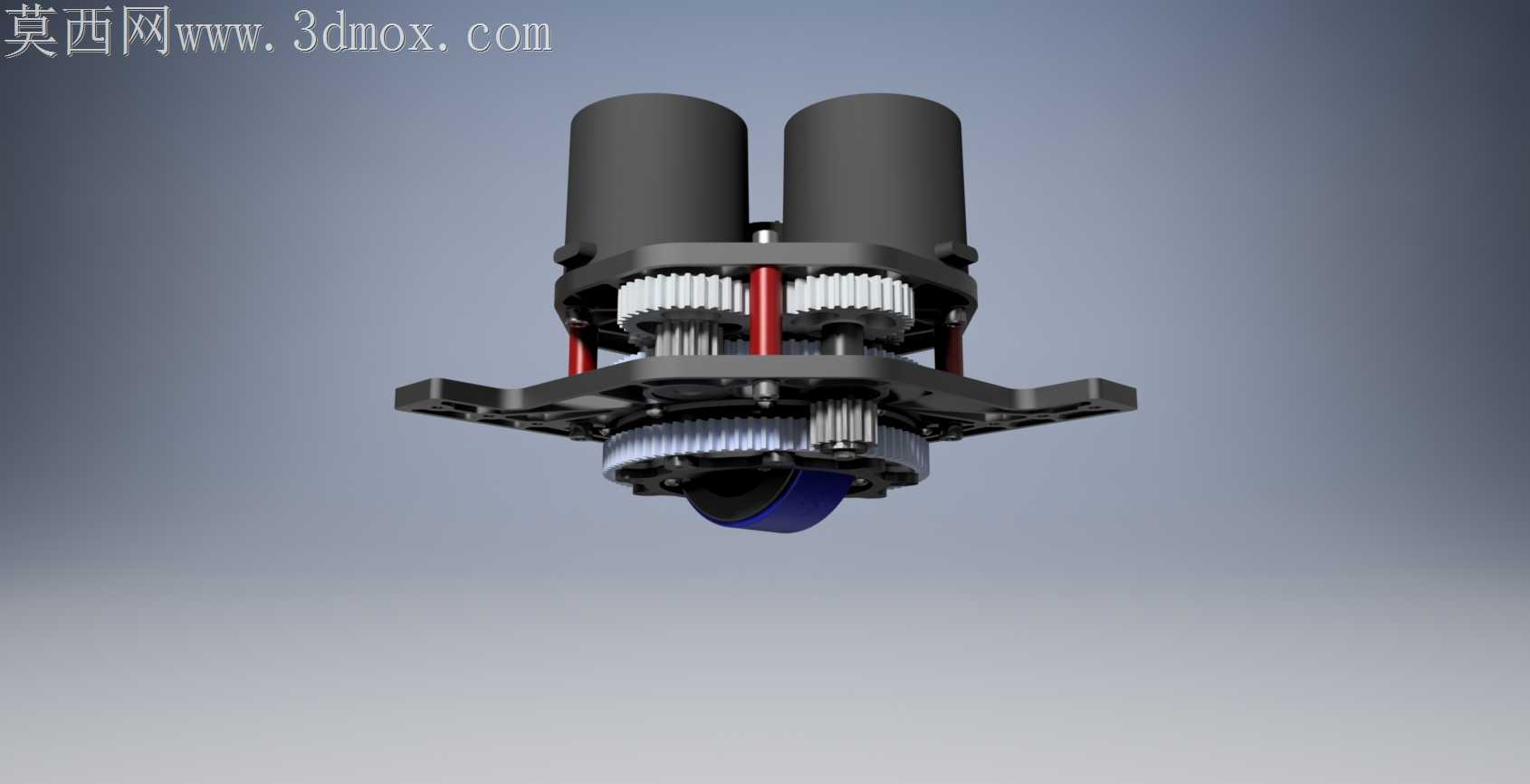

  • FRC赛事用差速器转向齿圈结构

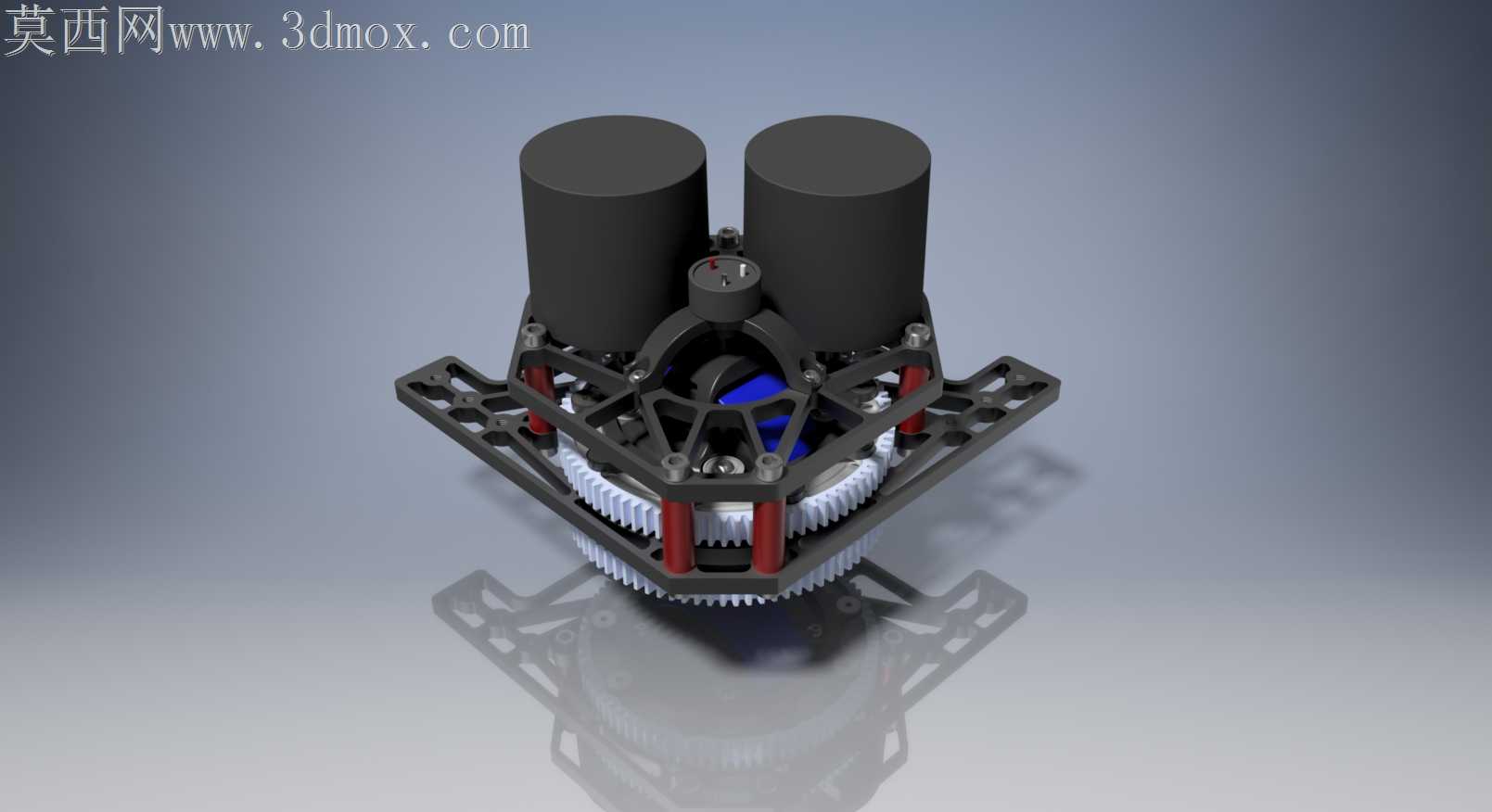

  • FRC赛事用差速器转向齿圈结构

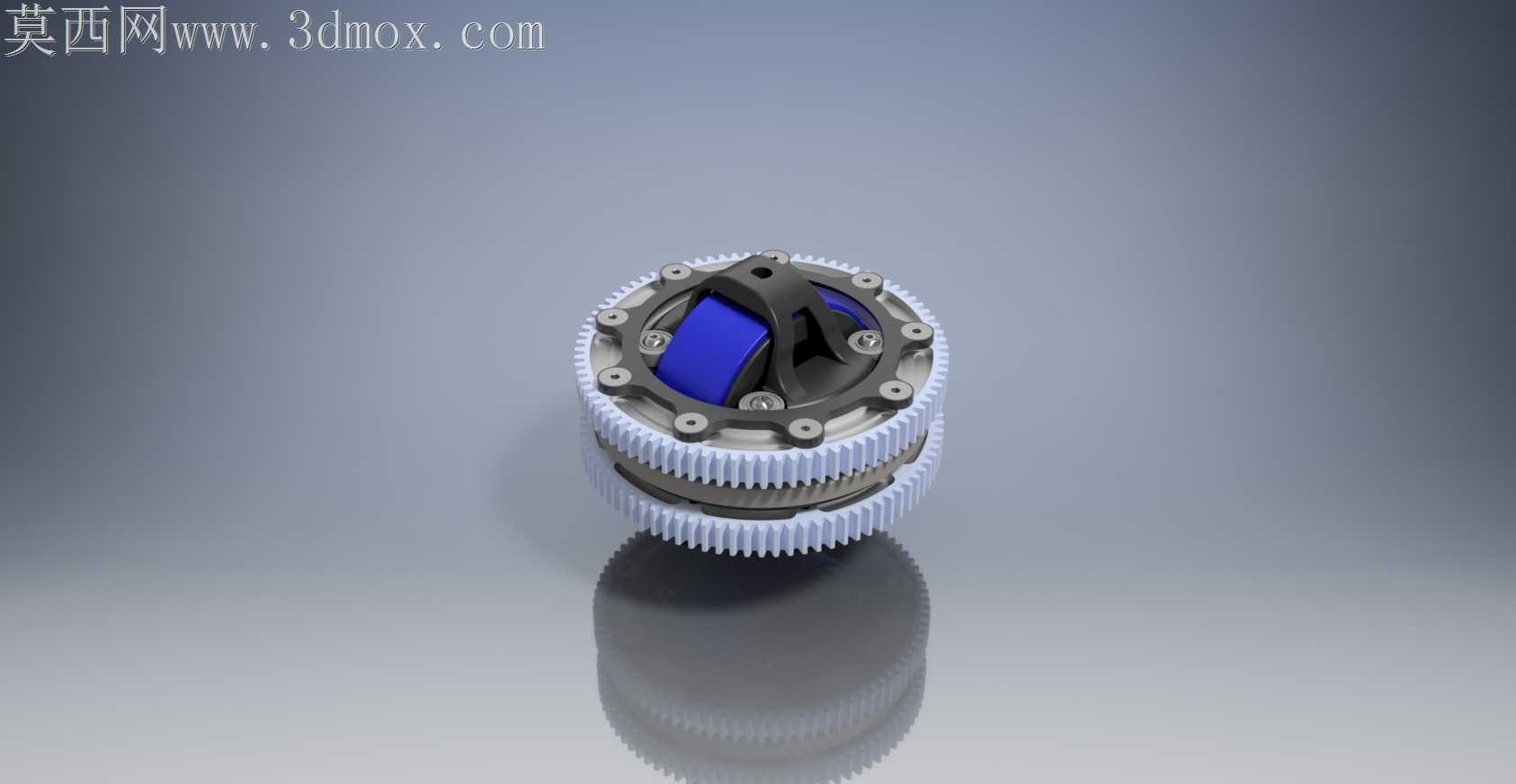

  • FRC赛事用差速器转向齿圈结构
  • FRC赛事用差速器转向齿圈结构

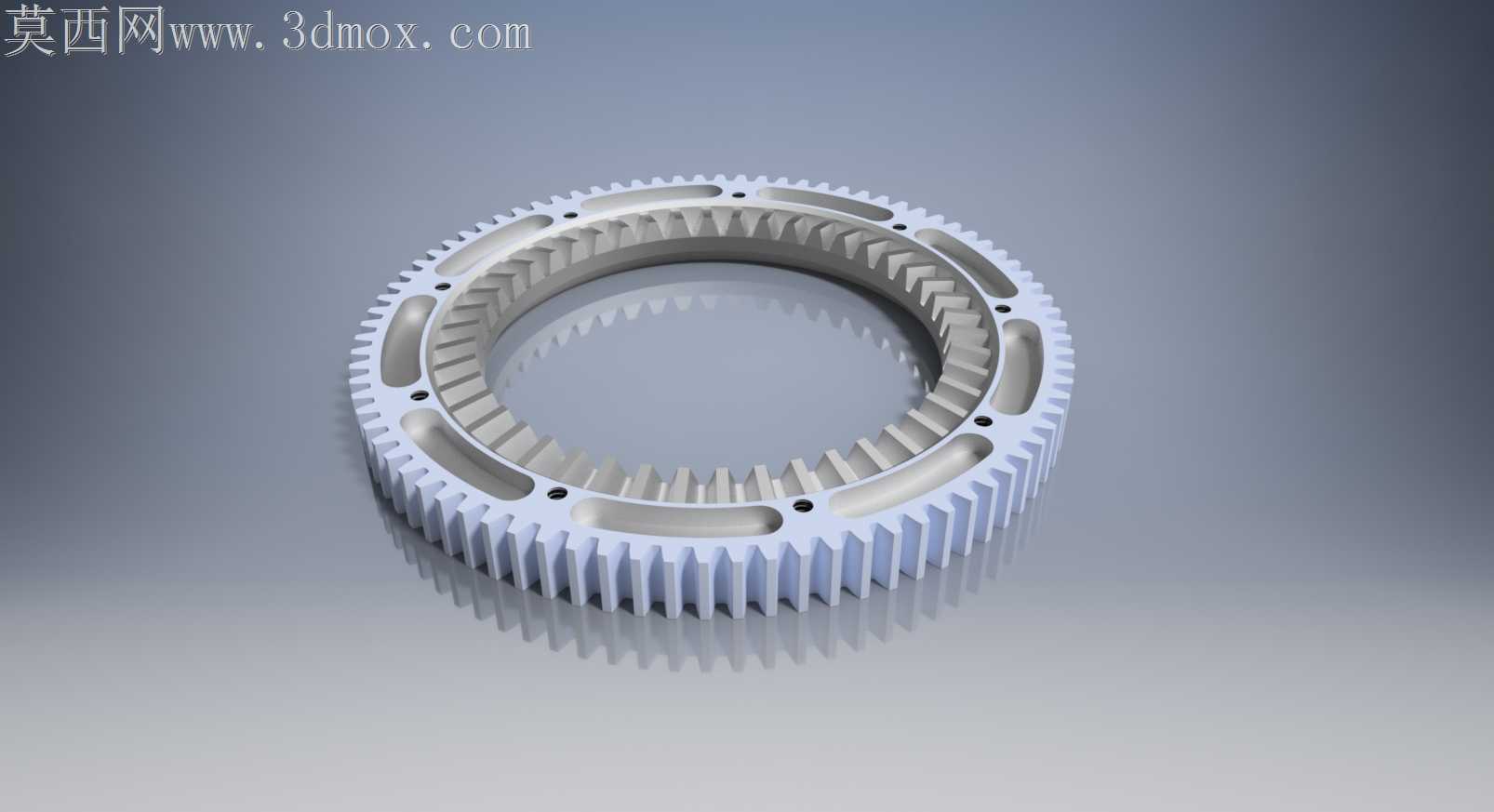

赛场急变载荷下内齿圈崩齿、外啮合跳齿的故障,是FRC机器人近地转向模块最常见的丢分诱因。这款齿圈的内齿廓做了0.12mm的齿顶修缘,不是照搬标准渐开线参数的通用件,修缘段刚好覆盖转向差速时行星齿轮啮入啮出的冲击区间,能抵消机器人急转时瞬时过载带来的齿面接触应力峰值,避免硬铝材质加工的齿圈在连续对抗中出现齿根微裂纹。外齿的齿向做了微鼓形修形,不是直齿全齿宽等接触的设计,转向架装配时哪怕轴承座存在0.05mm以内的同轴度偏差,鼓形齿面也能保证啮合接触区落在齿宽中部,不会出现偏载磨齿的问题。齿圈端面的六个沉孔位置公差控制在0.02mm以内,和差速器壳体装配时不需要额外配磨垫片,直接用内六角螺丝锁紧就能保证端面跳动在合格范围,省掉赛场调试时反复配装的时间。齿圈中间的环形减重槽不是随便挖的空腔,槽的径向宽度刚好避开内外齿的应力集中区,槽底做了R1.5的圆角过渡,不会因为减重削弱齿根的结构强度,同时能把零件重量控制在赛事限重的冗余区间内。齿圈周向分布的四个定位小槽,是给转向限位拨片预留的配合位,槽宽做了0.1mm的间隙配合公差,既能保证拨片顺利卡入实现差速锁止,又不会因为间隙过大出现转向虚位。齿面的阳极氧化层预留了0.03mm的厚度余量,加工时先做齿形精铣再做表面处理,不会因为氧化层厚度导致啮合间隙变小卡滞。内齿和外齿的分度圆同轴度公差设为0.015mm,差速动作时行星轮和外啮合的传动齿轮不会出现运动干涉,转向回正的响应速度能比普通齿圈快近0.2秒,在对抗赛事里这点响应差就能决定抢位的成败。齿圈外缘的倒角做了30度斜角而非普通45度倒角,装配时能更快对准壳体的定位止口,不会因为倒角过小刮伤壳体的配合面。
