齿条齿轮配合往复落架传动结构

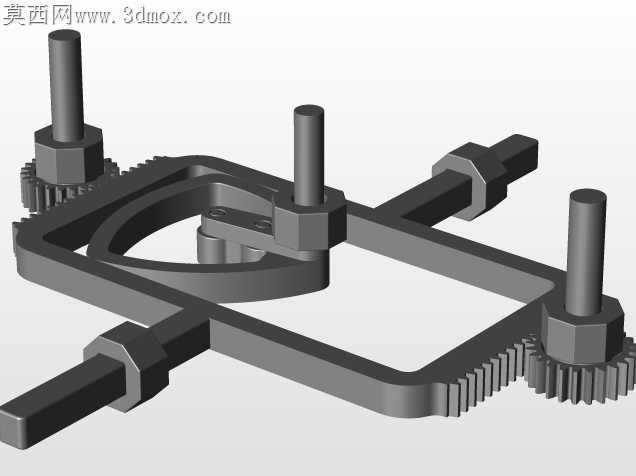

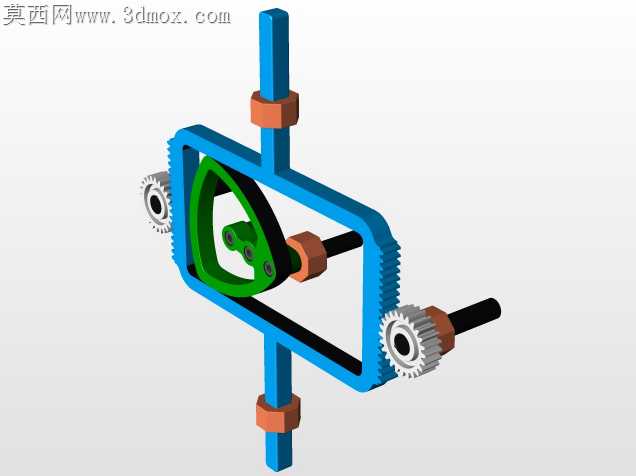

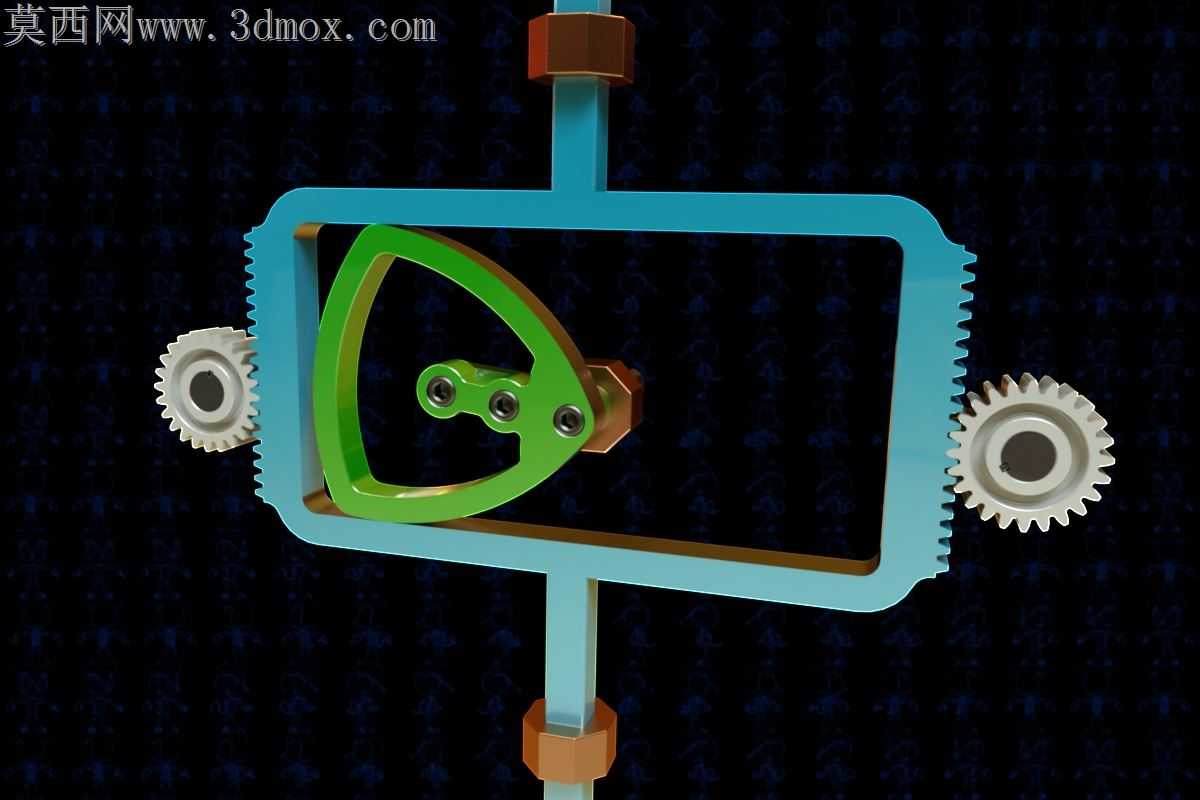

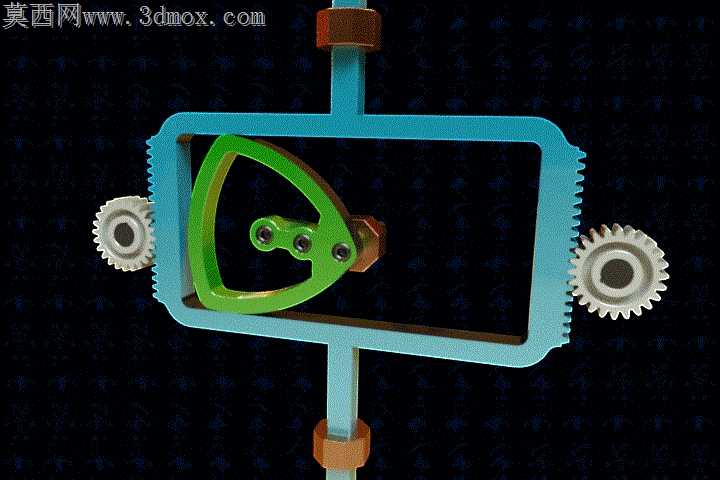

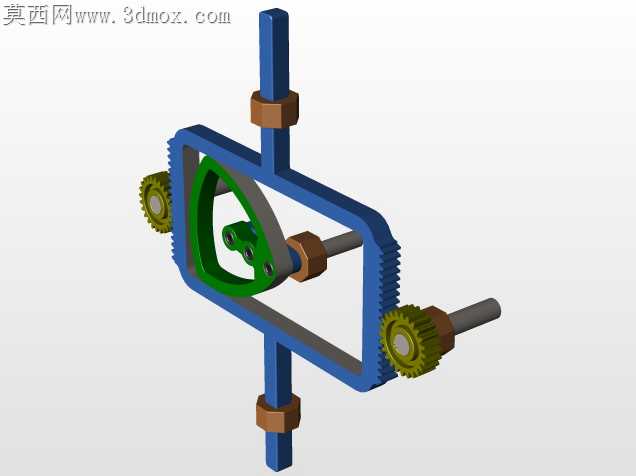

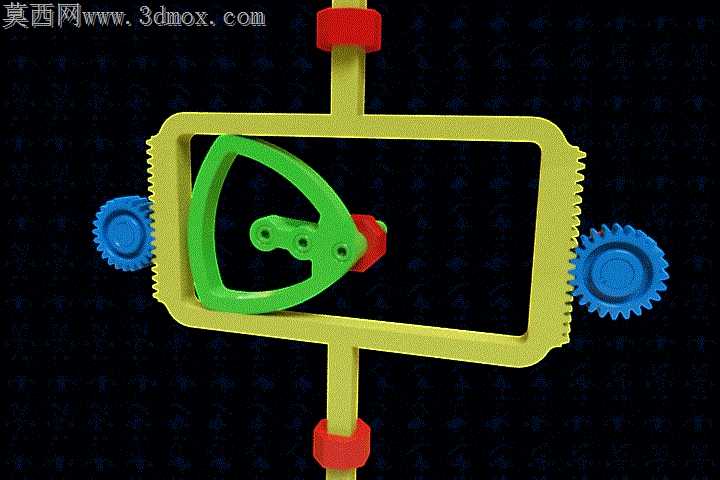

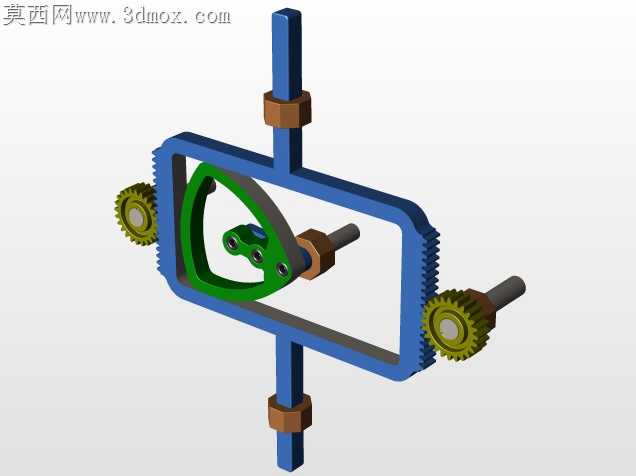

常规往复运动机构常依赖曲柄滑块实现，实际工况里滑块与导轨的滑动摩擦会随运行时长累积磨损，间隙放大后换向冲击会直接传导至动力端，不仅抬升运维成本，高速工况下还容易出现卡滞故障。这套往复落架齿轮结构完全跳开了滑动副的固有缺陷，用带齿框型构件与两侧定轴齿轮、中心三角凸轮的配合，把旋转输入直接转化为框体的直线往复输出，全程啮合传动没有滑动摩擦损耗，传动效率比传统曲柄滑块结构高出近两成。

框体两侧的齿条齿形做了修缘处理，齿顶特意留出0.1mm的倒角量，避免齿轮啮入啮出时出现齿顶干涉，中心三角凸轮的三个安装孔位同轴度公差控制在0.02mm以内，凸轮与框体内壁的接触弧面做了等距偏移处理，保证凸轮转动时始终和框体内壁保持线接触，不会出现局部应力集中导致的框体变形。两侧的定轴齿轮和框体齿条的中心距特意留了0.03mm的可调间隙，装配时可以通过调整支撑轴的固定座位置补偿加工误差，避免过紧导致的传动卡滞或者过松出现的回程误差。

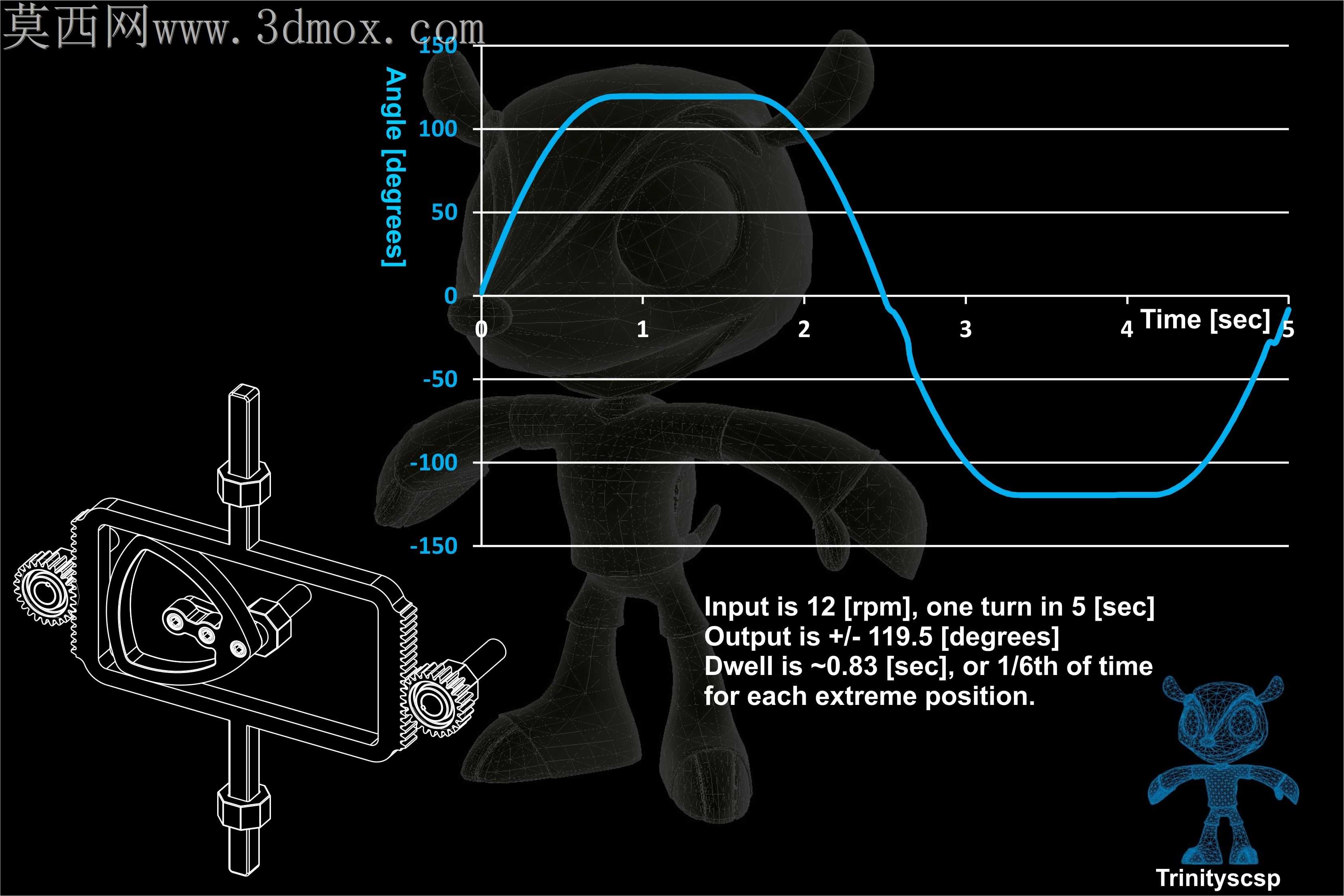

框体上下的导向轴和支撑座的配合选用了间隙配合公差，导向轴表面做了硬化处理，硬度达到HRC45以上，长期往复运动也不会出现轴面磨损拉毛的问题。中心三角凸轮的轮廓曲线经过反复验算，换向时的加速度曲线连续无突变，能把换向冲击降到最低，哪怕每分钟往复次数达到120次，机构运行也不会出现明显的振动噪音。和传统往复结构比，这套构件没有易损的滑块衬套，所有传动副都是齿轮啮合或者凸轮接触，日常运维只需要定期补充润滑脂即可，适合用在轻载高速的往复送料、分拣工位上。

实际装配过程中要注意两侧齿轮的相位对齐，必须保证框体运行到行程端点时，两侧齿轮同时和齿条啮合到位，不然会出现单侧受力偏载，长期运行会导致框体倾斜卡滞。中心凸轮的固定螺栓要加防松垫片，避免高速转动时螺栓松动导致凸轮移位，打坏框体内壁。这套结构的所有零件都可以采用常规铣削、滚齿工艺加工，没有复杂曲面或者特殊工艺要求，加工成本可控，非常适合作为机械原理实训的拆装案例，也可以直接改用到小型自动化设备的往复执行端。
