四孔加厚重载合页结构设计

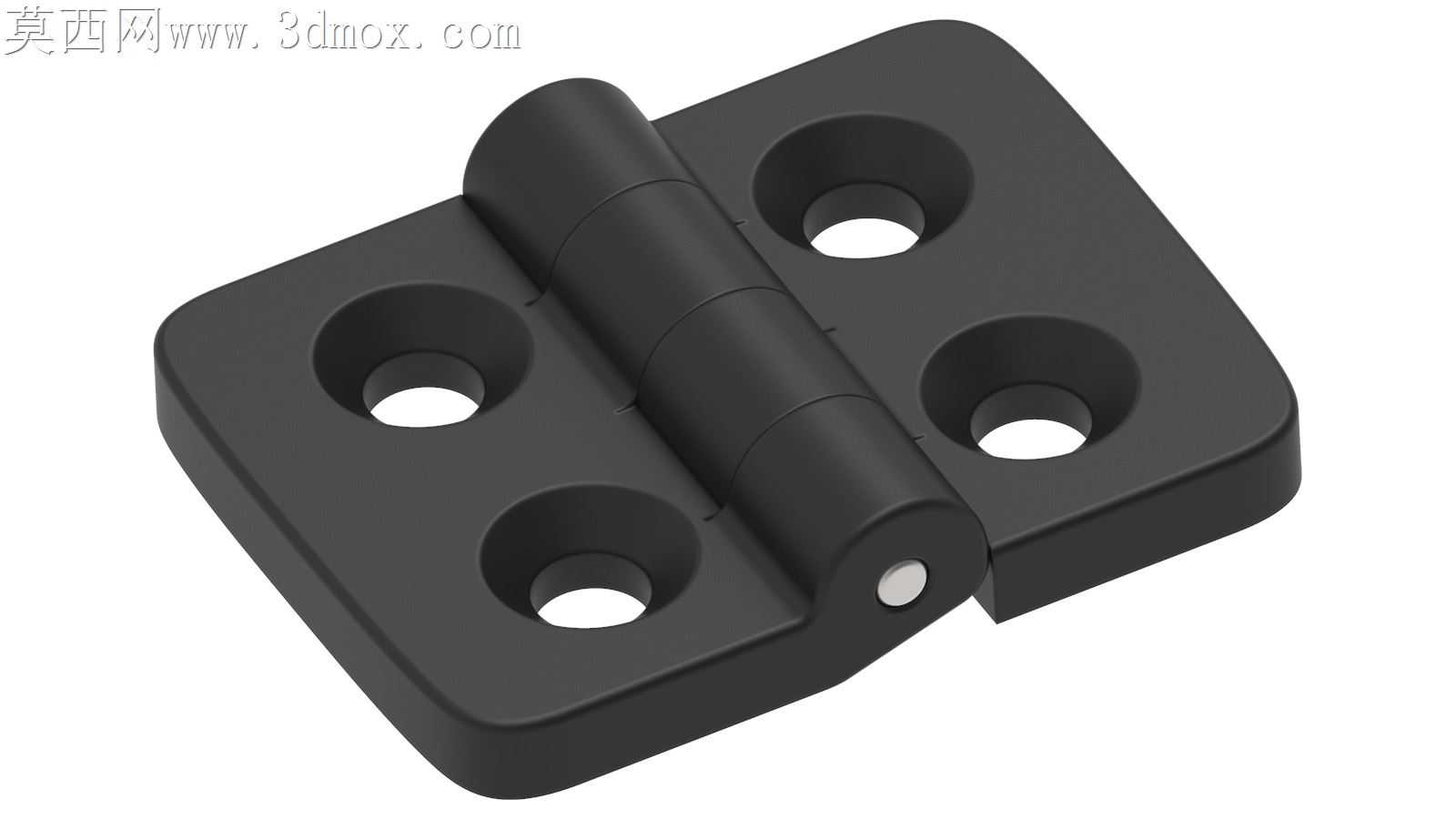

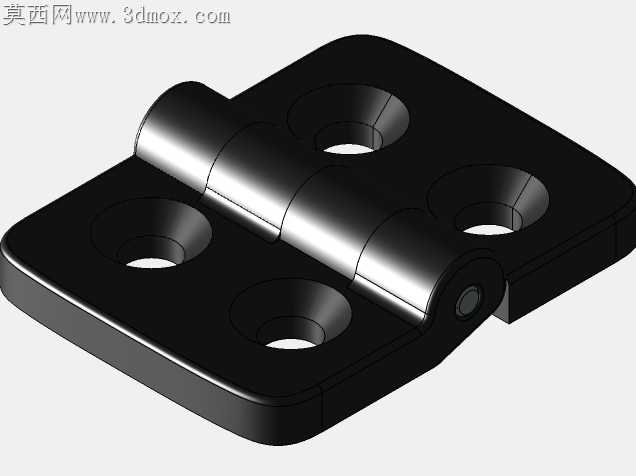

车间里常规薄款合页用在重型设备舱门、厚钣金防护门上，用不了半年就会出现轴套磨损、页片拉扯变形的问题，甚至出现安装孔位崩裂、门体下坠刮擦地面的隐患，这款四孔加厚合页的结构设计，完全是冲着解决这类重载场景的失效问题去的。页片边缘做了R3的圆角过渡，没有尖锐的直角棱边，既避免了安装调试时割伤操作人员，也消除了直角处的应力集中点——之前做过的失效件拆解里，近六成的合页页片断裂，都是从直角边的应力集中位置开始萌生裂纹的。四个安装沉孔的深度做了精准匹配，M4和M5规格的内六角螺丝拧入后，螺丝头部能完全沉入沉孔内，不会突出页片表面，关门时不会出现螺丝刮蹭门框、门体无法完全闭合的问题，沉孔底部还做了0.2mm的深度余量，就算螺丝头部有轻微的镀层厚度公差，也不会出现顶死的情况。中间的铰接轴套做了三段式的分段结构，不是整根通长的轴套，每段轴套之间预留了0.15mm的装配间隙，就算页片表面做喷塑、电泳的表面处理，镀层厚度带来的尺寸偏差也不会让轴套之间卡涩，开合的时候能保持顺滑的阻尼感，不会出现刚装完就转不动的情况。轴的末端做了翻边铆点固定，不是用卡簧或者销钉外露的结构，不会出现设备运行过程中销钉脱落、轴串出来导致门体掉落的风险，铆点的位置做了沉台处理，整个合页安装后表面没有突出的零件，不会勾挂车间里的线缆、操作工的工作服。页片的厚度做到了8mm，比普通民用合页厚了近一倍，安装孔的孔位间距做了对称排布，不管是左开门还是右开门都能通用，不用单独开左右两套模具，也不用仓储备两种规格的配件，能减少现场安装的错装概率。合页开合的最大角度做到了180度，完全打开的时候两个页片能贴平，不会出现角度限位导致设备门无法完全打开、检修时空间不足的问题。轴和轴套之间预留了合理的配合间隙，就算现场有粉尘、少量的切削液溅入，也不会出现锈死卡涩的情况，日常维护只需要半年滴一次润滑油就能保持顺畅开合，不用频繁拆换配件。页片的背面做了0.1mm的微凹处理，安装的时候和钣金面之间能预留出密封胶条的压缩空间，不会出现胶条被压死失去密封效果、或者胶条垫着合页导致安装不牢的问题。
