外骨骼助力型XOS机器人结构设计

这款外骨骼助力机器人的结构设计，核心围绕负重场景下的人体动作跟随与动力辅助需求展开，从实际工程落地的角度，优先解决传统负重作业中人体负荷过载、长时间作业易产生肌肉劳损的痛点。在实际应用场景中，这类设备可覆盖物流搬运、野外负重行军、重型装备维修辅助、灾后救援负重行进等多个领域，能够在穿戴者完成弯腰、行走、抬举重物等动作时，通过关节处的动力输出抵消大部分负重的重力传导，让穿戴者在背负数十公斤载荷的状态下，依然能保持接近无负重状态的动作灵活性，大幅降低长时间负重作业带来的关节损伤风险。

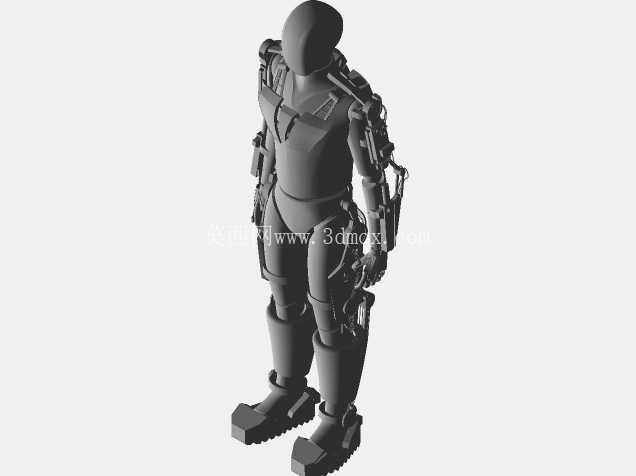

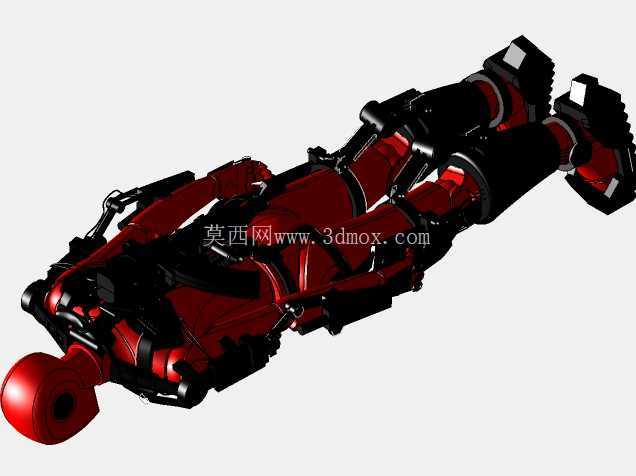

从结构设计思路来看，整体采用拟人化的关节排布逻辑，所有转动副的旋转轴线完全匹配人体对应关节的运动轴线，避免穿戴过程中出现运动干涉或者额外的动作阻力。躯干部分采用高强度轻量化的复合承力框架，背部的载荷挂载点直接与下肢承力结构连通，负重的重力不需要经过人体腰椎传导，而是通过外骨骼的腿部结构直接传递到地面，从力的传导路径上卸掉人体腰椎承受的垂直压力。下肢的髋、膝、踝三个主要关节都设置了对应的自由度，髋关节保留屈伸、内收外展两个主动自由度，适配人体行走时的胯部摆动需求；膝关节以屈伸自由度为核心，搭配阻尼调节结构，在行走支撑相提供足够的刚性支撑，摆动相则释放自由度保证动作流畅；踝关节保留屈伸与侧方微调的被动自由度，适配不平整路面的行走姿态调整，避免崴脚风险。

上肢部分的结构设计同样匹配人体手臂的运动范围，肩、肘关节设置助力输出模块，在穿戴者抬举重物时提供向上的托举力，降低手臂肌肉的持续发力负荷。所有与人体接触的绑缚位置都预留了尺寸调节余量，可适配不同身高、不同体型的穿戴者，绑缚点的位置避开人体肌肉收缩的凸起区域，防止长时间穿戴造成局部压迫不适。关节处的动力模块采用集成化设计，将驱动单元、传动结构、力反馈传感器整合在关节壳体内部，减少整体结构的外凸体积，避免在狭窄作业空间内出现磕碰干涉。

从安装边界与尺寸适配角度，整体结构的下肢长度调节范围覆盖160cm到190cm身高人群的腿长参数，躯干部分的背带长度可根据穿戴者的躯干长度无级调整，上肢臂长调节范围适配不同臂展的使用需求。整体结构的外轮廓宽度不超过人体自然站立的肩宽范围，厚度方向控制在背部挂载载荷后不超出常规背包的厚度尺寸，保证穿戴者可以顺利通过常规宽度的门洞、狭窄的设备检修通道，不会因为外骨骼的额外体积影响作业可达性。关节的运动角度范围严格限制在人体关节的安全活动区间内，当关节转动到人体活动极限角度时会触发机械硬限位，防止动力输出过大造成关节过伸损伤。

在结构细节处理上，所有承力部件都经过拓扑优化设计，在保证结构强度满足额定负重载荷3倍安全系数的前提下，尽可能削减非承力区域的材料厚度，降低整体设备自重。关节处的传动结构采用低背隙的传动方案，保证动力输出的响应速度跟得上人体的动作节奏，不会出现助力滞后导致的动作拖拽感。各个转动副位置都设置了密封结构，可适应户外雨天、扬尘环境下的正常使用，满足野外作业的环境适应性要求。足部的连接结构采用快拆设计，可搭配不同类型的作业鞋靴使用，不需要穿戴者更换专用鞋具，提升穿戴的便捷性。

实际作业过程中，这套结构的力反馈系统可实时采集穿戴者的动作意图，在检测到穿戴者有抬起重物的动作趋势时，提前输出对应的助力扭矩，让整个助力过程自然流畅，不会出现动作与助力不同步的违和感。当穿戴者处于静止站立状态时，关节可自动锁定进入支撑模式，不需要持续消耗动力就能维持负重的支撑状态，降低能源消耗，延长单次充电的连续作业时长。结构上的所有线束都采用内藏式布线，顺着结构件的内部走线槽布置，外部没有裸露的线缆，避免作业过程中线缆被外物勾挂造成损坏，也减少了清理维护的难度。
