框架式水下作业探测机器人结构设计

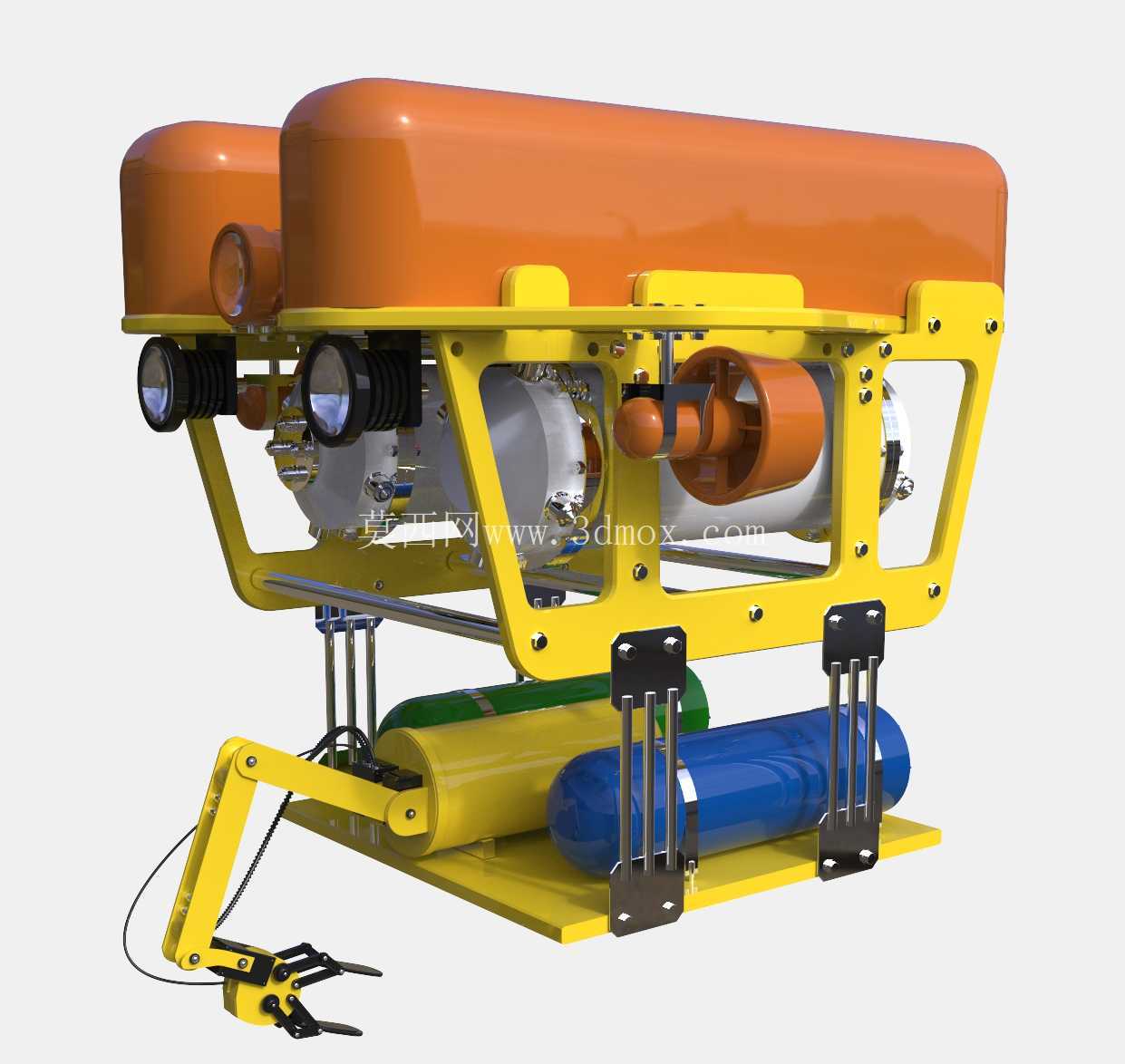

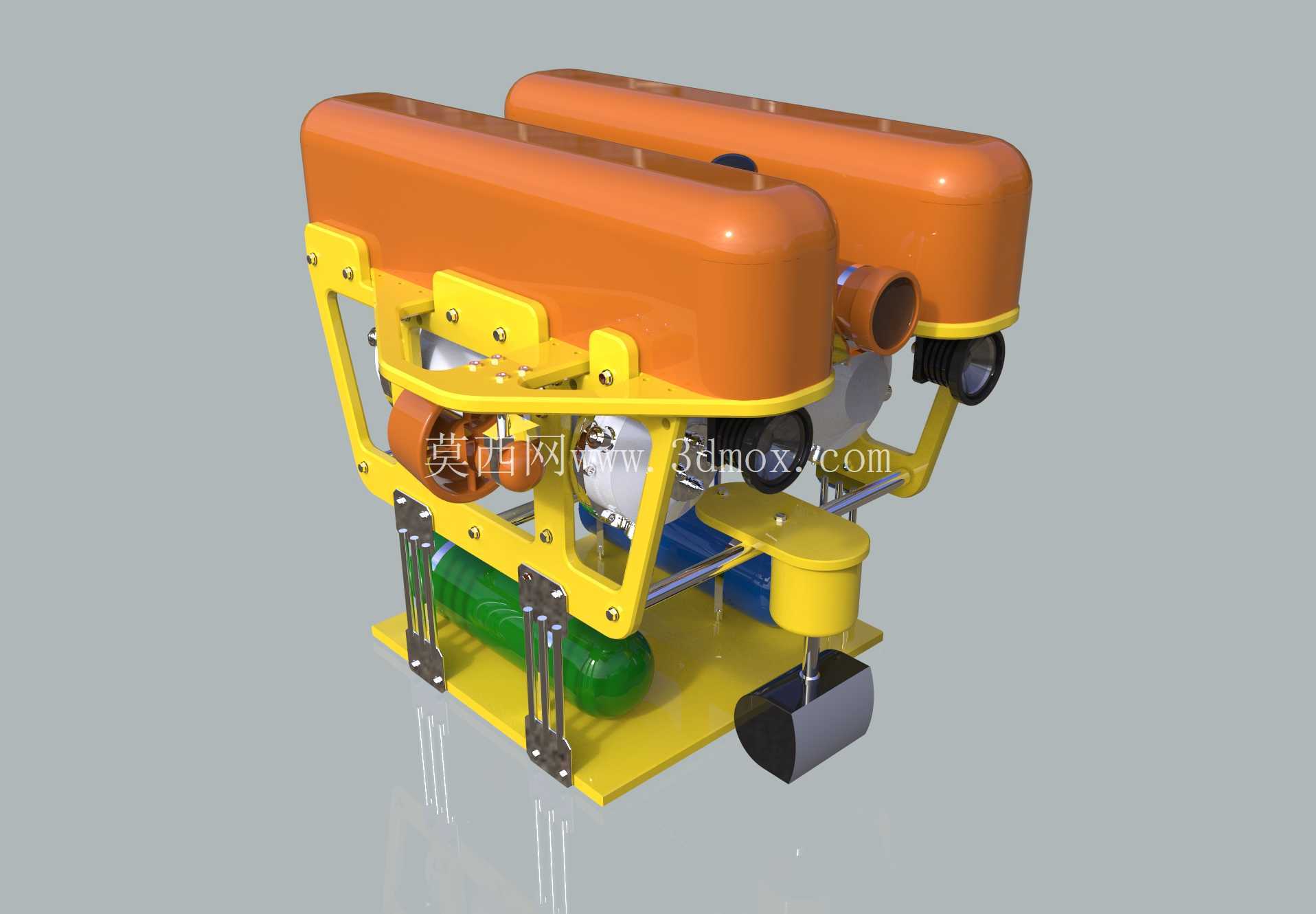

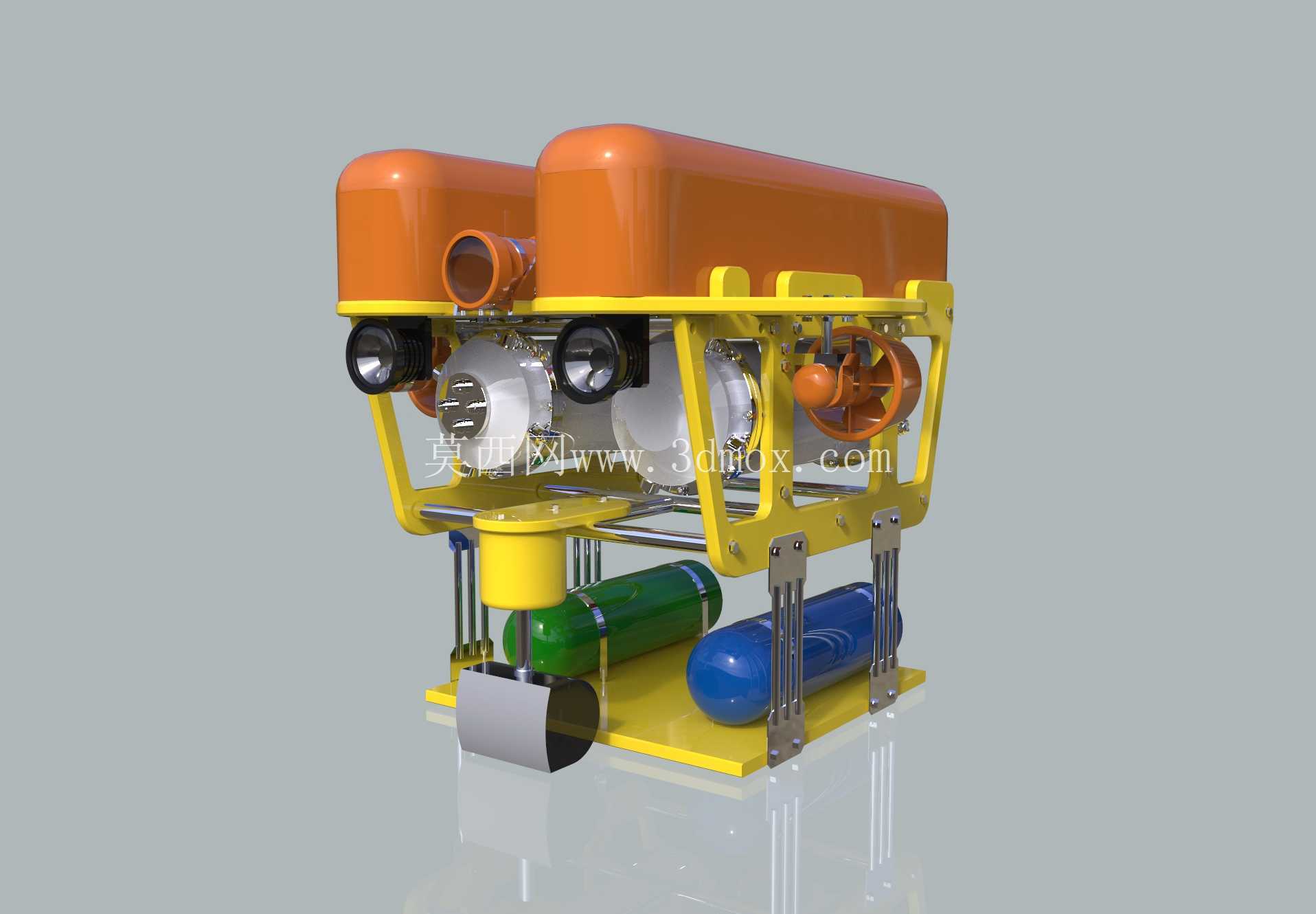

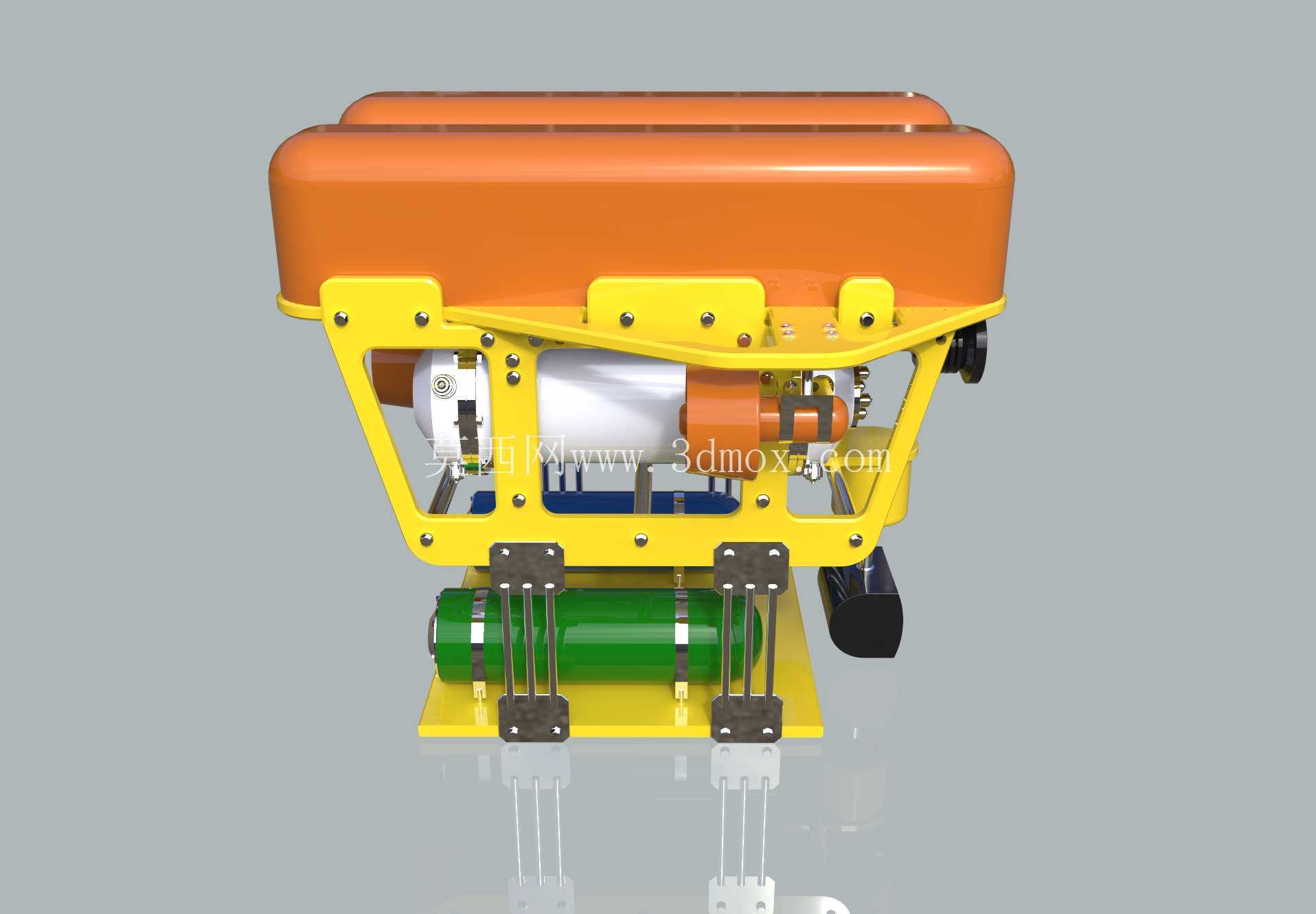

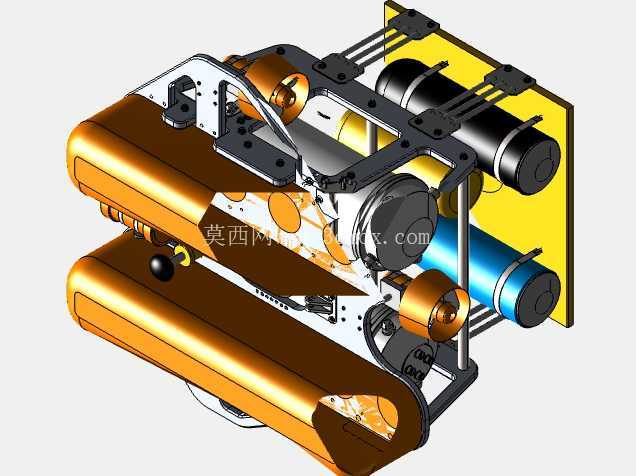

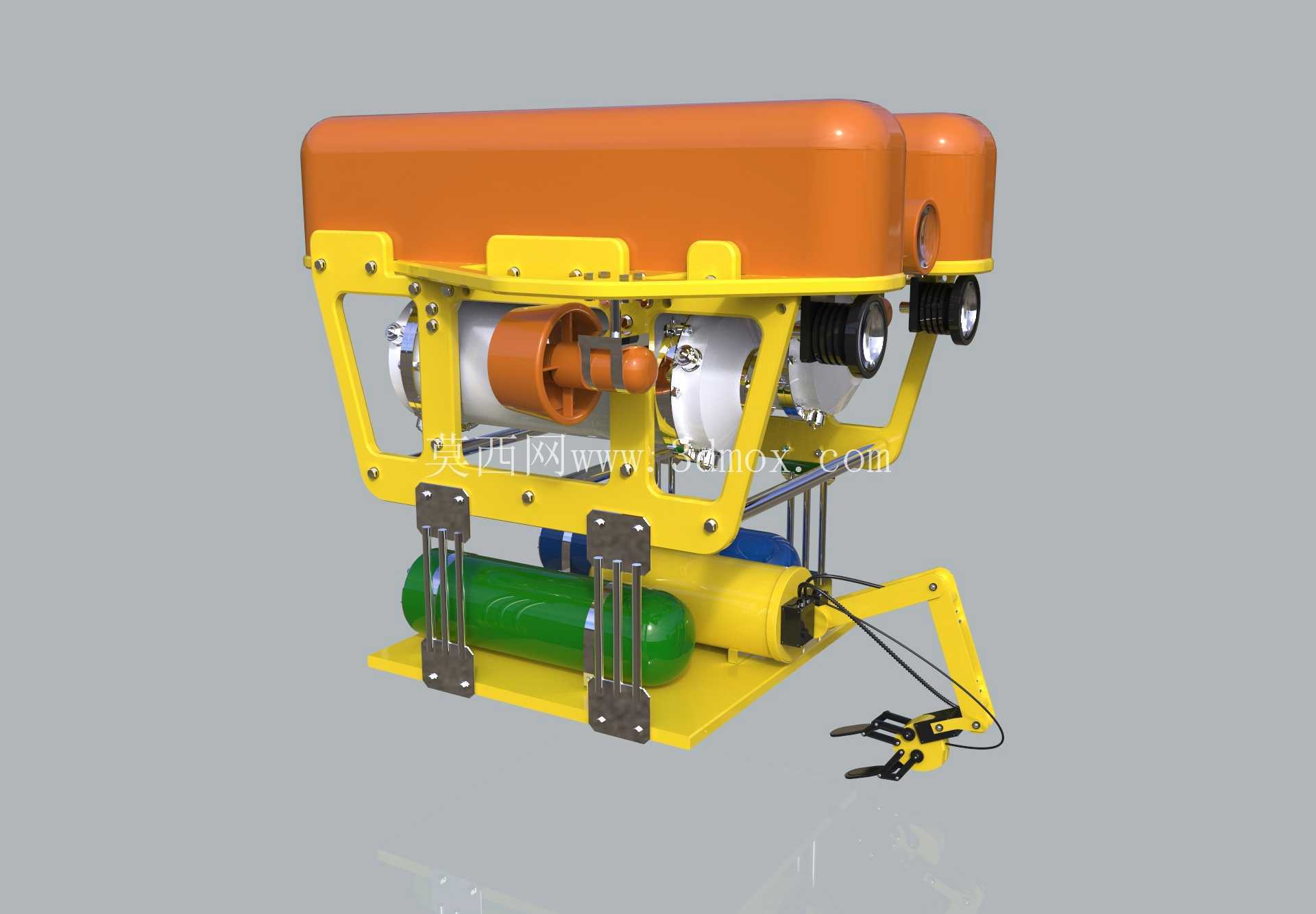

　　这款水下作业设备采用开式框架承载结构，整体布局充分考虑水下流体阻力与配重平衡需求，上层布置两个橙色浮力材料模块，为整机提供近零浮力支撑，避免作业过程中额外消耗推进动力维持姿态。框架主体采用高强度铝合金型材拼接成型，所有连接点位均做钝化防腐处理，适配海水长期浸泡的作业环境，型材连接处预留标准安装孔位，可根据不同作业任务快速拓展搭载传感器、采样装置或作业工具。设备前部对称布置两组水下照明模组与高清摄像单元，照明角度可通过支架微调，能够在浑浊水下环境提供足够视场范围的照明支撑，摄像单元密封舱采用耐压石英玻璃视窗，可满足大深度水下的密封承压要求。

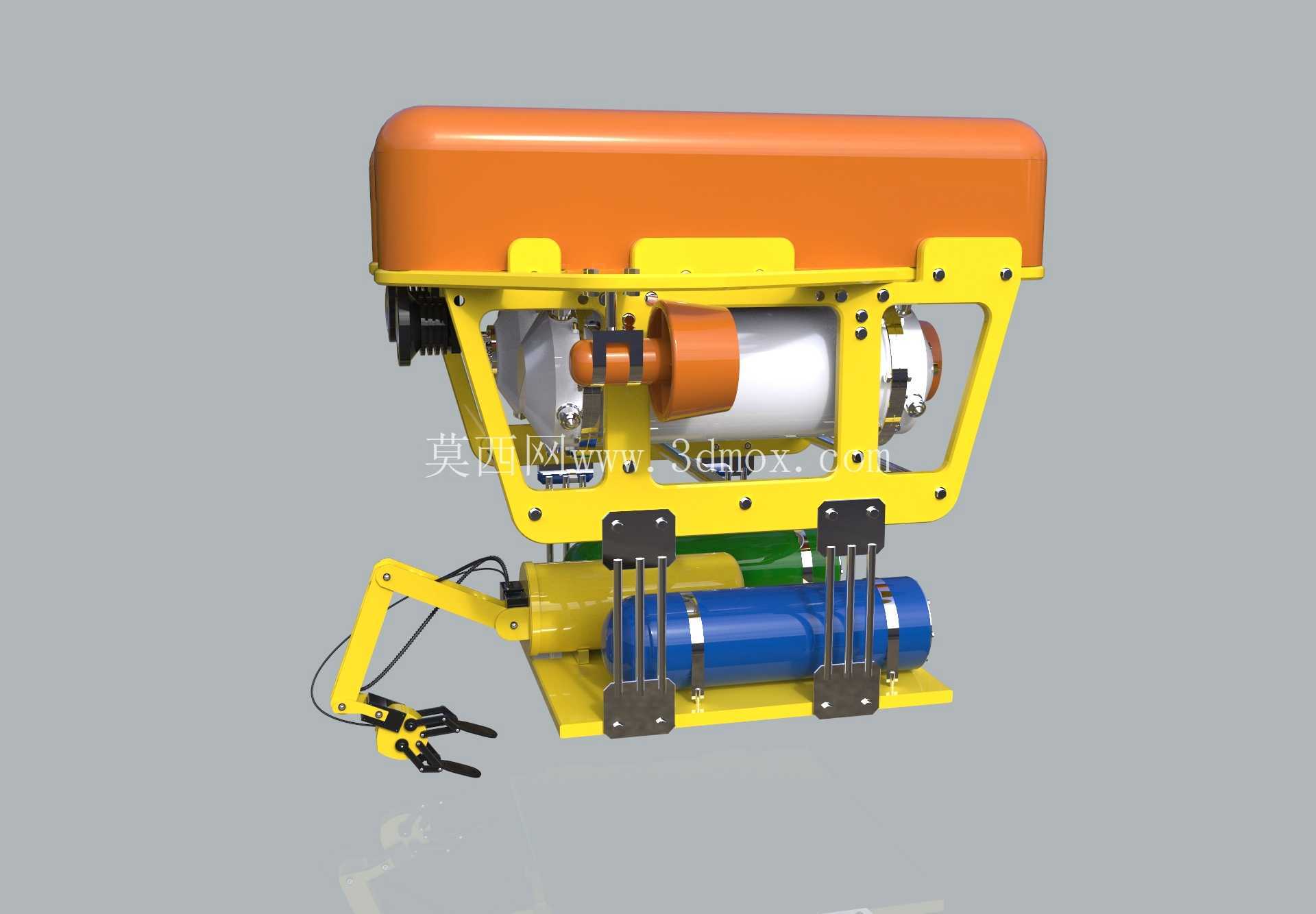

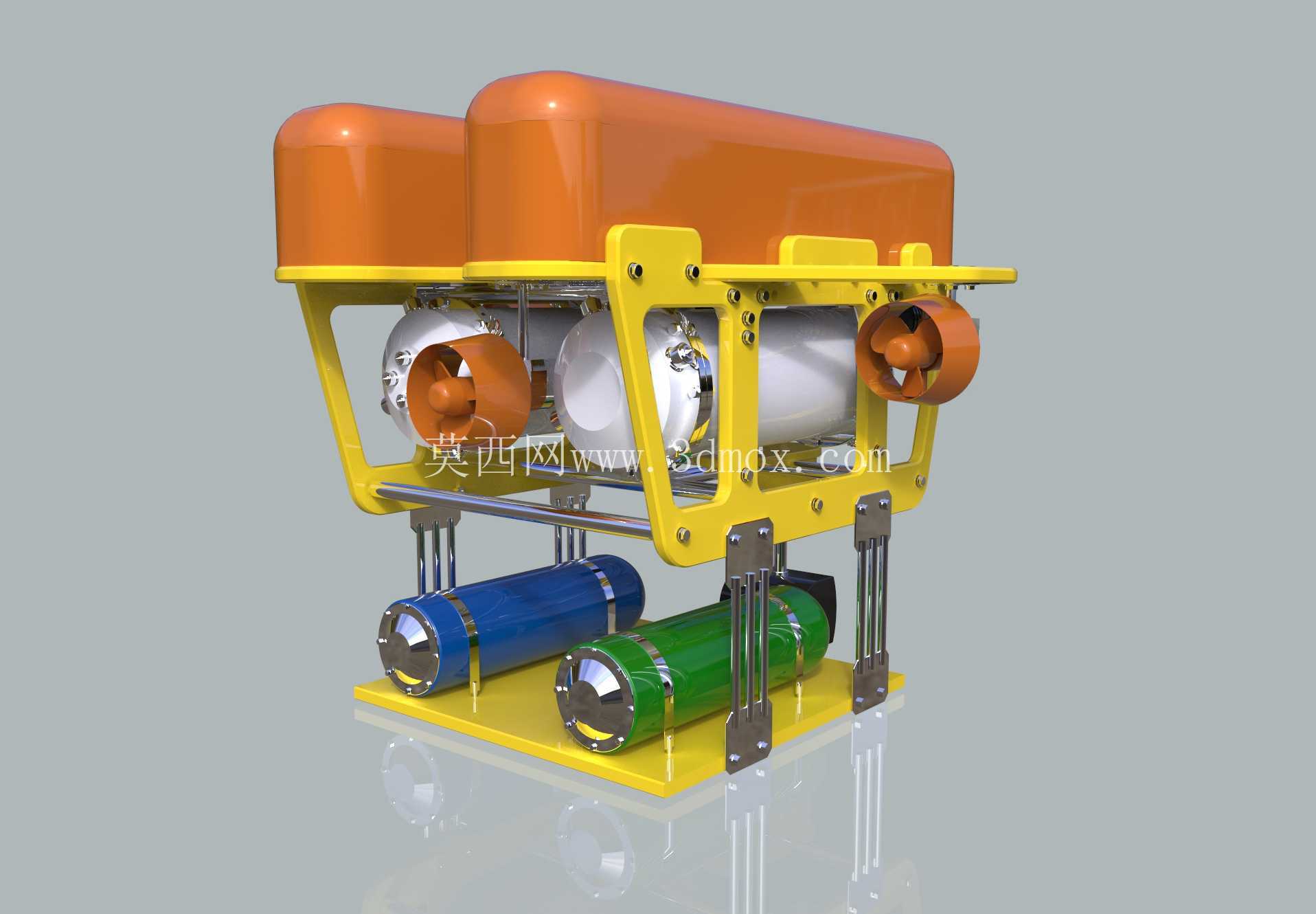

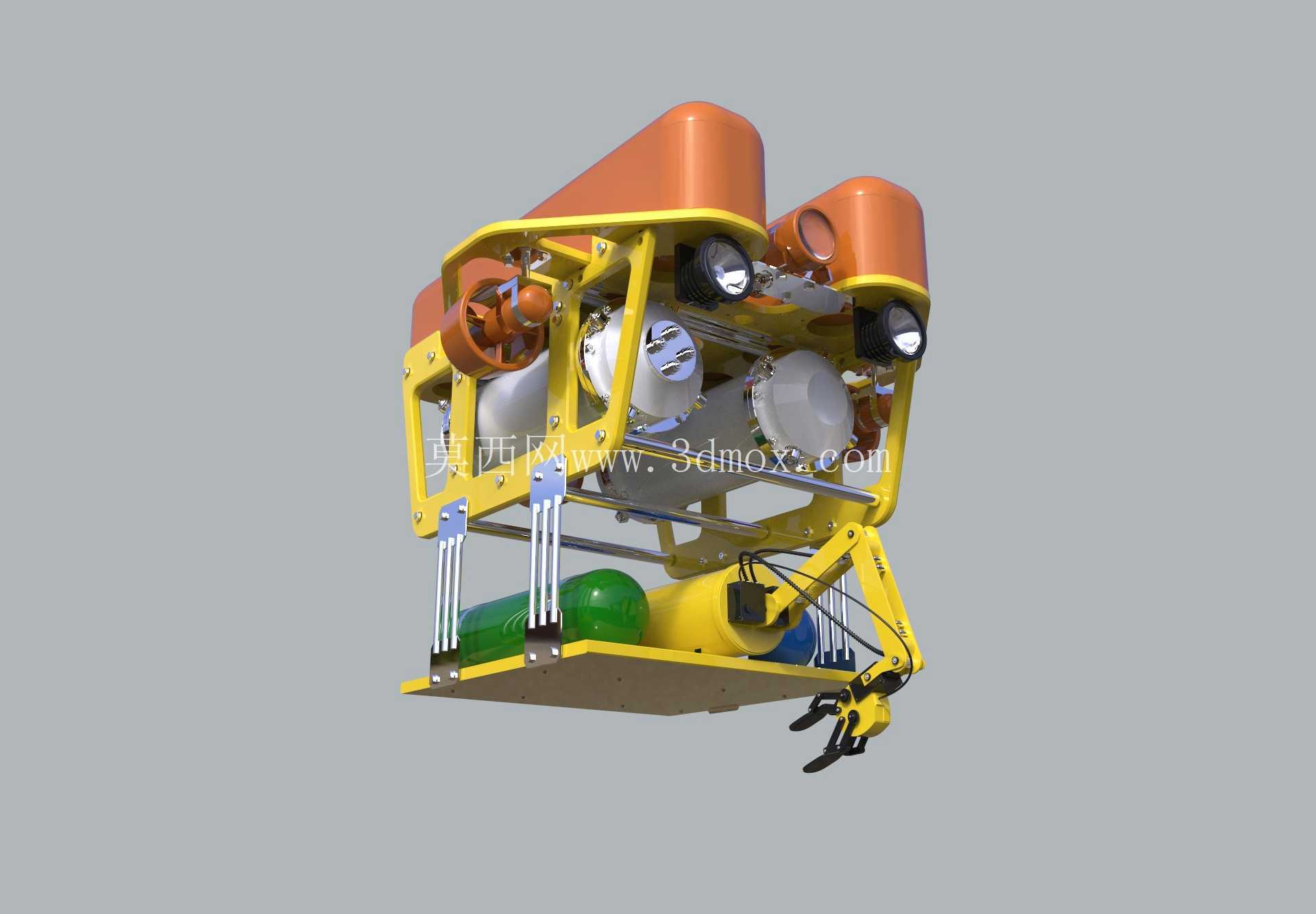

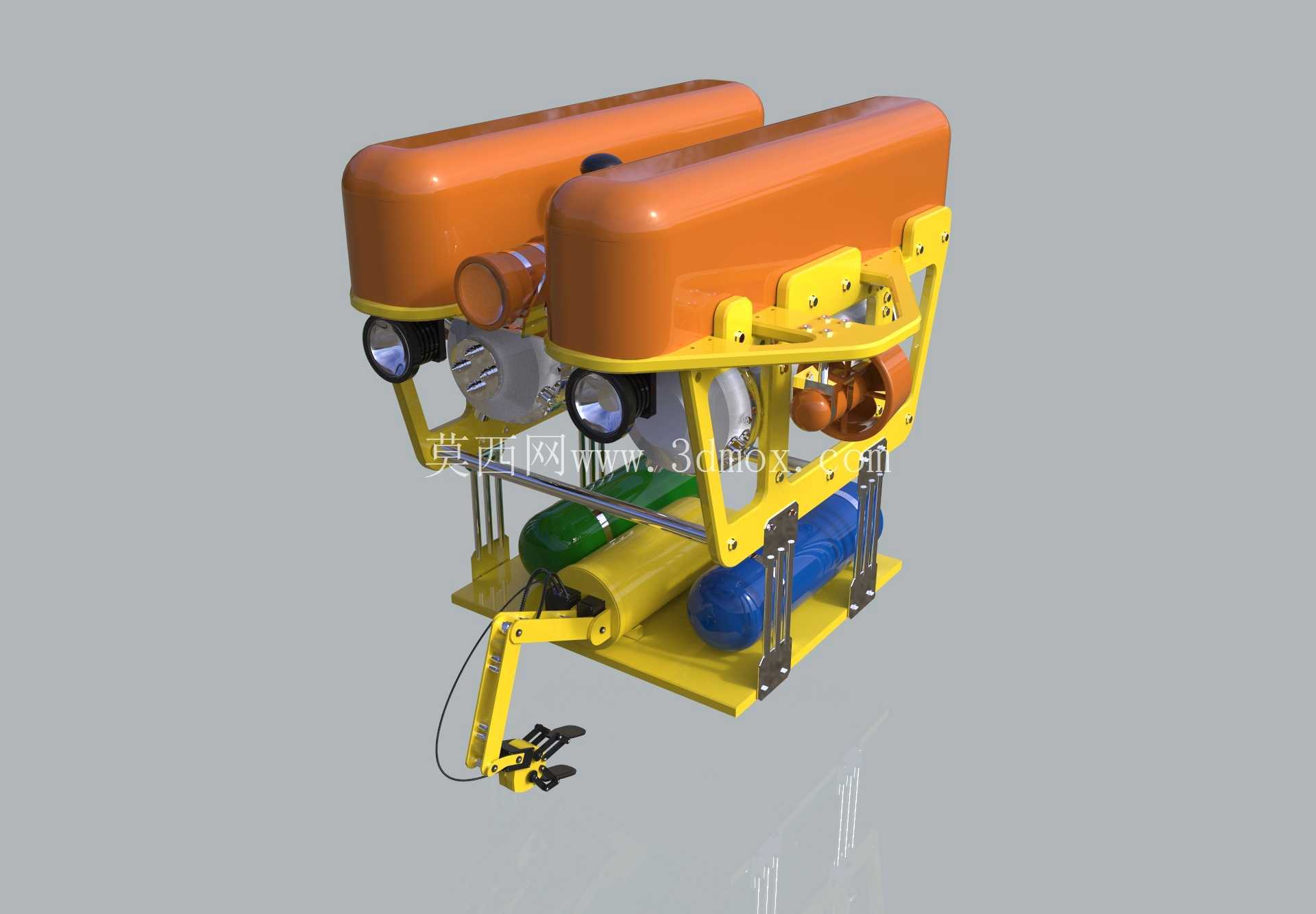

　　中部集成多组矢量推进器，水平方向推进器负责设备进退、转艏动作，垂直方向推进器控制设备升沉与定深悬停，推进器均采用密封磁耦合传动结构，避免动密封长期磨损带来的渗漏风险，动力线缆通过水密接插件与控制舱连接，接插件插拔力经过校准，既保证密封可靠性，也方便现场维护更换。设备前部搭载多自由度机械作业臂，臂体采用铝合金镂空结构降低自重，关节处采用防水舵机驱动，末端可更换夹爪、剪切工具或采样刷，能够完成水下异物清理、样本抓取、结构件紧固等精细化作业动作，机械臂走线全部隐藏在臂体内部线槽内，避免线缆在水流扰动下勾挂水下障碍物。下层框架布置两组耐压电子舱与配重模块，蓝色耐压舱内置电池组与运动控制单元，黄色舱体搭载通讯模块与传感器数据采集板卡，所有舱体端盖均采用双O型圈密封结构，端盖压紧螺栓采用对角预紧工艺，保证密封面受力均匀，舱体与框架之间通过减震橡胶垫连接，降低推进器运转带来的振动对精密电子元件的影响。设备整体安装边界充分考虑运输与下放需求，框架外围无突出尖锐结构，所有外露螺栓头均做圆弧包覆处理，避免下放过程中刮蹭脐带缆或作业船舷。

　　从结构设计逻辑来看，这款设备优先保障了水下作业的可靠性与维护便捷性，框架式结构相比一体式耐压壳体，能够大幅降低后期改装拓展的成本，用户可根据不同作业场景，在预留安装位加装声呐、水质传感器、水下定位信标等设备，不需要对主体结构做大规模改动。浮力材料的布置位置经过重心浮心匹配计算，设备在无动力状态下可保持正浮姿态，即使出现动力中断故障，也能依靠自身浮力缓慢上浮至水面，降低设备丢失风险。推进器的布局经过水动力仿真验证，多推进器协同工作时可实现全向移动，在水下结构检测、坝体探伤、近海考古、水产养殖巡检等场景下，能够灵活穿过狭窄缝隙，靠近待检测目标获取清晰影像数据。

　　机械臂的作业范围覆盖设备前部120度扇区，作业半径可满足近距离操作需求，臂体负载能力经过标定，可在水流扰动下稳定夹持小型作业工具，完成常规水下运维任务。设备的电气走线全部沿框架内侧的理线架布置，每间隔固定距离采用扎带固定，线缆外层包裹防腐蚀波纹管，避免长期受海水浸泡出现老化破损，所有水密接插件均设置防脱卡扣，防止水下作业过程中受水流冲击出现松脱。从三维建模角度来看，这款模型完整还原了设备的装配层级关系，框架型材的拼接间隙、密封舱的安装定位、推进器的角度预设、机械臂的关节活动范围都按照实际工程参数搭建，可直接用于结构验证、作业仿真模拟，也可作为水下装备设计的参考原型，帮助设计人员快速完成方案迭代，减少重复建模的工作量。
