大马力船用舷外推进动力装置结构

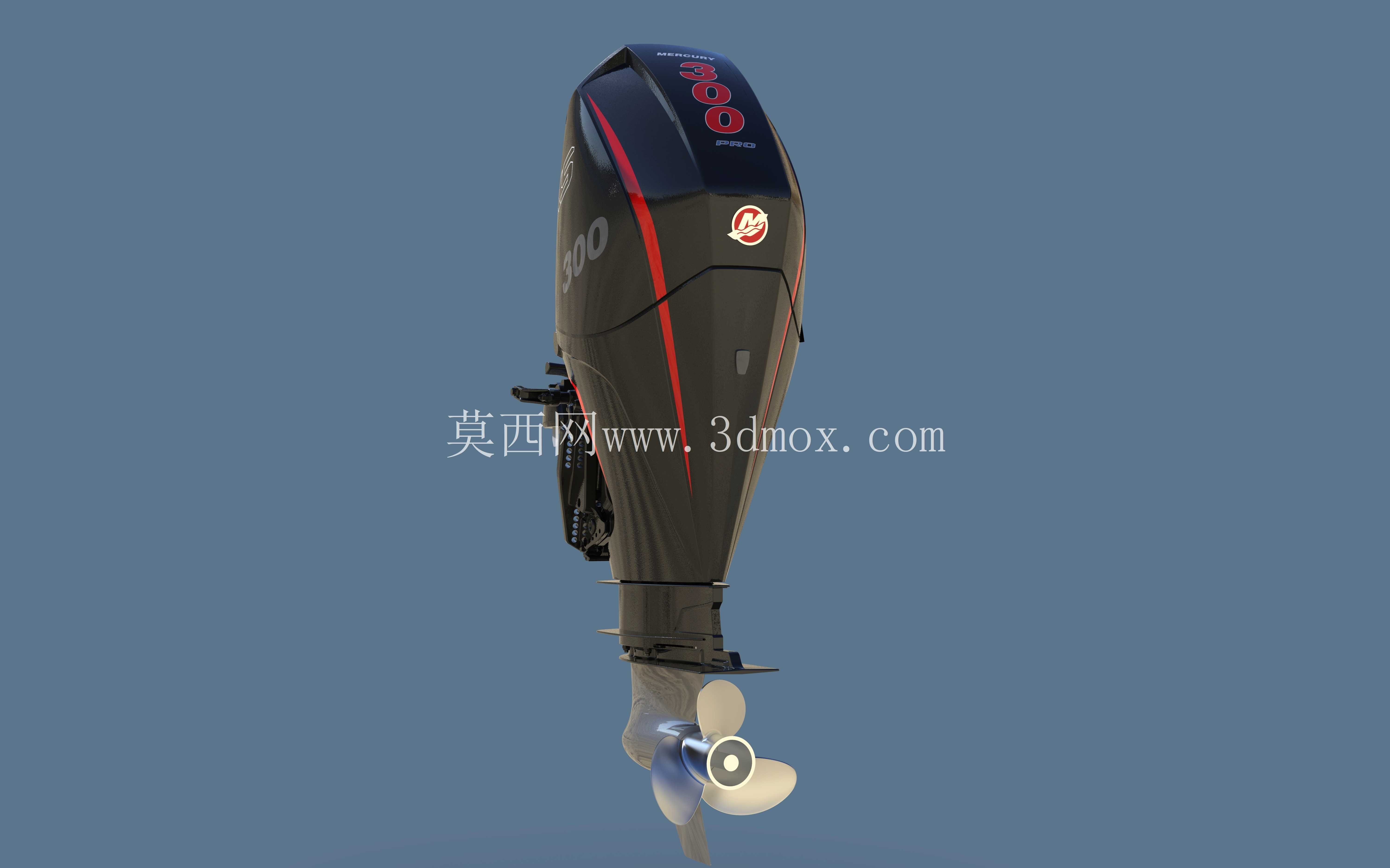

从事船舶动力配套三维建模工作十余年，接触过从几马力的小型挂机到数百马力的高性能舷外机结构，这款大马力舷外推进装置的结构设计，在高性能休闲艇、竞技钓鱼艇的配套场景里，适配性表现非常突出。先从实际安装边界说起，这类大马力舷外机的安装依托艇艉的挂板平面，安装面的倾斜角度预留了5到15度的调节区间，适配不同艇型的艉板倾角，避免航行时推进角度不合理带来的航行阻力激增、螺旋桨空泡等问题；整机垂向安装尺寸覆盖从挂板上沿到螺旋桨最低点的全区间，安装时需要保证螺旋桨最低点与艇底的垂直距离不低于规定值，防止浅水区航行时桨叶触碰水底硬物造成结构损伤，同时也要保证动力头部分的上沿高度高于满载水线以上足够距离，避免航行中涌浪直接灌入动力舱造成部件锈蚀或者电路故障。

从实际用途来看，这类大马力舷外机主要适配长度在7米到10米区间的玻璃钢休闲艇、专业竞技 bass 艇、近海小型作业艇，单台即可推动数吨重的艇体达到50节以上的高速，多台并联安装时还能适配更大尺寸的豪华休闲游艇，满足用户高速航行、快速转场的使用需求。和传统的舷内机相比，舷外机的集成度更高，整套动力、传动、推进结构全部集成在挂装单元上，不需要在艇体内部单独预留机舱空间，能够大幅提升艇内的可用空间，同时后期维护保养时不需要钻入艇内机舱，在艇艉平台即可完成常规的机油更换、火花塞检查、螺旋桨更换等操作，维护便利性远高于同功率的舷内推进方案。

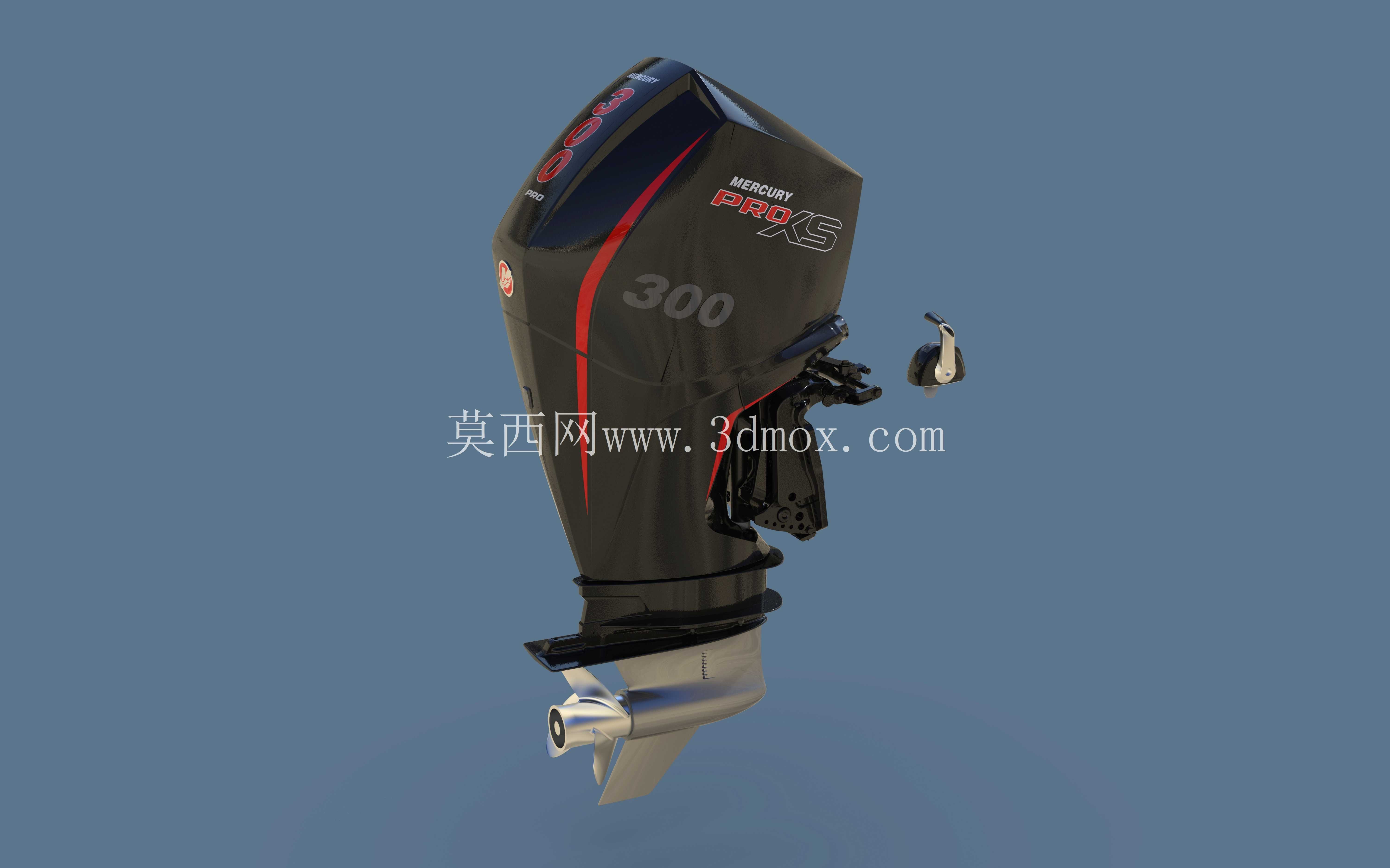

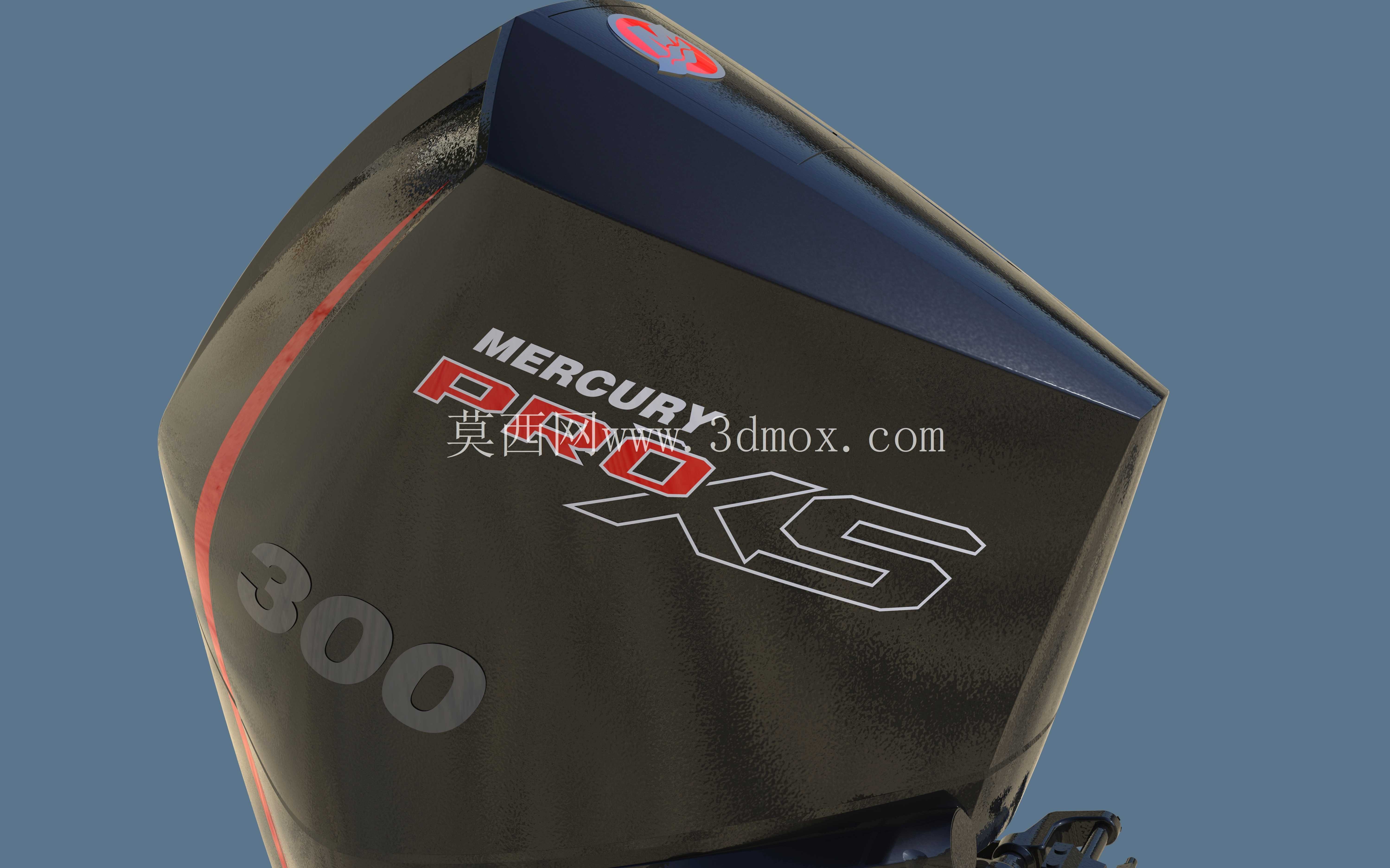

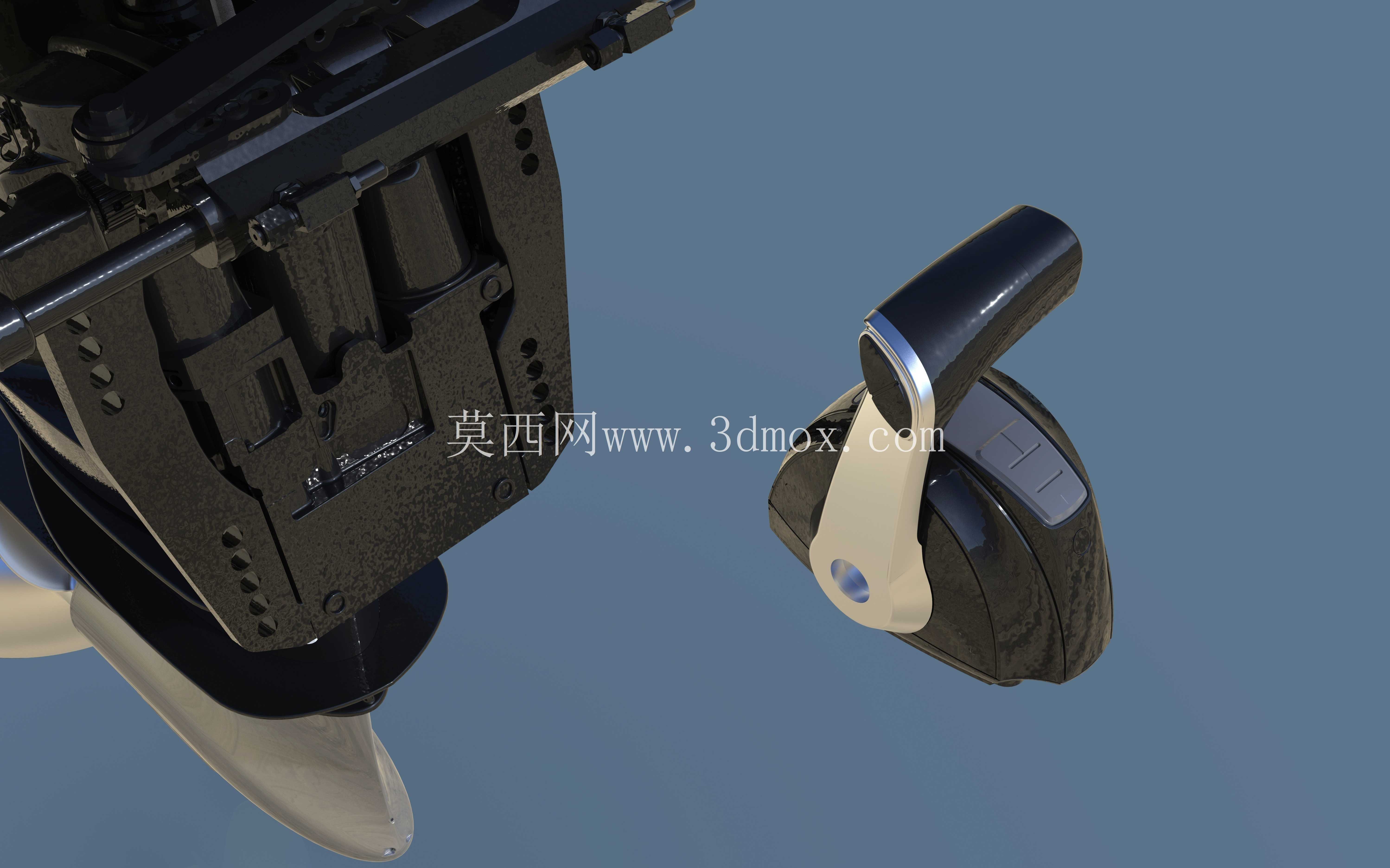

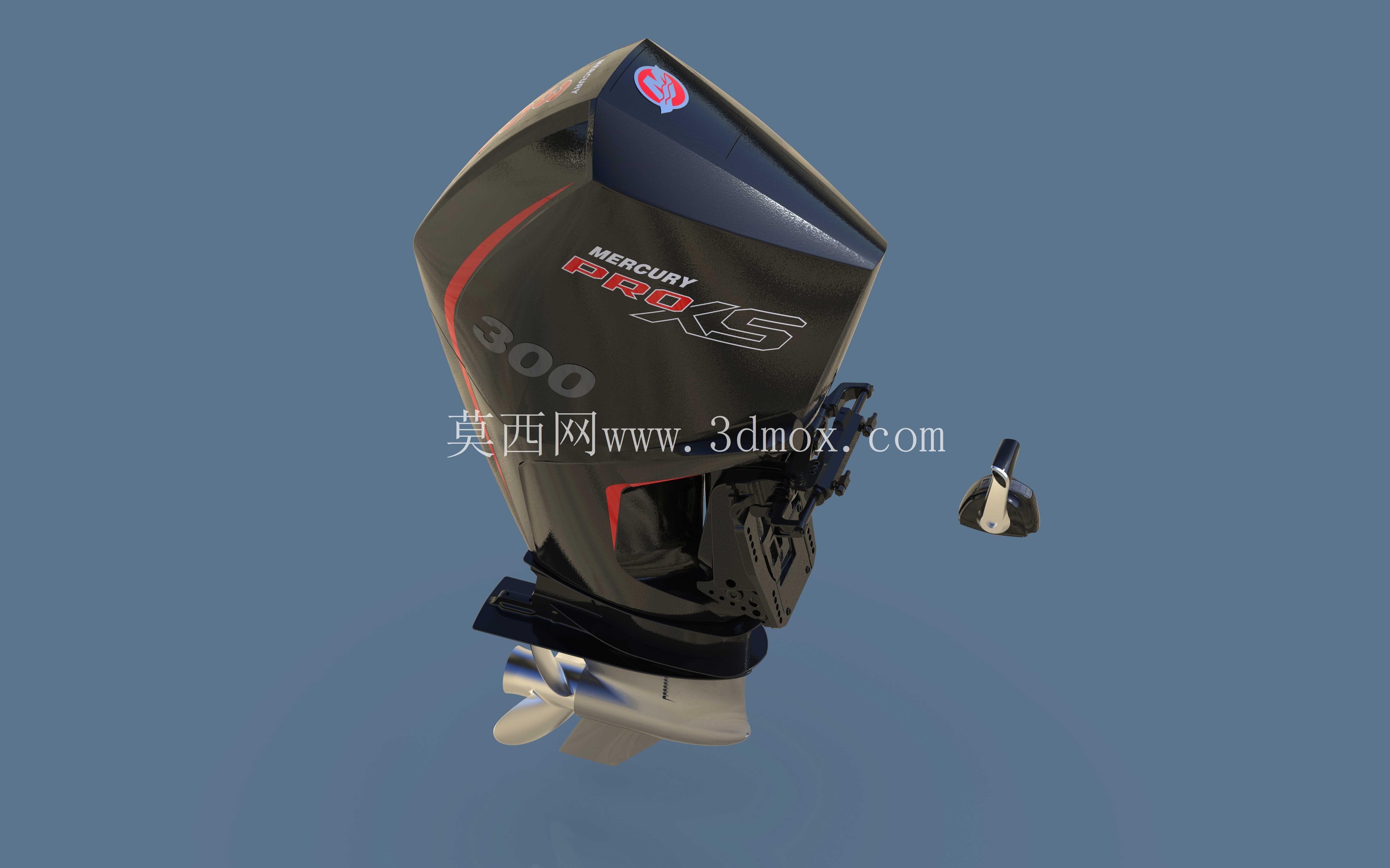

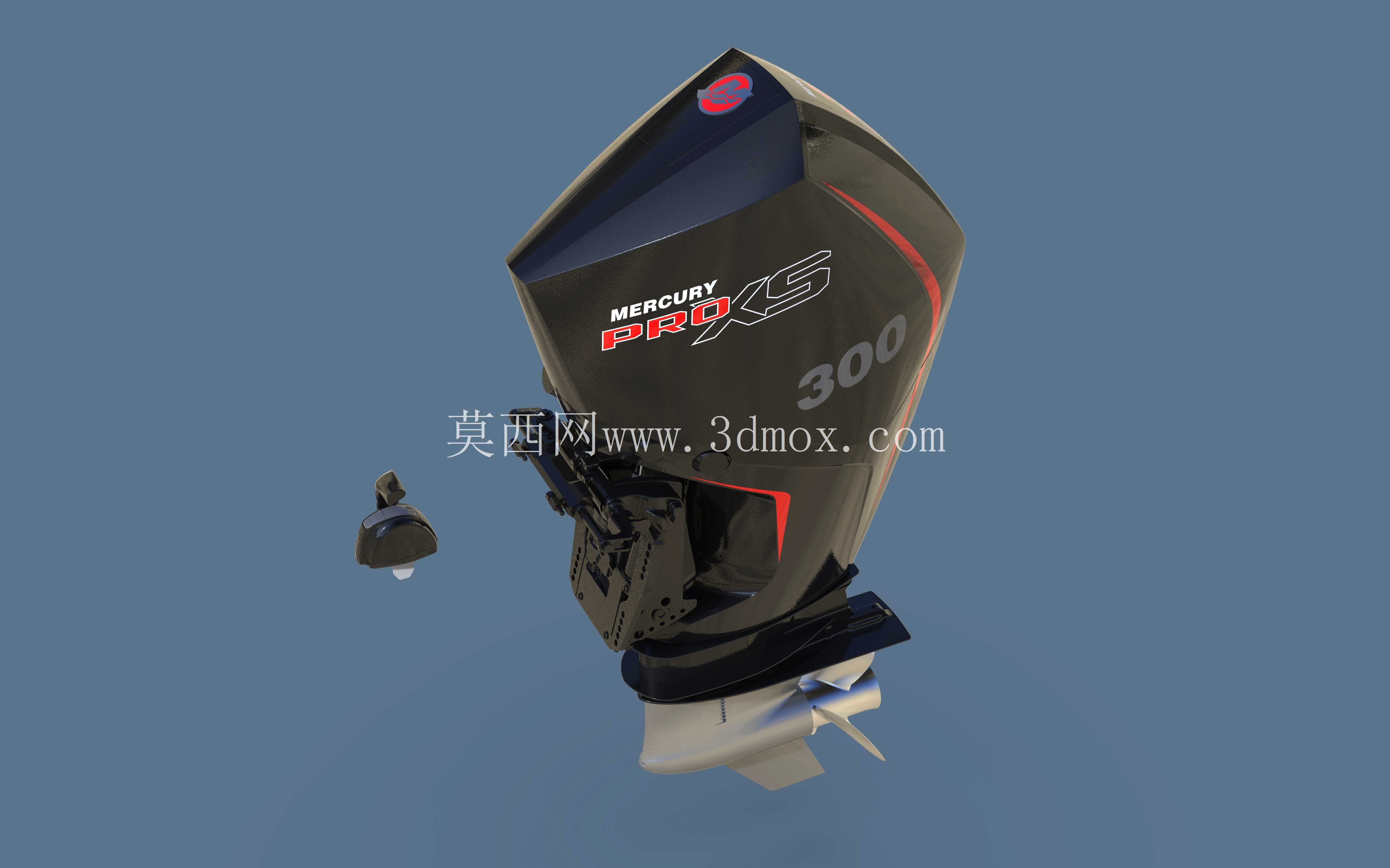

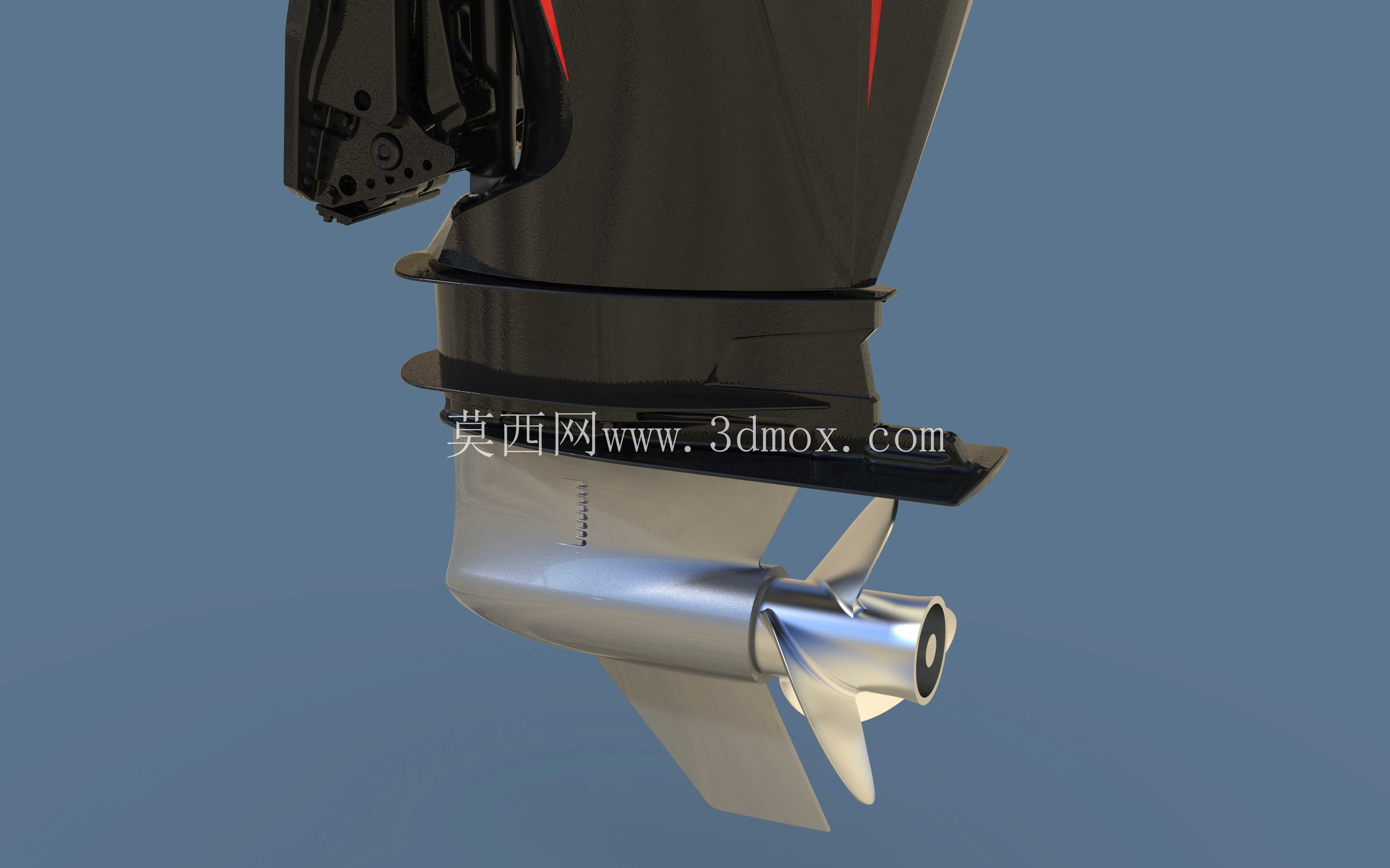

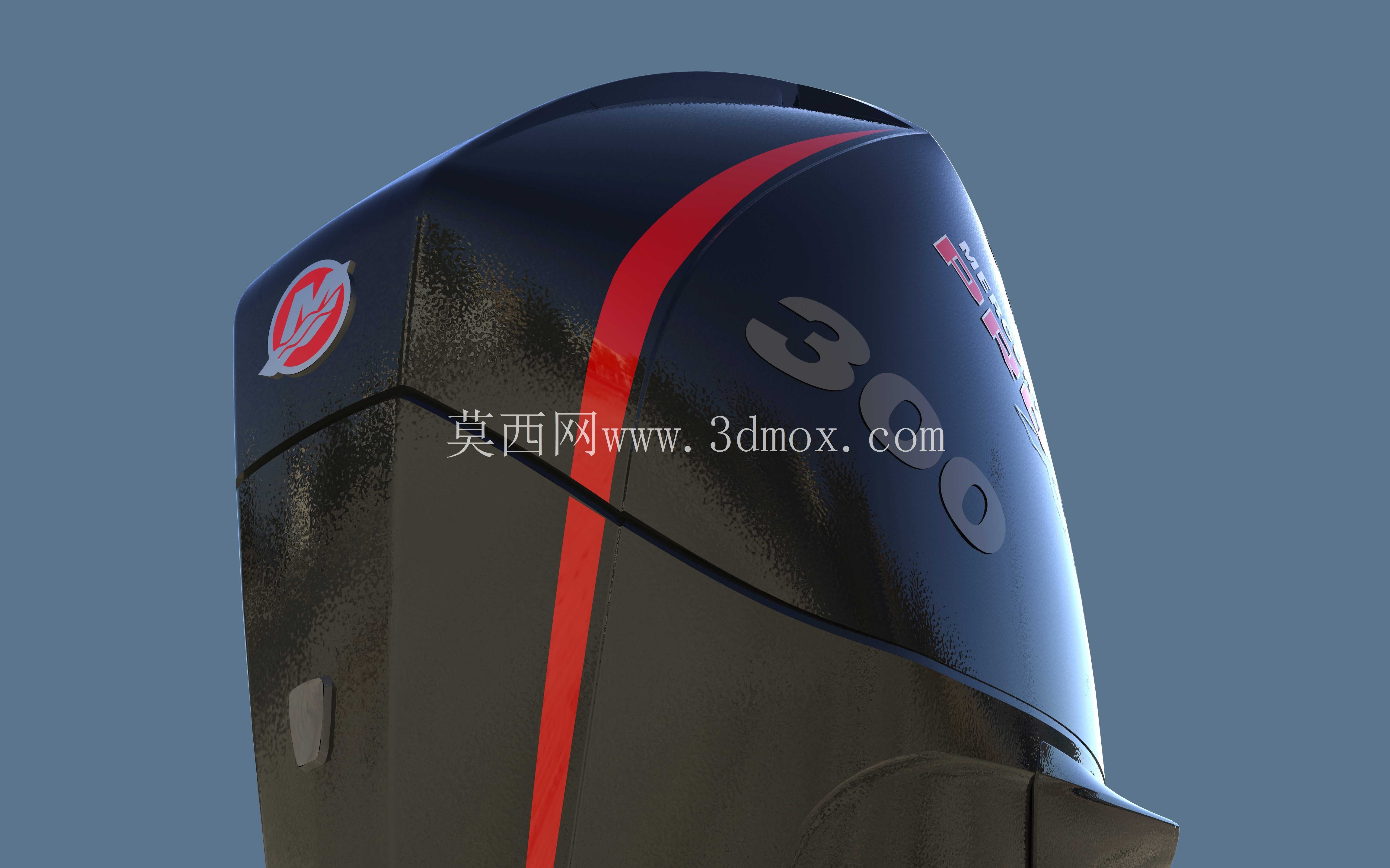

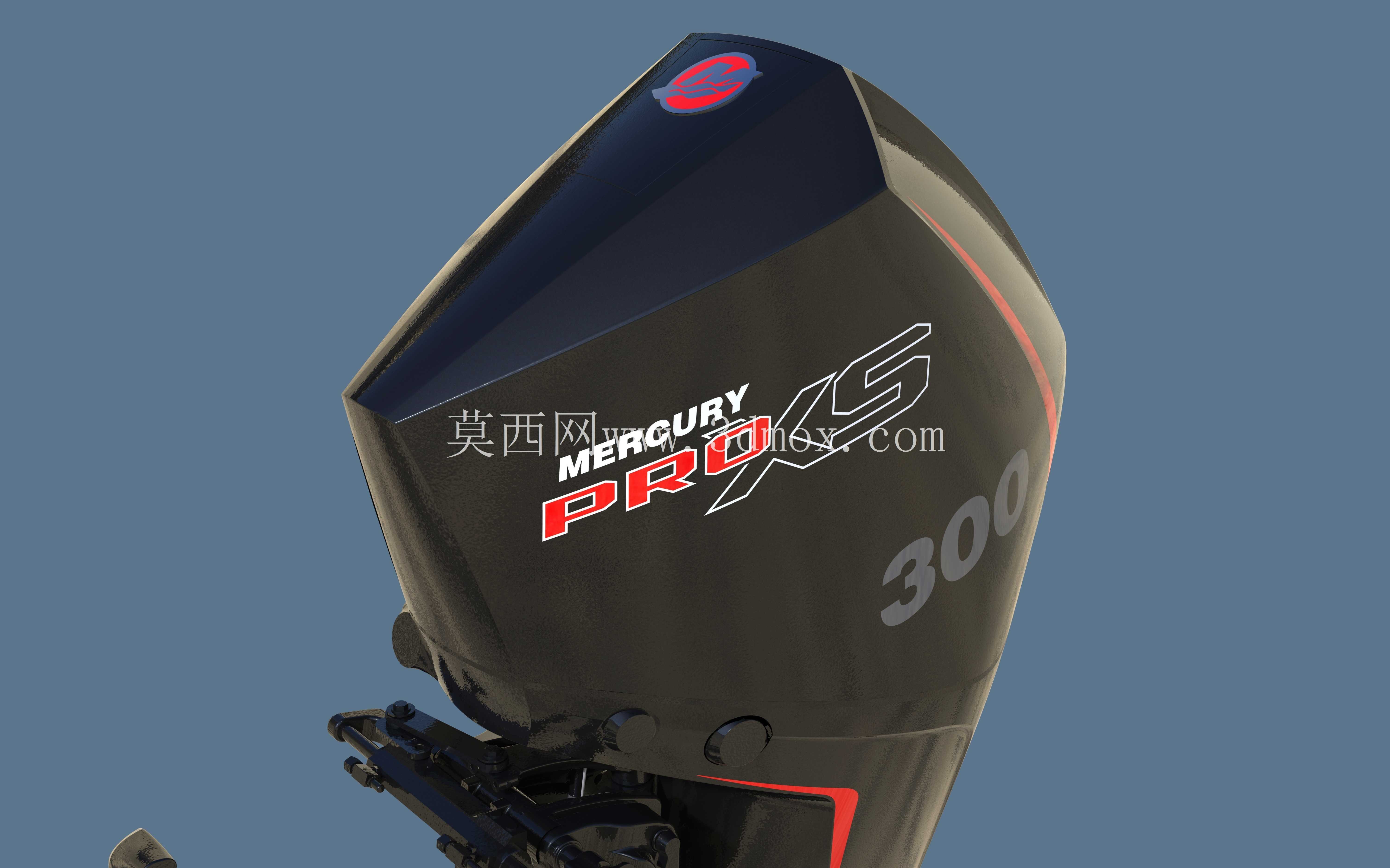

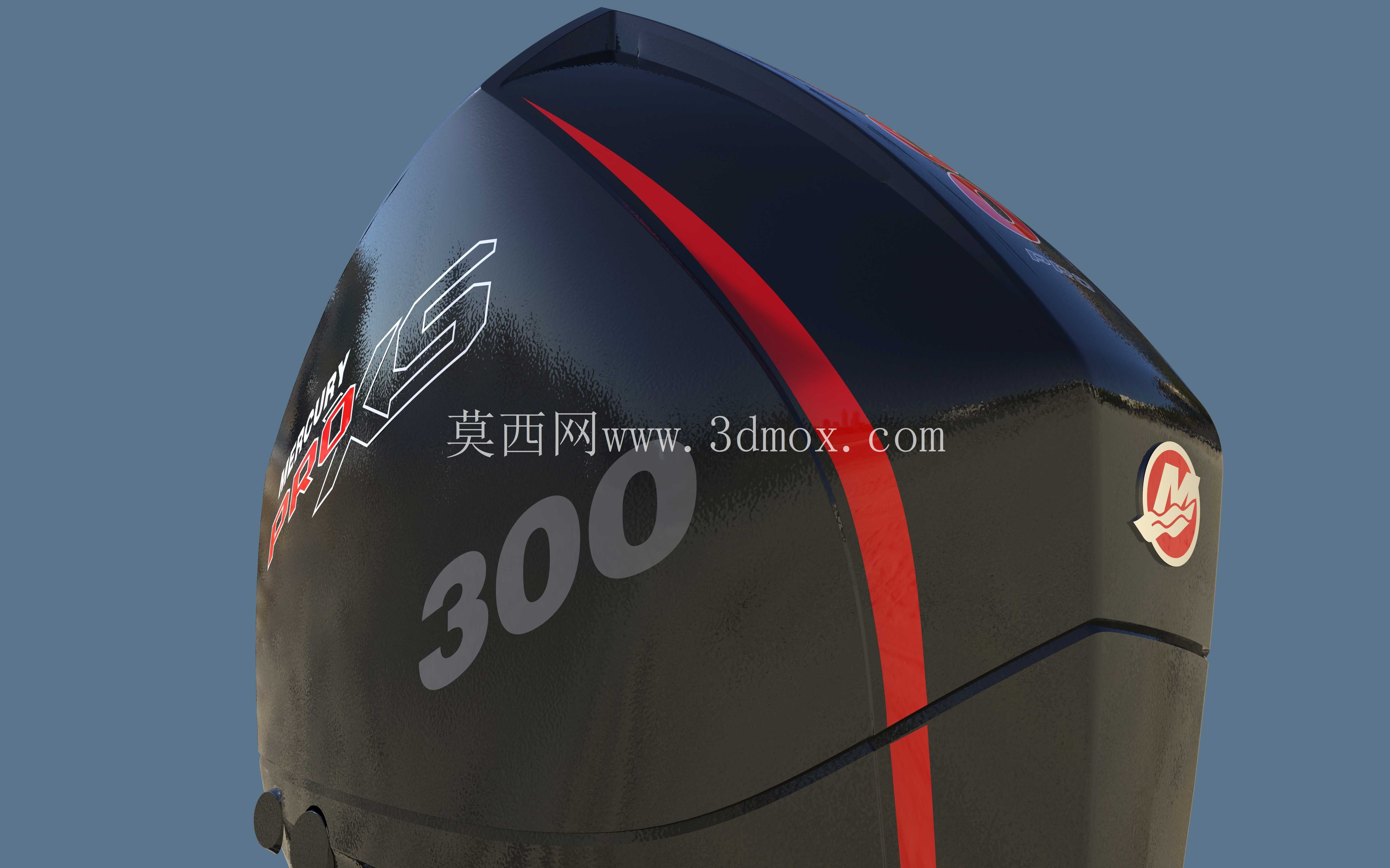

说到功能特性，这款动力装置的动力头部分采用大排量V型多缸结构，高转速区间的动力输出持续性强，能够在全油门工况下长时间稳定运行，匹配高性能竞技艇的连续高速航行需求；上部的机罩采用流线型低风阻设计，表面的导流结构能够在高速航行时引导气流快速流过机罩表面，降低高速行驶时的空气阻力，同时机罩的密封结构采用多道密封胶条设计，能够阻挡航行时飞溅的水花、雨水进入机罩内部，保护内部的发动机核心部件、电控单元不受水汽侵蚀。中部的悬挂减震结构采用多块橡胶减震块连接安装支架与动力主体，能够过滤发动机运行时产生的高频振动，避免振动直接传递到艇体，提升驾乘时的舒适度，同时转向连接结构集成在悬挂支架上，配合液压转向系统，大马力工况下的转向操作力度轻盈，高速转向时的指向精准度表现优异。下部的传动单元采用垂直轴传动结构，将动力头输出的水平旋转动力转换为垂直向下的动力，再通过下部的齿轮箱转换为水平方向的螺旋桨动力，齿轮箱的外壳采用水动力学优化的低阻造型，能够降低水下航行时的阻力，同时齿轮箱内部的螺旋桨轴采用耐腐耐磨的不锈钢材质，配合密封性能优异的水封结构，能够长期在水下工作不发生渗漏；螺旋桨采用大直径高螺距的不锈钢高速桨，匹配大马力动力输出特性，在高速航行时能够快速将发动机动力转化为艇体的推进力，同时桨叶的叶型经过空泡优化，高速航行时的空泡噪声低，推进效率损失小。

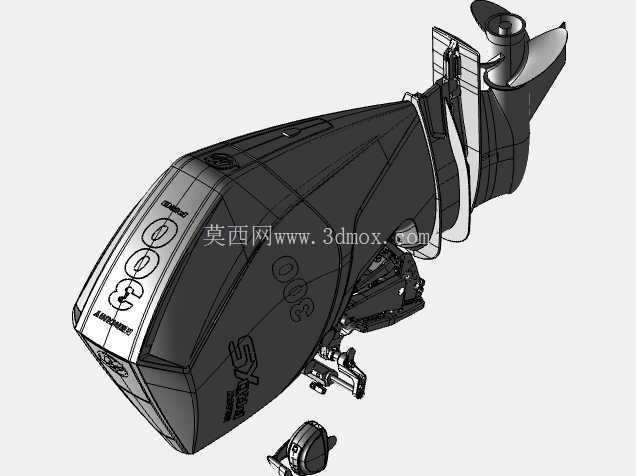

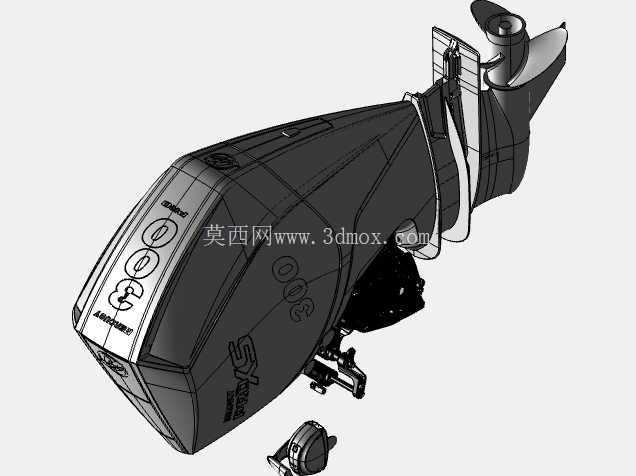

从设计思路的角度拆解这款模型的结构逻辑，整套装置采用模块化分层设计，从上到下依次为机罩防护模块、动力核心模块、悬挂转向模块、传动推进模块，每个模块之间的连接都采用标准化的紧固件连接，在三维建模过程中可以单独拆分每个模块进行结构细化，也可以按照实际装配顺序模拟整机的装配流程，验证各个部件之间的装配间隙是否合理，比如机罩和下部动力头的配合间隙、转向时传动单元和悬挂支架的运动干涉边界、减震块压缩极限状态下的部件间隙等，都可以通过三维模型的运动仿真提前验证，避免实际生产装配时出现干涉问题。另外在安装边界的设计上，挂板的安装孔位采用行业通用的标准化孔距设计，能够适配市面上绝大多数同功率级别舷外机的挂装孔位，用户更换动力时不需要重新在艇艉挂板上打孔，降低改装成本；操控系统的接口也采用标准化设计，油门档位控制线、液压转向接口、燃油供给接口都预留了通用的连接位置，能够适配不同品牌的艇用操控系统，不需要额外制作转换连接件。

在实际的三维建模工作中，还原这类舷外机结构需要重点关注几个核心的配合关系：一是上部机罩的曲面顺滑度，因为机罩是外观覆盖件，曲面的曲率变化直接影响最终的外观效果，建模时需要保证曲面之间的G2连续，避免出现曲面褶皱、曲率突变的问题；二是下部齿轮箱的水动力曲面精度，齿轮箱长期在水下工作，曲面的精度直接影响航行阻力，建模时需要严格按照水动力测试的点云数据构建曲面，保证曲面和原始设计的偏差控制在极小范围内；三是各个运动部件的运动行程边界，比如转向时的最大转角、倾斜举升时的最大角度，都需要在模型中预留足够的间隙，避免运动时出现部件碰撞。这类大马力舷外机的结构设计，兼顾了高动力输出、高可靠性、易维护性的多重需求，在小型高速船舶领域的应用占比逐年提升，对应的三维模型也能够为船舶配套企业的产品设计、改装方案验证、教学演示等场景提供精准的结构参考。
