NEMA17规格步进电机结构三维建模

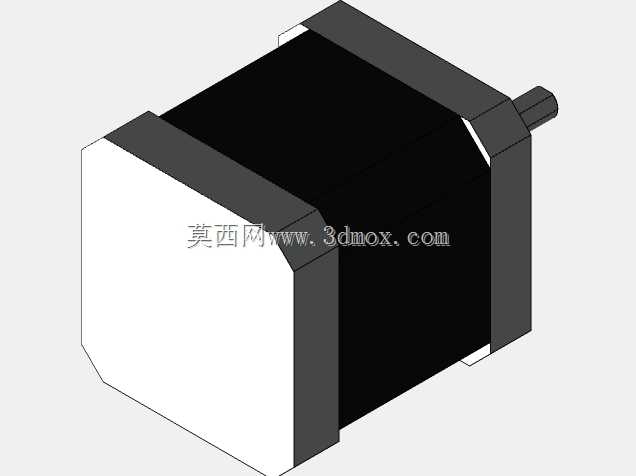

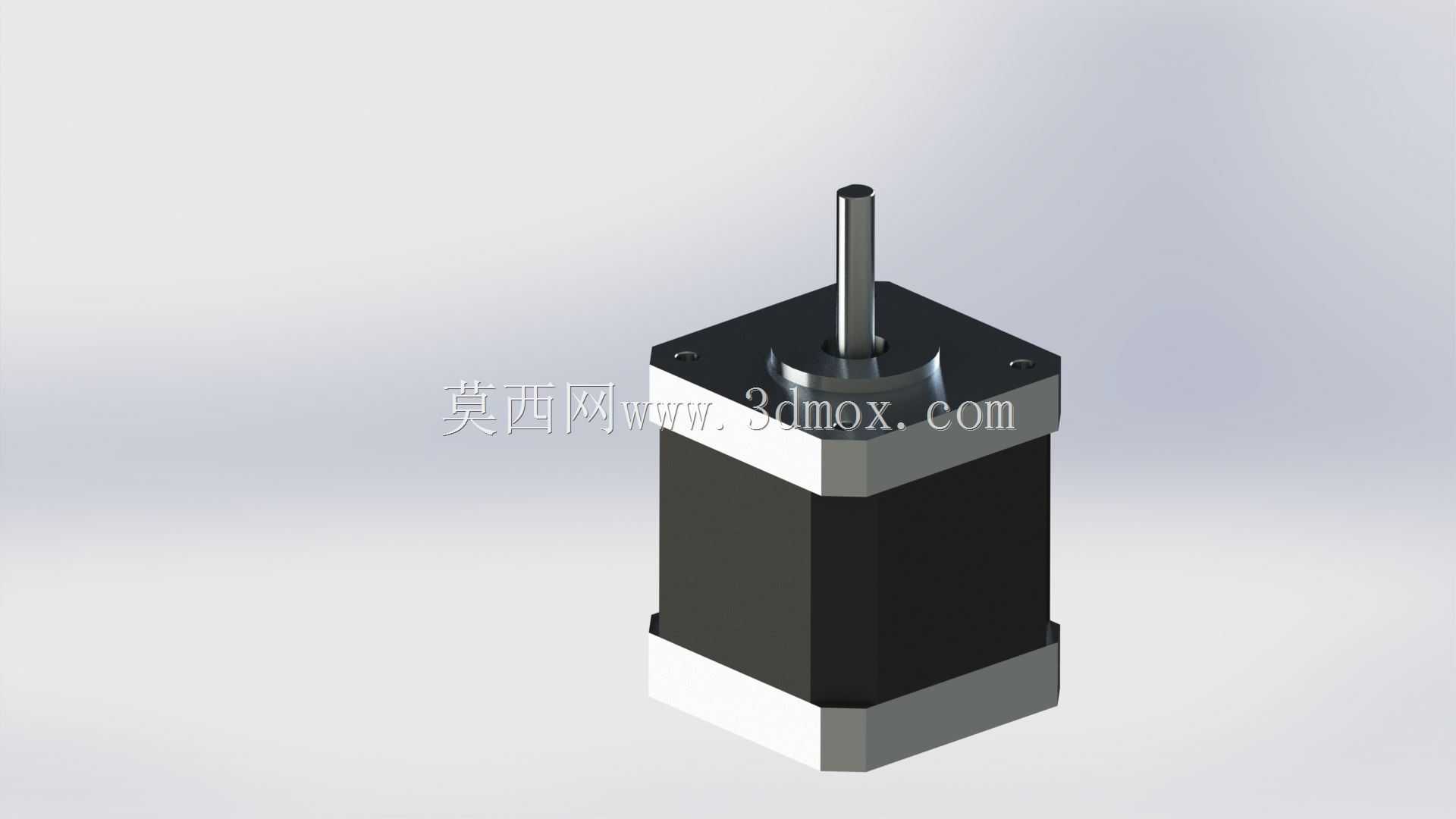

　　做这个三维模型的时候，首先要把安装边界的尺寸做准，法兰端的四个安装孔位中心距严格控制在31mm的标准值，孔位公差按照常用的H7级精度预留，输出轴的直径按照常规的5mm直径做建模，轴伸长度控制在24mm，轴端的扁位结构也做了还原，方便和D型孔的同步轮、联轴器锁紧，避免传动过程中出现打滑丢步的问题。从结构分层来看，这个模型还原了步进电机的几个核心组成部分：前端的铝制端盖承担输出轴的径向支撑，端盖内嵌的轴承位预留了标准623轴承的安装空间，中间的定子绕组部分做了方型外壳的还原，外壳表面的细微拔模斜度也按照实际开模的工艺要求做了处理，不会出现纯直角结构导致的脱模困难问题，后端的端盖集成了出线口的结构，出线位置做了圆角过渡，避免穿线的时候割破线皮。在桌面级3D打印设备、小型数控雕刻机、自动化送料模组这类对安装空间有严格限制的轻载自动化场景里，NEMA17规格步进电机是应用覆盖率极高的执行元件，这类电机的安装法兰尺寸遵循NEMA标准体系里的1.7英寸规格，也就是法兰边长42mm的通用安装规范，能和市面上绝大多数标准42电机安装座、同步轮、联轴器直接适配，不需要额外做转接结构的设计，能大幅缩短小型自动化设备的开发周期。

　　实际选型的时候，这类42规格的步进电机通常适配0.9度或者1.8度的步距角，保持扭矩大多在0.2N·m到0.6N·m区间，足够驱动桌面级设备的X/Y/Z轴运动，也能满足小型传送带、点胶机工作台的驱动需求。建模过程中特意把电机本体的总长度控制在常见的40mm机身规格，这个尺寸的电机在保持足够扭矩输出的同时，不会占用过多的设备内部空间，适合堆叠安装在紧凑的设备框架里。很多刚接触结构设计的工程师做设备建模的时候，容易忽略电机出线端的预留空间，这个模型里把后端出线的凸起结构也做了1:1还原，能提醒设计人员在做安装板布局的时候，给电机出线和驱动接线端子留出至少10mm的操作空间，避免后期装配的时候出现线体弯折过度、接线端子干涉的问题。

　　另外，电机前端输出轴的台阶结构也做了精准还原，轴肩位置的高度刚好能顶住联轴器的端面，方便装配的时候控制联轴器的插入深度，不会出现联轴器顶到端盖导致电机转动卡滞的问题。从应用场景延伸来说，这类步进电机除了常规的直线模组驱动，还能搭配谐波减速器做小型机械臂的关节驱动，这时候对电机法兰的安装平面度要求很高，模型里法兰安装面的平面度按照0.02mm的形位公差做了基准设定，能满足和减速器输入端高精度配合的要求。外壳部分的散热筋结构虽然在这个小尺寸电机上不明显，但建模的时候也按照实际产品的外壳纹理做了还原，方便后续做设备整体渲染的时候，能呈现出更真实的金属质感，不会出现模型过于光滑失真的问题。

　　很多人做电机建模的时候会把转子部分忽略，但这个模型里把内部转子和定子的配合间隙也做了合理设定，虽然不需要做详细的绕组建模，但核心的装配关系都做了还原，方便做运动仿真的时候能直观看到输出轴和本体的相对运动关系，不会出现静态模型无法做运动模拟的问题。安装孔的沉头深度也按照常用的M3螺丝安装要求做了设定，沉头深度3mm，能保证M3内六角螺丝拧入之后，螺丝头不会突出法兰安装面，避免安装的时候电机和安装板之间出现间隙，导致电机运行的时候出现震动异响。输出轴的键槽或者扁位的位置也做了标准化处理，扁位距离轴端的长度控制在15mm，刚好适配市面上绝大多数标准的5mm孔径同步轮的锁紧位置，不需要用户在选型的时候再额外核对扁位尺寸。
