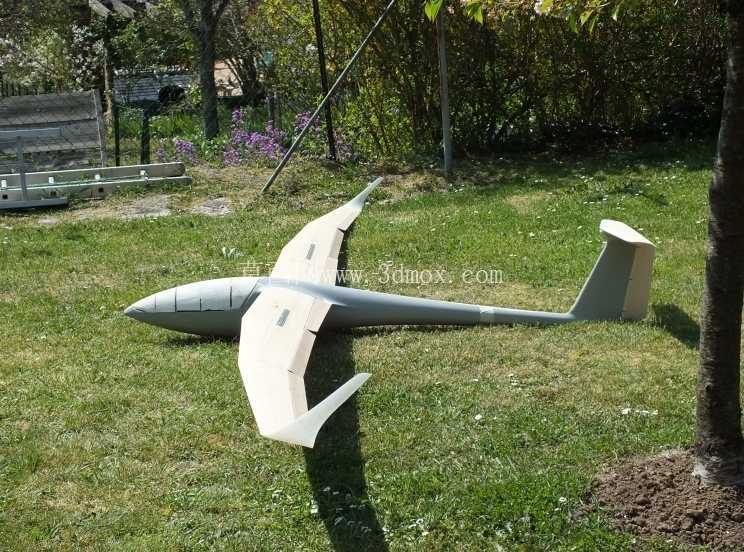

高性能遥控滑翔机Condor V1结构设计

这款遥控滑翔机的设计核心围绕低雷诺数飞行环境下的气动效率优化展开，针对户外山坡滑翔、热气流翱翔这类常见航模应用场景做了针对性的结构适配。从实际使用场景来看，这类滑翔机主要用于无动力滑翔飞行，依靠气流捕捉能力实现长航时留空，对翼型的升阻比、低速飞行稳定性有极高要求，设计过程中没有采用通用的航模翼型，而是选用Selig系列翼型做混合优化，将S4233-136-84与S2027翼型的特性做融合，前者在小迎角下具备极低的阻力系数，适合高速滑翔阶段的减阻需求，后者在大迎角状态下不易失速，能够在热气流盘旋、低速爬升阶段提供充足升力，两者的过渡段沿翼展方向做线性渐变，避免翼型突变带来的气流分离问题。

从结构布局来看，整机采用上单翼常规布局，尾翼为T型尾设计，这种布局能够让平尾避开机翼下洗气流的干扰，在大迎角飞行时平尾仍能保持足够的操纵效率，减少滑翔过程中的姿态修正阻力。机翼设计采用了大展弦比构型，配合特殊的机翼扭转设计，从翼根到翼尖设置了逐步减小的安装角，能够延缓翼尖失速的出现，在低速盘旋时不会因为翼尖先失速进入螺旋，大幅提升飞行安全性。机翼与机身的连接位置做了加强结构设计，预留了标准的航模舵机安装槽位，安装边界适配市面上常见的9g微型舵机，不需要额外打磨修改即可完成舵面的传动装配，机身内部的设备舱做了分段式设计，从前到后依次预留了电池舱、接收机安装位、舵机走线通道，重心位置设计在机翼弦长30%处，装配时只需要按照舱位放置设备即可快速调整到标准重心范围，不需要额外添加配重。

机身外形采用流线型修型，从机头到机尾的截面逐步收缩，最大截面位置设置在机翼安装段，能够最小化机身的寄生阻力，机头位置预留了标准的螺旋桨安装座，既可以做无动力纯滑翔使用，也可以加装小型动力系统完成动力起飞，不需要对机身结构做二次修改。尾翼部分的垂尾与平尾均采用薄翼型设计，操纵面的转轴位置做了减重处理，在保证结构强度的前提下尽可能降低尾翼重量，减少整机的尾部转动惯量，提升操纵响应速度。

从实际飞行的功能特性来看，这款滑翔机在静风条件下的滑翔比能够达到较高水平，在山坡动力气流中可以轻松实现长时间留空，低速飞行时的操纵手感柔和，不会出现突然的姿态突变，适合有一定航模操纵基础的爱好者使用，也可以用于小型无人机的气动验证平台，通过更换不同的飞控设备即可完成自主飞行改装。结构设计上所有的部件均做了模块化拆分，机翼、尾翼与机身之间采用快拆结构设计，拆卸后能够放入小型收纳箱中，方便户外携带运输，各个连接位置的定位公差控制在0.2mm以内，装配后不会出现松动或者间隙过大的问题，保证飞行过程中的结构稳定性。

在细节设计上，机翼的翼尖部分做了上反处理，能够提升整机的横向稳定性，在遇到侧风扰动时可以自动修正滚转姿态，减少操纵者的修正压力，机身表面的过渡曲面全部做了曲率连续处理，没有明显的折线或者凹凸，避免飞行过程中产生额外的压差阻力，各个舵面的缝隙控制在1mm以内，减少气流从舵面缝隙穿过带来的效率损失。整机的结构强度经过针对性优化，在常见的飞行速度范围内，机翼的形变量控制在安全范围内，不会因为气流载荷出现机翼颤振问题，日常飞行中的轻微擦碰也不会造成结构损坏，具备足够的耐用性。
