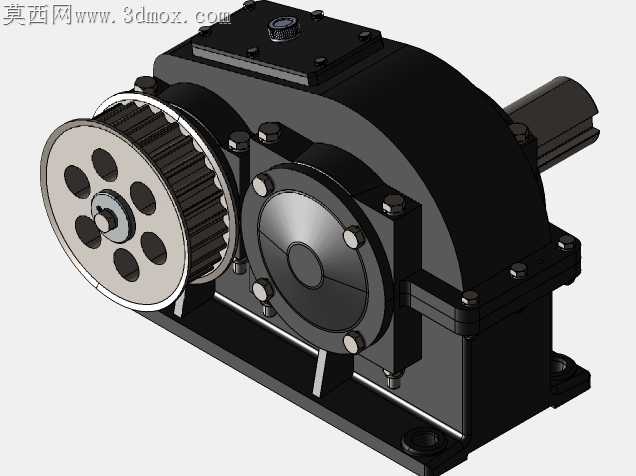

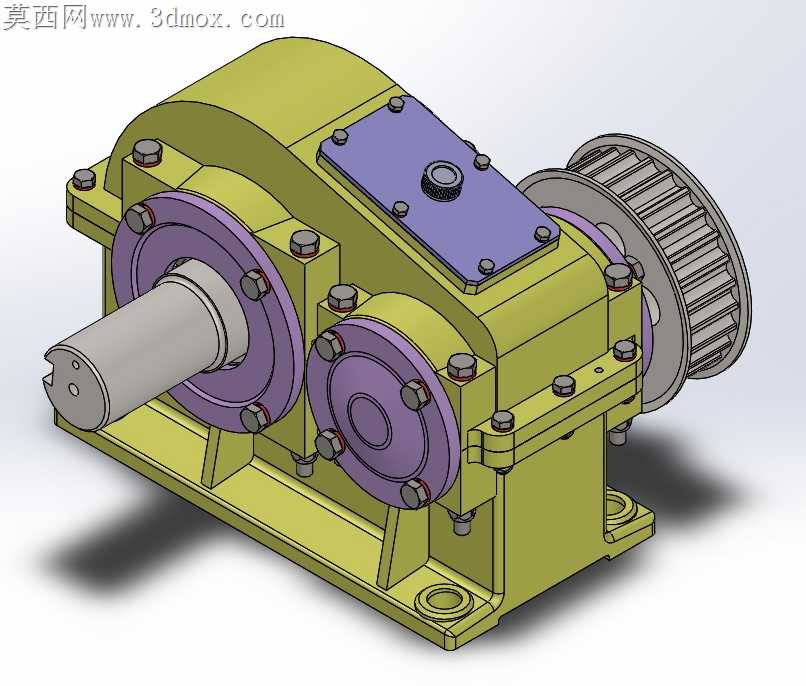

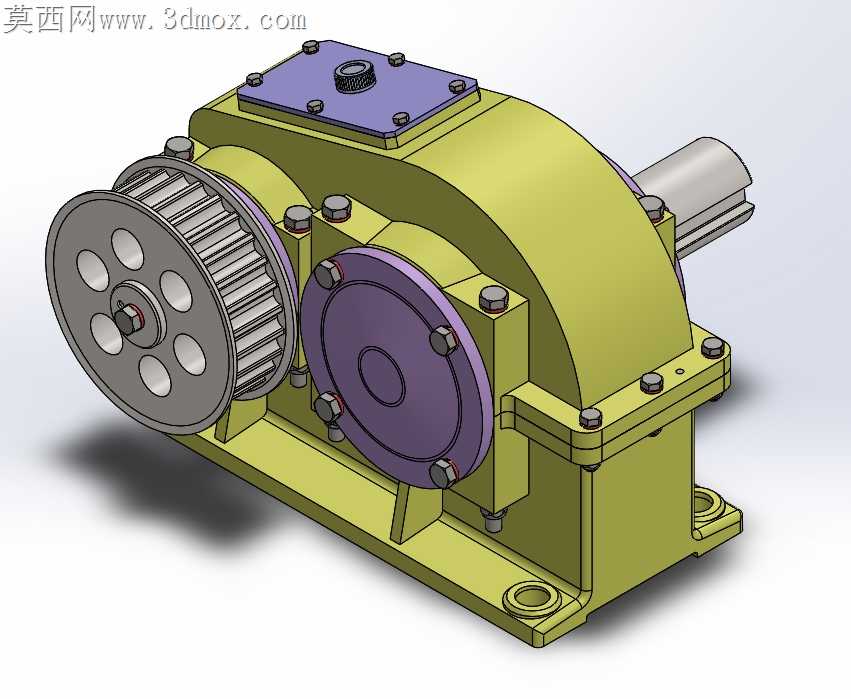

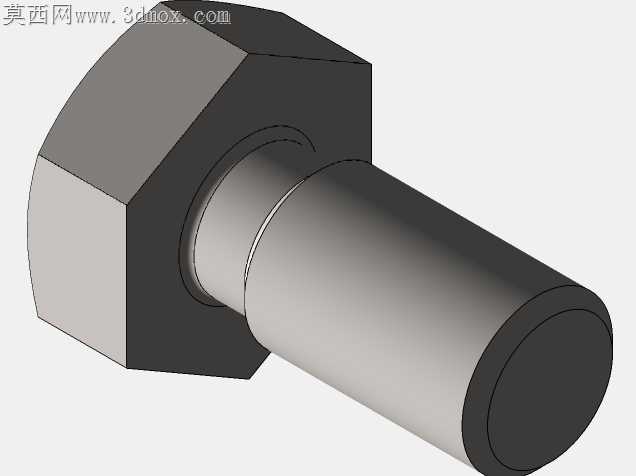

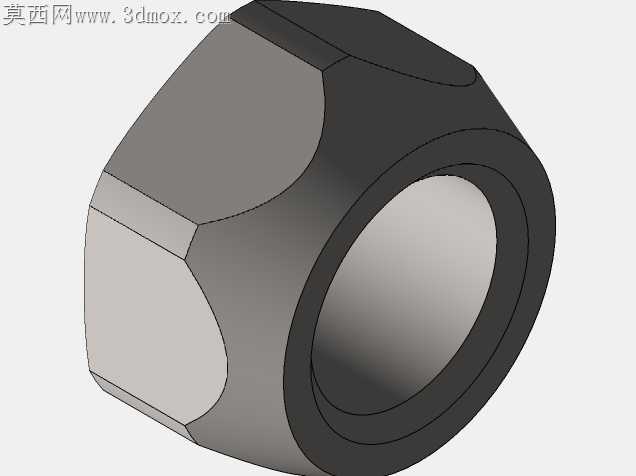

单级直齿轮传动减速装置结构设计

车间里跑了三年的老式减速箱常出端盖渗油、轴承跑外圈的问题，拆检时总能看到结合面密封胶被齿轮油泡发、轴承座孔因为配合公差选得太松磨出亮痕，这套直齿轮减速装置的结构细节刚好对准了这些现场频发的加工与装配痛点。箱盖顶部的观察孔盖板做了下沉式台阶设计，不是简单把盖板平贴在箱顶铣平面上，台阶嵌入箱体开口内3mm，装配时密封垫不会因为螺栓拧紧时的侧向滑移错位，哪怕密封垫压缩量控制在0.8mm的合理区间，也能完全挡住齿轮啮合带起的油雾从缝隙渗出。输入轴端的同步带轮安装位做了轴肩定位加锁紧螺纹孔的双重固定，之前遇到过带轮靠顶丝锁轴，重载启动时顶丝松脱带轮打滑的故障，这里的轴肩能抵消带轮传动时的轴向窜动，侧面的紧定螺钉只做防松辅助，不用承担全部轴向载荷，装配时不用反复敲打来调整带轮的轴向位置，对准轴肩推到位就能保证带轮和电机带轮的共面度。两侧轴承端盖的紫紫色密封压盖做了等厚设计，螺栓孔位和箱体轴承座的孔位同轴度公差控制在0.02mm以内，加工时不用反复找正，一次装夹就能铣完所有螺栓沉孔，端盖内侧的回油槽开在轴承最低位正下方，齿轮甩到端盖内壁的润滑油能顺着回油槽直接流回箱底油池，不会因为油液积在端盖和轴承的缝隙里从轴颈密封处渗漏。箱体底部的安装脚做了加厚的加强筋过渡，不是薄铁板直接折弯的结构，筋板从轴承座外壁一直延伸到安装脚的螺栓孔边缘，地脚螺栓拧紧时不会把安装脚压变形，哪怕设备运行时产生振动，箱体和安装架的结合面也不会出现间隙导致整机移位。齿轮啮合侧的箱体壁厚比非啮合侧厚了4mm，刚好对应齿轮啮合时的径向力传递路径，不用把整个箱体都做厚增加重量，就能抵消齿轮传动时的箱体形变，避免因为箱体变形导致齿轮啮合间隙变小出现卡滞、齿面磨损加剧的问题。输出轴的轴伸端做了两个对称的扳手卡位平面，装拆联轴器时不用拿管钳夹伤轴颈表面，之前拆旧减速箱时经常遇到轴面被夹出凹痕，新换的密封件装上去就被凹痕刮破漏油，这个小细节能省掉后期维护时修磨轴颈的麻烦。箱体检视孔的透气塞装在盖板最高位，不会因为箱内油面波动把油液晃到透气塞位置造成漏油，透气塞的通气孔做了向下的折弯结构，车间里的铁屑、灰尘不会直接掉进箱内污染齿轮油。
