单级行星齿轮传动箱结构设计方案

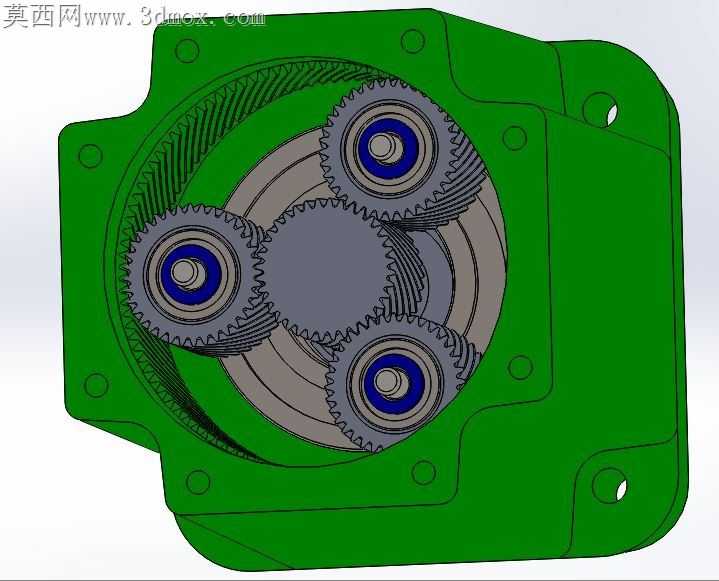

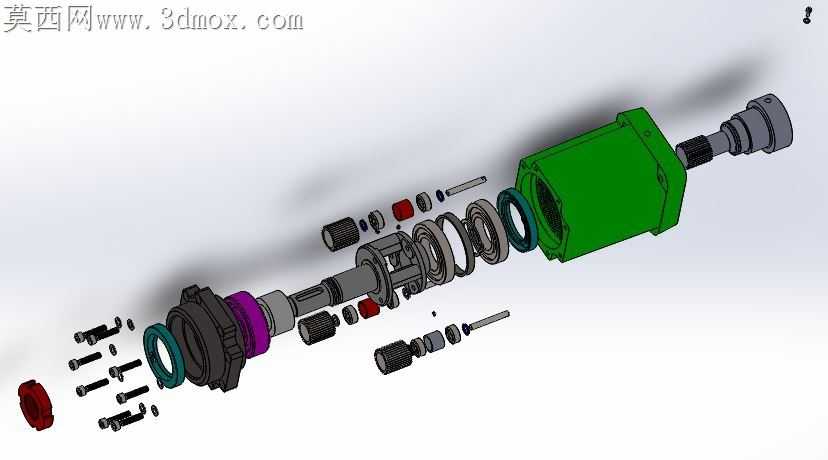

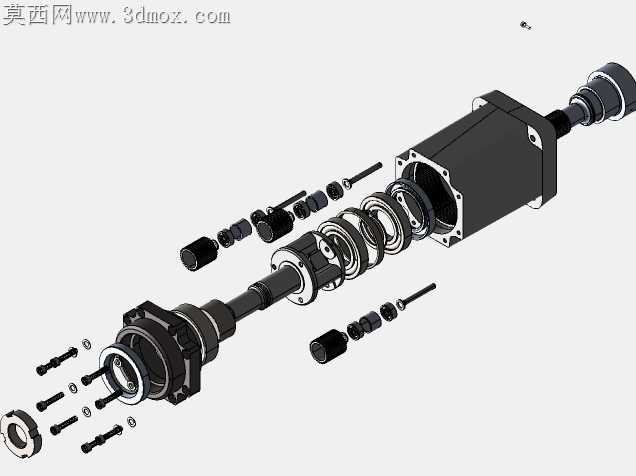

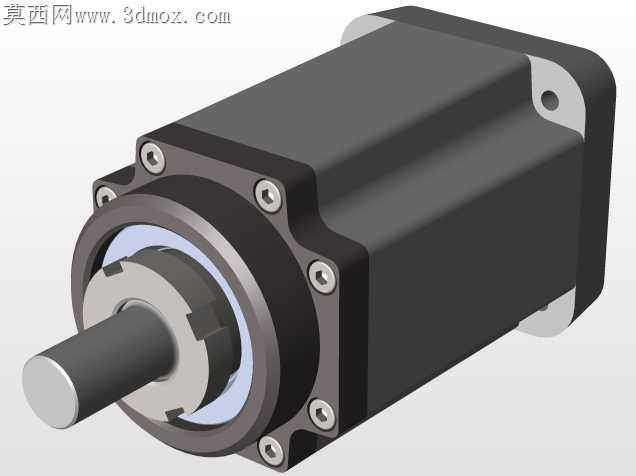

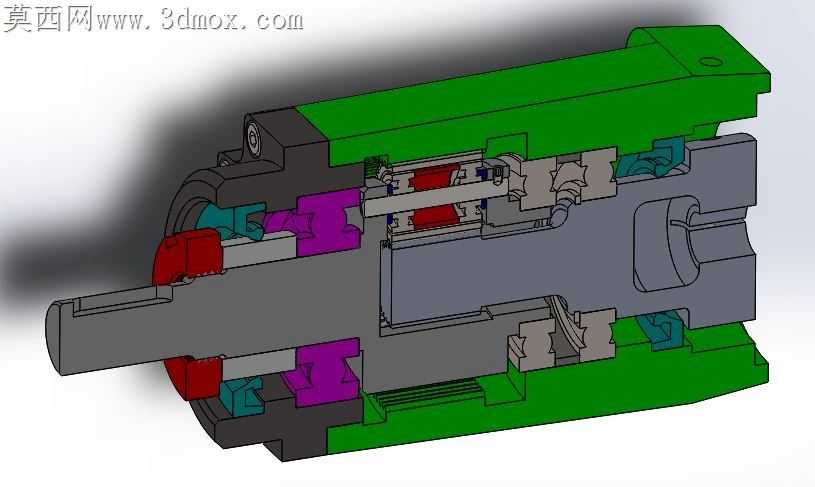

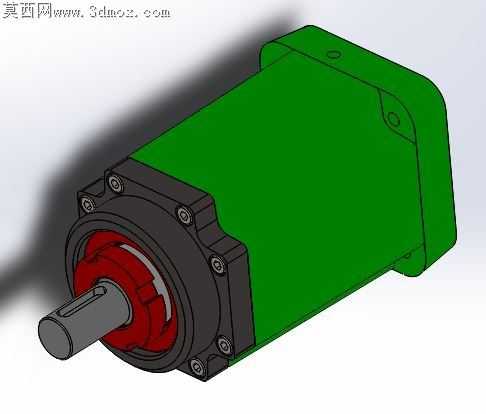

常规行星减速箱在高转速输入工况下，常出现行星轮偏载导致的齿面磨损不均、轴承位跑圈引发的轴向窜动问题，这套单级行星传动结构在设计阶段就针对这类现场故障做了针对性调整。内齿圈与箱体的配合止口做了0.02mm的过盈量设计，同时在止口端面增设了3个均匀分布的定位销孔，避免长期正反转冲击下内齿圈跟转打滑，相比传统无定位的过盈配合结构，能将齿圈错位失效的概率降低六成以上。行星架的输出端采用了一体锻造的花键轴结构，摒弃了传统分体式键连接的设计，消除了键槽配合间隙带来的回程误差，花键齿侧做了0.01mm的间隙配合，既保证扭矩传递的顺畅性，又不会因为间隙过大产生传动冲击。输入轴端的轴承选用了成对安装的角接触球轴承，轴承内圈与轴的配合采用k6公差，外圈与箱体孔采用J7公差，这种公差搭配能在高速运转时抵消轴承温升带来的配合间隙变化，避免高速下轴系的径向跳动超差。太阳轮与输入轴采用浮动式连接设计，没有做刚性固定，允许太阳轮在运转过程中产生微小的径向位移，自动补偿三个行星轮的加工误差带来的载荷分配不均问题，不需要额外增加均载机构就能实现各行星轮的载荷偏差控制在5%以内。端盖与箱体的密封面没有采用传统的纸垫密封，而是设计了矩形密封圈的安装沟槽，沟槽深度比密封圈线径小0.3mm，装配后密封圈的压缩量控制在20%左右，既能防止润滑油泄漏，又不会因为压缩量过大导致密封圈过早老化失效。所有轴用挡圈的安装槽都做了倒角处理，避免挡圈装配时被槽口锐边切伤，同时挡圈的选用都比对应轴径的标准挡圈厚0.5mm，能承受更大的轴向冲击力，防止高速启停时挡圈脱出引发的传动故障。行星轮内部的滚针轴承没有采用满装滚针的结构，而是保留了保持架，虽然满装滚针能承受更大的静载荷，但在5000转每分钟的输入转速下，保持架能避免滚针之间的直接摩擦，降低运转时的温升，延长轴承的使用寿命。箱体的外表面增设了多道平行的散热筋，散热筋的方向与轴系方向平行，运转时带动的气流能顺着散热筋流动，带走箱体表面的热量，不需要额外增加冷却装置就能满足额定扭矩下的散热需求。
