手压式地钻挖坑作业设备结构设计

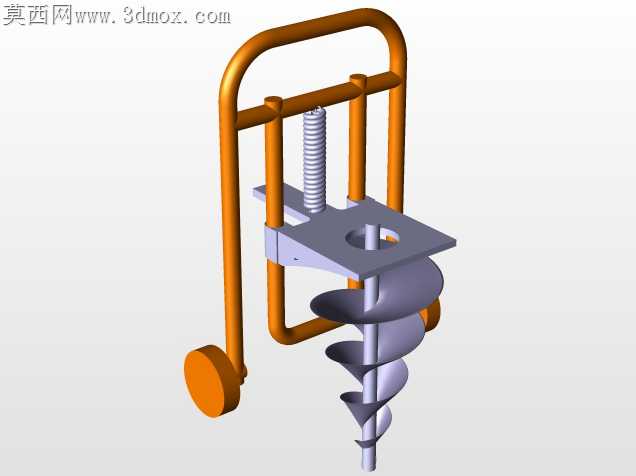

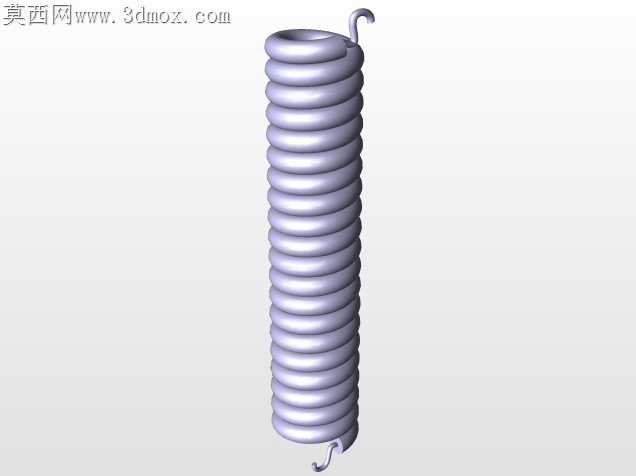

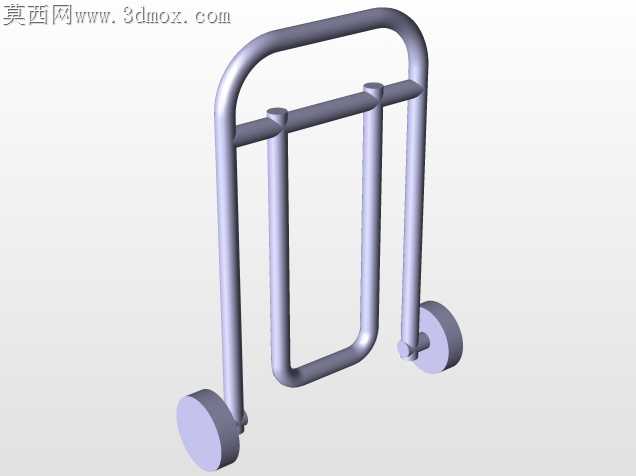

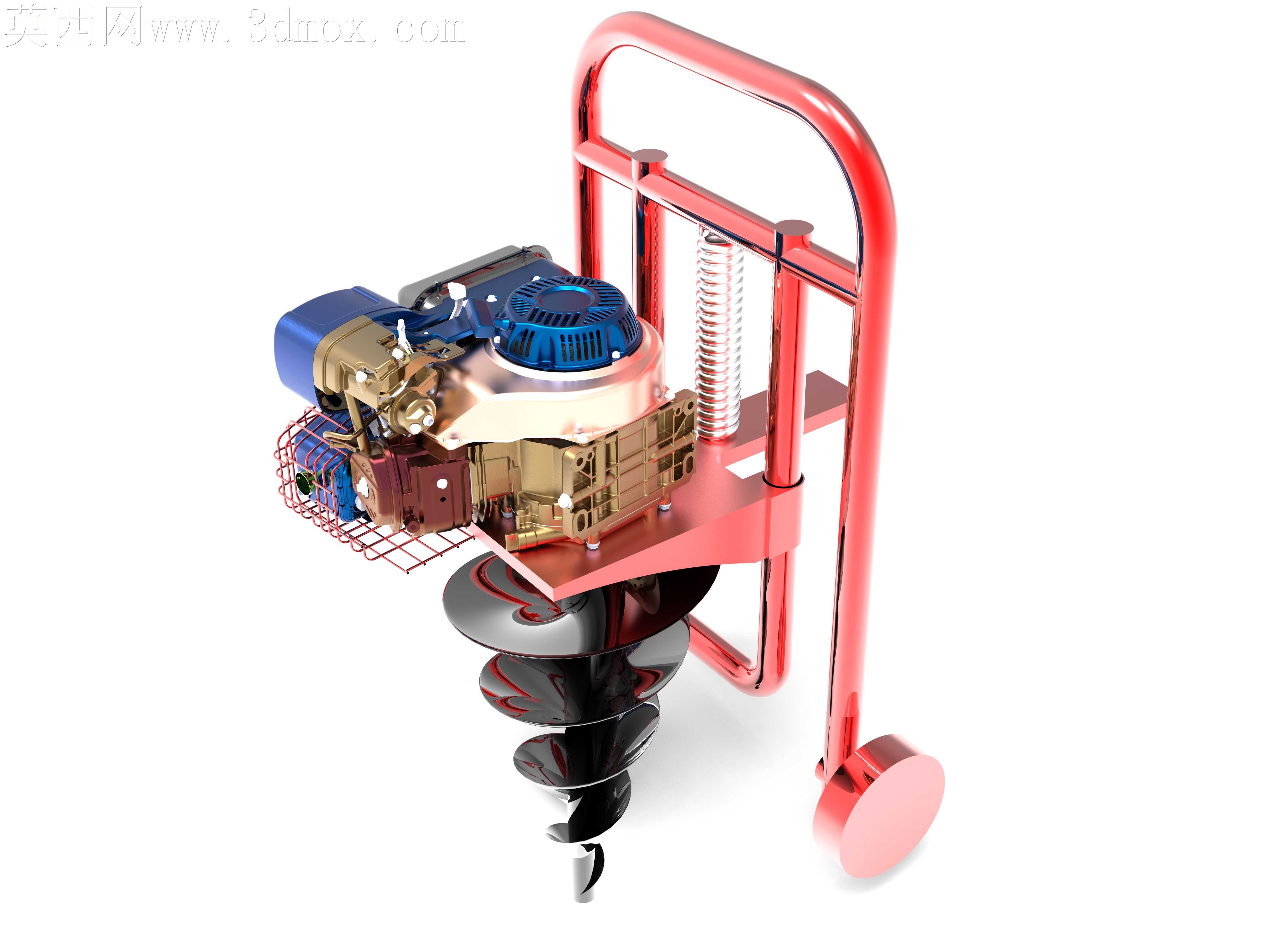

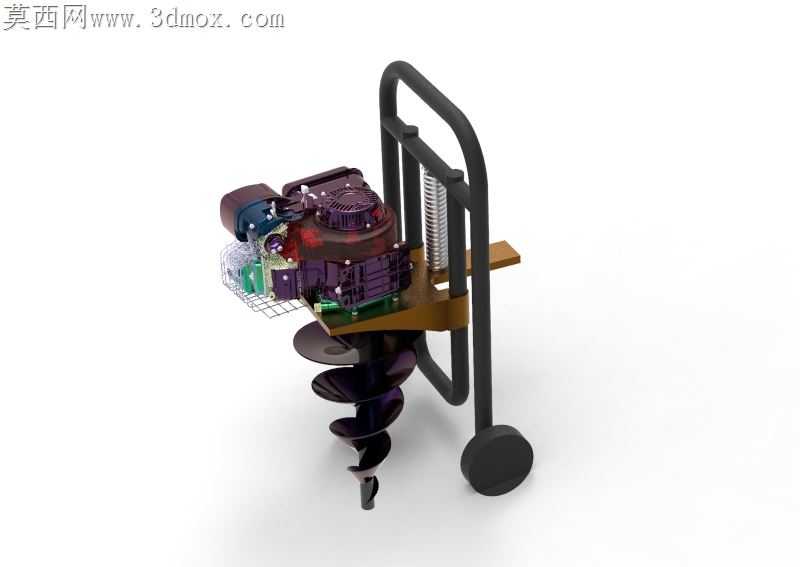

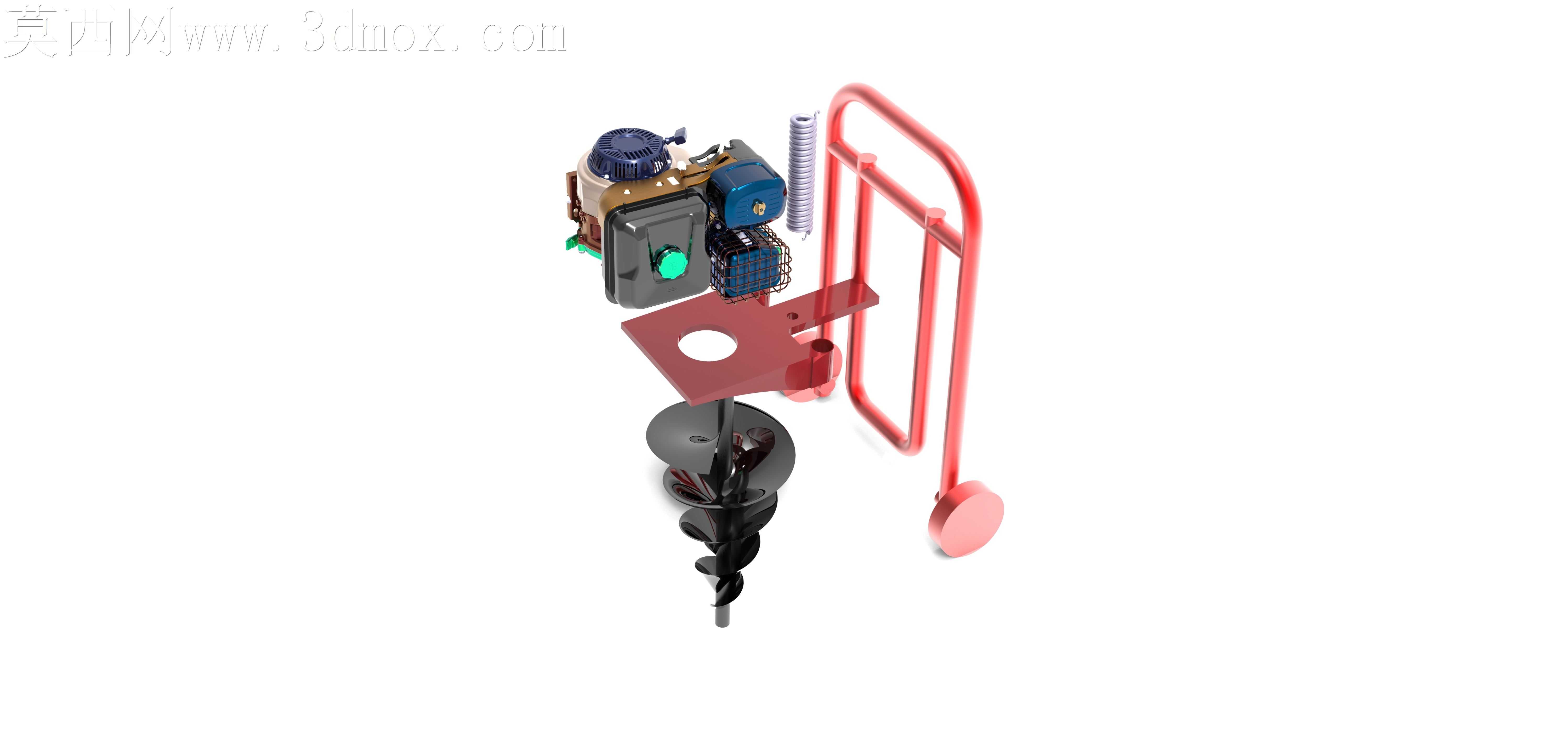

丘陵山地的林果种植挖坑作业里，传统纯人力地钻全靠操作人员肩扛抵消钻进反扭矩，长时间作业腕部、腰肩劳损率极高，纯手扶式机型遇到硬质黏土层时，操作人员很难稳定控制下钻进给量，钻头偏斜卡滞的故障占比超四成。这款手压式挖坑设备的结构优化，核心就围绕抵消反扭矩、稳定进给速率两个核心痛点展开。红色管状弯折机架没有采用常规的直角焊接结构，扶手位置做了12度的后倾弧度，刚好匹配操作人员站立施压时的手臂自然角度，下方延伸出的圆形支撑脚直接接触地面，钻进时产生的反向扭矩会通过支撑脚直接传导到地面，不需要操作人员靠腰腹力量硬扛，哪怕是黏重的黄棕壤土层，单人操作也不会出现机身随钻头扭转的情况。螺旋钻头与动力输出端的连接位做了锥形止口配合，不是常规的平键直连，钻头遇到地下碎石块产生瞬时冲击载荷时，锥形面能均匀分散冲击力，不会出现平键崩断、输出轴变形的问题，钻头叶片的螺旋升角做了三次分段调整，靠近刀尖的前段升角更大，能快速切入土层带出碎土，中段升角放缓避免碎土飞溅，靠近连接法兰的末段做了小角度收边，防止钻进过深时土层卡滞叶片。动力单元的固定座没有直接焊死在机架上，而是通过四根带阻尼弹簧的导柱和机架连接，发动机运转产生的高频振动会被弹簧过滤掉大半，传导到扶手位置的振感比硬连接结构低六成以上，长时间操作不会出现手麻握不住的情况。手压操作的杠杆支点设在机架中部，压杆长度经过反复测算，操作人员施加15公斤左右的下压力，就能在钻头处产生超过80公斤的钻进压力，不需要靠自身重量下压，遇到硬质土层时也能保持稳定的进给速度，不会因为进给太快憋熄火，也不会因为进给太慢降低作业效率。燃油箱的固定位特意设在机架重心的正上方，不管油箱剩油多少，整机重心始终落在支撑脚与钻头的连线范围内，作业时机身不会出现侧倾，转移点位时单手握持扶手就能轻松抬走，不需要额外搬运助力。油门控制扳机集成在扶手握持位，操作人员不需要松手就能调整发动机转速，遇到树根等障碍物时能瞬间收油抬钻，避免钻头崩裂伤人。
