农用马铃薯块茎收获作业机具结构设计

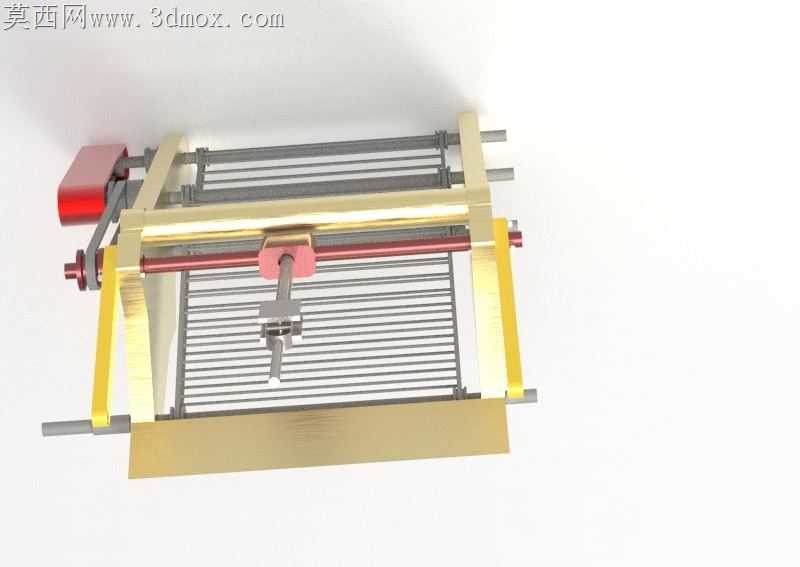

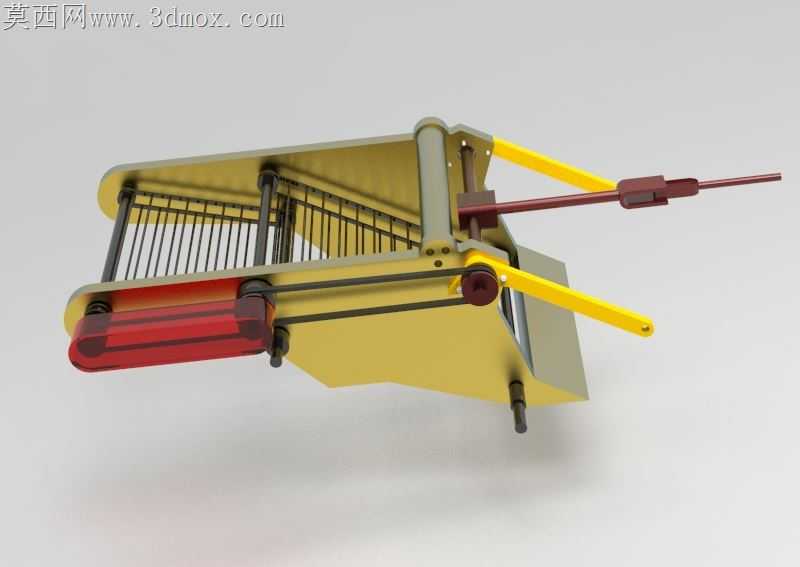

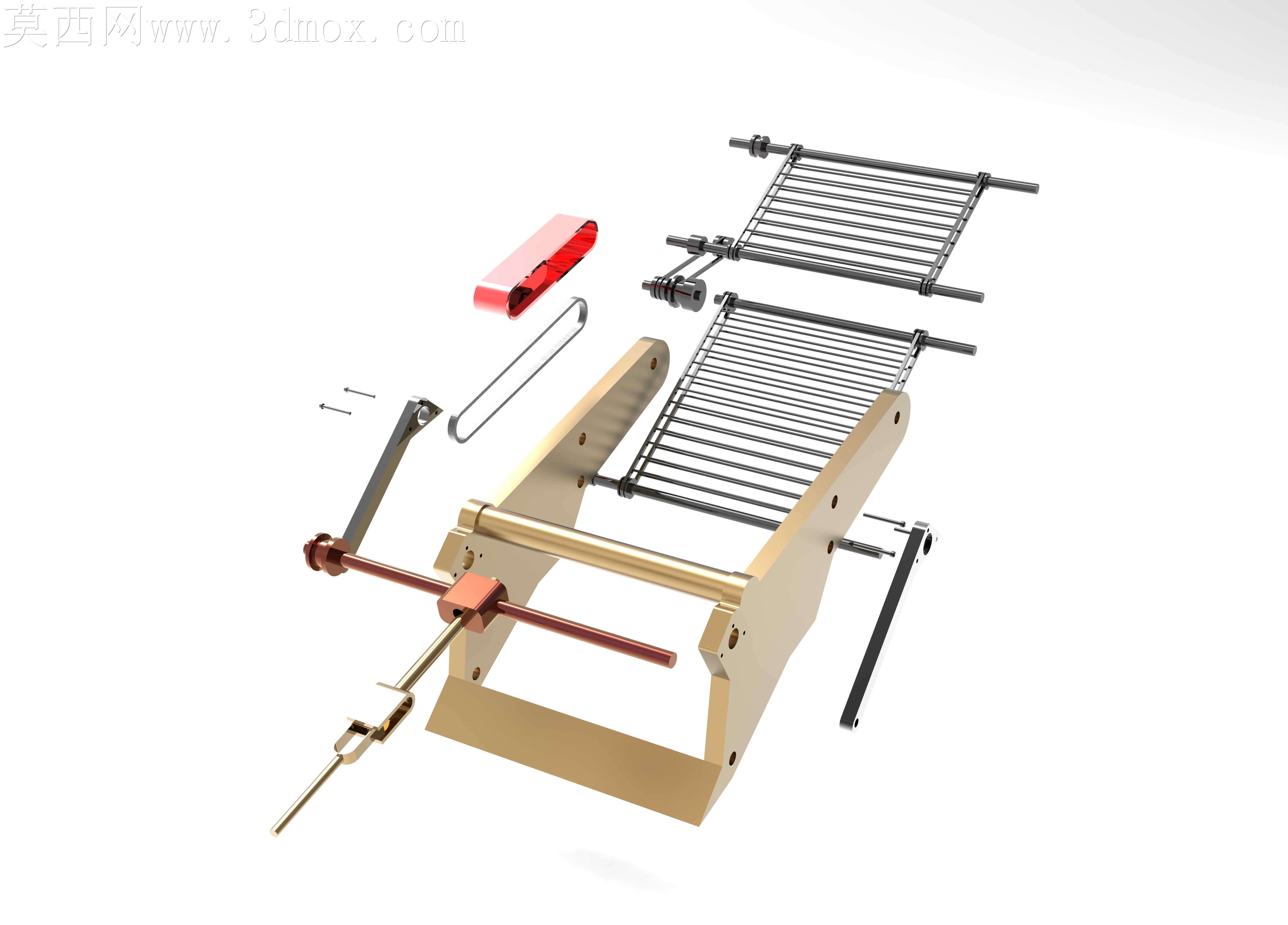

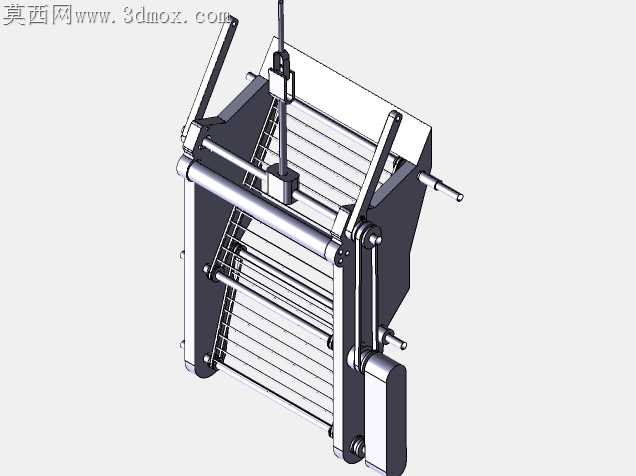

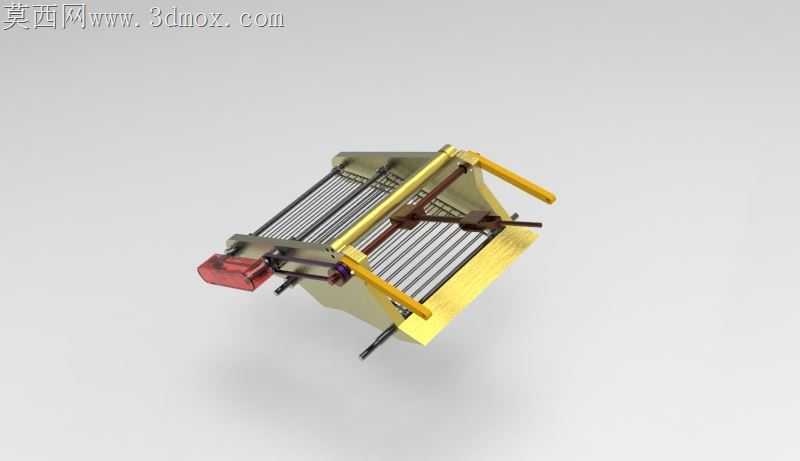

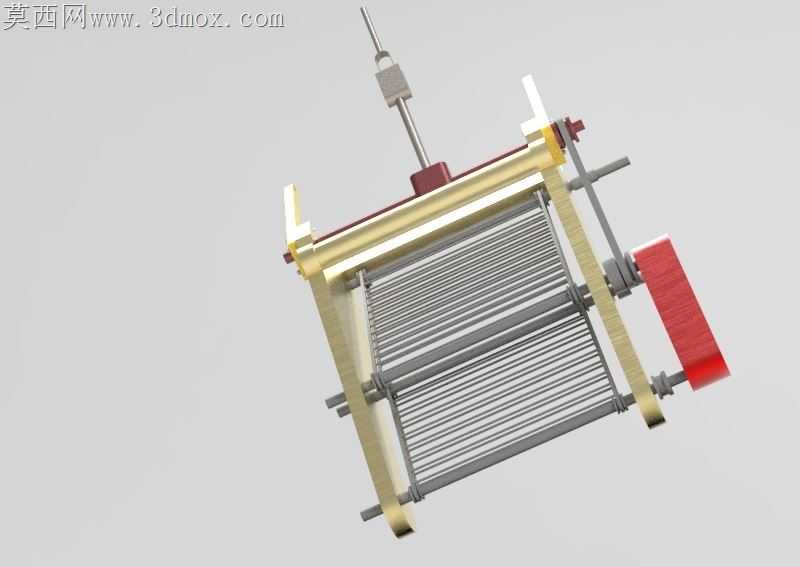

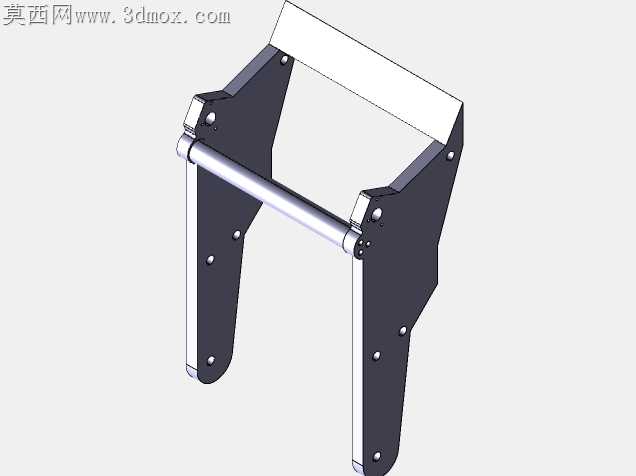

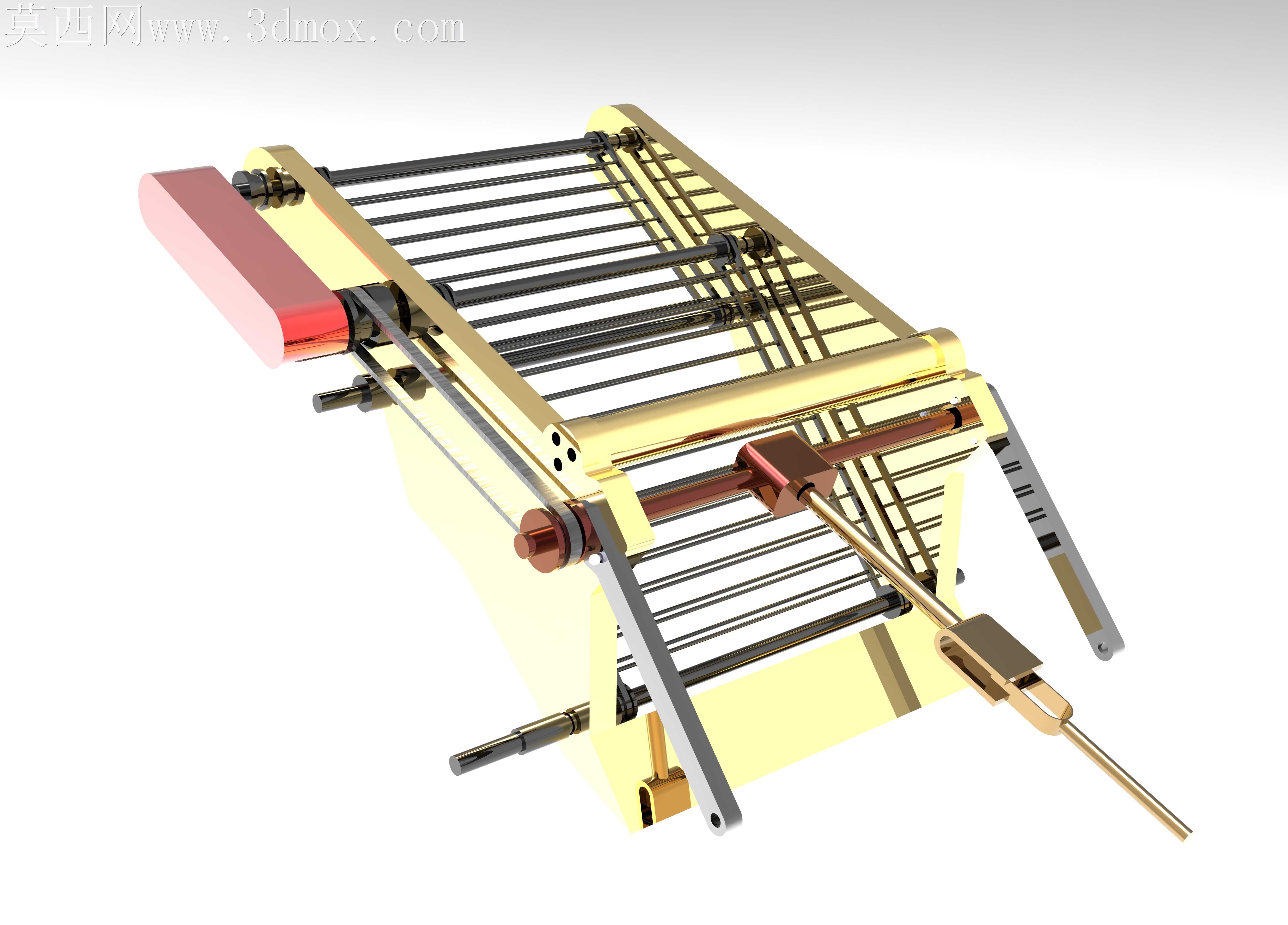

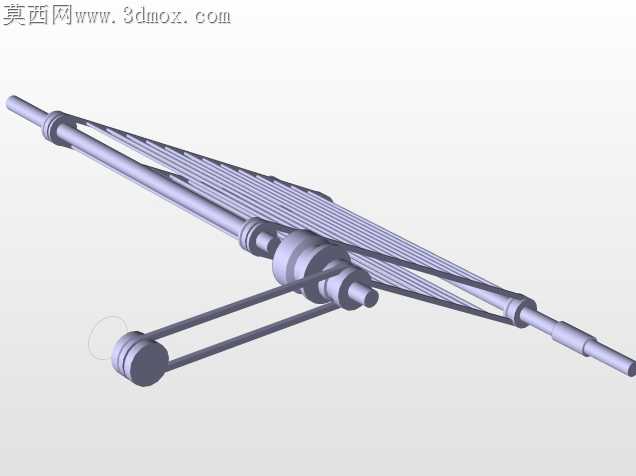

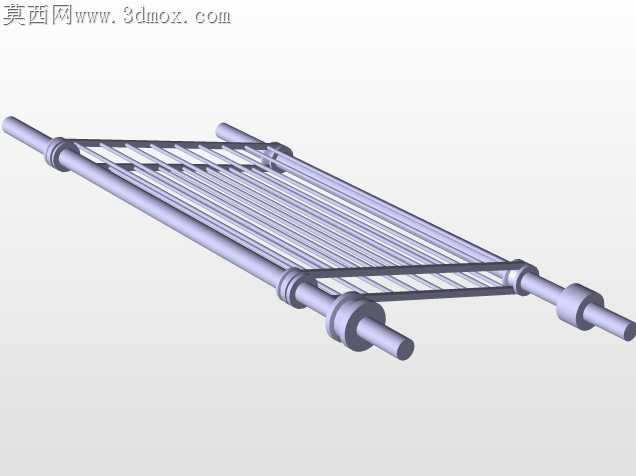

丘陵山地小块农田的薯类收获长期存在人工刨收效率低、易碰伤块茎表皮的痛点，这款收获机具的结构设计完全围绕小地块作业的落地需求做适配，没有照搬大型联合收获机的冗余结构。栅条式输送筛的栅条间距经过反复校核，刚好能漏下黏附在薯块上的细碎土块，又不会让直径3cm以上的商品薯掉落，栅条两端的固定座特意做了沉孔设计，装配后螺栓头完全没入座体内部，作业时不会勾扯杂草、缠绕作物藤蔓，避免了田间作业时频繁停机清理的麻烦。主夹持架采用折弯成型的钣金结构，没有多余的焊接拼缝，既降低了加工时的焊接变形量，又能保证架体的整体刚度，作业时碰到田间的小石块磕碰也不会出现架体扭曲变形的问题。传动摇臂的连接位置特意留了0.2mm的装配公差，配合铜质衬套使用，长期在多尘土的田间作业也不会出现卡滞、抱死的情况，摇臂末端的操作手柄做了圆弧包边处理，人工辅助推送机具时不会硌伤手掌。侧边的调节拨杆可以根据田间土壤的松软程度，实时调整挖掘铲的入土角度，黏重土壤作业时调大入土倾角减少壅土，沙壤土作业时调小倾角降低挖伤薯块的概率，拨杆的卡位槽做了等距分布的齿形结构，调节时能清晰感知档位，不用反复低头确认角度。机具上的所有外露杆件都做了圆角钝化处理，没有尖锐的棱角，装配时不会划伤操作人员，田间转移时也不会勾扯农户的衣物。分离筛的栅条采用弹性较好的弹簧钢材质，作业时随机具行进产生小幅振动，能更快抖落薯块表面的浮土，又不会因为刚性过大碰伤薯块表皮，保证收获后的薯块品相完好，降低后续存储时的腐烂概率。整套机具没有采用复杂的液压或电控结构，全部靠纯机械结构实现挖掘、输送、土薯分离的功能，普通农户经过简单讲解就能上手操作，后期维护也只需要定期给连接轴加注润滑脂即可，不用专业维修人员上门，非常适合散户小面积种植的作业场景，能把每亩地的薯类收获人工成本压缩到原来的三分之一，大幅减轻农户的劳作强度。
