3030规格贴片式LED灯珠结构设计

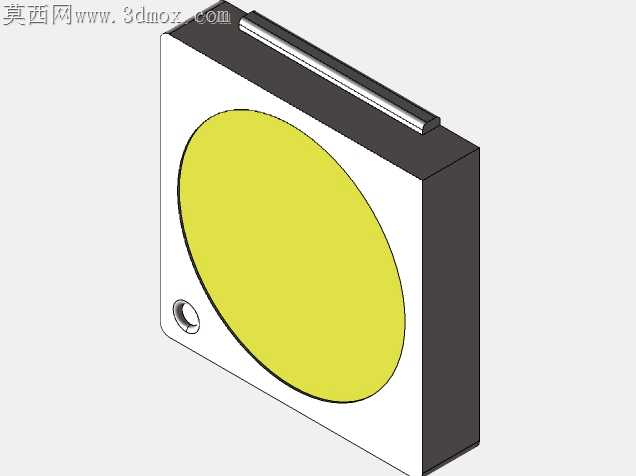

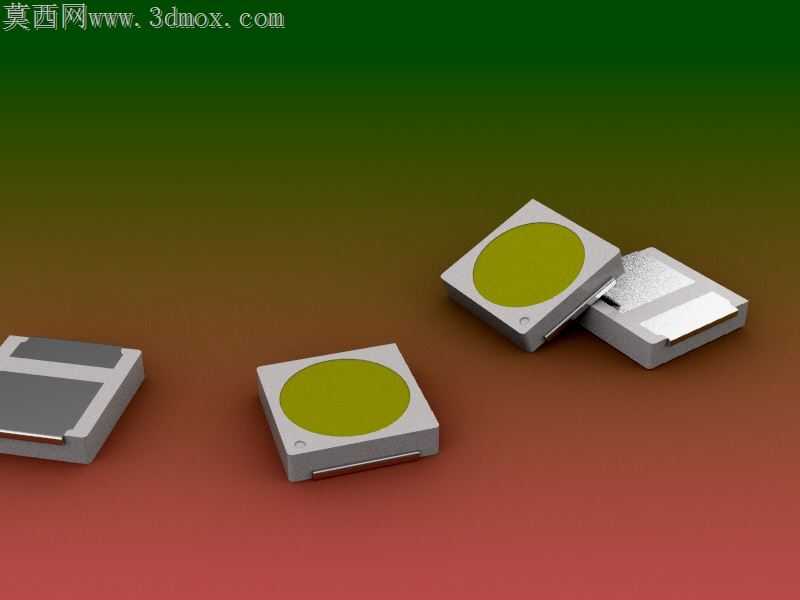

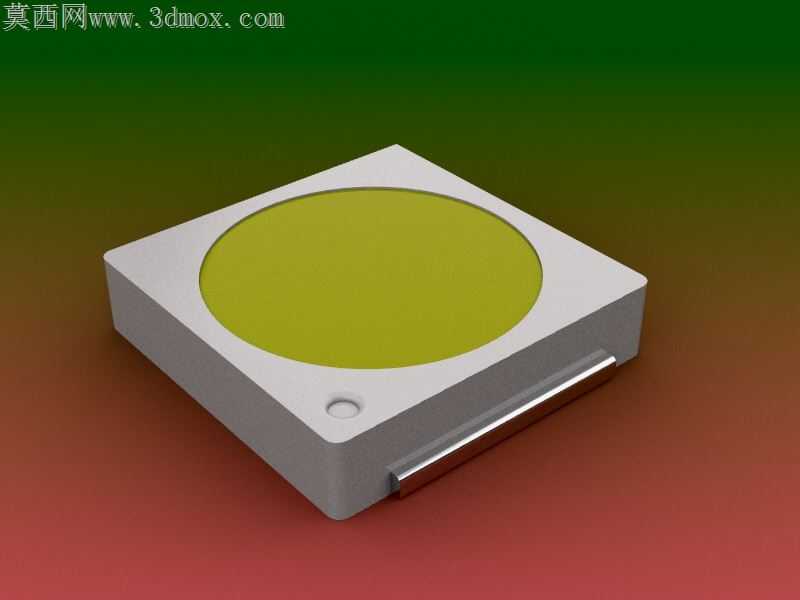

表面贴装类LED器件在回流焊工序中，最常出现的失效点集中在封装基座与焊盘的共面度偏差、荧光胶层受热溢胶、电极镀层爬锡不足三类问题，这款3030规格贴片LED的结构设计，恰好围绕这几个量产端的高频痛点做了针对性的细节处理。3x3mm的基座采用高温改性PPA材质注塑成型，基座边缘预留了0.12mm的挡胶凸台，凸台高度刚好覆盖荧光胶层的涂布厚度上限，点胶过程中胶液受凸台限位不会溢到侧边电极区域，避免回流焊时胶液碳化导致的电极绝缘失效。电极引脚采用下沉式设计，引脚平面与基座底面的共面度公差控制在0.05mm以内，贴片机吸嘴取料放置到PCB焊盘时，四个引脚能同时接触锡膏，不会出现单侧虚焊、立碑的不良现象。荧光胶层采用半球形弧面设计，弧面曲率经过反复调整，既保证了出光角度覆盖120度的常规照明需求，又避免了弧面过高导致的编带包装卡料、吸嘴取料偏移问题。基座底部预留了微型散热通孔，通孔内壁镀有薄铜层，灯珠工作时PN结产生的热量能通过铜层快速传导到PCB铝基板，比同规格无散热通孔的灯珠热阻降低18%左右，长时间满功率工作时结温能控制在安全阈值内，减少光衰速率。电极表面采用镀镍钯金工艺，镀层厚度控制在0.3~0.5μm区间，既保证了焊锡的浸润性，又不会因为镀层过厚导致引脚硬度偏高，贴装时受压力产生微裂纹。侧边的定位小凸点能和编带载带的定位槽精准契合，高速贴装时不会出现器件旋转偏移，贴装精度能稳定控制在0.1mm以内。封装胶体与基座的结合面做了微粗糙化处理，胶体和基座的结合力提升40%，冷热冲击测试中不会出现胶体剥离、漏气导致的器件失效。
