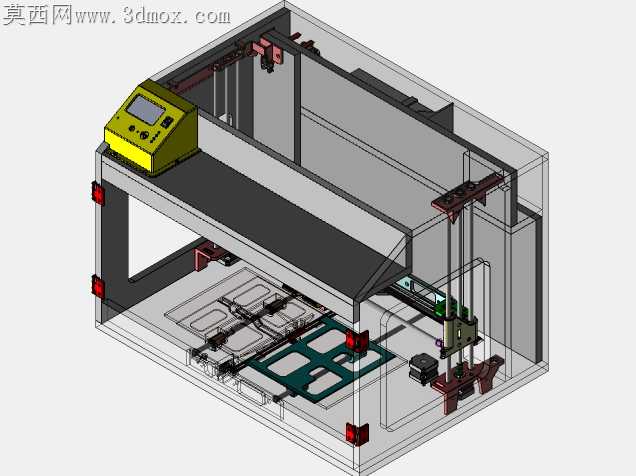

封闭腔体双喷头FDM熔融沉积成型设备

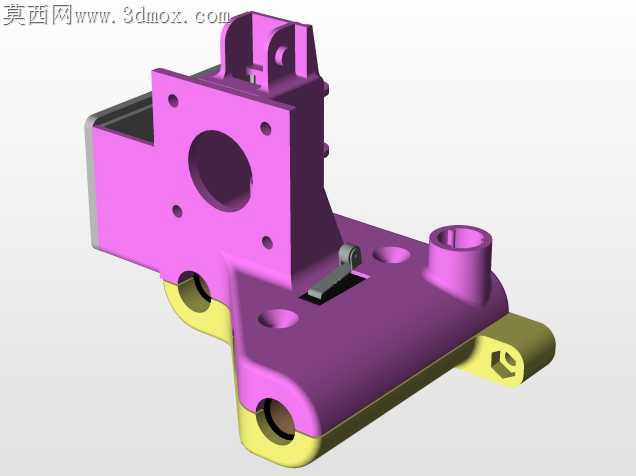

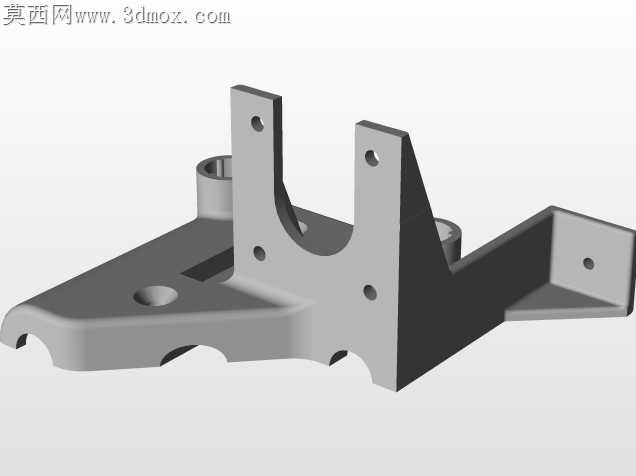

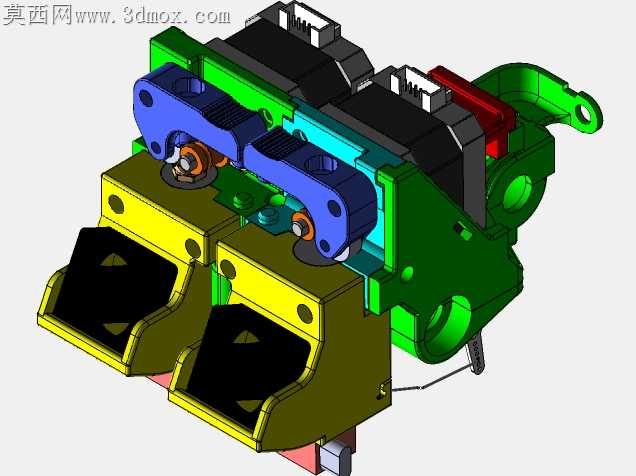

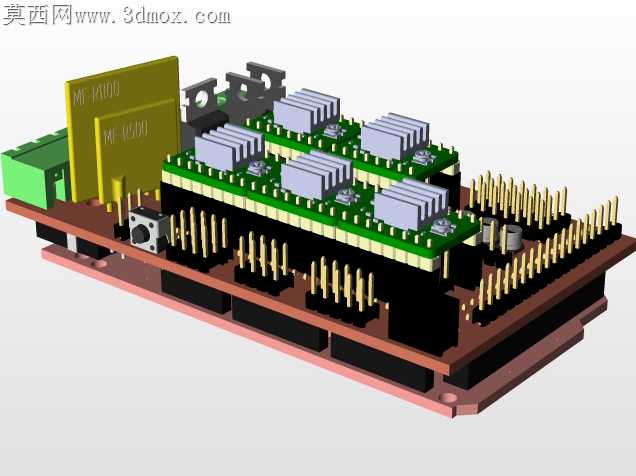

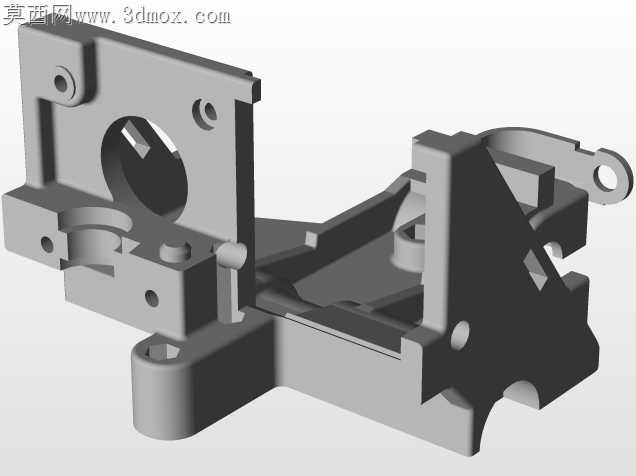

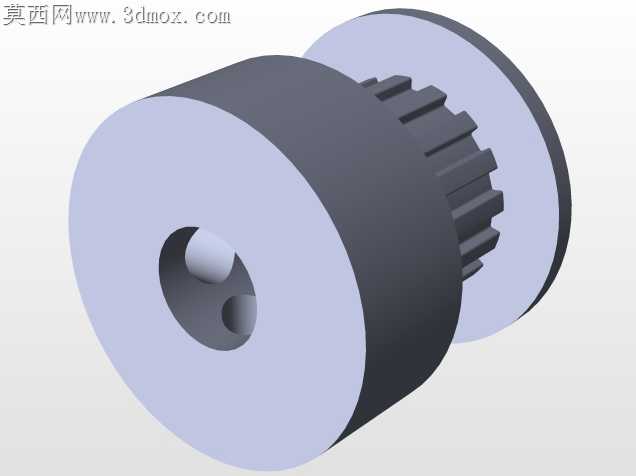

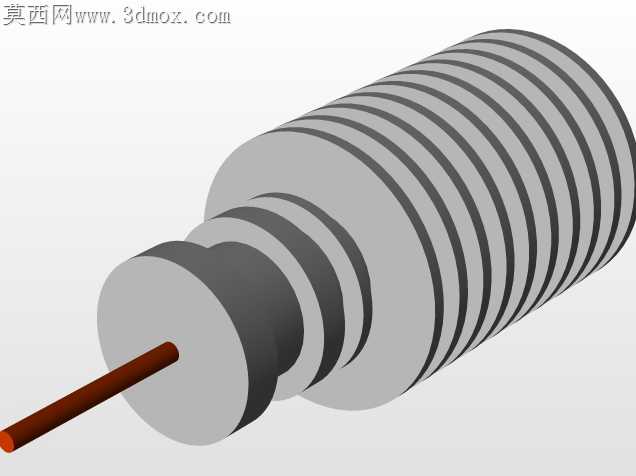

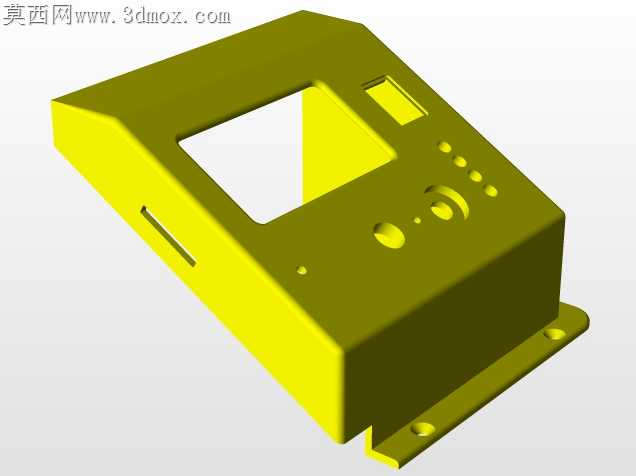

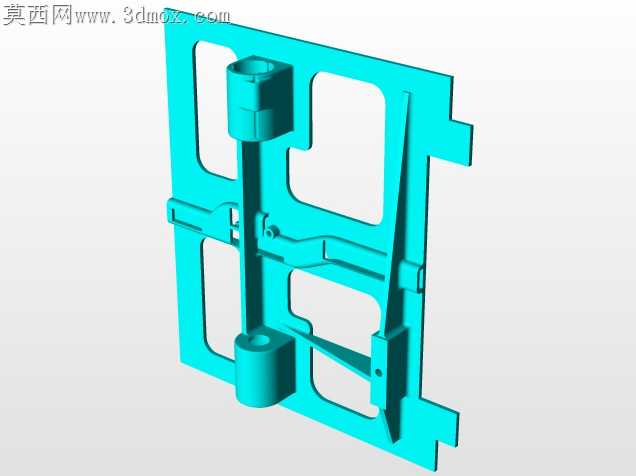

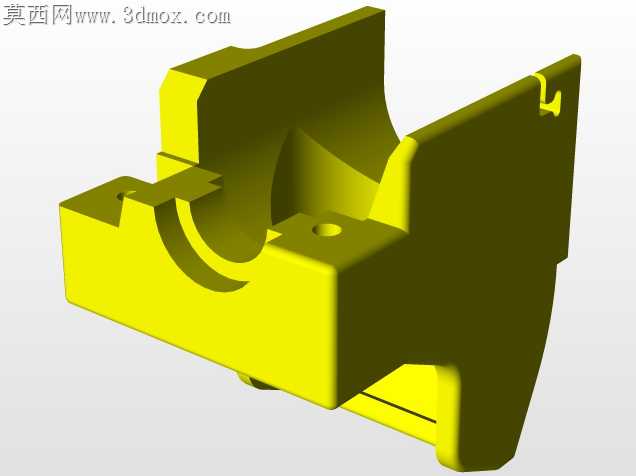

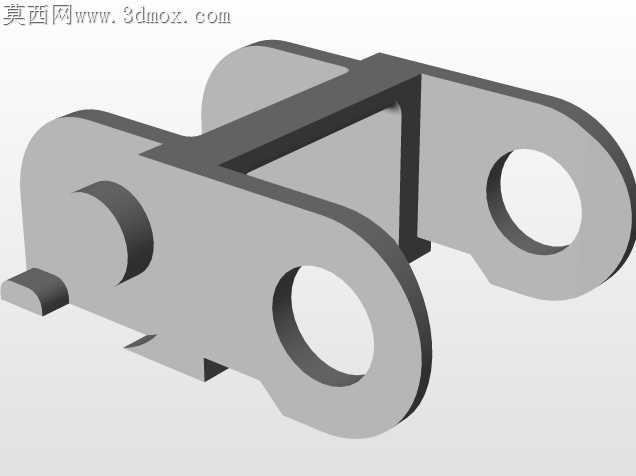

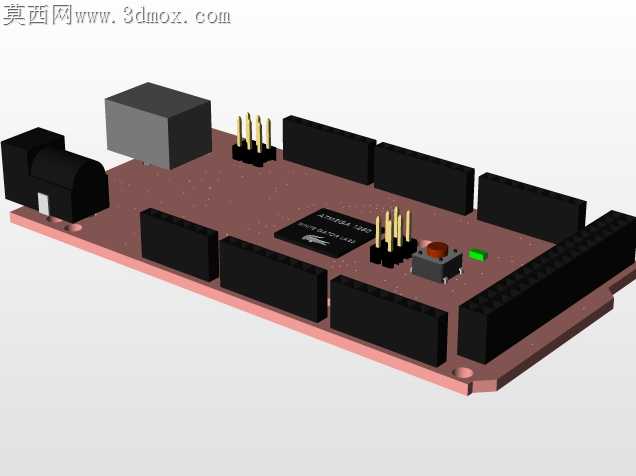

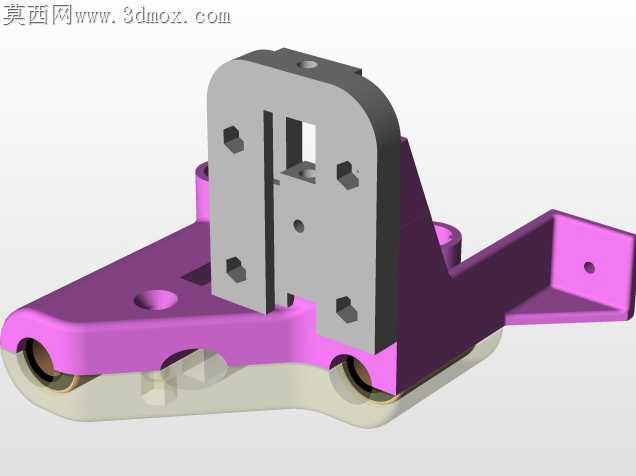

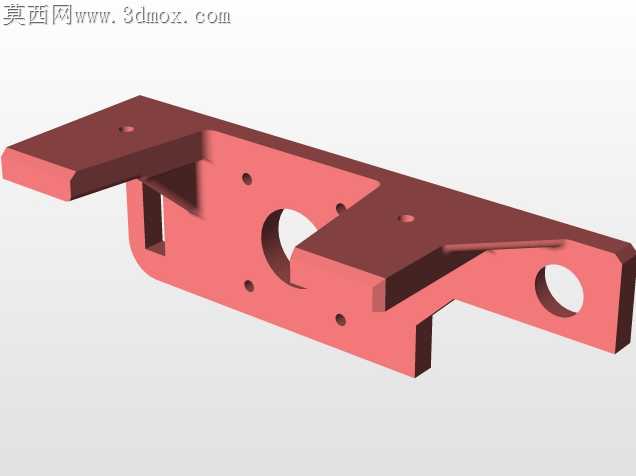

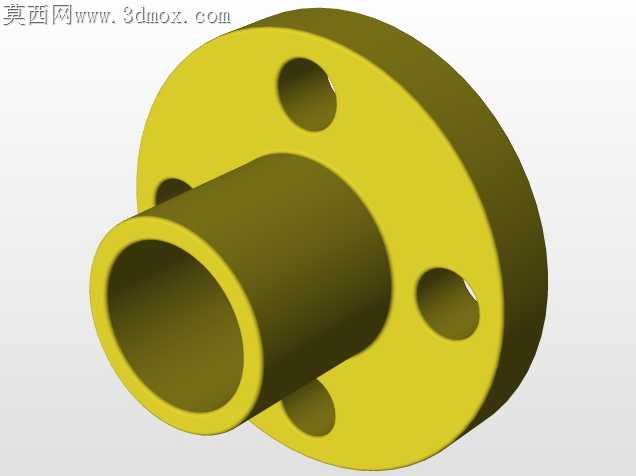

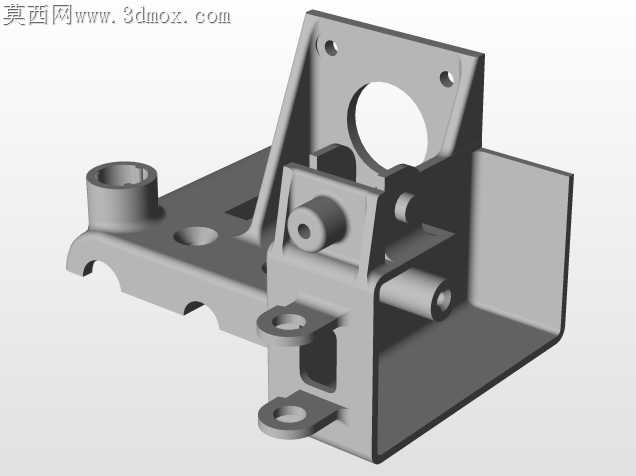

桌面级FDM设备打印ABS材质时最常遇到的翘曲变形问题，根源在于成型腔体内温度场分布不均，耗材挤出后冷却速率差产生内应力，这款双喷头封闭结构的设计，恰好针对这一加工痛点做了针对性的结构适配。机架采用铝型材拼接加钣金围合的封闭腔体，没有预留多余的散热缝隙，能将打印过程中喷头与热床散出的热量锁在腔体内，让成型区域的温度稳定维持在ABS耗材所需的40-60℃区间，避免边角位置因快速冷却出现翘边、层间剥离的问题。双喷头的安装座做了偏移式设计，非工作状态下的喷头会抬升足够高度并偏移到成型区域外侧，不会在打印过程中剐蹭已经成型的模型表面，两个喷头的同轴度公差控制在0.1mm以内，切换进料时不会出现出料位置偏移导致的层纹错位。X轴传动采用同步带加直线导轨的组合，导轨安装面和铝型材机架的贴合面预留了0.05mm的调整垫片安装位，装配时可以通过塞尺逐点调整导轨平行度，避免运动过程中出现卡顿、喷头抖动导致的打印层纹不均。Z轴采用双丝杆同步传动结构，两根丝杆的固定座分别安装在腔体后侧的两个钣金支撑件上，支撑件和机架连接的位置做了加强筋结构，抵消丝杆高速升降时产生的径向振颤，保证打印平台升降过程中的平面度误差不超过0.02mm，避免大尺寸模型打印时出现层厚不均的问题。热床采用铝板加硅胶加热膜的组合，安装时在热床和平台支撑板之间填充了隔热棉，减少热量向下传递损耗，同时避免底部钣金件长期受热出现形变。控制盒集成安装在腔体左侧的外置支架上，和成型腔体做了物理隔离，避免腔体内的高温传导到控制电路板上，导致电子元件过热出现工作不稳定、丢步的问题。走线全部采用拖链收纳，运动轴往复移动时线缆不会和腔体内部结构产生摩擦，长期使用也不会出现线缆外皮磨损、线芯断裂的隐患。进料机构采用近端双齿轮挤出结构，安装在喷头安装座的上方，缩短了耗材从挤出轮到喷嘴的送料距离，打印柔性耗材时也不会出现耗材弯折、堵头的问题，两个挤出轮的压紧力可以单独调整，适配不同硬度的打印耗材。腔体的前门采用透明亚克力板做观察窗，边缘贴有密封泡棉，关门后能和机架边框紧密贴合，减少热量流失的同时，也能隔绝打印过程中产生的微量耗材挥发物，适配桌面场景的使用需求。
