儿童橡皮筋发射玩具结构设计

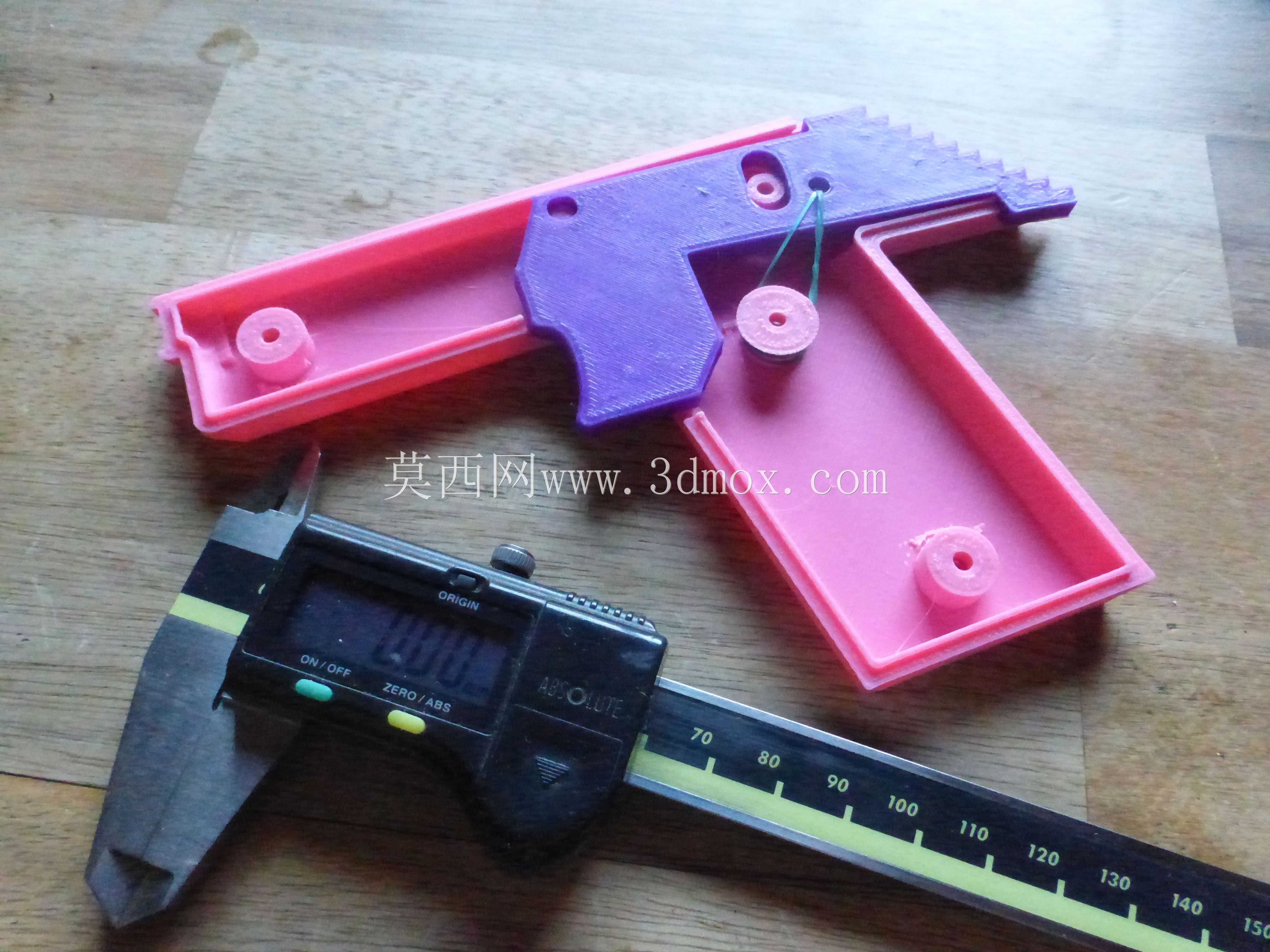

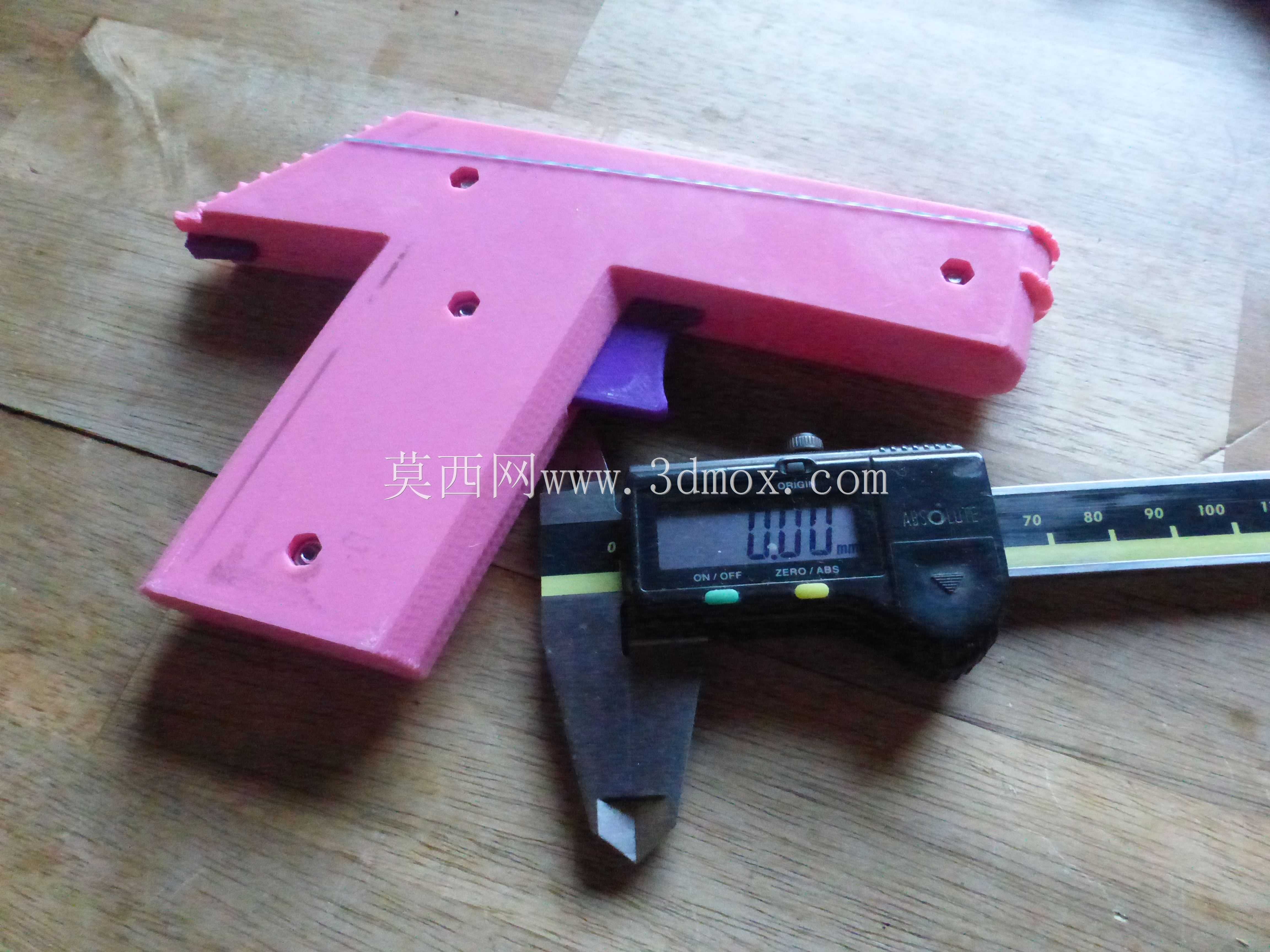

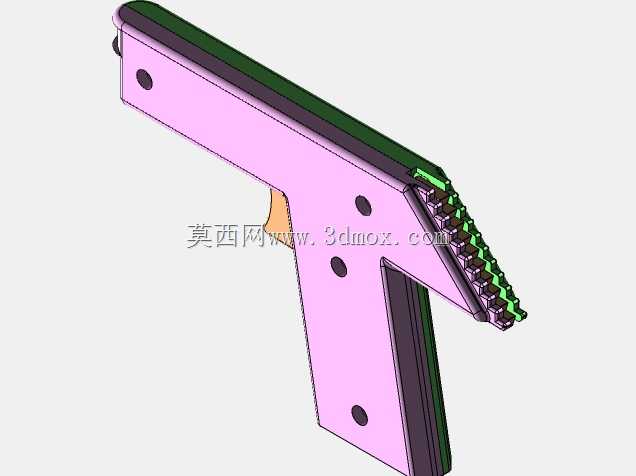

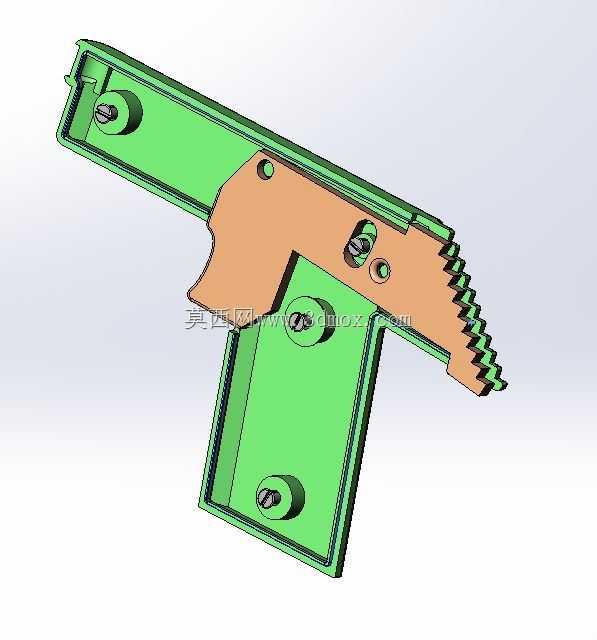

这款橡皮筋发射玩具的设计初衷是面向低龄儿童的休闲玩乐场景，整体采用分体式拼接结构，所有零件均可通过FDM类型3D打印设备直接制作，无需额外金属紧固件，仅靠零件间的卡扣结构即可完成整机组装，大幅降低了普通用户的制作门槛。从功能逻辑来看，整机可一次性预装10根标准橡皮筋，通过内置的棘轮式分步释放结构，每扣动一次扳机即可自动释放一根橡皮筋完成发射，无需手动逐根上膛，操作逻辑简单，儿童经过简单引导即可独立使用。结构设计阶段充分考虑了使用安全性，所有外露棱边均做了R2以上的圆角过渡，发射端的橡皮筋挂点做了内凹处理，避免发射过程中橡皮筋滑脱划伤使用者，扳机的按压力度控制在15N以内，适配儿童的手指按压力度范围，不会出现扣不动或者误触发的情况。从尺寸边界来看，整枪握持部分的宽度为32mm，刚好适配6-12岁儿童的手掌握持跨度，整体长度控制在180mm范围内，打印时无需大尺寸打印设备，普通桌面级3D打印机的成型尺寸即可满足整版打印需求，零件壁厚统一设置为2.5mm，既保证了结构强度，不会因为儿童摔落出现断裂，又能控制打印耗材用量，单台整机的PLA耗材用量控制在60g以内。设计过程中特意将所有活动配合面预留了0.3mm的装配间隙，适配普通FDM打印的精度误差，打印完成后无需打磨即可直接装配，扳机与发射棘轮的配合位置做了限位结构，避免扳机行程过大导致结构卡死，橡皮筋的挂柱采用锥形设计，既方便预装橡皮筋，又能保证发射时橡皮筋可以顺利滑脱，不会出现卡滞情况。整体结构没有复杂的曲面特征，所有特征均采用直面与小圆弧过渡，打印时无需添加支撑结构，减少了后期处理的工作量，同时也降低了打印失败的概率。
