手持电烙铁电子焊接工具三维结构

在电子制造产线的插件工位、维修台的返修作业区、实验室的电路调试场景中，手持电烙铁是出现频率最高的基础作业工具，小到消费电子主板上0402封装阻容元件的引脚焊接，大到工业控制板卡上功率器件引脚与导线的搪锡固定，都需要依靠这类工具完成焊料的熔融与焊点成型。这款电烙铁的结构设计完全围绕长时间手持作业的人机需求展开，握持段采用上细下粗的锥形过渡造型，外层做防滑绝缘包覆，作业时手部握持位置距离发热端预留足够安全距离，避免长时间作业时高温传导至握持区造成烫伤，同时锥形造型适配不同手型的握持习惯，无论是正握进行精细焊点操作，还是侧握完成大焊点搪锡，都能保持稳定的施力角度。

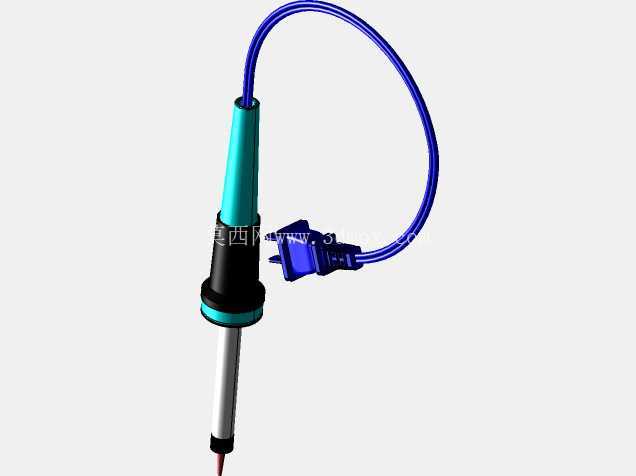

从功能结构划分，整支烙铁分为发热核心段、握持绝缘段、线缆连接段三个核心部分，最下端的金属发热套内部封装陶瓷发热芯，前端预留焊头安装位，可根据不同作业场景更换尖嘴头、刀头、斜口头等不同形制的焊头，满足精细拖焊、多点拖焊、大焊点堆锡等不同作业需求；发热套与握持段之间设置多层隔热环，既阻断高温向握持区传导，也能在作业间隙临时放置烙铁时，避免高温部分直接接触工作台面造成烫损。握持段上部延伸出的耐弯折线缆采用高柔性橡胶外皮，内部集成供电导线与温度传感线，线缆根部做防弯折应力处理，避免日常使用中频繁弯折造成线芯断裂，末端的接插件采用标准品规，可直接匹配市面上多数恒温焊台的输出接口，无需额外转接线缆即可完成适配。

做三维结构设计时，首先要确认各段的尺寸边界：发热端金属套外径控制在10mm以内，保证作业时不会遮挡操作人员观察焊点的视线，握持段最大直径不超过28mm，适配多数成年人手部握持的围度，整支烙铁不含线缆的总长度控制在220mm左右，重量平衡在握持段偏下位置，长时间手持作业不会出现明显的坠手感。线缆的自然弯曲半径预留足够余量，建模时线缆的弯曲形态模拟实际使用时的自然垂落状态，避免出现过度弯折导致的线径变形，接插件部分的卡扣结构做完整还原，保证模型在做装配模拟时，能准确呈现接插件插拔时的限位与卡扣卡合状态。

在实际产线应用中，这类电烙铁通常搭配焊台使用，建模时需要考虑烙铁与焊台支架的匹配尺寸，烙铁放置段的直径要适配通用焊台支架的放置卡槽，保证虚拟装配时能准确卡入支架，不会出现尺寸干涉。绝缘部分的材质分色做清晰区分，黑色为耐高温绝缘基座，青蓝色为防滑握持包覆层，金属部分做哑光金属质感处理，还原实际使用中金属部件经过高温氧化后的表面状态，线缆部分做半哑光橡胶质感，接插件的蓝色塑料外壳与金属插针做分色处理，方便结构评审时快速识别不同部件的材质与功能分区。

针对维修场景的使用需求，这款烙铁的结构设计预留了发热芯更换空间，发热套与握持段采用螺纹连接结构，无需专用工具即可拧开更换内部损坏的发热芯，降低日常使用的维护成本，建模时螺纹连接段的配合间隙做准确还原，保证虚拟拆装时能准确呈现螺纹旋合的行程，不会出现穿模问题。同时，隔热环的突出高度做了优化，既保证隔热效果，也不会在作业时剐蹭周边的元器件，避免对电路板上的精密元件造成磕碰损伤。
