工业生产操作平台及罐体配套作业设施

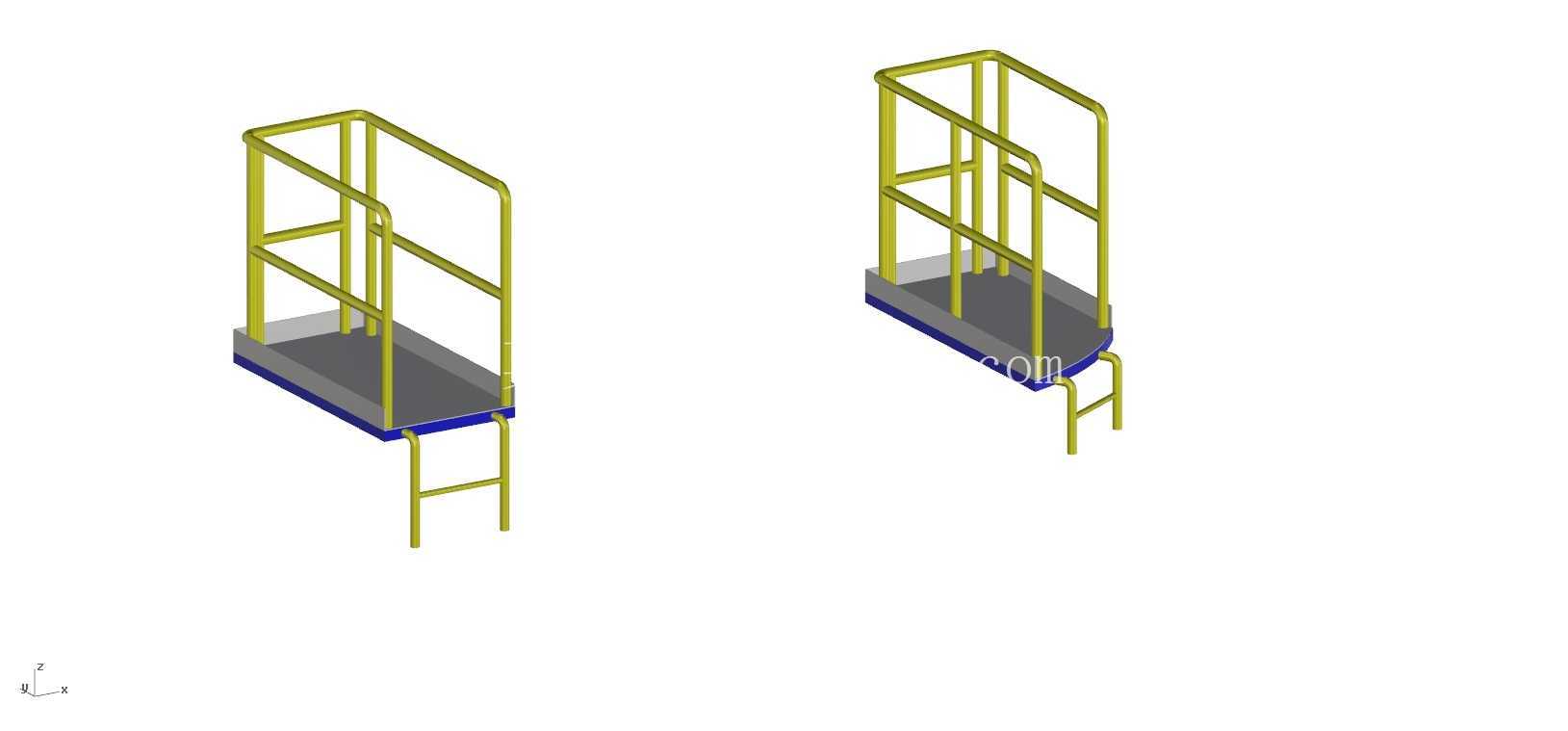

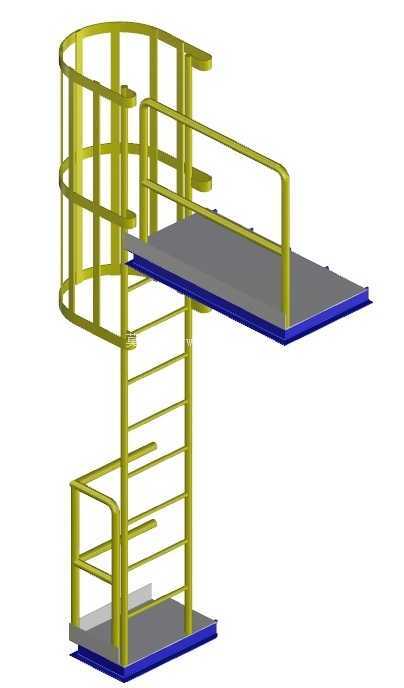

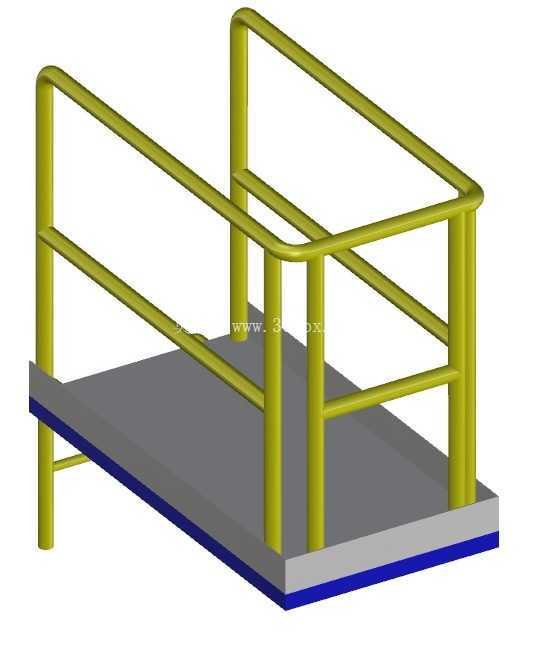

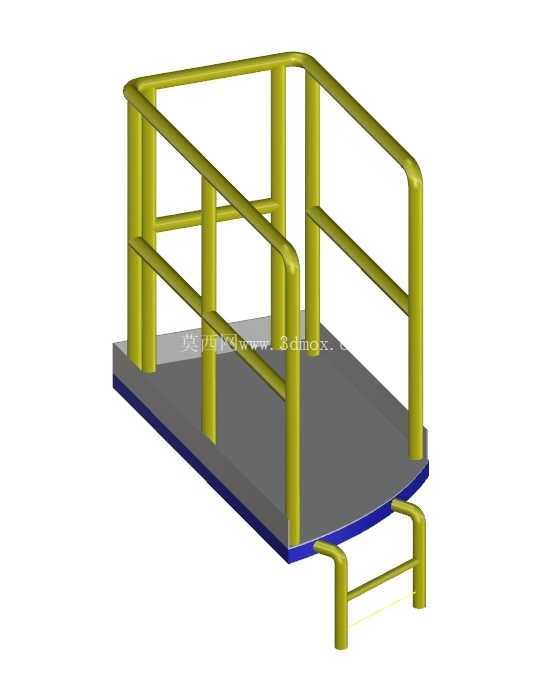

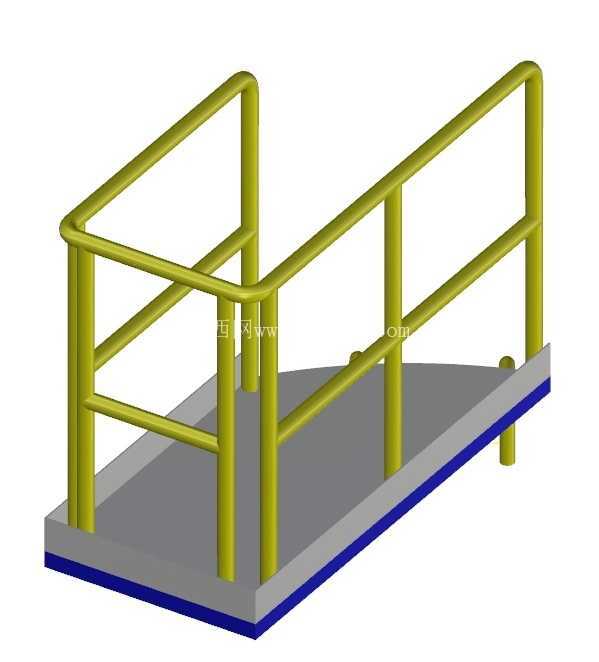

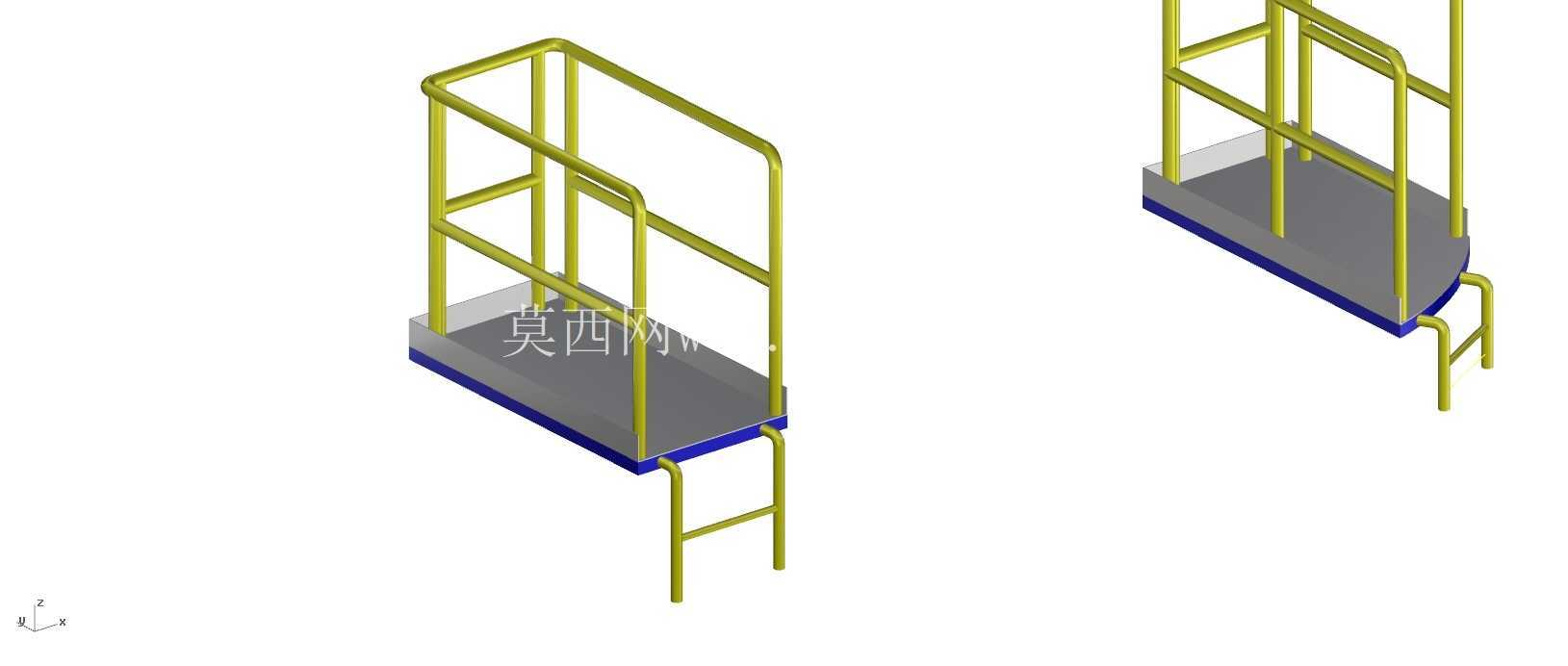

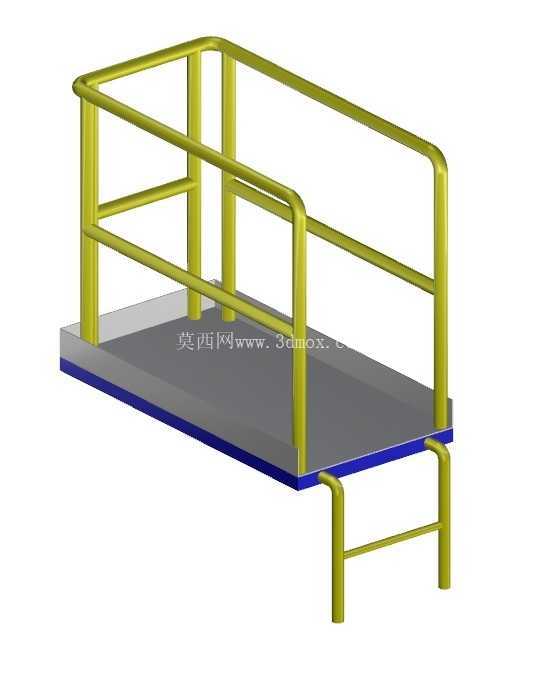

　　设计层面首先考虑的是作业可达性，两处操作平台的高度分别匹配圆柱罐体与方型箱体的顶部操作面，平台边缘设置的黄色安全护栏完全覆盖作业人员的活动范围，护栏横杆间距符合工业防护的安全要求，底部设置的踢脚板能防止工具从平台边缘滑落砸伤下方人员。平台踏板采用防滑格栅结构设计，即使在车间有积尘、少量溅洒液体的工况下，也能保证作业人员站立的摩擦力，避免滑倒风险。配套的斜向爬梯连接地面与平台入口，爬梯的踏步间距、扶手高度都按照人体工程学参数设置，人员上下时不需要过度抬腿或俯身，携带轻型工具通行时也能保持身体平衡。这套三维建模内容还原的是工业生产场景中，用于罐体类设备周边作业的配套操作设施，整体围绕立式圆柱罐体与相邻方型储料箱体搭建，适配铸造生产环节中原料投放、工况巡检、设备维护的实际作业需求。从现场应用逻辑来看，这类设施常布置在铸造车间的砂处理、熔炼配料工段，作业人员需要站在抬高的平台上完成长杆工具的捅料、料位观测、内壁附着物清理等操作，避免直接攀爬设备带来的坠落风险，同时让作业点位精准对准罐体顶部的操作口，减少无效的动作幅度。

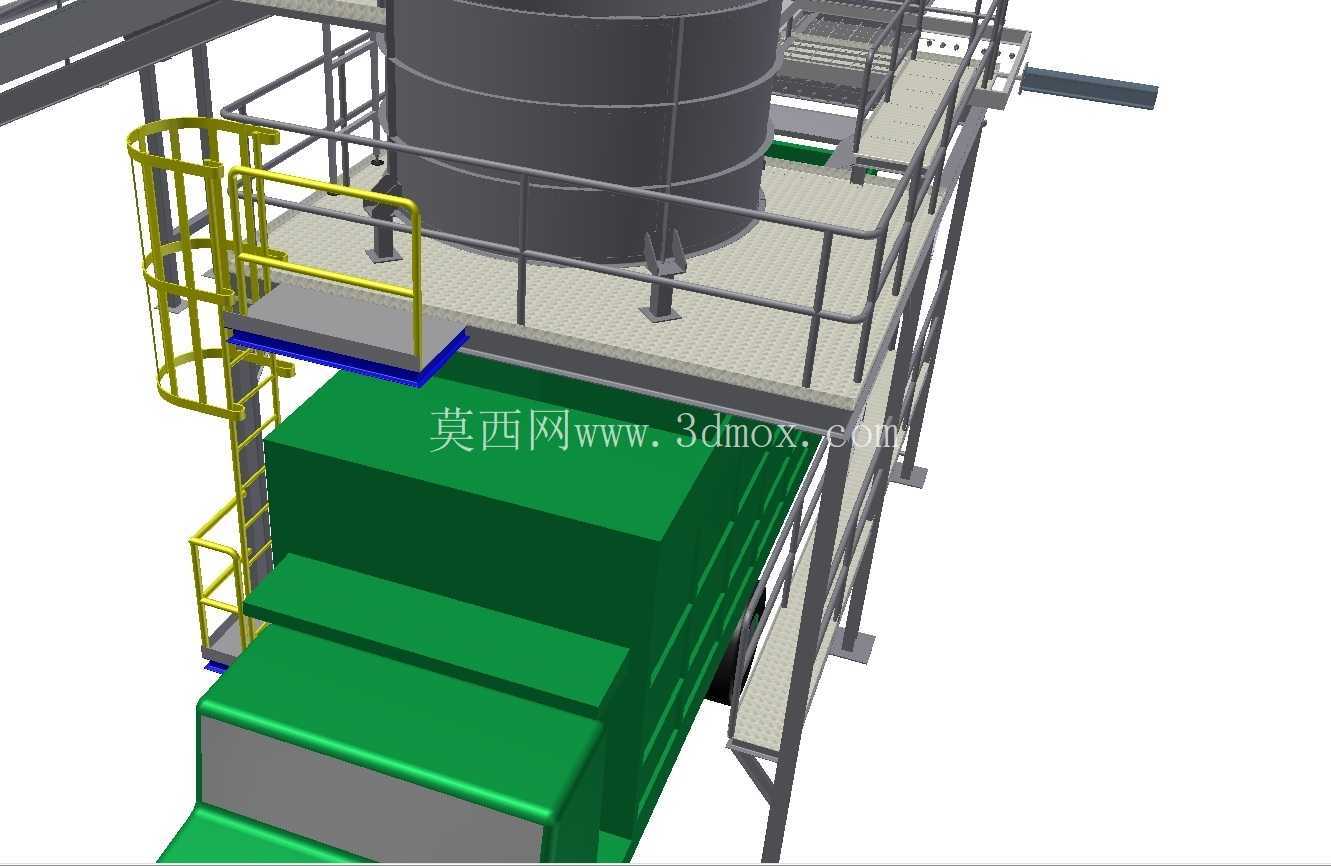

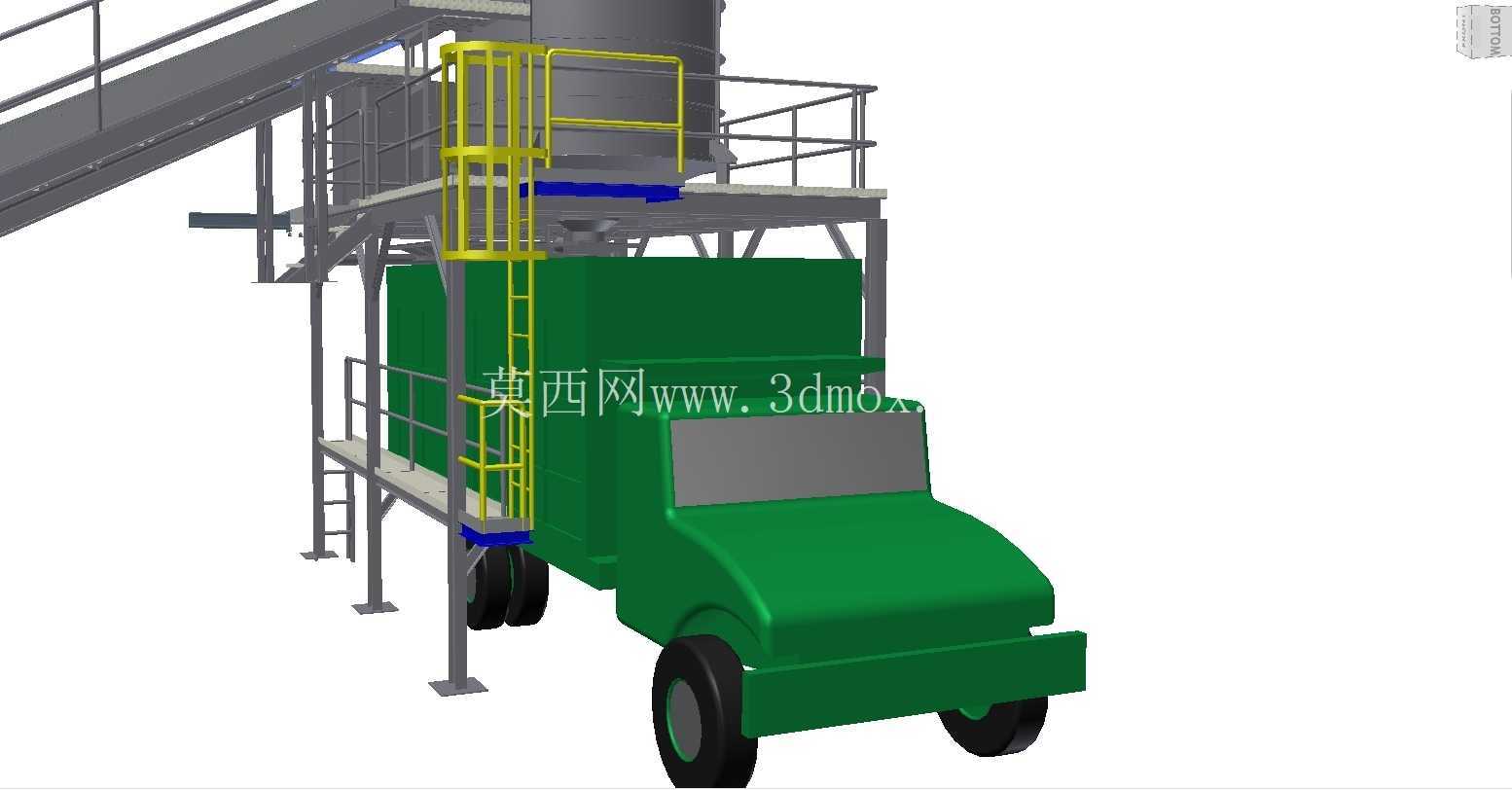

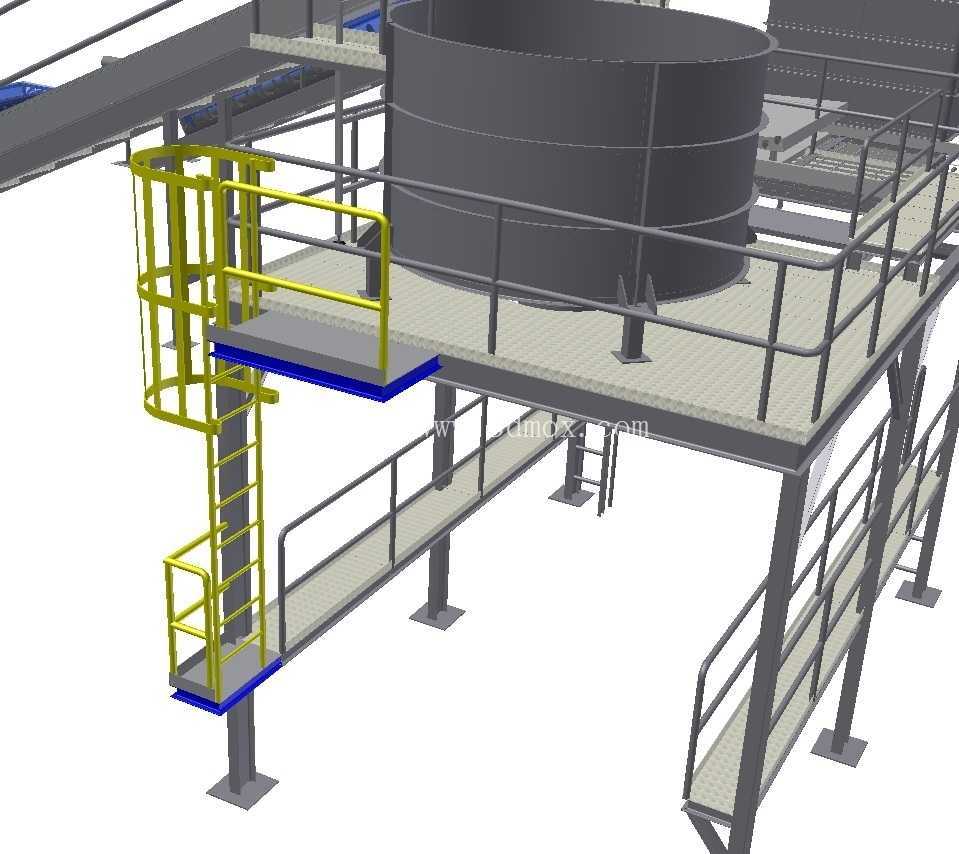

　　从安装边界来看，整套设施的支撑立柱都落在罐体周边的硬化地面基础上，立柱底部设置的安装底板可以通过膨胀螺栓与地面固定，不需要对现有罐体结构做焊接改动，适配现有车间的设备布局改造需求，平台与罐体外壁之间预留了足够的检修间隙，方便后期对罐体外壁做防腐、焊缝检查等维护作业。相邻的方型箱体与圆柱罐体之间设置了连通的走台，作业人员不需要下到地面就可以在两个设备的操作点位之间移动，走台的承载能力按照单人携带15kg以内工具的工况设计，护栏连续布置没有断点，避免通行过程中出现防护空缺。

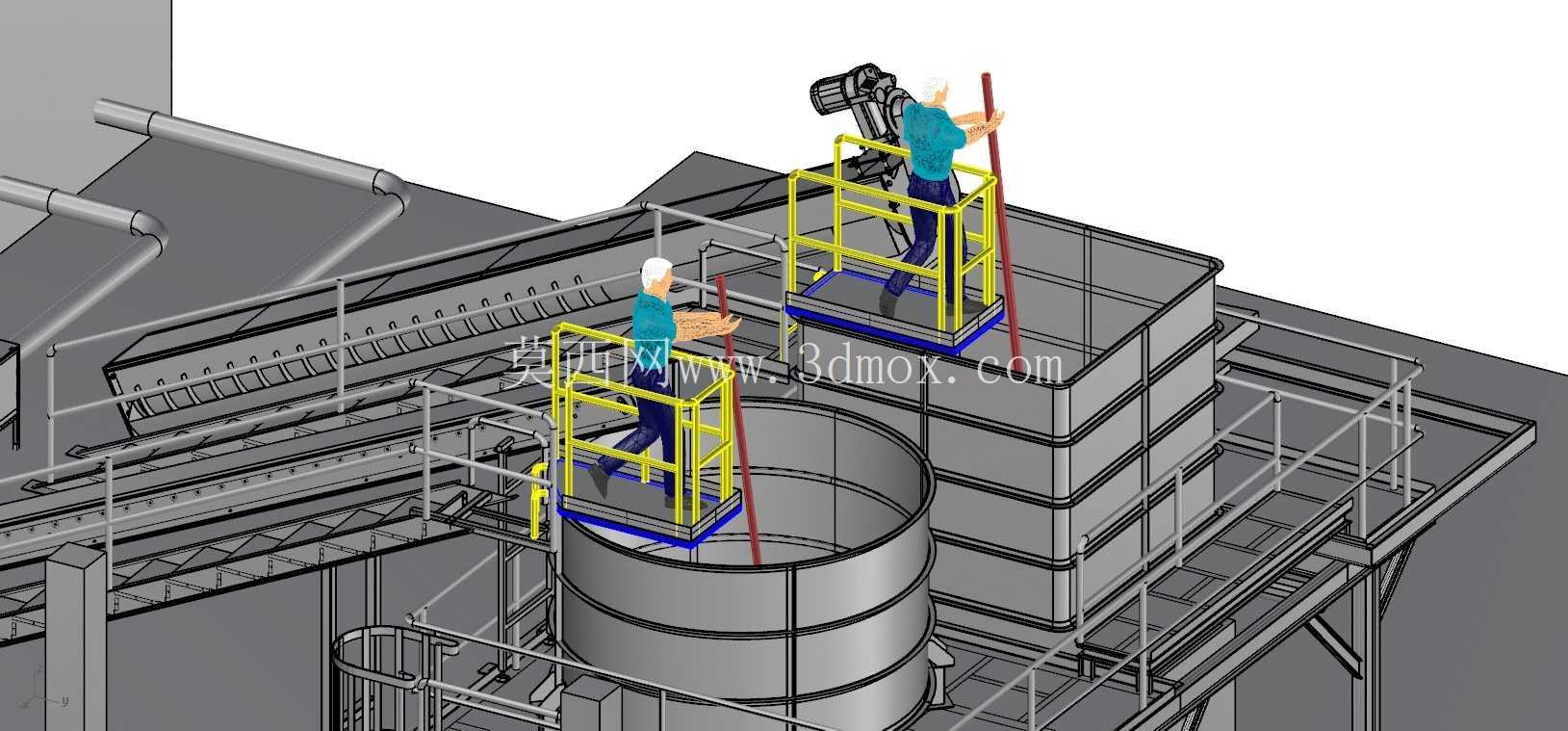

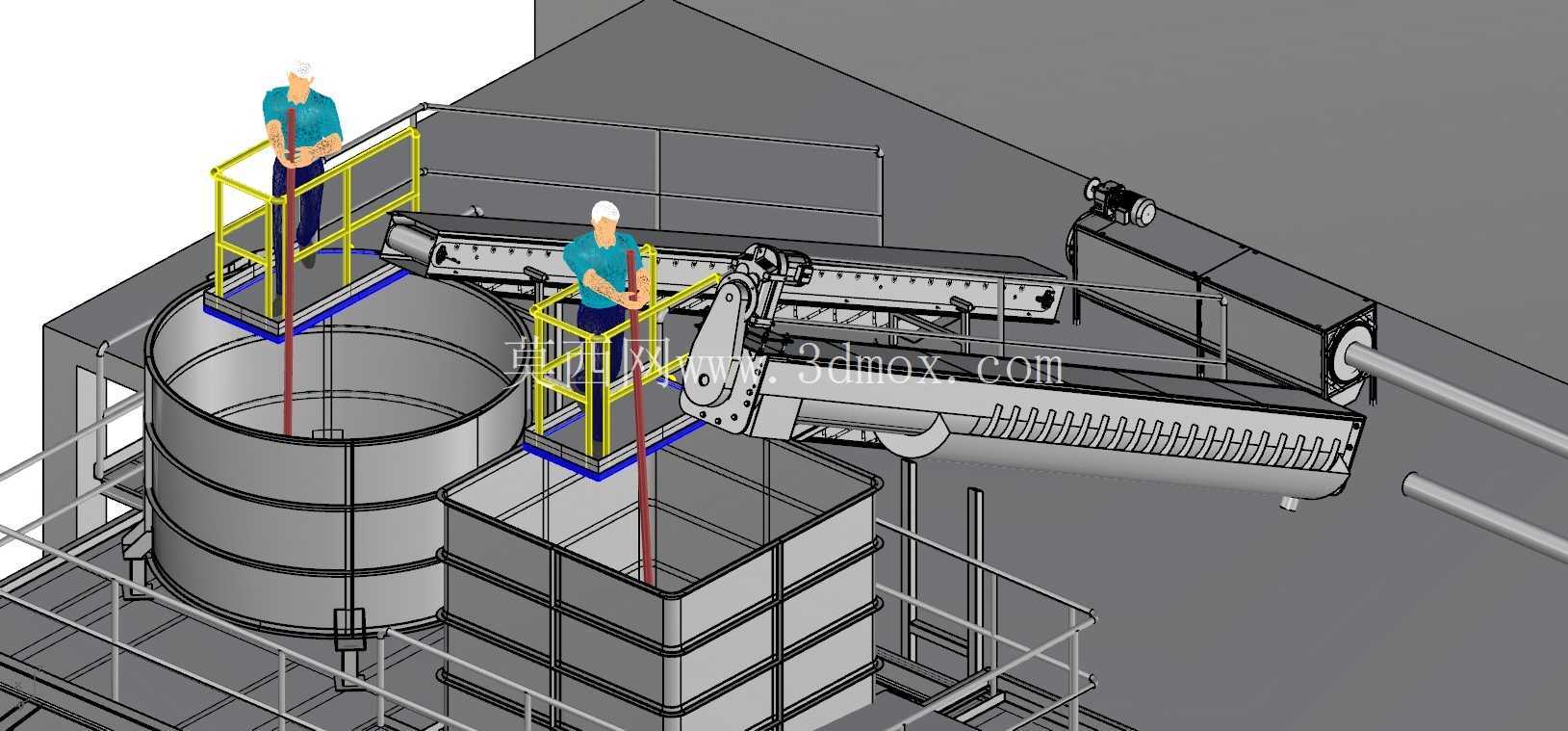

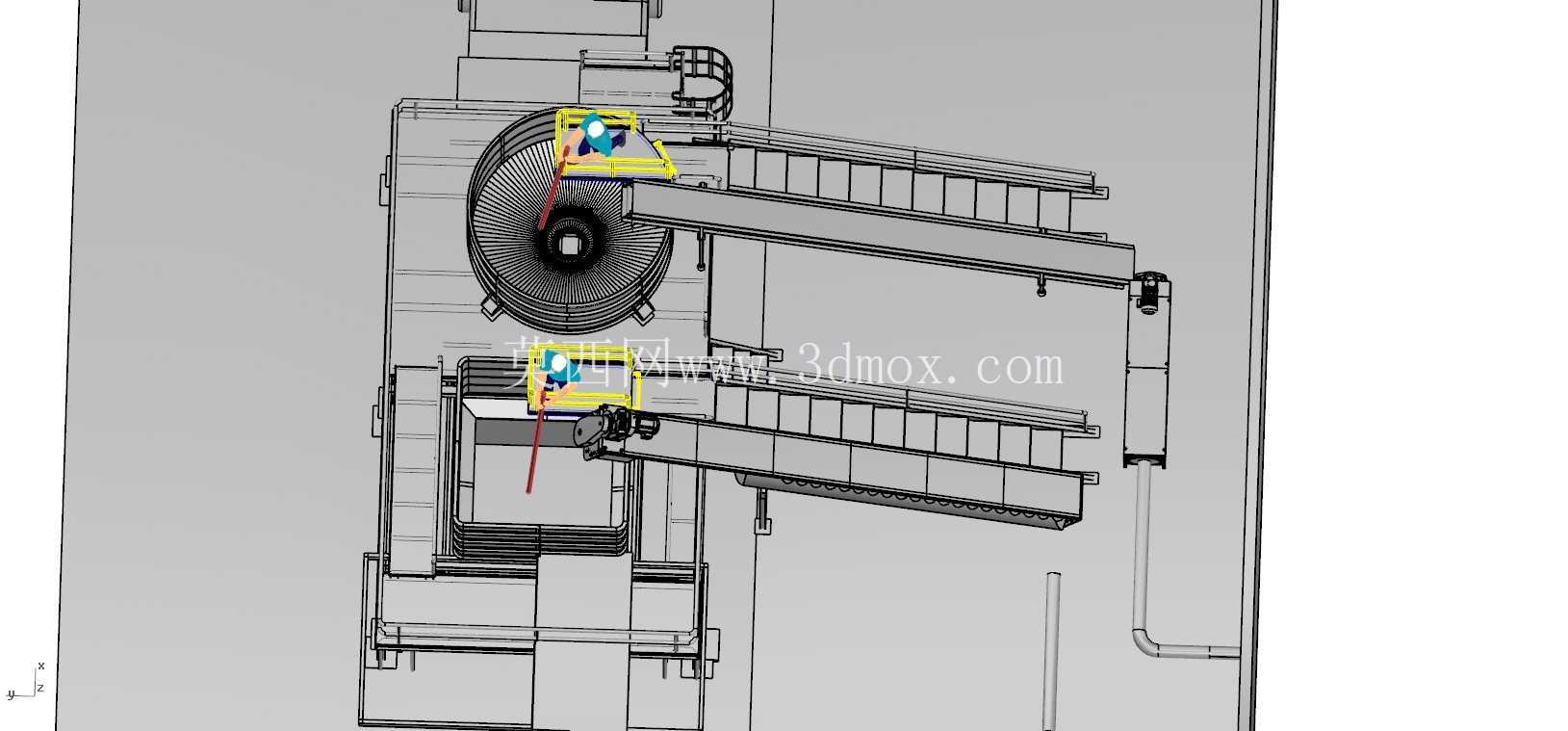

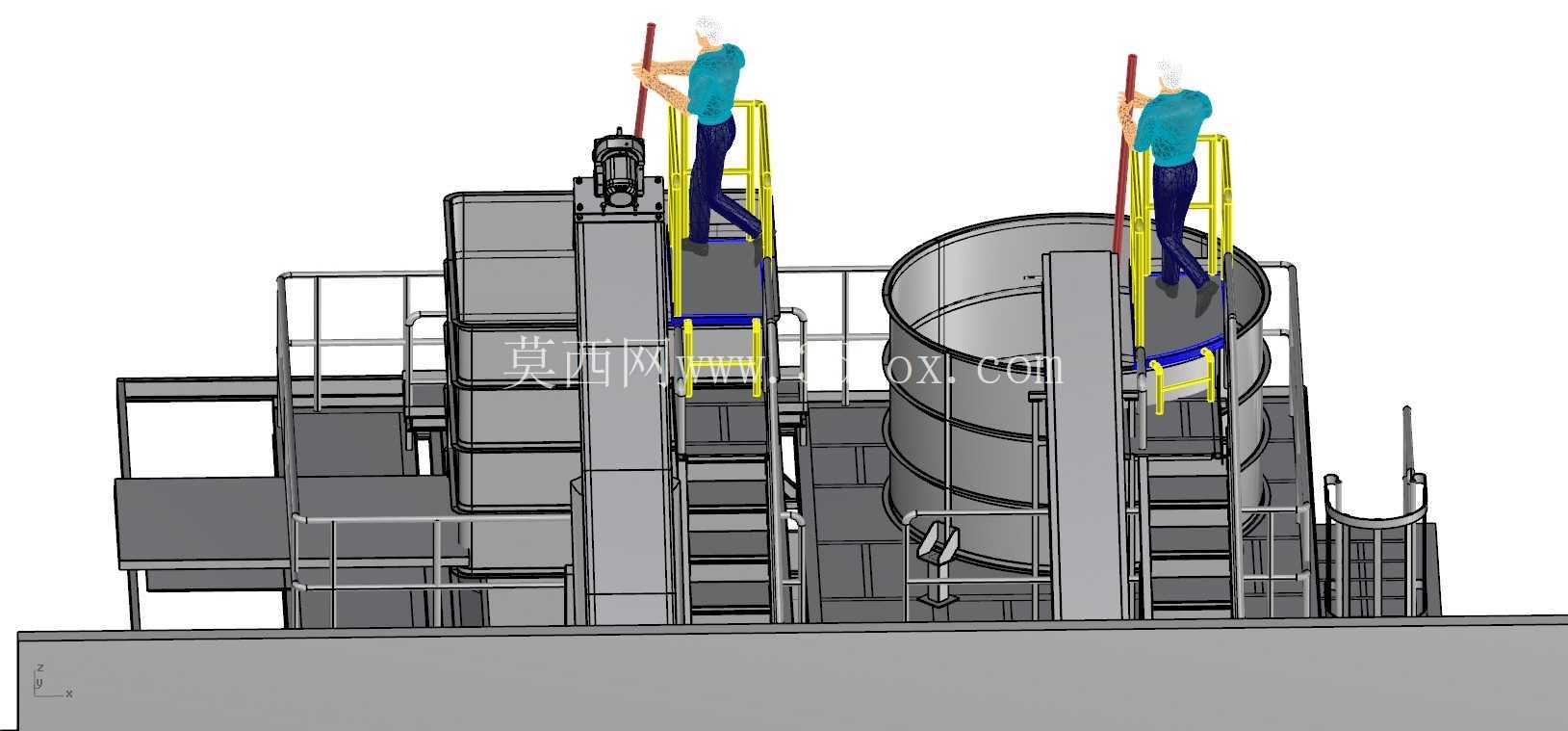

　　模型中还原的作业人员姿态，也对应了实际生产中两种典型的操作场景：一处是站在罐体旁平台上，手持长杆做捅料作业，身体重心靠向护栏内侧，操作时的手臂活动范围完全在平台承载区域内；另一处是站在方型箱体旁的平台上，扶着长杆做料位探查，站位靠近箱体的观察口位置，不需要探身超出护栏范围就能完成操作。管线布置方面，模型里还原的沿平台支架排布的管道，对应生产中的物料输送、除尘风路需求，管道支架与平台结构一体化设计，不需要额外单独做管线支撑，减少现场安装的构件数量，也让整体布局更规整，避免管线杂乱影响人员通行。

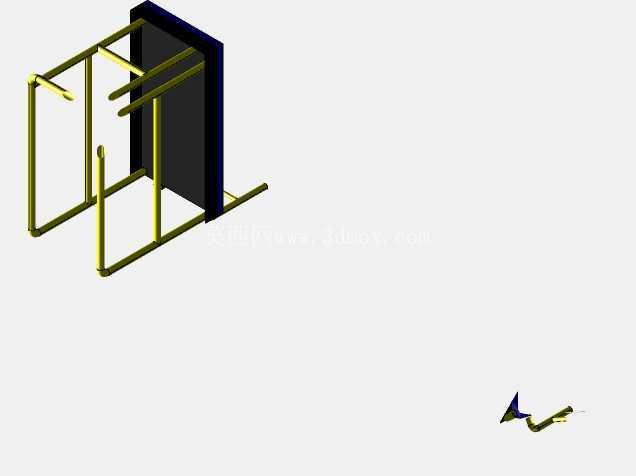

　　整套设施的结构件全部采用常用的型钢规格，方管做护栏框架，角钢做支撑斜撑，花纹钢板或格栅板做踏板，所有构件的连接方式都采用螺栓连接加焊接的组合形式，运输时可以拆成片状构件到现场组装，不需要大型吊装设备就能完成安装，适配中小铸造车间的场地条件。在细节设计上，平台的操作侧预留了工具临时放置的空间，作业人员可以暂时把扳手、检测仪器放在脚边的平台面上，不需要反复上下传递工具；爬梯入口处设置了安全门，人员登上平台后可以关闭安全门，避免误踩空坠落。从工况适配性来看，这套设施充分考虑了铸造车间多粉尘、偶尔有物料溅落的环境，所有结构件都没有容易积尘的封闭死角，日常清扫时可以直接用压缩空气吹扫，不会出现粉尘长期堆积的问题；护栏的黄色涂装也符合车间安全色的标识要求，在车间照明条件一般的情况下也能清晰辨识平台边界，提醒周边通行人员注意高差。
