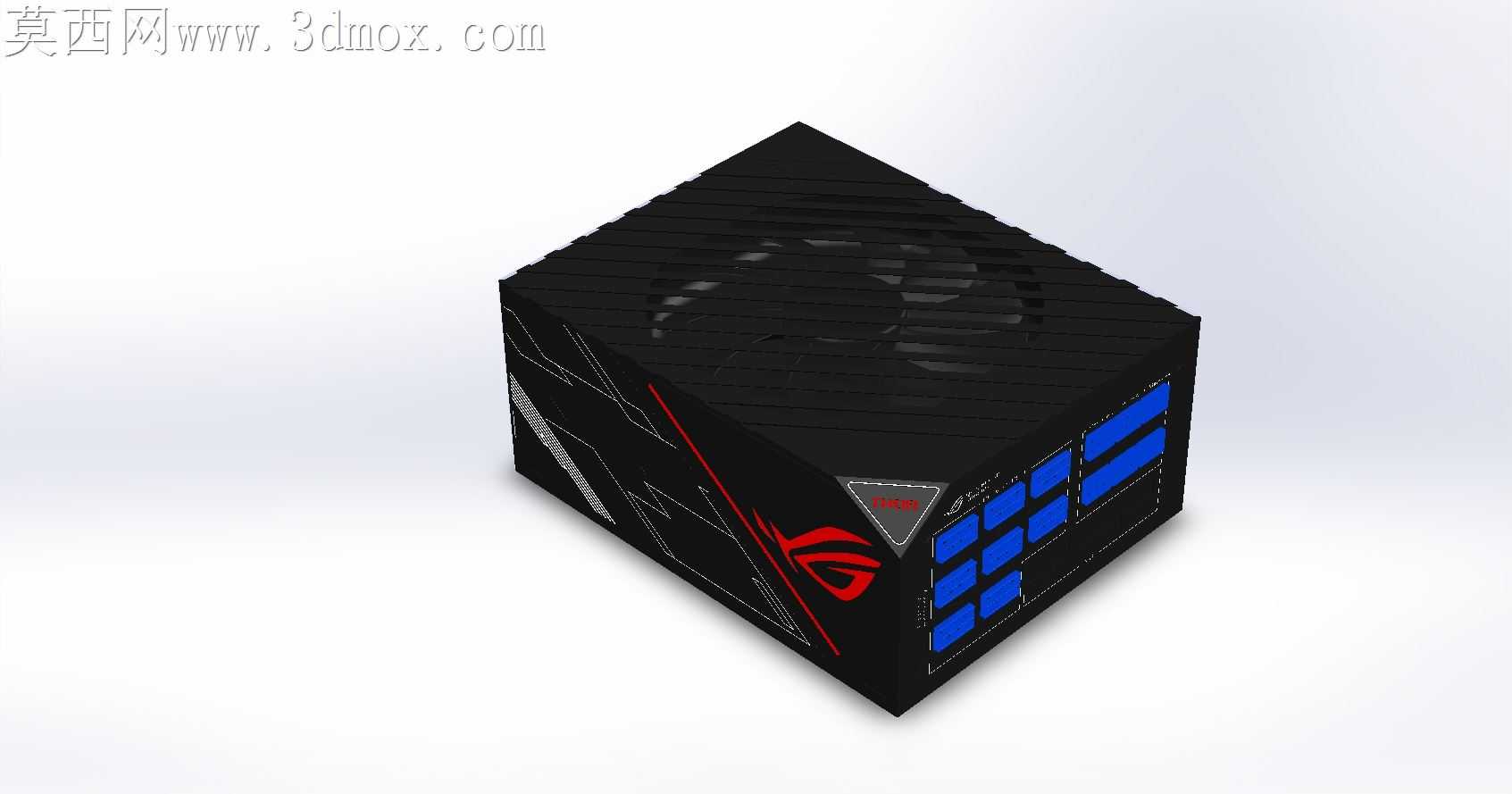

华硕ROG雷神1200P台式机电源外观复刻

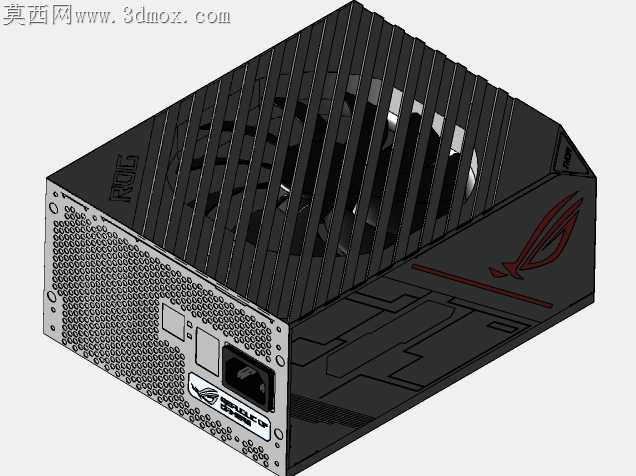

台式机ATX电源的外壳加工一直存在散热开孔与结构强度的矛盾点，常规冲压网孔在12cm风扇高转速工况下，容易因气流共振产生细碎嗡鸣，长期使用还会出现网孔边缘毛刺翘起、积灰难清理的问题。这款ROG雷神电源的外壳设计，把顶部风扇区域的格栅做成了一体化斜向肋条结构，肋条厚度控制在1.2mm，相邻肋条留足3mm通风间隙，既保证了进风面积不低于同规格冲孔网的92%，又能通过肋条的斜向角度打散直吹气流，削弱扇叶切风产生的高频噪音，冲压成型时肋条和外壳主体一次折弯成型，没有拼接焊缝，不存在长期震动开焊的隐患。

外壳侧面的ROG败家之眼标识区域，没有采用常见的丝印或者粘贴铭牌工艺，而是做了0.3mm深度的下沉式凹槽，凹槽边缘留0.1mm的倒角，后续做阳极氧化或者喷涂时，标识区域可以单独做高光处理，不会出现漆层边缘溢色、使用中标识磨损脱落的问题。侧面的模组接口区域，每个接口的安装孔位都做了0.2mm的公差余量，接口塑胶件卡入后不会出现过紧顶裂外壳、过松晃动接触不良的问题，接口周围的蓝色装饰条做了嵌入式卡槽设计，装配时直接卡入外壳预留的槽位，不需要额外打胶固定，后期拆解维护时可以直接撬下更换，不会残留胶痕影响外观。

电源尾部的出线区域，做了弧形的橡胶护线圈卡槽，护线圈卡入后和外壳端面齐平，不会突出外壳表面，装机时不会和机箱电源位的边缘产生干涉，护线圈的内圈做了多道环形凸起，线材穿过时能和线材外皮紧密贴合，既可以防止拉扯线材时接口受力松脱，又能阻挡机箱内部的灰尘从出线缝隙进入电源内部。外壳的所有折角位置都做了R0.8的圆角处理，没有尖锐的冲压毛边，生产装配时不会划伤工人的手套，用户自行拆解清灰时也不会被割伤。

外壳内部的电源安装定位柱，高度统一控制在6.5mm，柱体根部做了加强筋连接到外壳内壁，PCB板锁附后不会出现柱体断裂、PCB板歪斜的问题，定位柱的顶端做了0.5mm的导向锥，锁螺丝时可以自动对准PCB的安装孔，不需要反复调整孔位，能提升整机组装的效率。风扇的安装位做了四个减震胶钉的卡槽，胶钉卡入后不会突出外壳内壁，风扇转动时的震动会被胶钉完全吸收，不会传递到外壳产生共振噪音。
