全螺纹CD型焊接螺柱三维设计模型

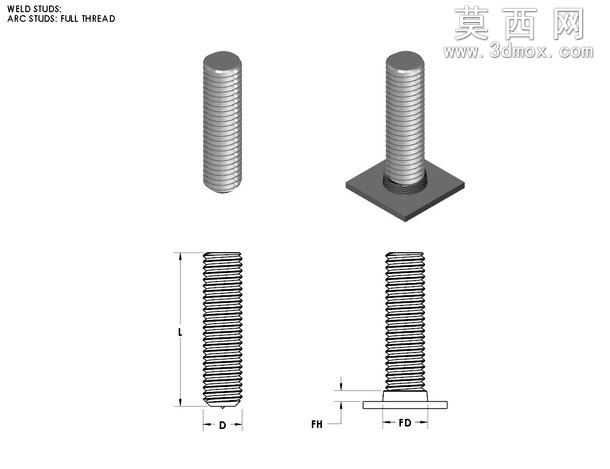

本模型为CD型全螺纹焊接螺柱，建模过程严格遵循焊接紧固件的结构设计规范，首先以螺柱公称直径D为基础参数，通过螺旋扫描命令生成连续完整的外螺纹特征，螺纹牙型采用标准三角牙型，牙距、牙高参数完全匹配对应公称直径的通用螺纹标准，保证螺纹段的结构精度满足装配使用要求。模型包含两种典型焊接螺柱结构，分别为无底座圆柱焊接螺柱与方形底座焊接螺柱，无底座款整体为等直径圆柱杆结构，全杆段覆盖连续螺纹，端面做平整倒角处理，避免焊接与装配过程中出现锐边划伤；方形底座款在螺柱根部设置方形焊接定位底座，底座与螺柱杆身做圆角过渡处理，消除应力集中风险，底座厚度FH、底座边长FD的参数比例符合焊接螺柱的焊接强度要求，可保证焊接后螺柱与母材的连接可靠性。建模过程中对螺纹收尾段做了平滑过渡处理，避免特征断裂或几何错误，所有结构边缘均做了符合机械加工要求的微小倒角，还原真实零件的加工工艺特征。材质配置上默认采用常用碳钢紧固件材质，渲染时赋予金属哑光质感，还原钢制标准件的真实视觉效果，模型结构完整无冗余特征，各部分尺寸比例协调，可直接用于焊接工装设计、紧固件选型装配、机械结构连接方案演示等场景，能够适配不同的机械装配设计需求，为相关产品的结构设计提供精准的标准件参考。
