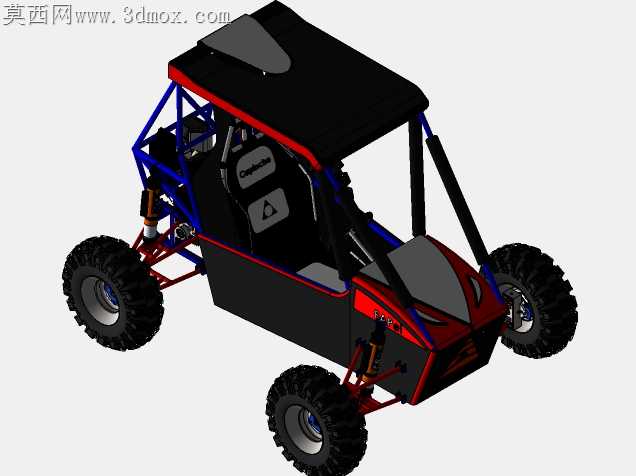

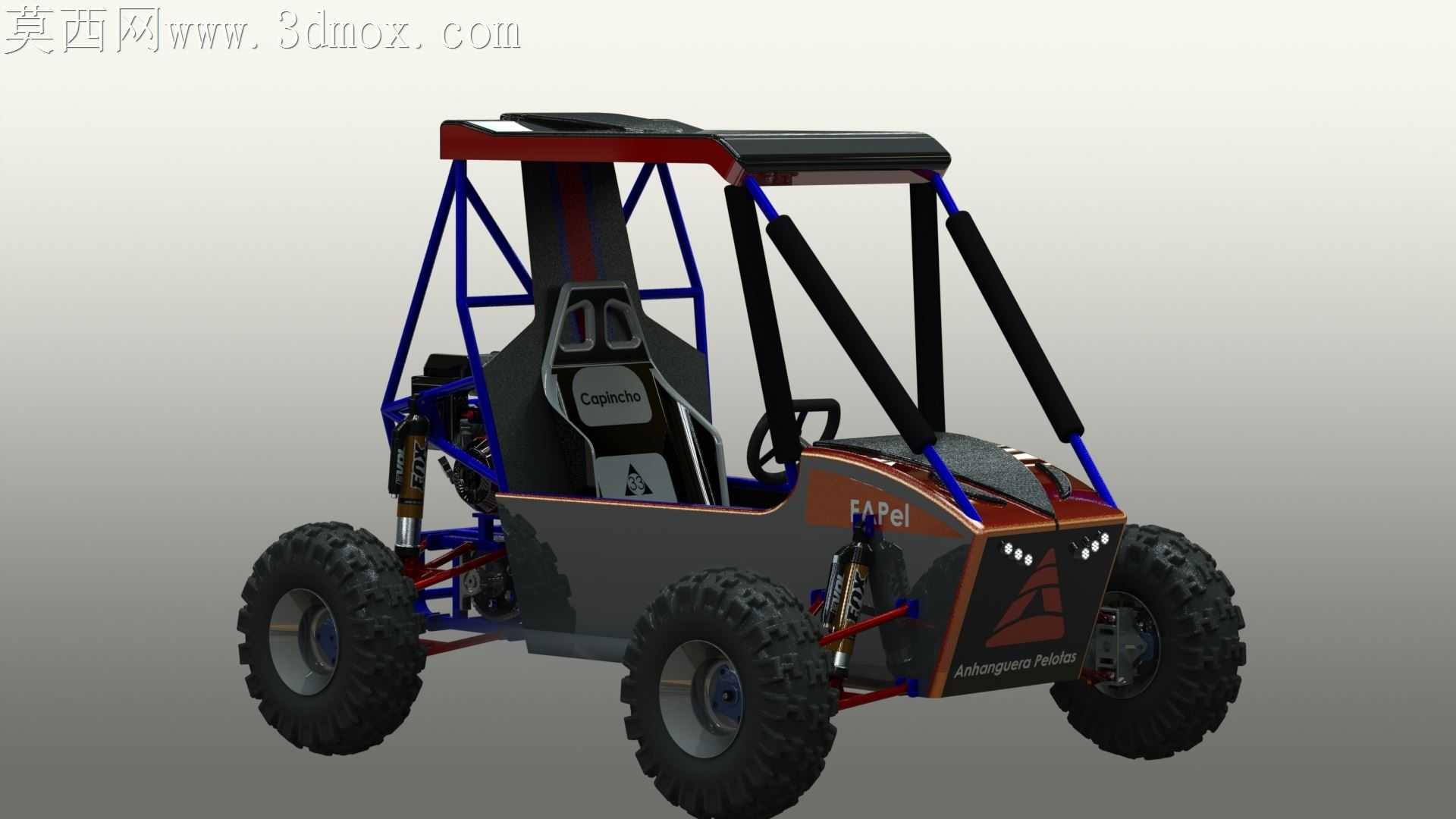

巴哈越野赛车钢管车架整车设计

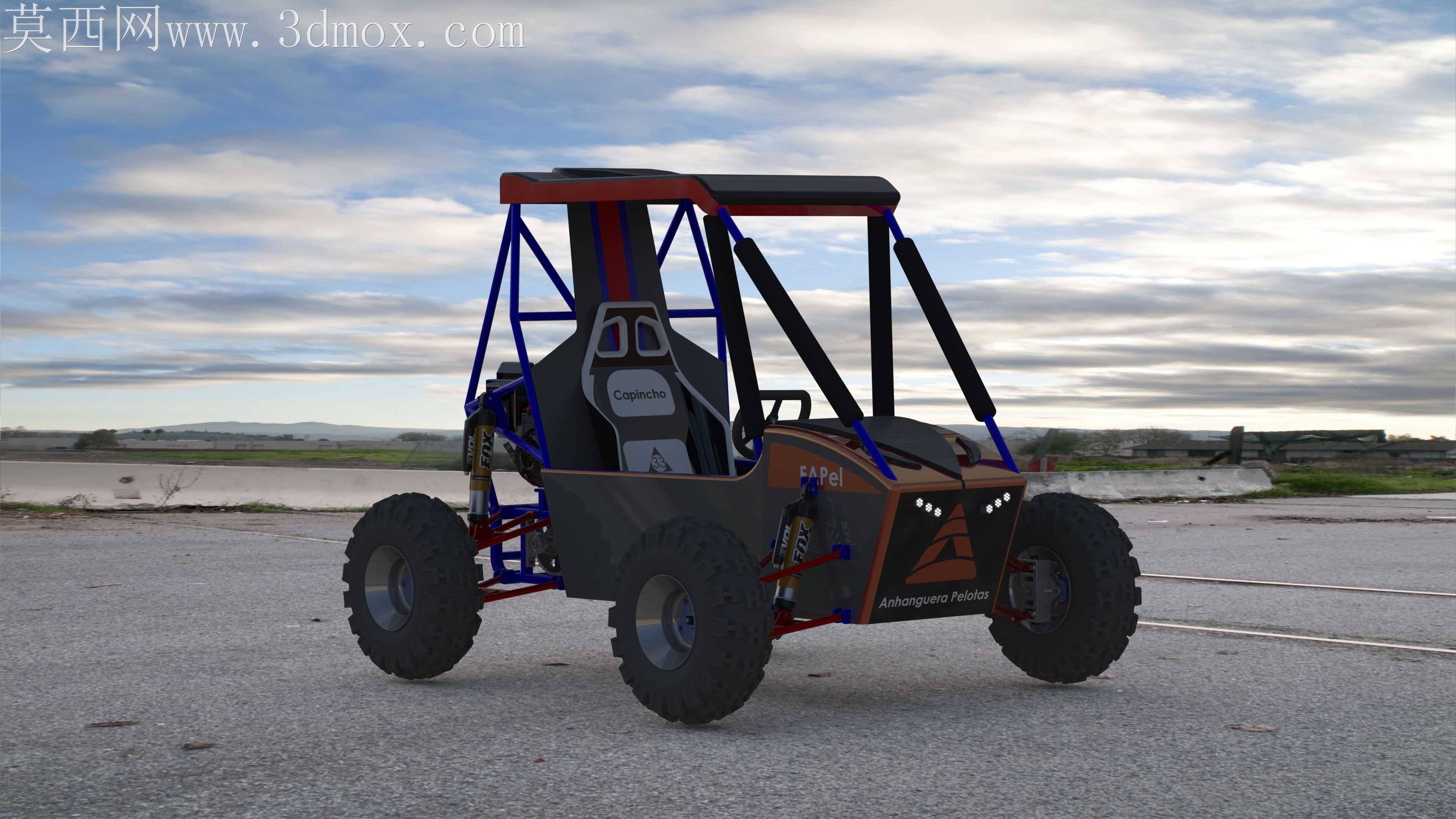

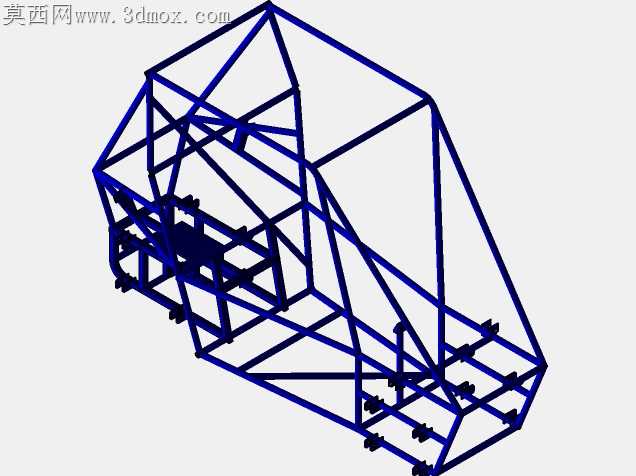

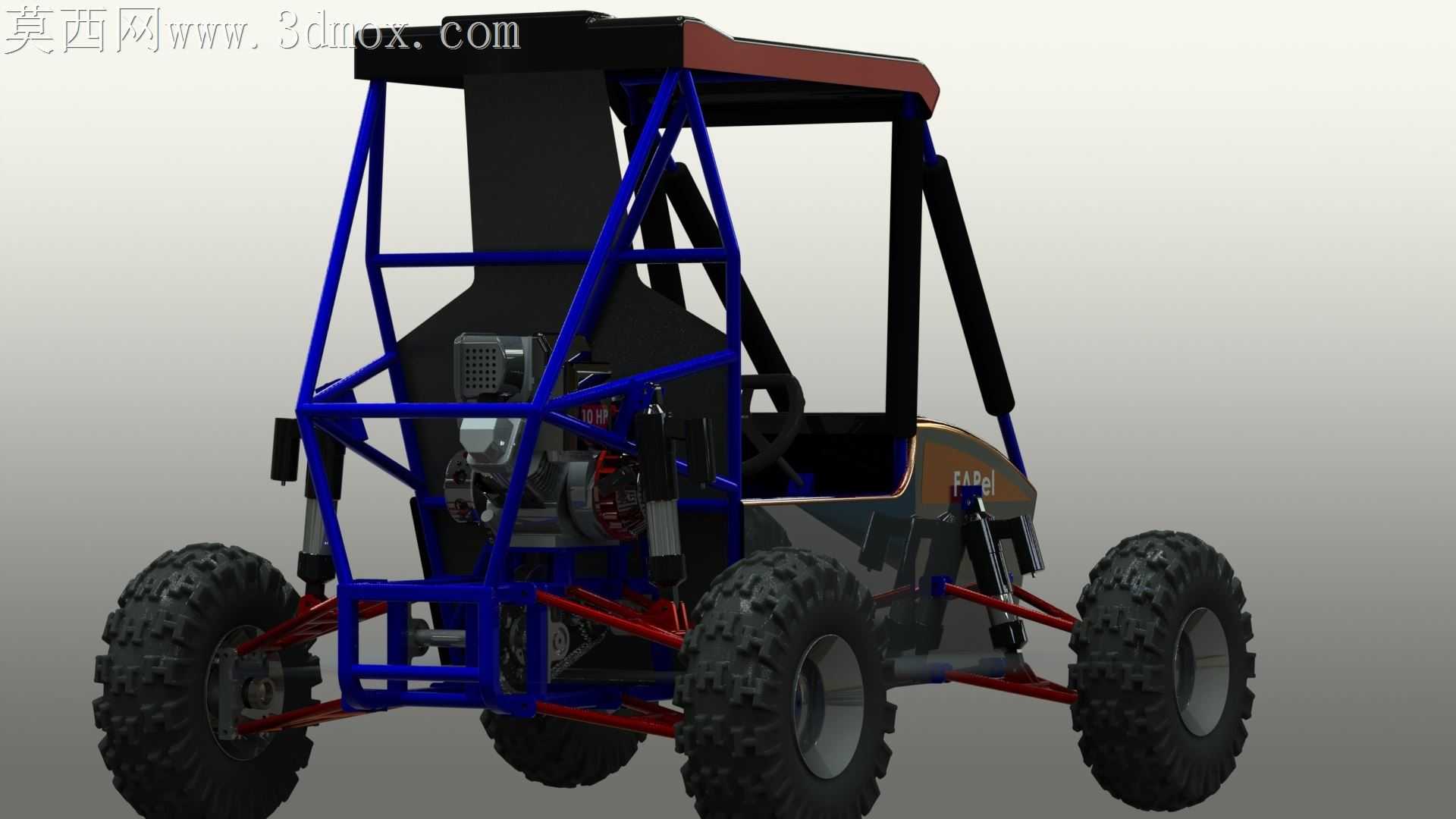

非铺装路面飞跳落地时的瞬时冲击，是巴哈赛车车架设计最先要扛住的载荷，这套钢管桁架结构没有盲目追求管材壁厚冗余，主防滚环采用冷拔无缝钢管弯制成型，弯管处的椭圆度控制在3%以内，避免弯折位置应力集中引发焊缝开裂。主环与侧边防撞斜撑的连接节点没有采用直切对接，每根管材端部都做了相贯线切口，贴合主环管壁弧度满焊，焊脚高度随管材直径匹配，不会出现局部焊瘤或者未焊透的缺陷，即便发生侧翻，冲击力也能顺着斜撑分散到整个车架下部，不会在节点处出现应力断裂。

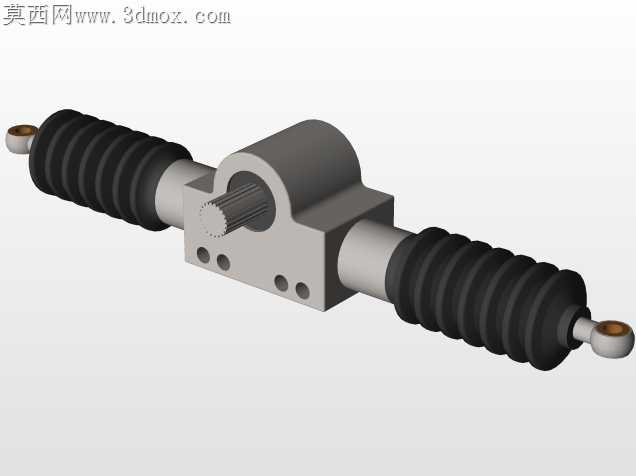

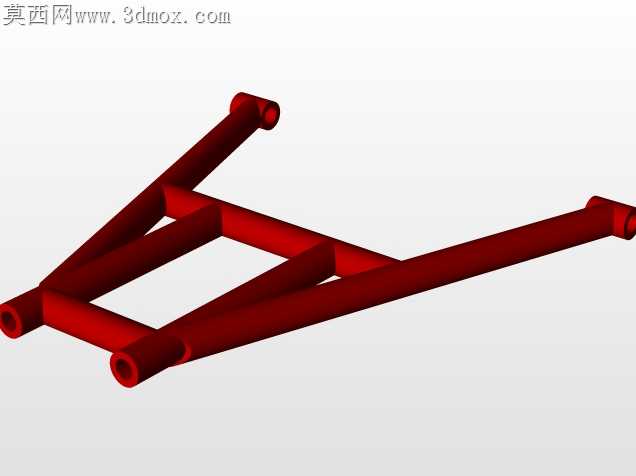

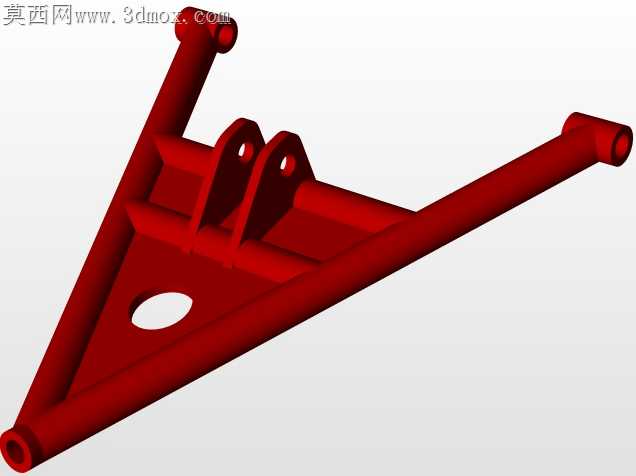

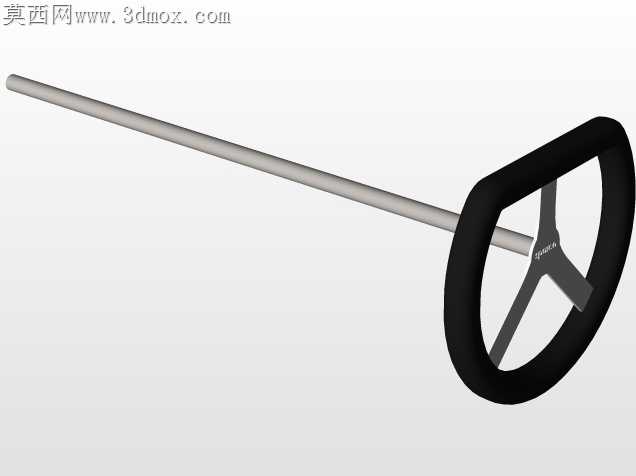

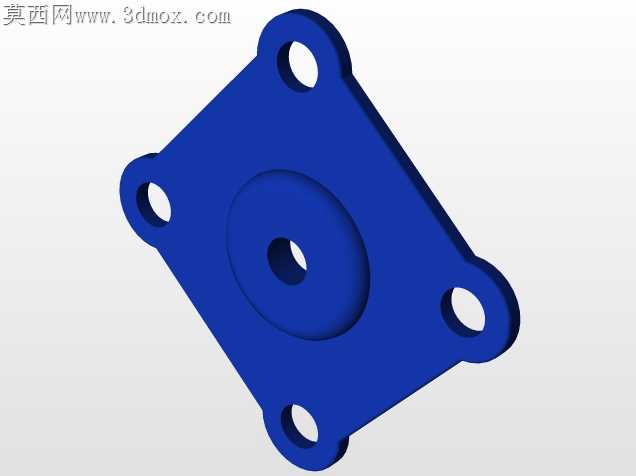

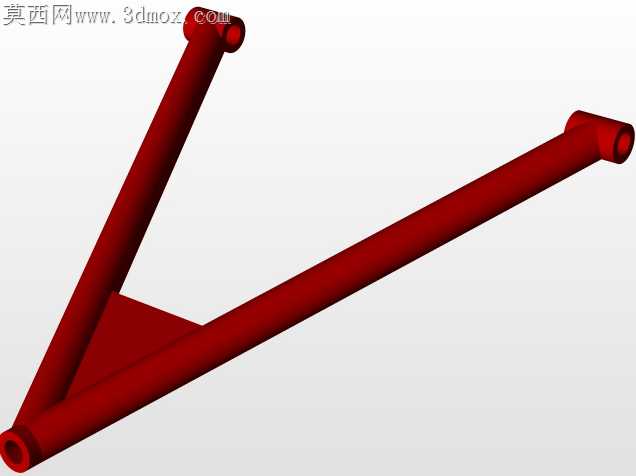

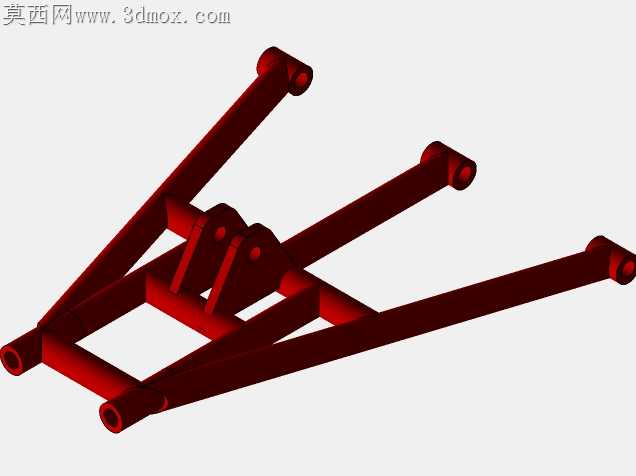

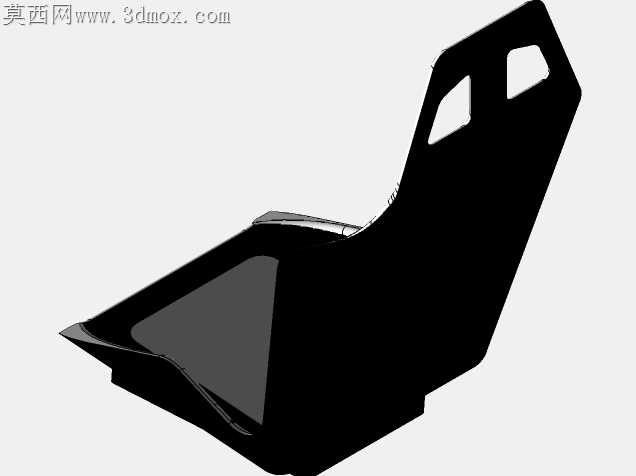

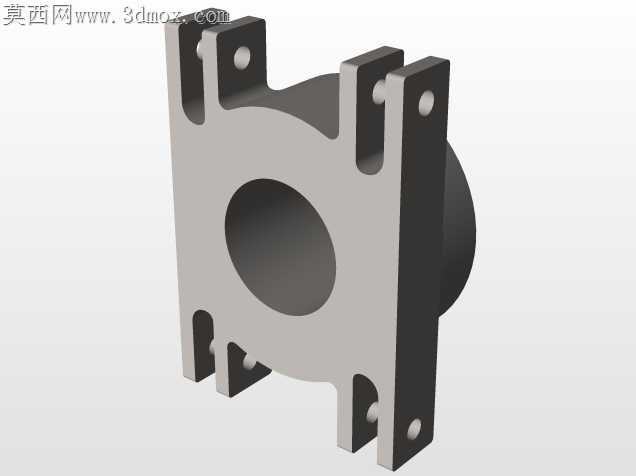

悬架安装点的位置精度直接影响四轮定位参数，前后双叉臂的安装支座没有直接焊在主管上，而是额外加了6mm厚的加强垫板，垫板与主管之间采用塞焊加角焊的组合方式，避免长期承受交变载荷后支座开焊脱落。转向机的安装位预留了0.2mm的装配公差，既不会因为间隙过大出现转向旷量，也不会因为公差过紧导致装配时强行掰扯车架产生内应力。驾驶员座椅的安装位置做了下沉处理，重心比常规布局低40mm，过连续炮弹坑时侧倾幅度更小，座椅靠背的防滚支撑管距离头盔预留了80mm的溃缩空间，碰撞时不会直接撞击驾驶员头部。

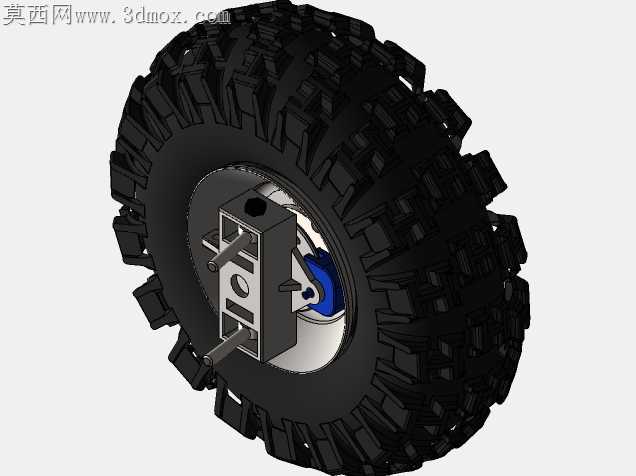

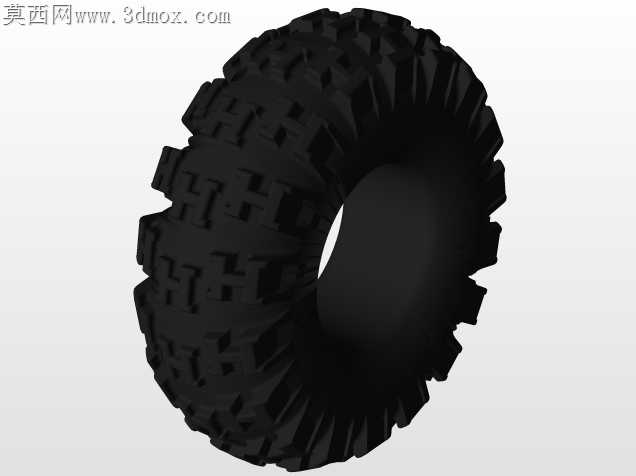

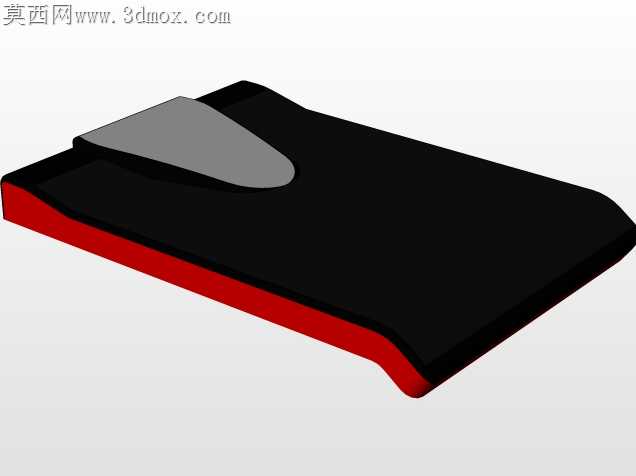

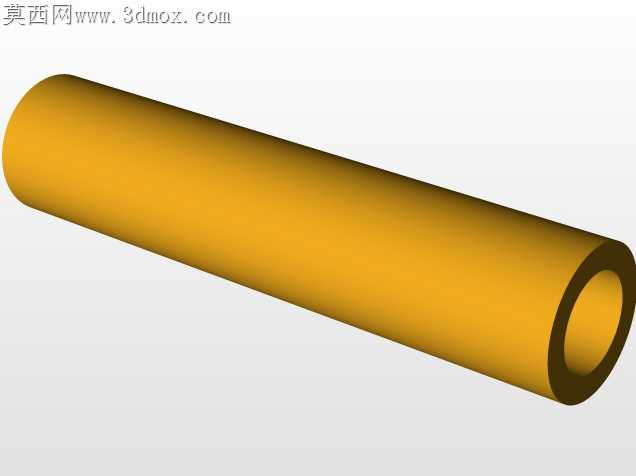

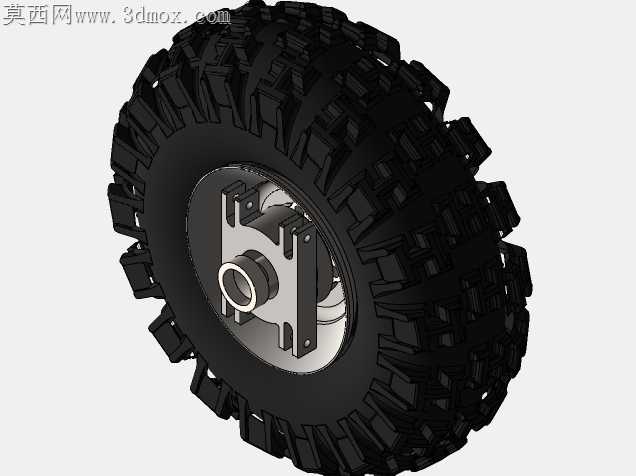

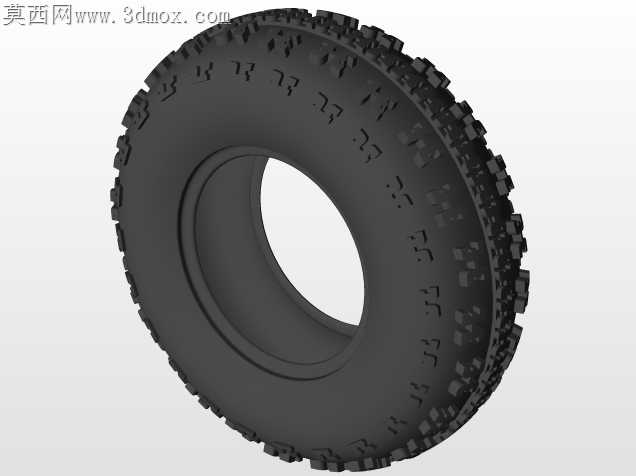

前部的防撞结构没有做成硬连接的刚性杠，最前端的吸能管采用了壁厚稍薄的管材，低速碰撞时先通过自身溃缩吸收能量，不会直接把冲击力传递到主车架，维修时只需要更换前端吸能段即可，不用整体切割校正主车架。线束的走向全部沿着车架内侧的钢管排布，每隔150mm设置一个线卡固定位，避免越野过程中线束晃动被轮胎或者传动部件磨破，刹车管路与燃油管分别布置在车架两侧，不会出现管路交叉摩擦的隐患。轮胎选用大颗粒越野胎纹，轮拱位置的预留间隙足够应对悬架全行程压缩时的轮胎跳动，不会出现蹭胎的问题，车顶的遮阳板做了前倾角度，高速行驶时不会产生额外的升力，反而能引导气流吹向发动机舱帮助散热。
