巴哈赛事越野钢管赛车结构设计

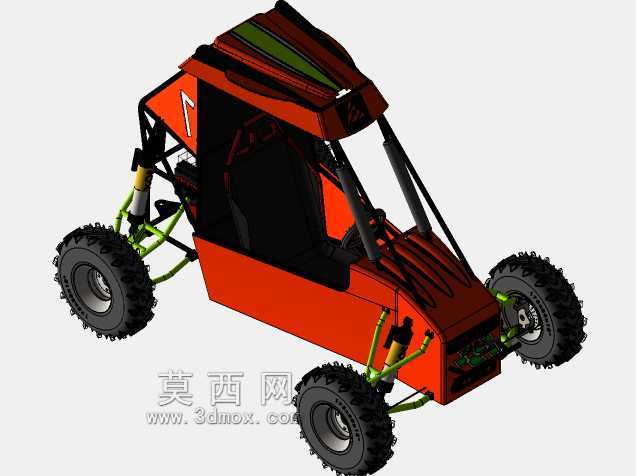

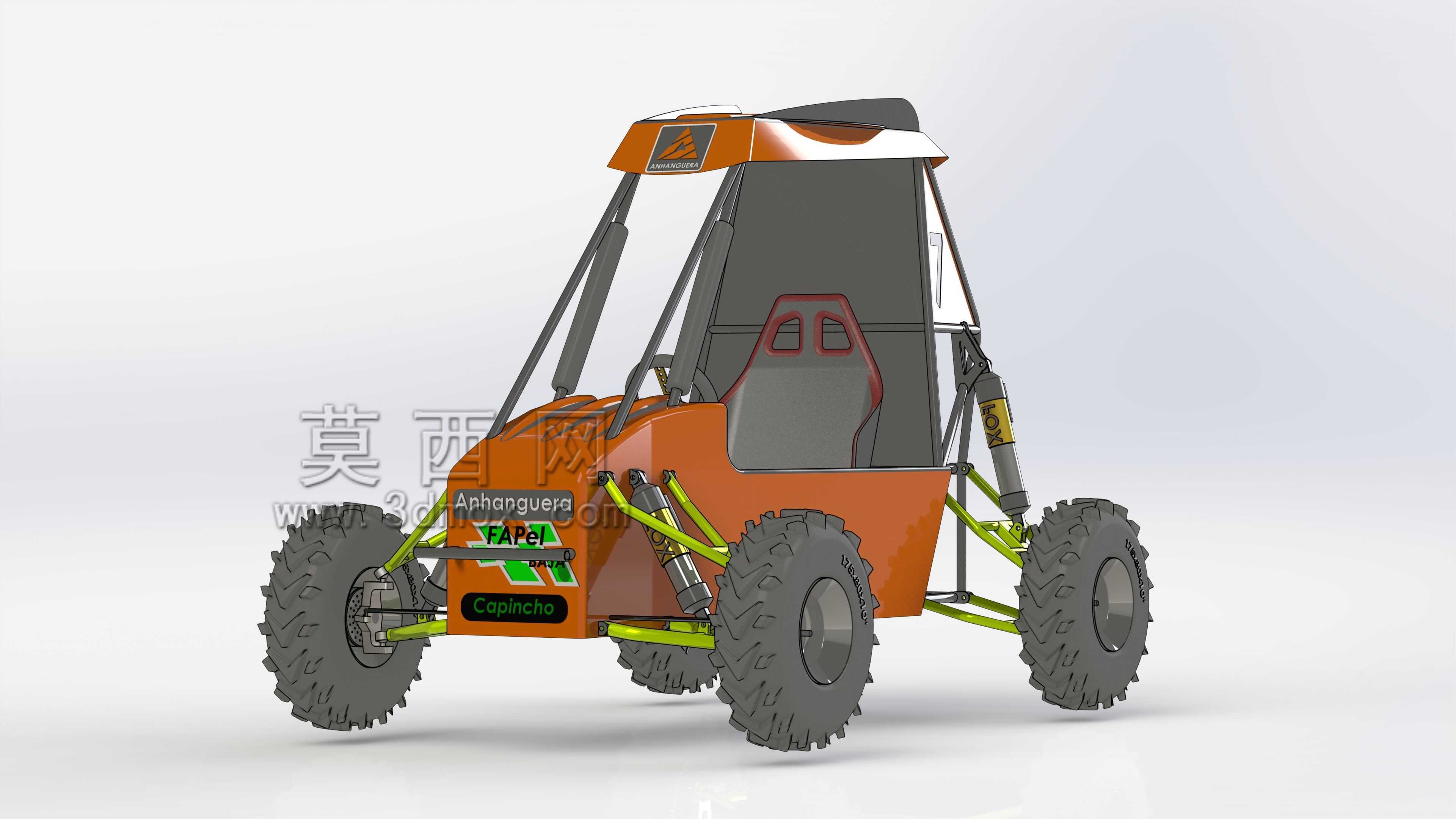

　　这套钢管结构越野赛车的三维结构，完全围绕巴哈赛事的非铺装路面竞技需求搭建，从设计初始就把极端工况下的结构可靠性、通过性、维修便捷性放在核心位置，没有多余的装饰性结构，每一处管架、每一组连接点都对应实际赛事中的受力场景。先从安装边界说起，整车轮距控制在1600mm级别，轴距保持在2300mm左右，整体外廓宽度不超过1800mm，高度从地面到防滚架顶端控制在1700mm以内，这个尺寸边界既满足赛事组委会的参赛车辆尺寸规范，也能保证在林间赛道、沟壑地形穿行时不会被两侧障碍物卡滞，同时紧凑的轴距能把转弯半径压缩到4.5米以内，适配多弯狭窄的越野赛段。

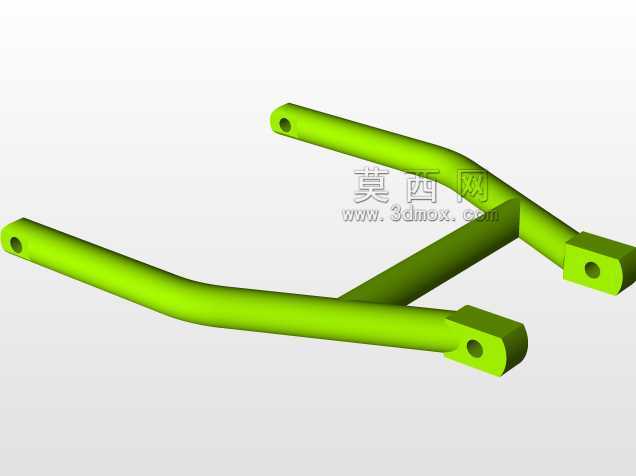

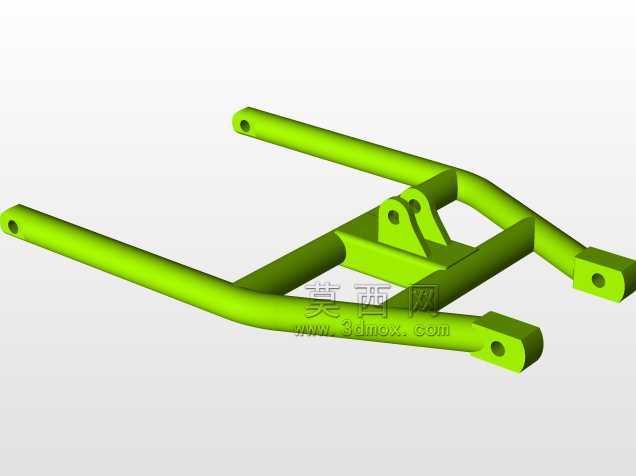

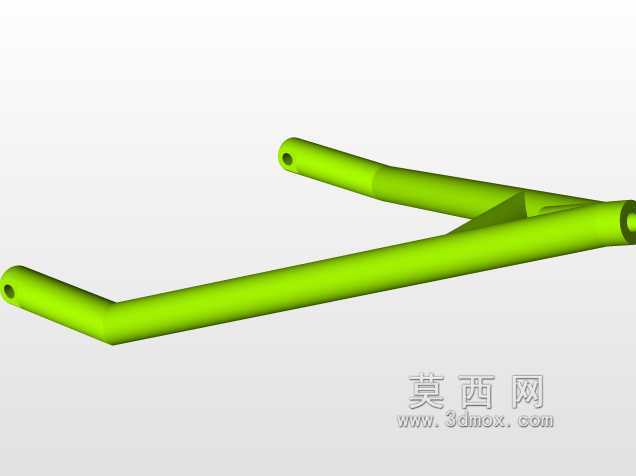

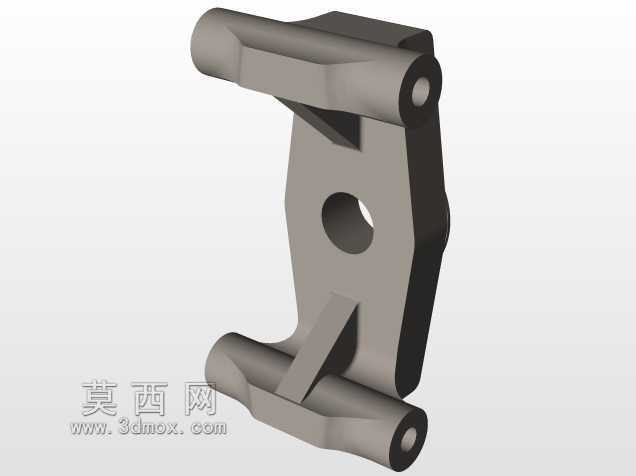

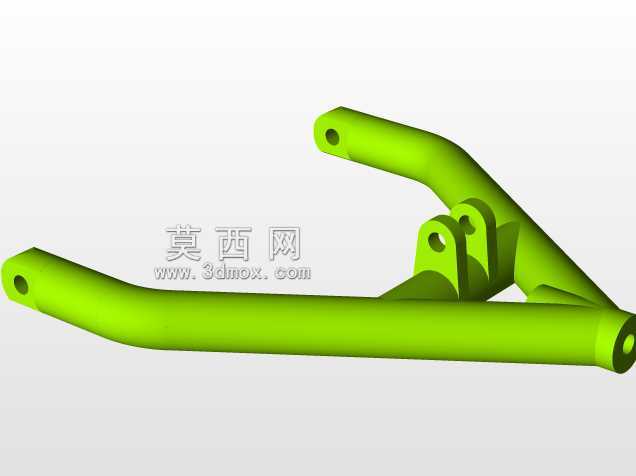

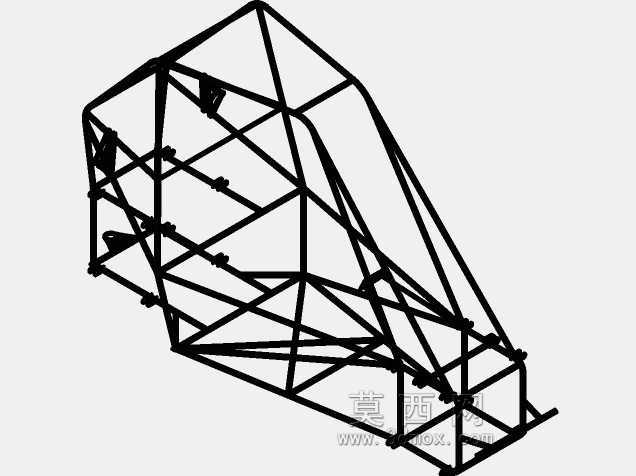

　　设计思路上完全摒弃了民用车辆的承载式车身逻辑，采用空间钢管桁架作为核心承载结构，主防滚环、前防滚环、侧边防撞斜撑全部采用4130铬钼钢管拼接，管架的节点位置全部经过受力仿真优化，在飞坡落地、单侧车轮撞击障碍物的极端工况下，应力不会集中在单根管材的焊缝位置，而是通过斜撑结构分散到整个桁架上，避免单点失效。悬架部分采用前后双叉臂独立悬架结构，长行程螺旋弹簧搭配双向阻尼减震器，单侧车轮的上下跳动行程可以达到280mm，在交叉轴、炮弹坑路面能保证四个车轮始终贴合地面，不会出现单侧车轮悬空失去动力的情况；转向节、摇臂的连接点全部采用免维护的向心关节轴承，既可以承受越野路面的多方向冲击载荷，也能在赛事间隙快速更换损坏的部件，不需要复杂的专用工装。

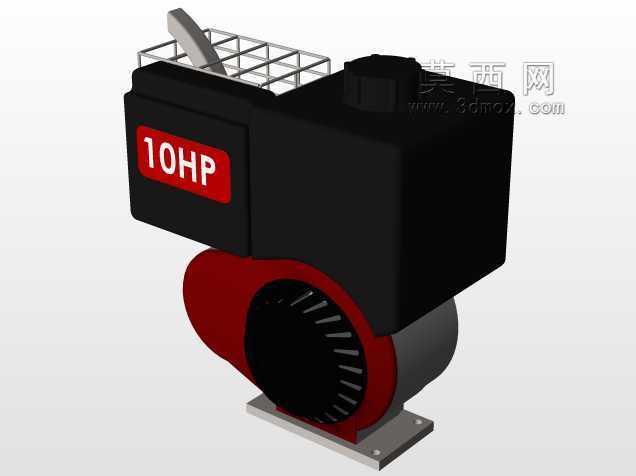

　　实际用途层面，这款车辆专门面向大学生巴哈赛事、民间越野场地竞技场景打造，除了满足竞速需求外，也可以作为非道路区域的短途通勤、户外勘探作业的通行载具，在没有铺装路面的山地、滩涂、戈壁地形，相比常规民用SUV有更强的通过能力。动力单元采用后置后驱的布局，把发动机、变速箱集中布置在后轴上方，既可以平衡前后轴的重量分配，把前后轴荷比控制在45:55的区间，提升爬坡时的驱动轮抓地力，也能避免前部撞击时动力部件直接受损，同时后置的布局也简化了传动半轴的结构，减少了传动路径上的动力损耗。

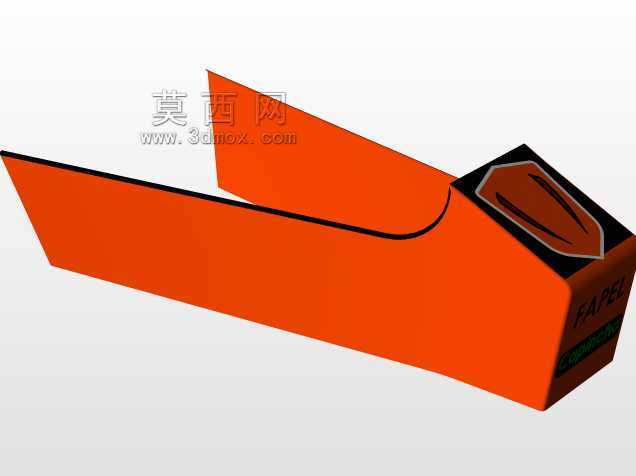

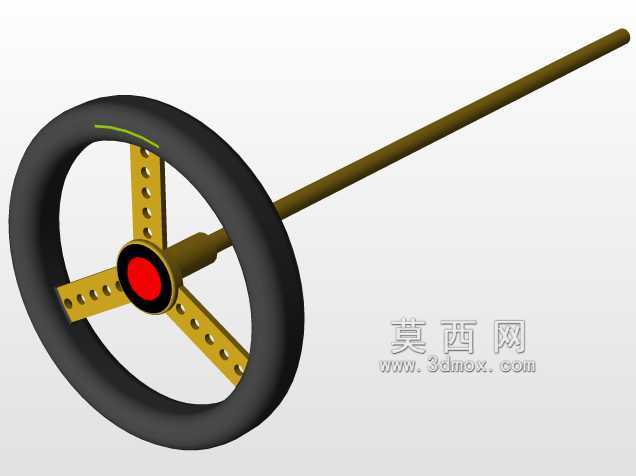

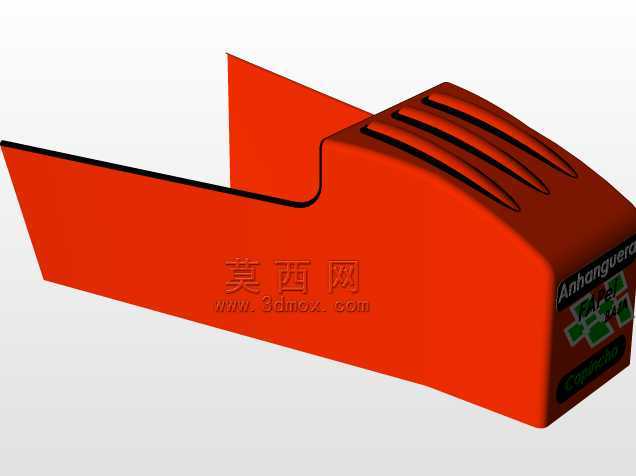

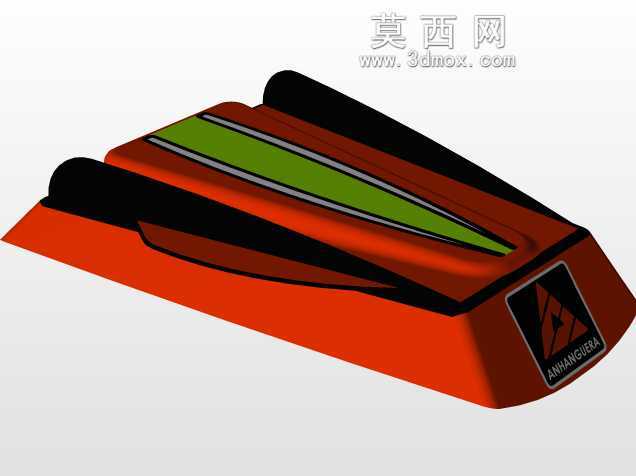

　　车身覆盖件全部采用轻量化的玻璃纤维材质，只覆盖驾驶舱周边、动力单元上部区域，没有多余的覆盖件遮挡悬架和管架结构，一方面是为了控制整车整备质量，把整备质量控制在300kg以内，保证动力推重比满足竞速需求，另一方面也方便赛事过程中快速检查管路、线束、悬架部件的状态，出现故障时可以直接拆解对应位置的覆盖件进行维修，不需要大面积拆卸外饰。驾驶舱内部只保留了必要的赛车座椅、四点式安全带安装点、操控踏板、方向盘安装位，座椅位置按照人体工程学布置，驾驶员的视线高度刚好越过前防滚架上沿，能清晰观察到车头前方1米内的路面障碍，踏板的间距、方向盘的倾角都预留了调节空间，可以适配不同身高的驾驶员操作。

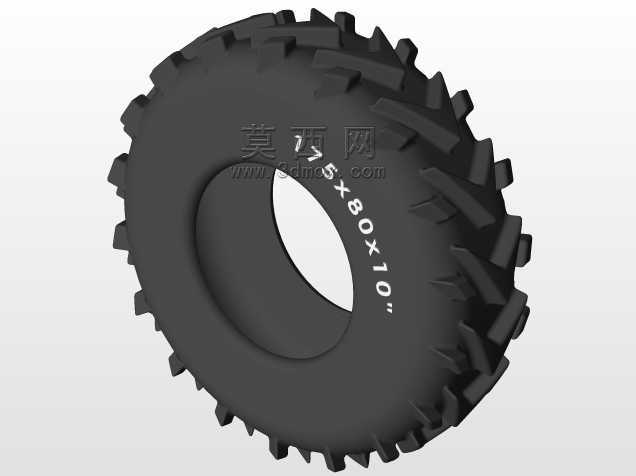

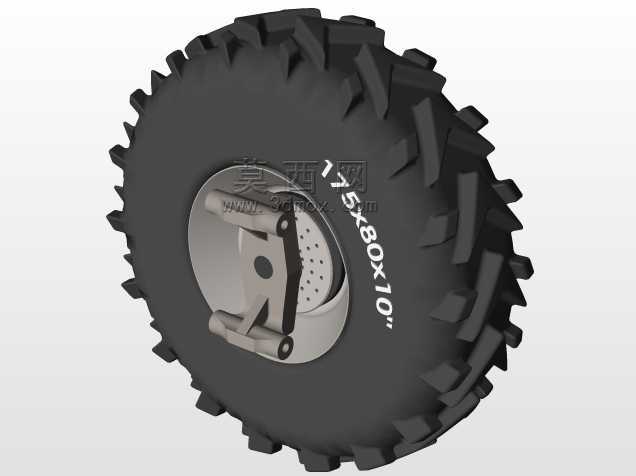

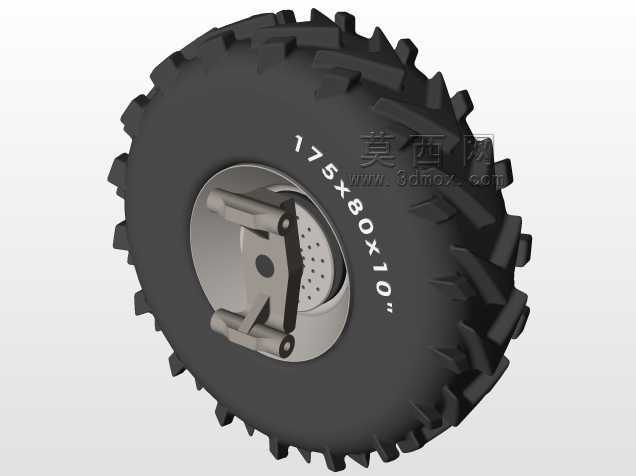

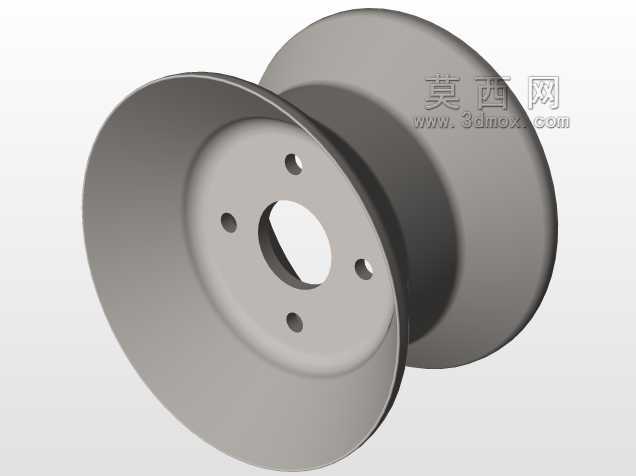

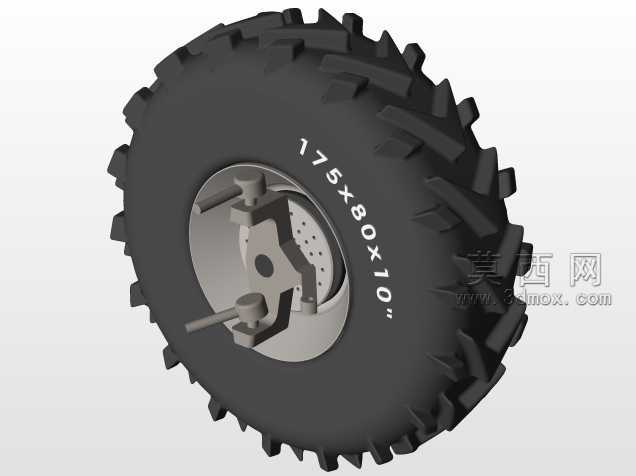

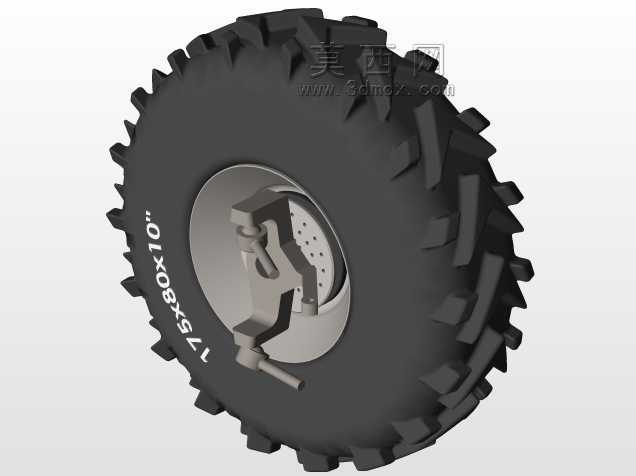

　　轮胎部分选用大颗粒块状花纹的越野专用轮胎，胎壁厚度达到普通乘用车辆轮胎的2倍，胎面的橡胶配方更抗切割，在碎石、树枝散落的路面行驶时，不容易出现胎壁被刺穿、胎面被割破的问题，轮毂采用钢制防脱圈结构，在低胎压行驶提升抓地力的同时，避免轮胎和轮毂发生相对位移导致脱胎。制动系统采用四轮盘式制动，前后制动力分配比例可以根据不同赛段的路面情况手动调节，在泥泞路面可以适当降低后轴制动力比例，避免制动时后轮先抱死发生侧滑，在硬质铺装路面可以提升后轴制动力比例，缩短制动距离。燃油箱布置在驾驶舱后方、主防滚环的保护区域内，油箱周围设计了防撞缓冲结构，即使发生后部撞击，也不会出现燃油泄漏的风险，油箱的加油口位置设计在车身侧后方，不需要掀开覆盖件就可以快速完成赛事中的加油补给。整车的线束、刹车管路、燃油管路全部沿着管架内侧布置，用管卡固定在钢管上，避免行驶过程中被飞溅的碎石打坏，也不会和运动的悬架部件发生摩擦干涉，所有的管路接头都采用快插结构，维修更换时不需要复杂的操作。
