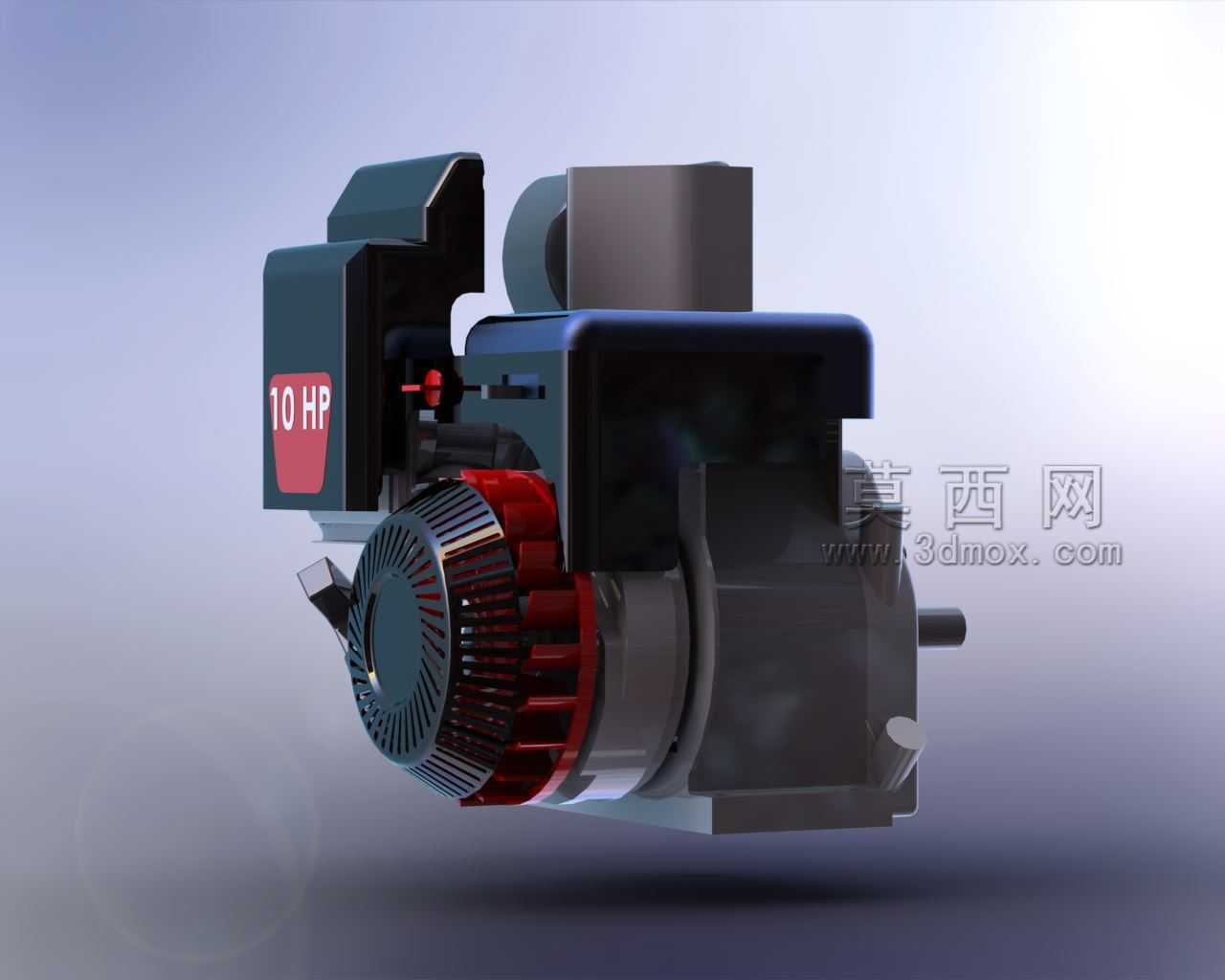

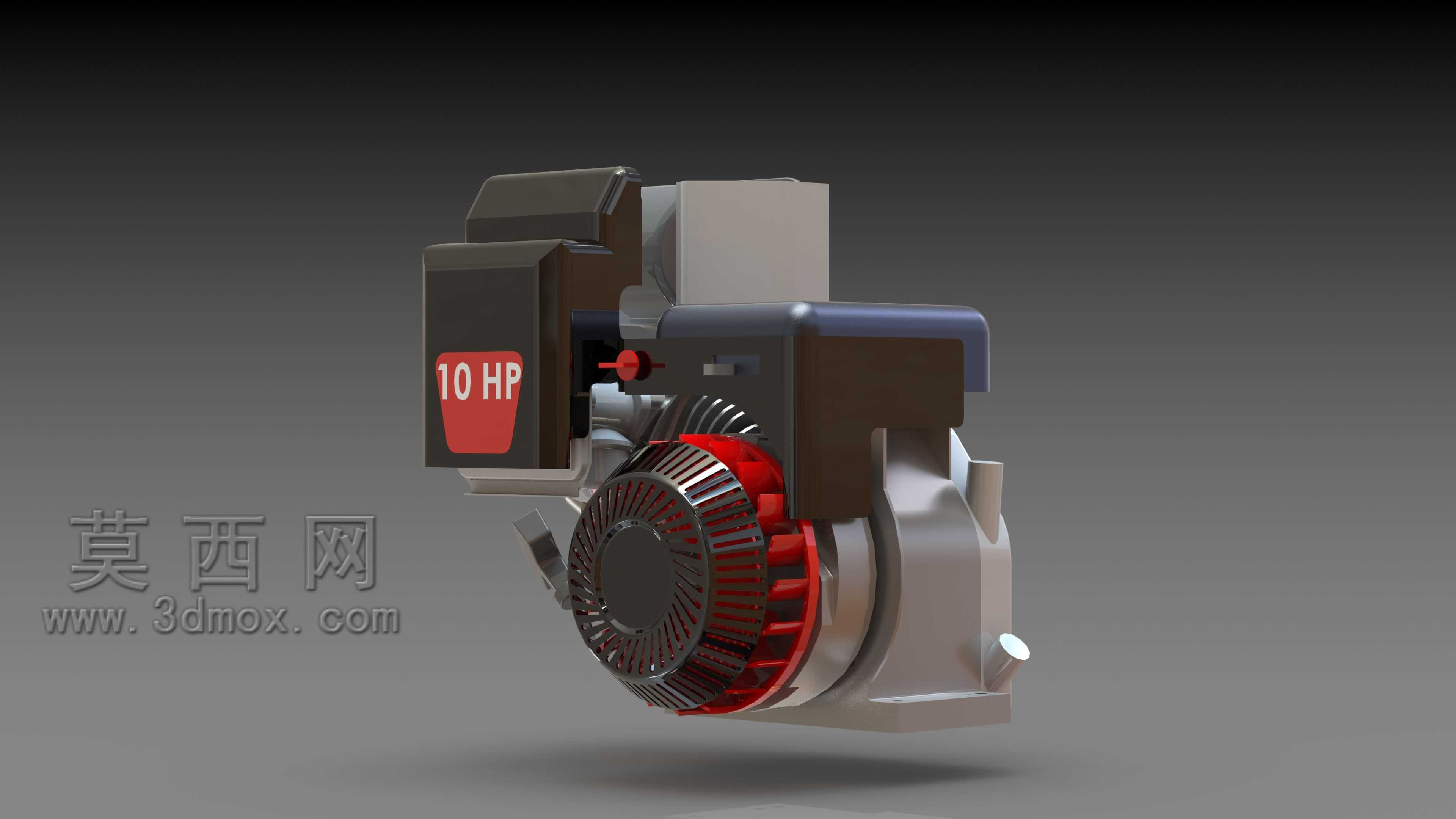

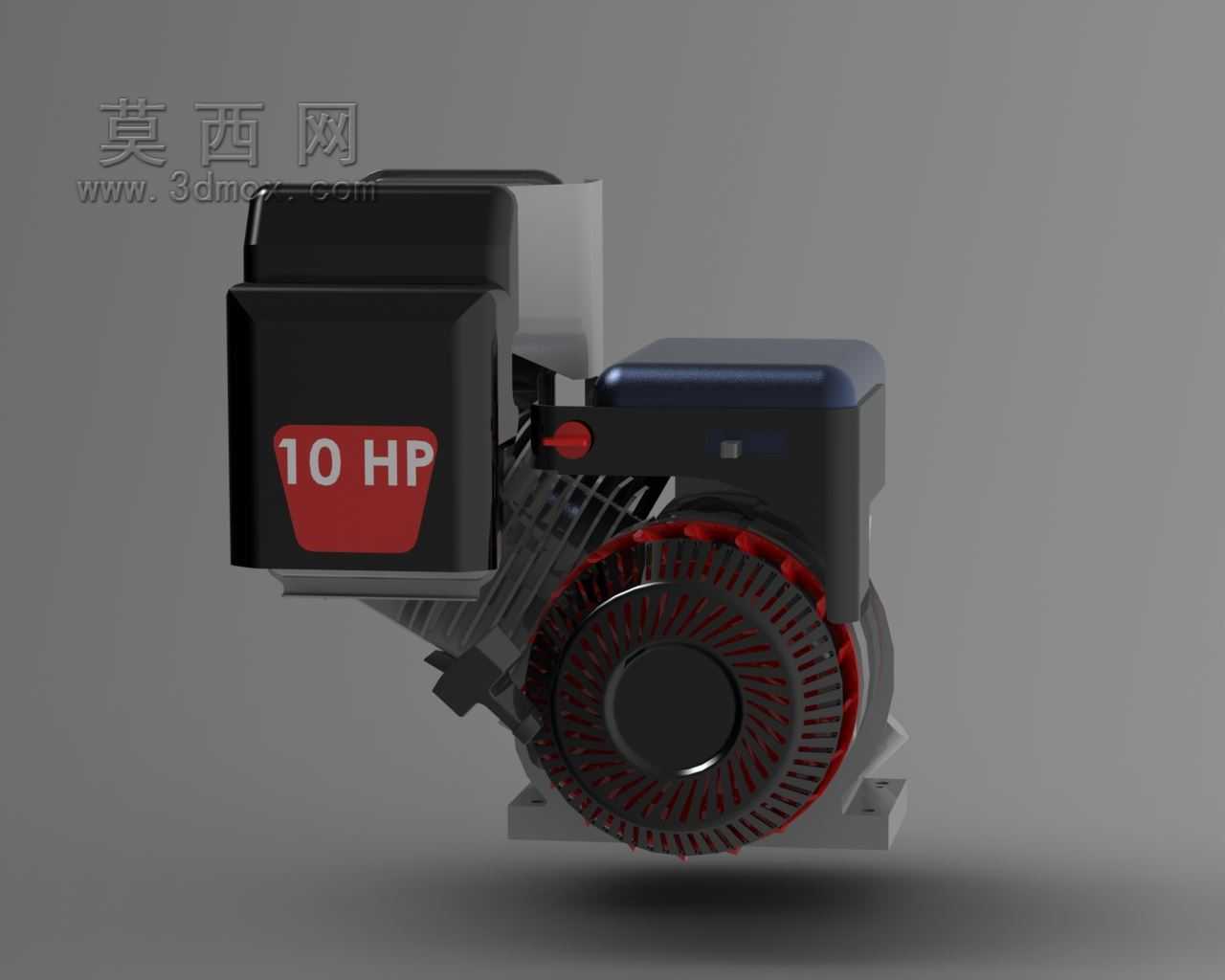

百力通斯特拉顿10马力小型内燃发动机结构

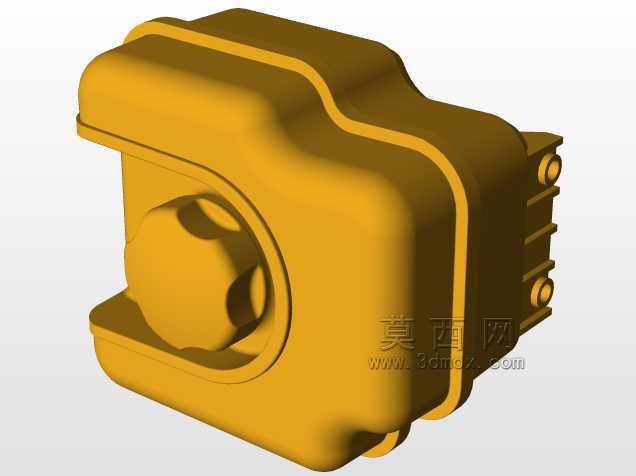

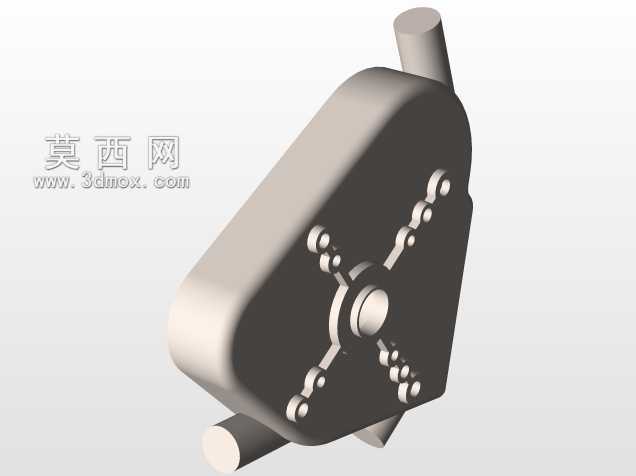

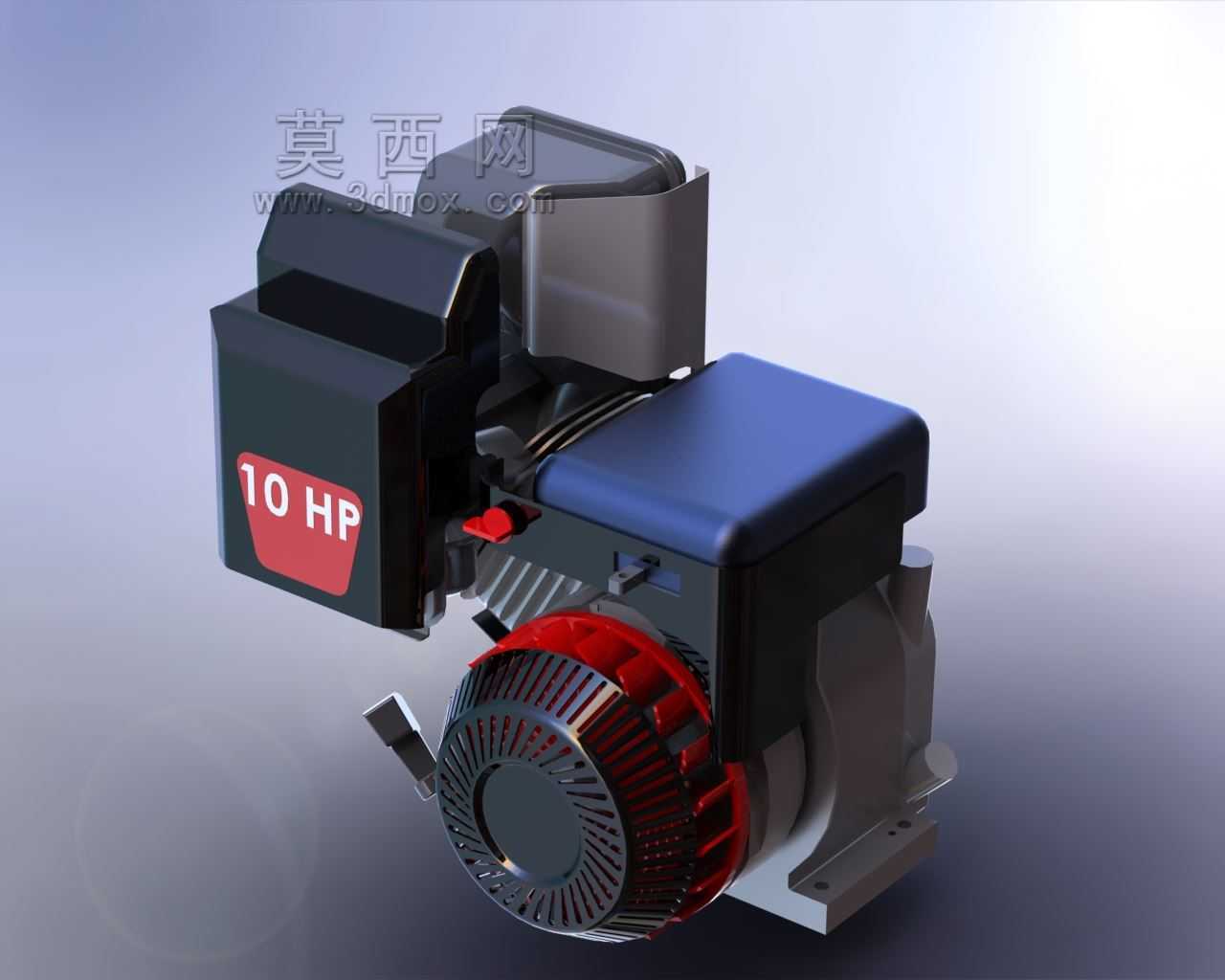

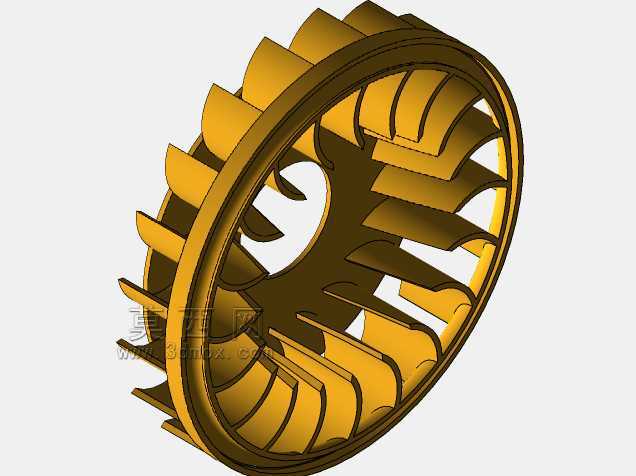

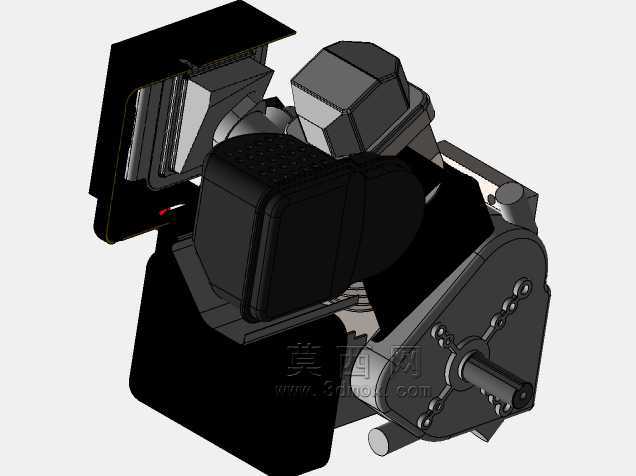

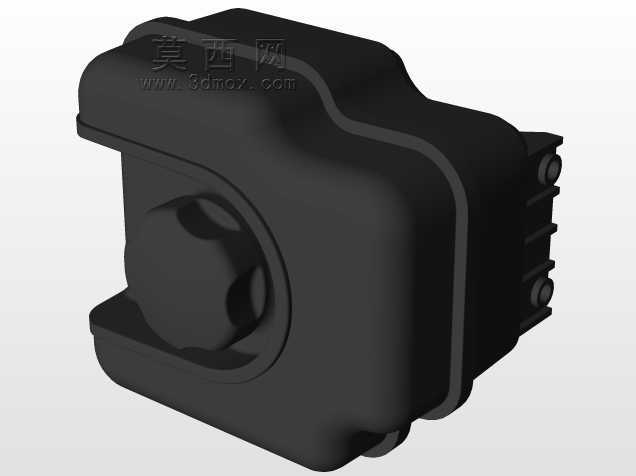

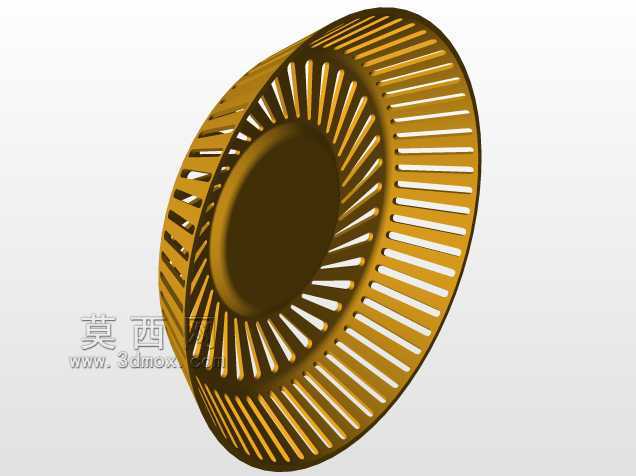

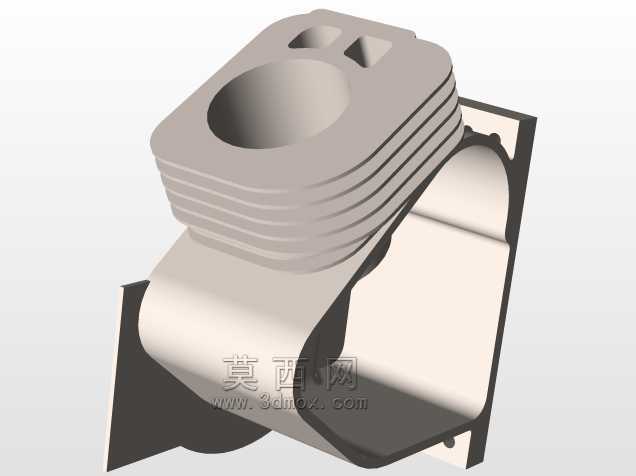

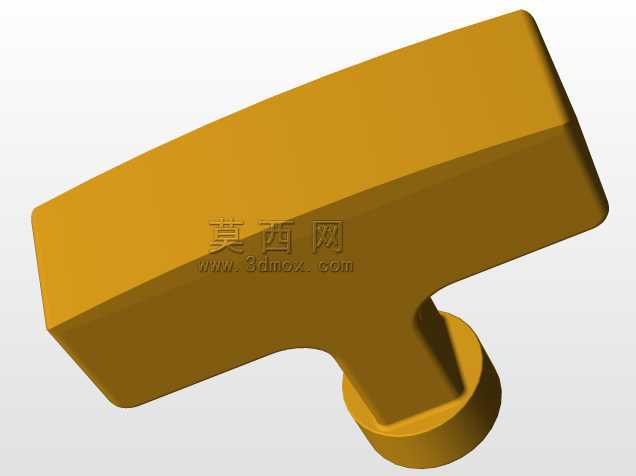

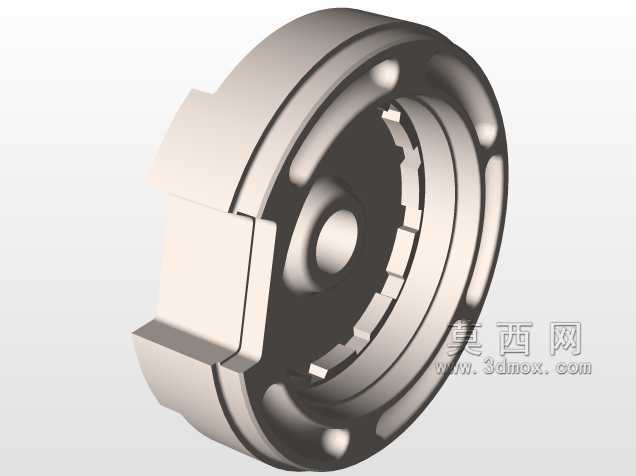

这款10马力级别的小型通用内燃发动机，是小型动力设备领域应用极广的动力单元，常见于园林养护设备、小型工程机具、农用便携作业装备、应急备用发电单元等场景，作为整套设备的动力输出核心，其结构设计直接决定了配套设备的作业稳定性、维护便捷性与动力输出平顺性。从结构布局来看，该机型采用单缸风冷设计，省去了水冷系统所需的散热水箱、循环管路、冷却液腔等复杂结构，整体体积更为紧凑，能够适配安装空间局促的便携类作业设备，同时风冷结构的维护成本更低，在户外无补充冷却液条件的作业场景下，适应性远优于同功率水冷机型。发动机的启动单元布置在机体侧上方，与燃油箱、空滤组件集成在同一侧安装位，这种布局能够缩短燃油管路与进气通路的长度，减少管路弯折带来的流阻损失，同时日常维护时无需拆解过多外围覆盖件，即可完成空滤更换、火花塞检查、燃油滤芯清理等常规保养操作，非常适合非专业维修场景下的用户自行维护。动力输出端设置在机体侧下方，输出轴的安装基准面与机体主安装脚的平面度公差控制在0.1mm以内，能够保证与配套设备的输入端对接时的同轴度要求，避免因安装偏差导致的输出轴轴承偏磨、油封渗漏等常见故障。机体的主安装脚采用三点式支撑布局，三个安装位的孔位公差按照通用小型动力的行业适配标准设计，能够直接替换同功率段的多数通用机型，无需对配套设备的安装机架做二次改孔加工，大幅降低了设备改装与动力替换的成本。散热风扇与飞轮集成设计在动力输出端的对侧，风扇导风罩的导流路径完全覆盖缸体与缸头的散热鳍片区域，能够在发动机运转时将冷却气流精准导向温度最高的燃烧室周边区域，保证持续高负荷作业时缸头温度不会超过材料许用温度上限，避免因过热导致的动力衰减、拉缸等故障。油箱采用高位布置设计，依靠重力即可向化油器供油，省去了额外的燃油泵结构，进一步简化了油路系统，降低了油路故障的概率，油箱的出油口位置设置在油箱底部偏上位置，能够避免油箱底部沉积的杂质进入化油器，减少油路堵塞的风险。空滤单元采用纸质滤芯加海绵粗滤的双层过滤结构，能够在多粉尘的户外作业环境下有效阻挡空气中的颗粒物进入气缸，减少活塞环与缸壁的磨损，延长发动机的大修周期。调速机构采用离心式机械调速，能够根据负载变化自动调整节气门开度，保证输出转速稳定在设定区间，在配套发电机、水泵等对转速稳定性有要求的设备时，能够避免因负载波动导致的转速大幅变化，保证配套设备的工作稳定性。从安装边界来看，该机型的整体外轮廓没有突出的不规则结构，所有外接管路、操作手柄都布置在机体轮廓范围内，配套设备设计防护罩时无需额外预留突出部件的避让空间，能够缩小整套设备的整体体积。点火模块采用一体化高压包设计，直接安装在飞轮侧的机体上，与飞轮磁钢的间隙控制在0.3-0.5mm的标准范围内，点火能量稳定，低温启动性能可靠，在零下低温环境下也能顺利启动，适配北方冬季户外作业的使用需求。排气口的朝向可根据配套设备的安装需求调整安装角度，能够避免排气直吹操作人员或者设备的敏感部件，提升使用安全性。整个机体的重量控制在15kg左右，单人即可完成搬运与安装作业，非常适合需要频繁转场的便携类作业设备使用。在结构设计过程中，所有易损件的安装位置都预留了足够的操作空间，更换火花塞、调整气门间隙、更换拉绳等操作都可以使用常规通用工具完成，无需专用工装，进一步降低了后期使用的维护门槛。
