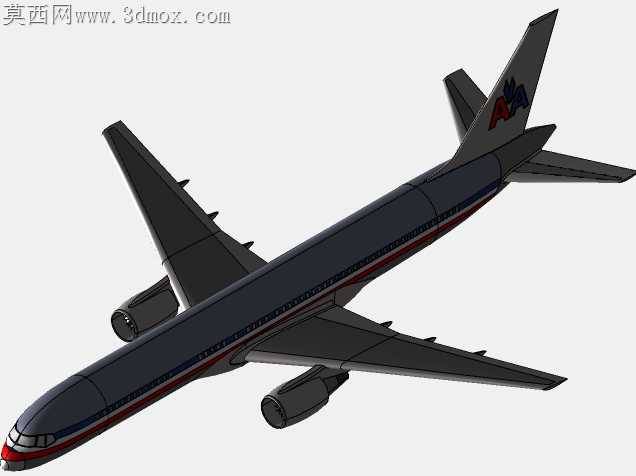

美航涂装波音757窄体民航客机

窄体民航机的曲面蒙皮处理，最容易在机身与机翼衔接处出现曲率断层，这类断层在数控加工验证阶段会直接导致蒙皮拉伸成型时出现局部应力集中，甚至在装配环节出现翼根整流罩与机身贴合间隙超差的问题。这款波音757的模型在翼根过渡曲面的处理上，采用了多段G2连续的曲率桥接，没有生硬的拼接棱线，对应真实机型的翼根整流包线完全贴合实际气动修形后的轮廓，加工时蒙皮板材的拉伸变形量可以控制在航空铝材允许的延展范围内，不会出现局部减薄超标的隐患。机身侧面的涂装分色线沿着舷窗上沿平行排布，没有因为曲面曲率变化出现线条扭曲，对应实际生产中涂装掩膜的铺贴路径，能直接给喷涂工序提供定位参考，避免人工放线出现的分色偏移。发动机吊舱与机翼的挂架衔接处，预留了真实机型里的维护间隙，没有为了外观顺滑把挂架和机翼做成一体化结构，这个细节在装配验证时能直接模拟吊舱的拆装路径，检查维护操作时是否会和机翼前缘缝翼的运动轨迹发生干涉。尾翼上的航司标识贴合垂尾的后掠曲面，没有出现贴图拉伸变形的情况，对应真实机型的垂尾标识喷涂定位，能直接作为曲面印刷的定位基准。机头雷达罩的锥度过渡和机身前段的曲面衔接自然，没有出现锥面和柱面衔接的折角，这个位置在实际加工中是雷达罩成型的关键部位，曲率连续的模型能直接给复合材料铺层提供轮廓参考，避免铺层时出现纤维褶皱。舷窗的凹陷深度控制在真实机型的舷窗厚度范围内，没有做过深的凹陷导致机身蒙皮的结构强度模拟失真，在做有限元仿真时，能准确还原舷窗周边的应力分布情况，不会因为模型细节失真导致应力计算结果偏差。主起落架舱的轮廓和机翼后缘的衔接处，做了真实的舱门收放间隙预留，没有把舱门和机身做成完全封闭的一体结构，能模拟起落架收放时舱门的运动轨迹，检查收放过程中是否会和机身结构发生卡滞。水平尾翼和垂尾的衔接处，做了符合真实机型的整流倒角，没有出现直角拼接的结构，这个位置在实际飞行中是气流干扰的高发区，准确的曲面轮廓能给风洞仿真提供可靠的模型基础，不会因为模型结构简化导致仿真结果偏离实际气动特性。
