F22猛禽隐身战机曲面结构三维造型

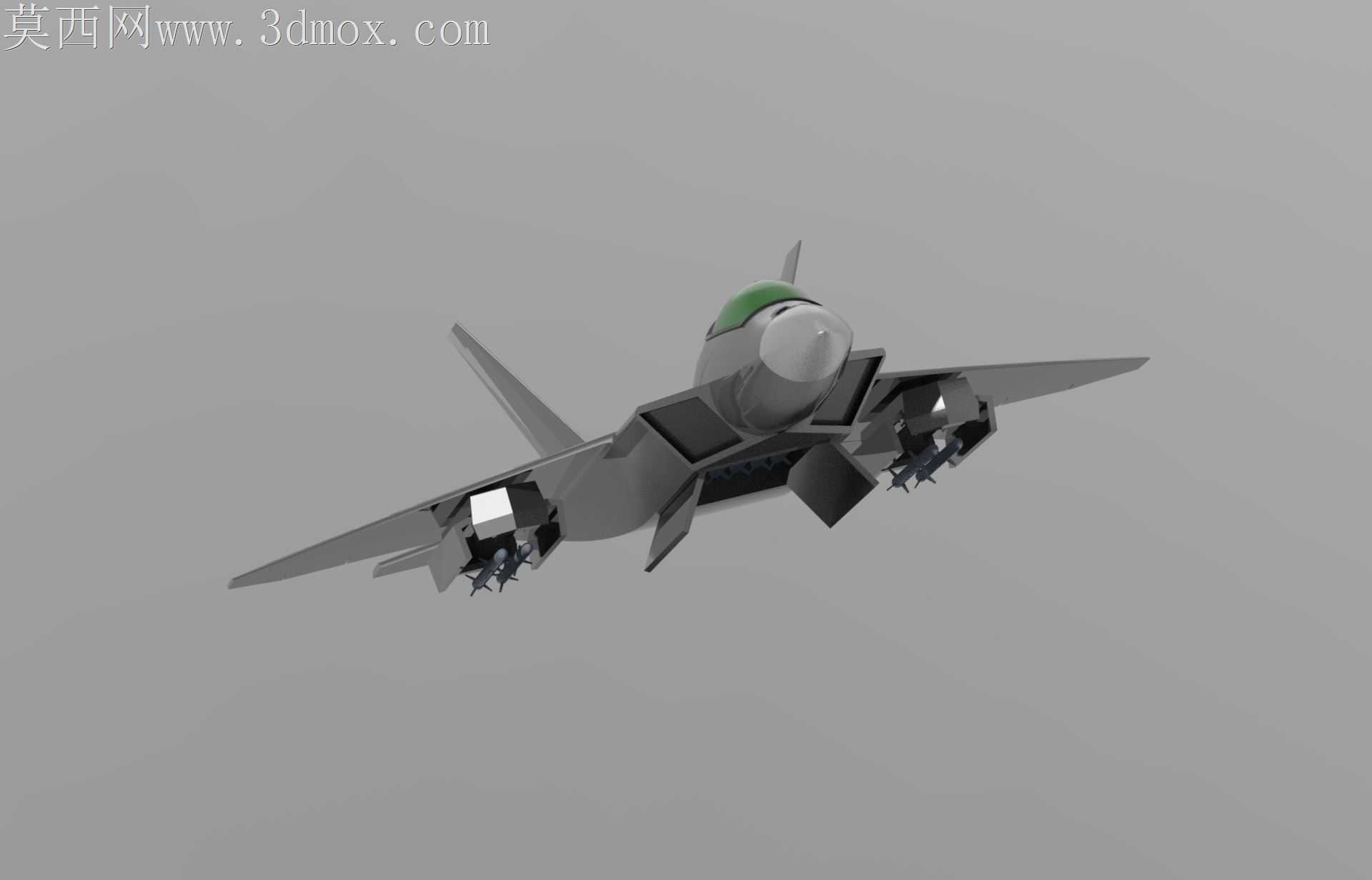

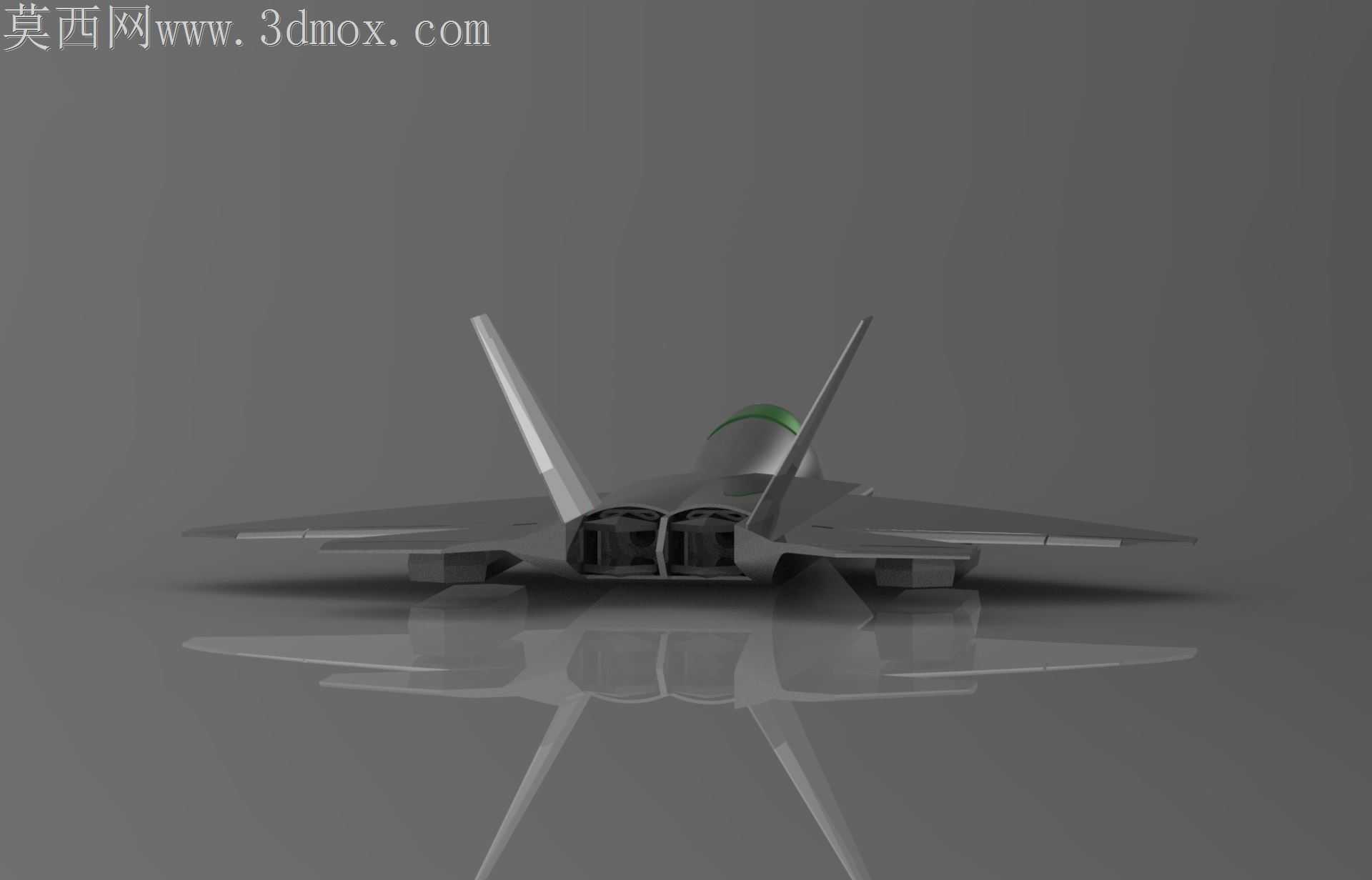

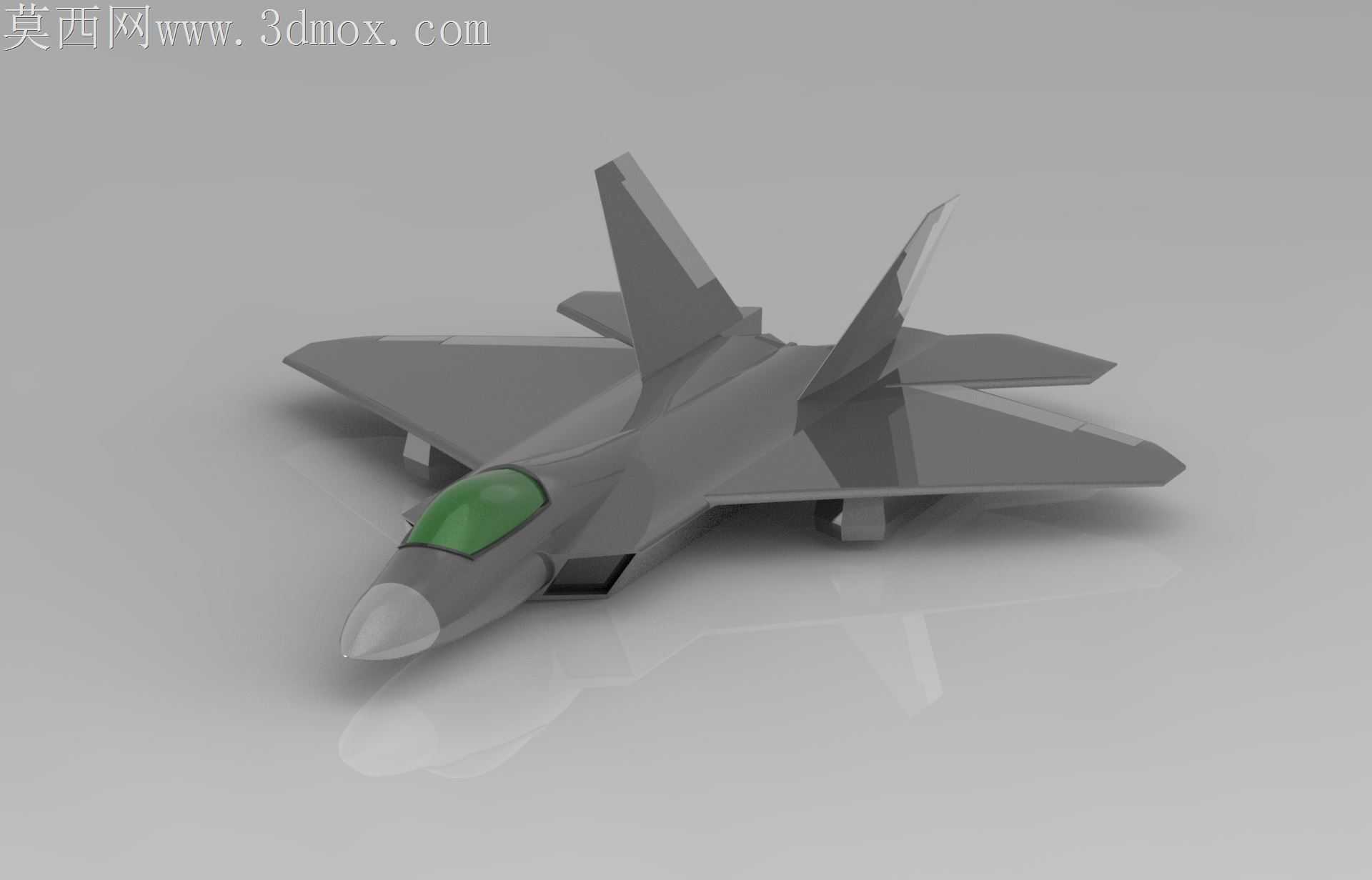

隐身战机的曲面蒙皮加工，最容易出现的痛点就是曲面曲率跳变导致的铣削振纹，不仅破坏气动外形的连续顺滑度，还会直接影响隐身涂层的附着均匀性，这款F22造型在曲面构建阶段就规避了这类问题。机翼下的武器舱边缘做了微小的曲率过渡处理，没有生硬的直角转折，蒙皮曲面从机身主翼面平滑延伸到舱门接缝处，相邻曲面的G2连续性控制到位，不会出现加工时刀具路径突然变向导致的过切。曲面放样时特意调整了座舱盖与机身衔接处的控制点权重，让座舱盖的水滴形曲面和机身棱线自然融合，没有出现常见的曲面拼接缝隙，哪怕是五轴加工蒙皮件时，刀具也能顺着曲面切线方向平稳进给，减少接刀痕的产生。武器舱内部的挂架结构和舱门的转动间隙留了合理的公差范围，不会出现舱门开合时和挂架上的弹药模型发生干涉，哪怕是做1:20的缩比验证件，装配时也不用反复修磨舱门边缘。机身尾部的尾翼安定面和主翼面的曲面衔接处，特意做了0.3度的微小拔模斜度，要是做树脂3D打印验证件，打印完成后支撑拆除不会扯坏翼面的薄边结构，后期打磨也能快速处理掉支撑痕迹。机身表面的隐身棱线没有做尖锐的直角处理，而是保留了0.1mm的微小圆角，既符合真实战机的棱线钝化处理工艺，也避免了加工或打印时锐边崩缺的问题。机翼下表面的武器舱舱门和机身蒙皮的分模线顺着曲面流线走向布置，不会破坏整机的气动曲面完整性，要是做风洞测试用的缩比模型，分模线打磨后不会干扰表面气流走向。曲面构建时没有为了追求视觉效果做过多无意义的凹凸细节，所有曲面的曲率变化都贴合真实战机的气动设计逻辑，哪怕是做教学演示用的剖视模型，内部的武器舱空间和机身承力结构的比例也符合真实机型的布局，不会出现舱内空间过小无法容纳挂弹的结构矛盾。尾喷口附近的曲面做了局部的曲率收紧处理，和机身后段的平滑曲面自然过渡，没有出现曲面扭曲的情况，加工时不会因为局部曲率突变导致刀具负载骤增打坏刀头。
