十七米级迷彩涂装高速水面突击艇

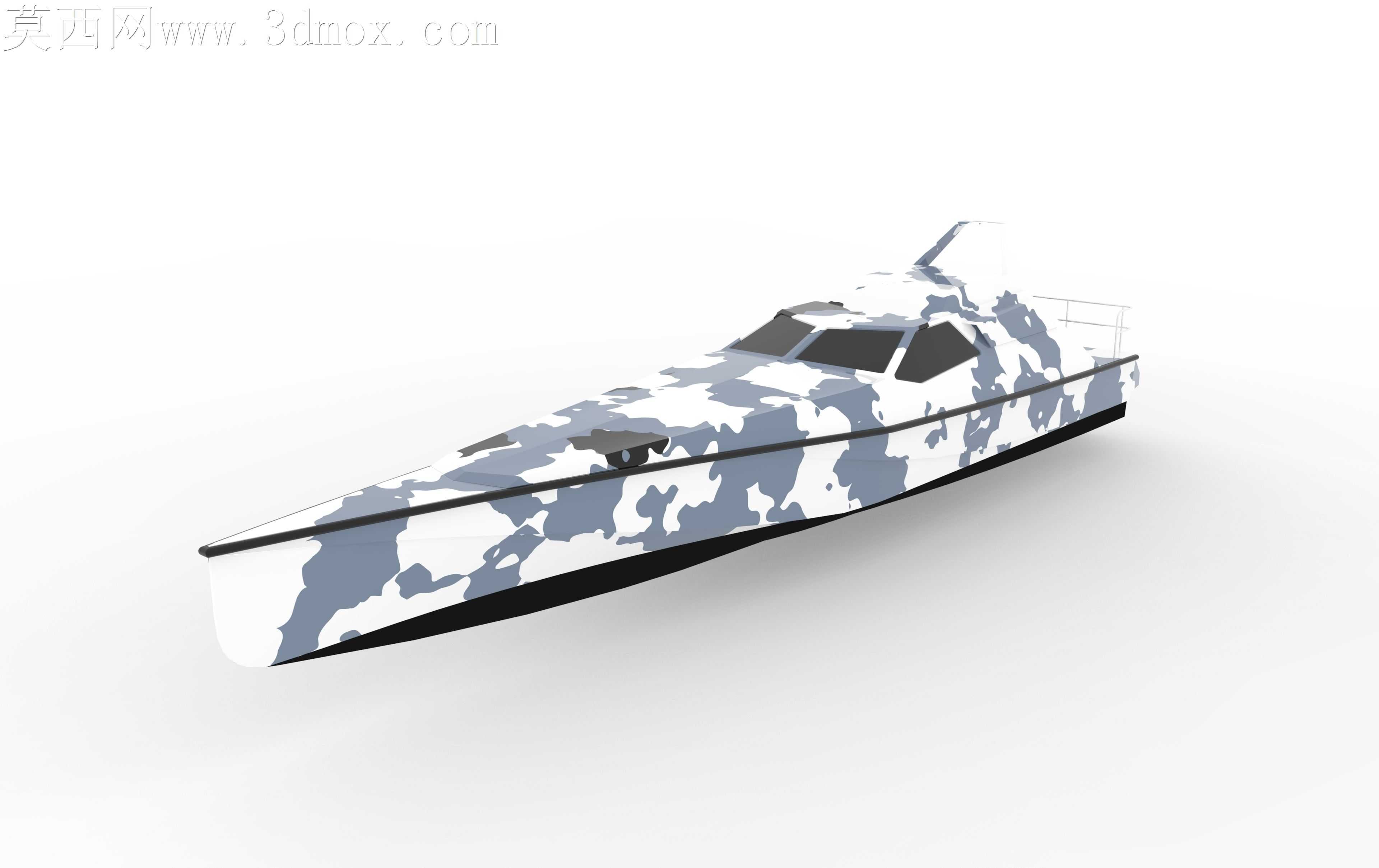

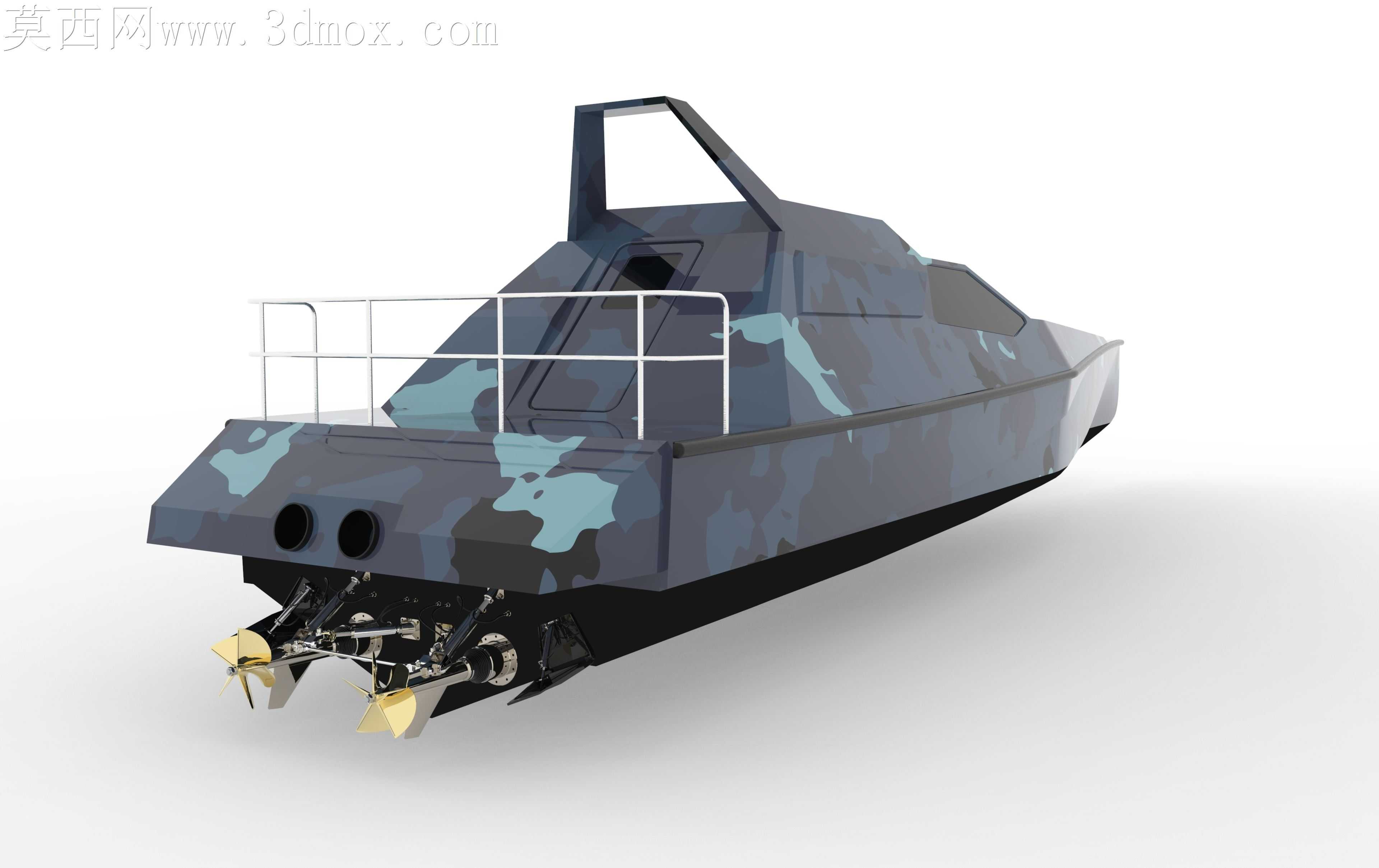

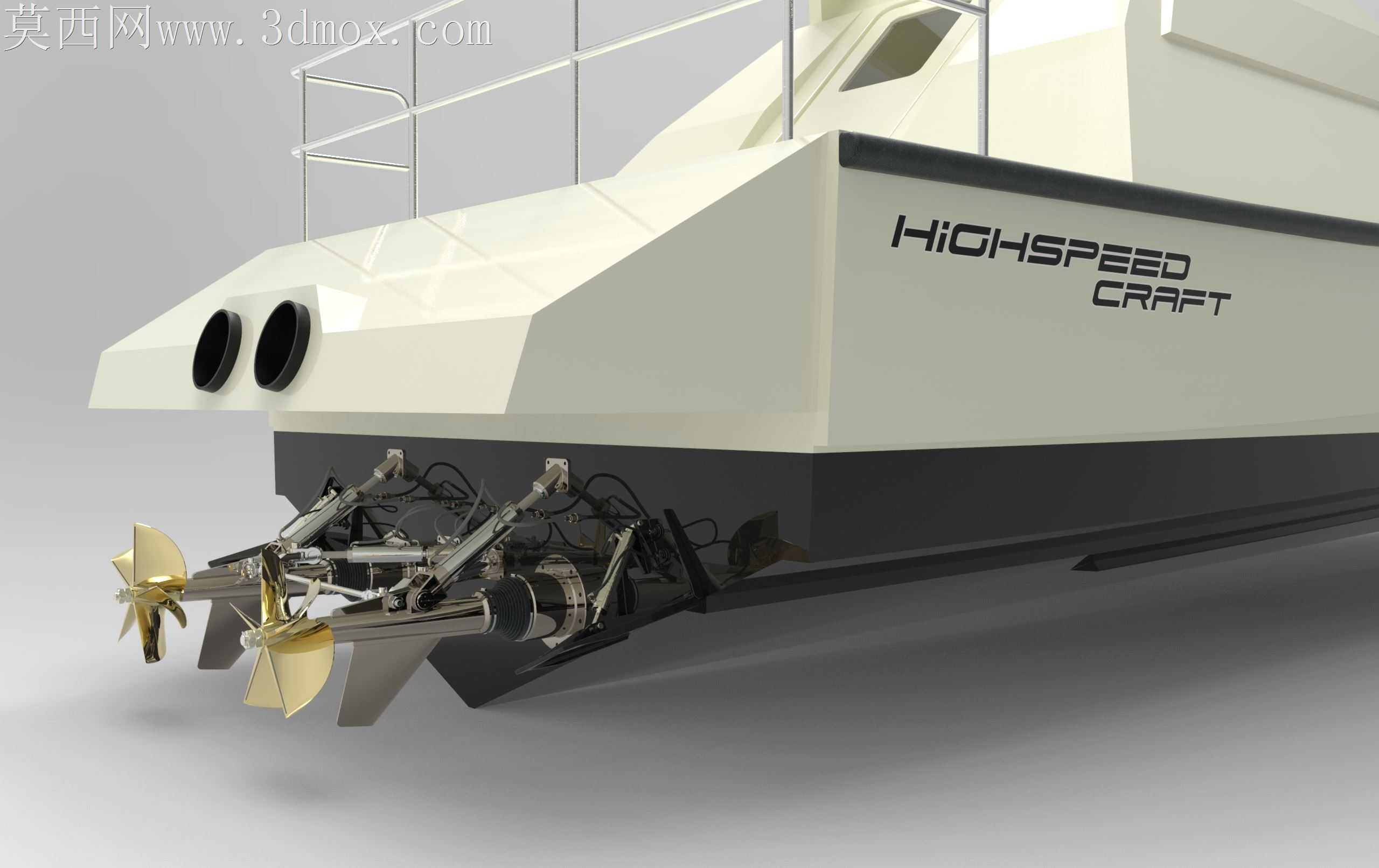

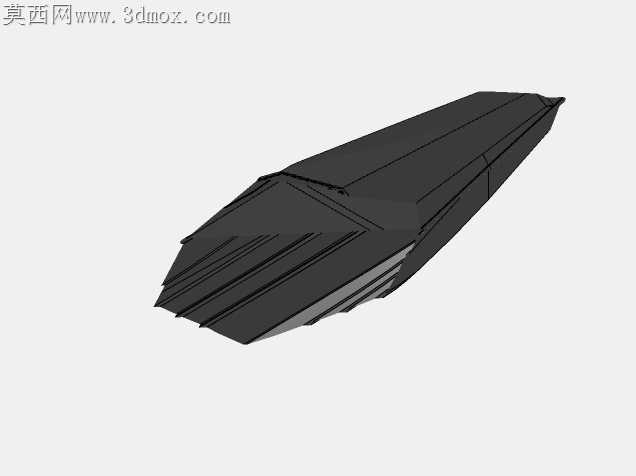

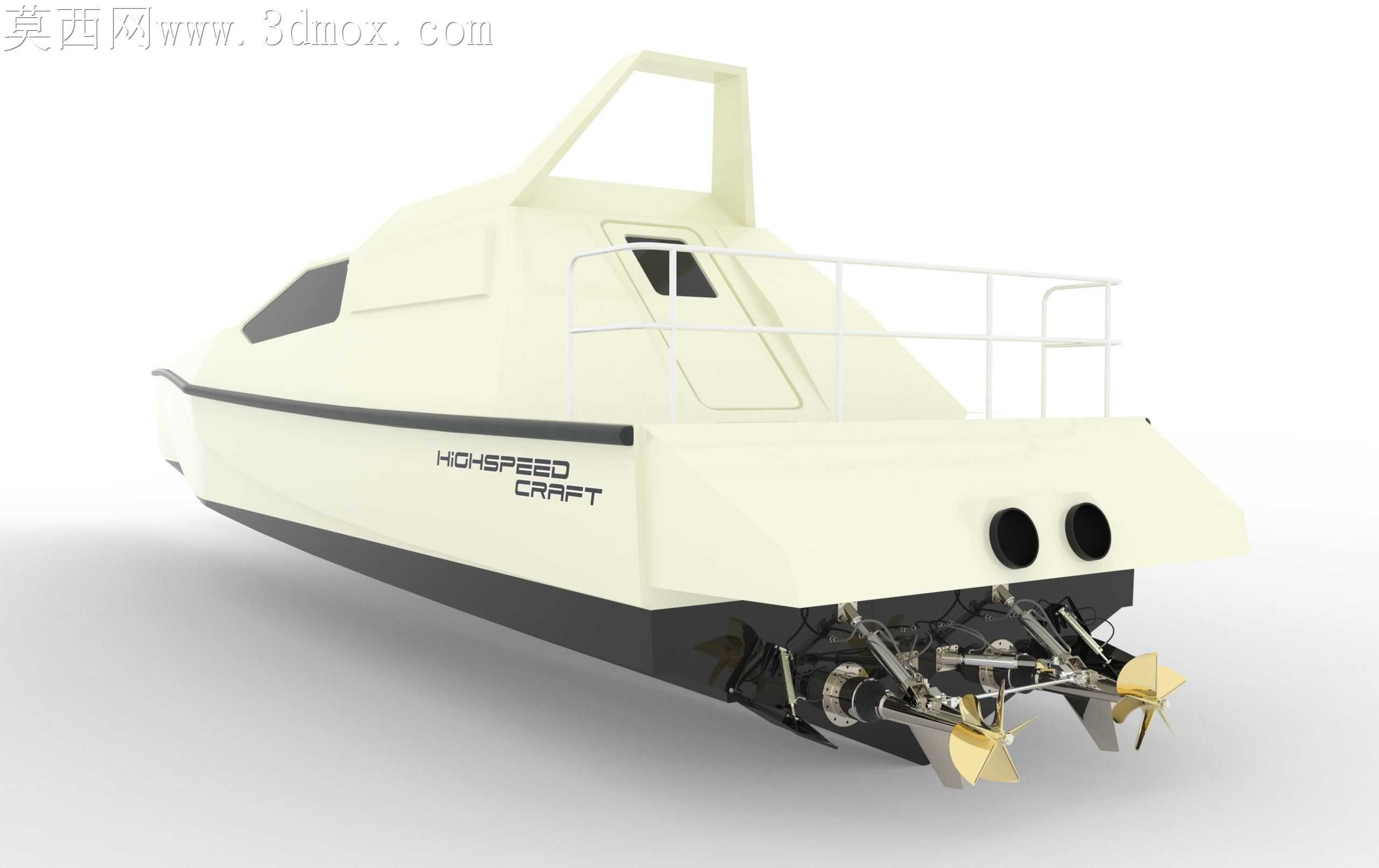

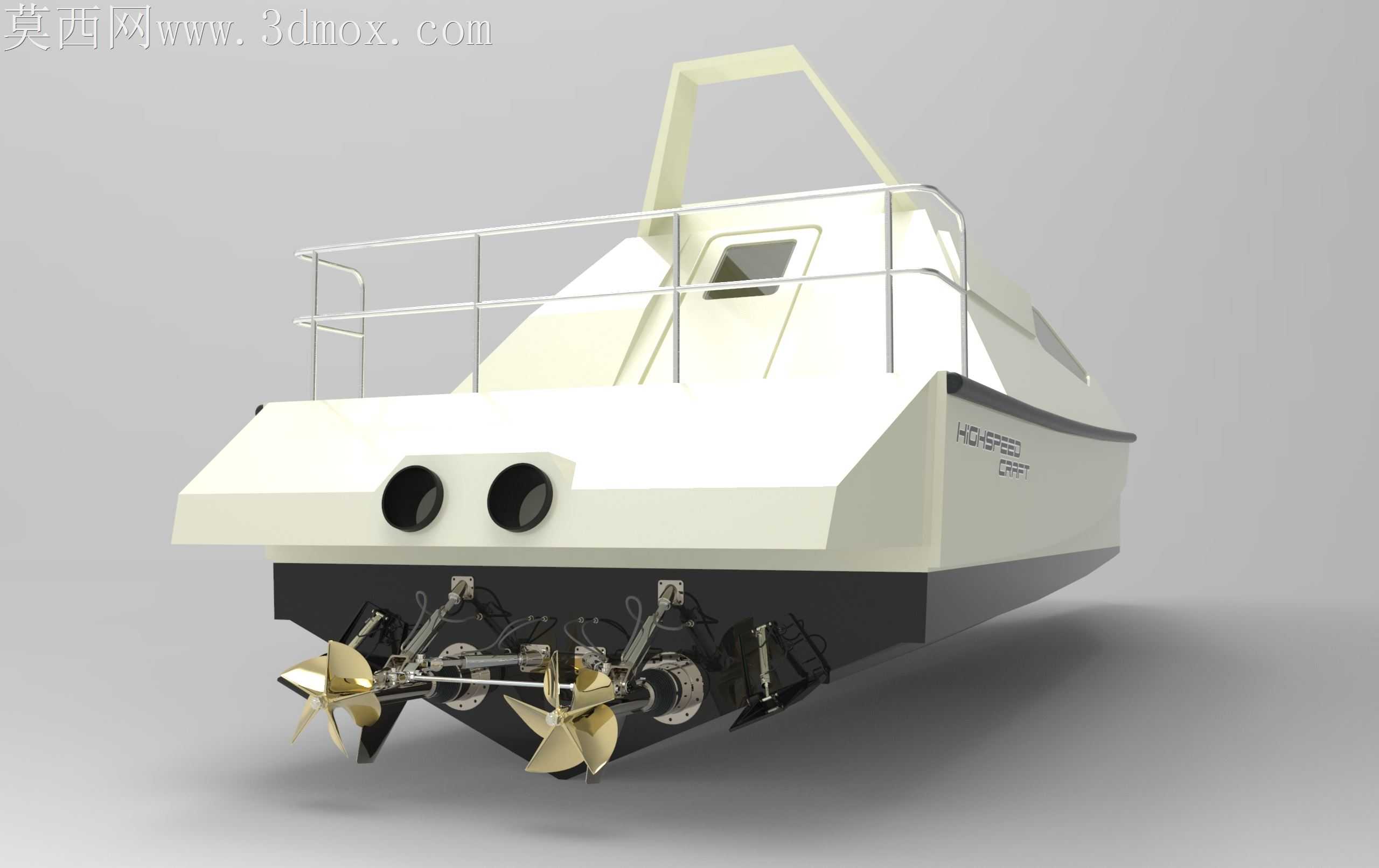

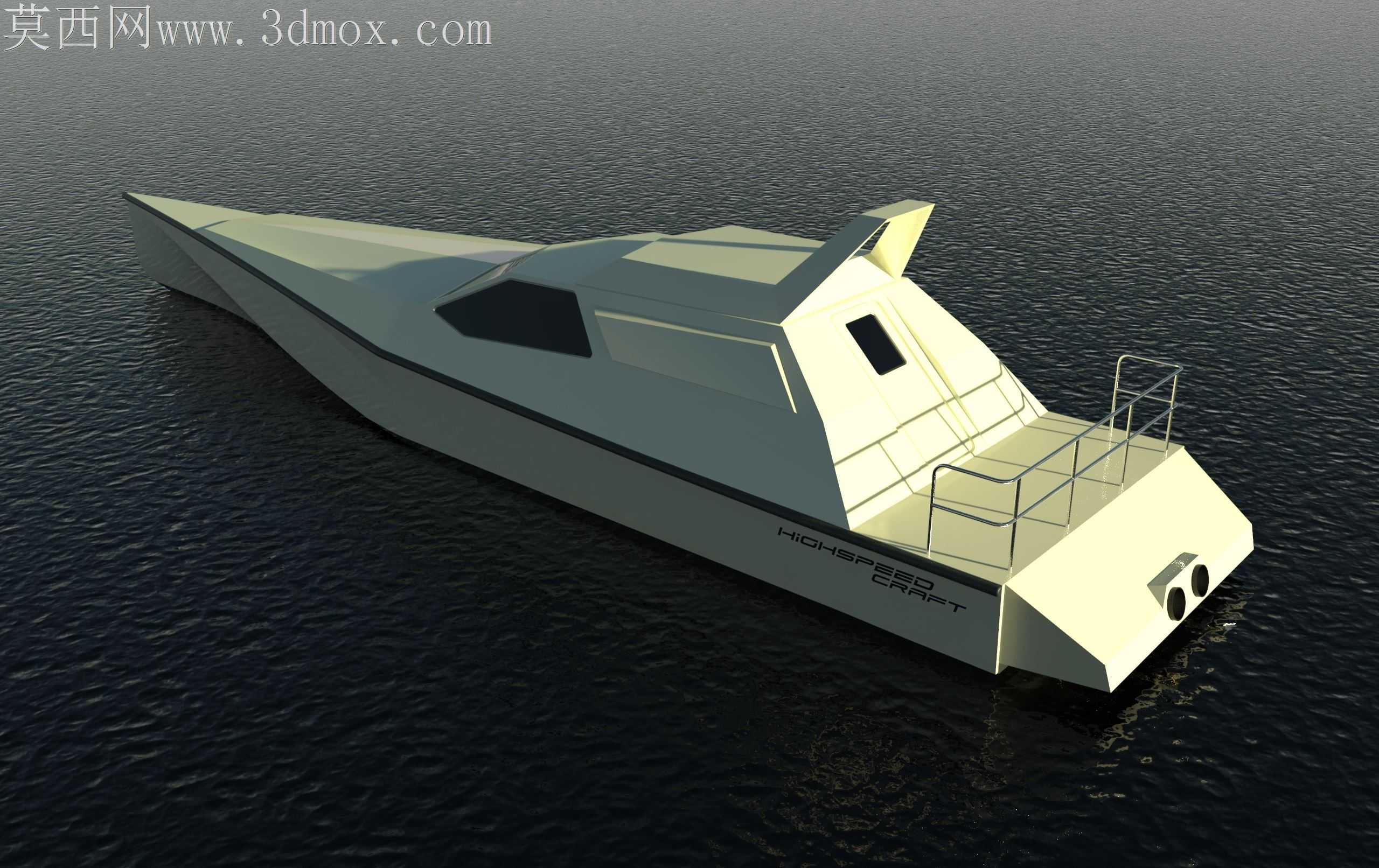

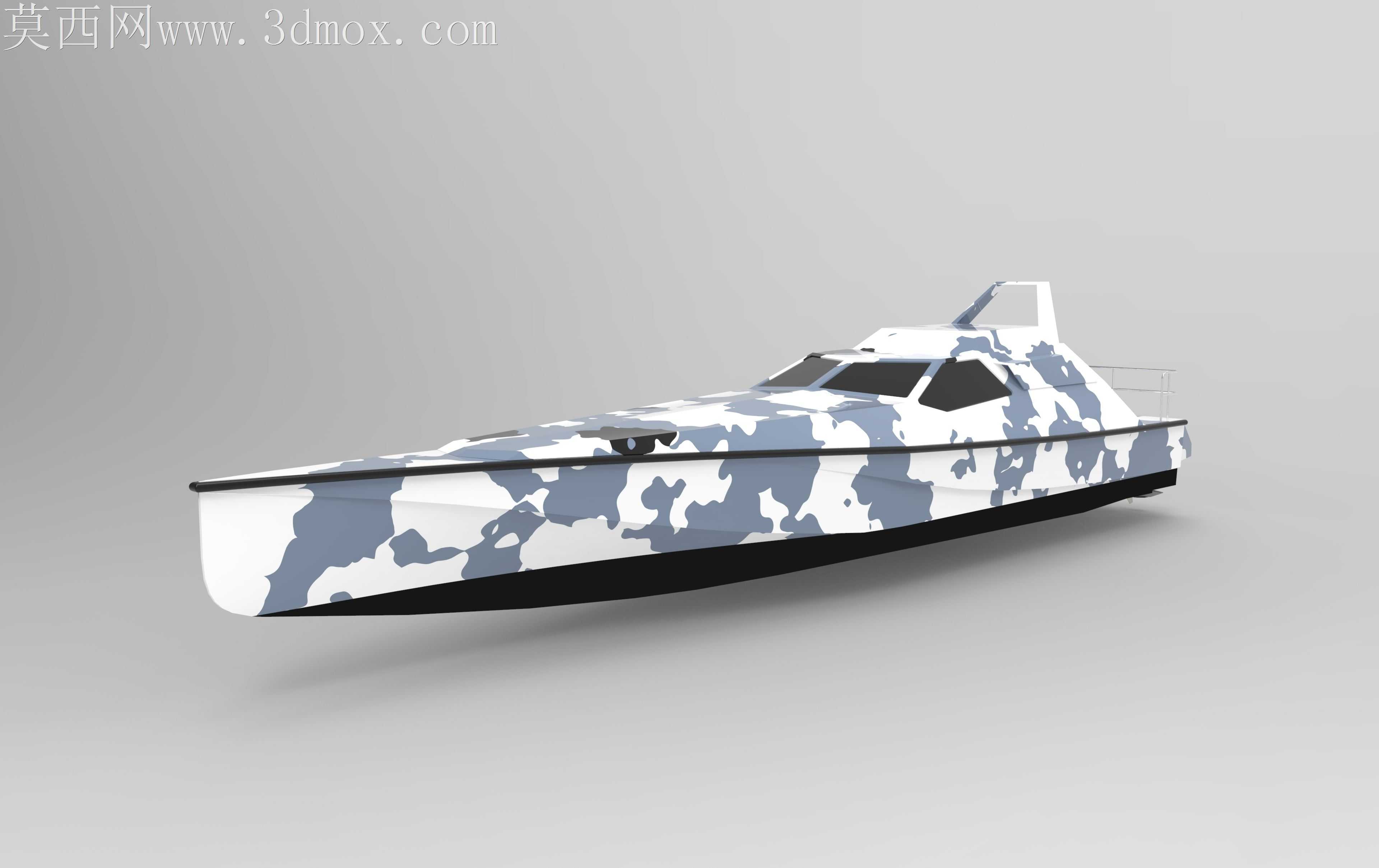

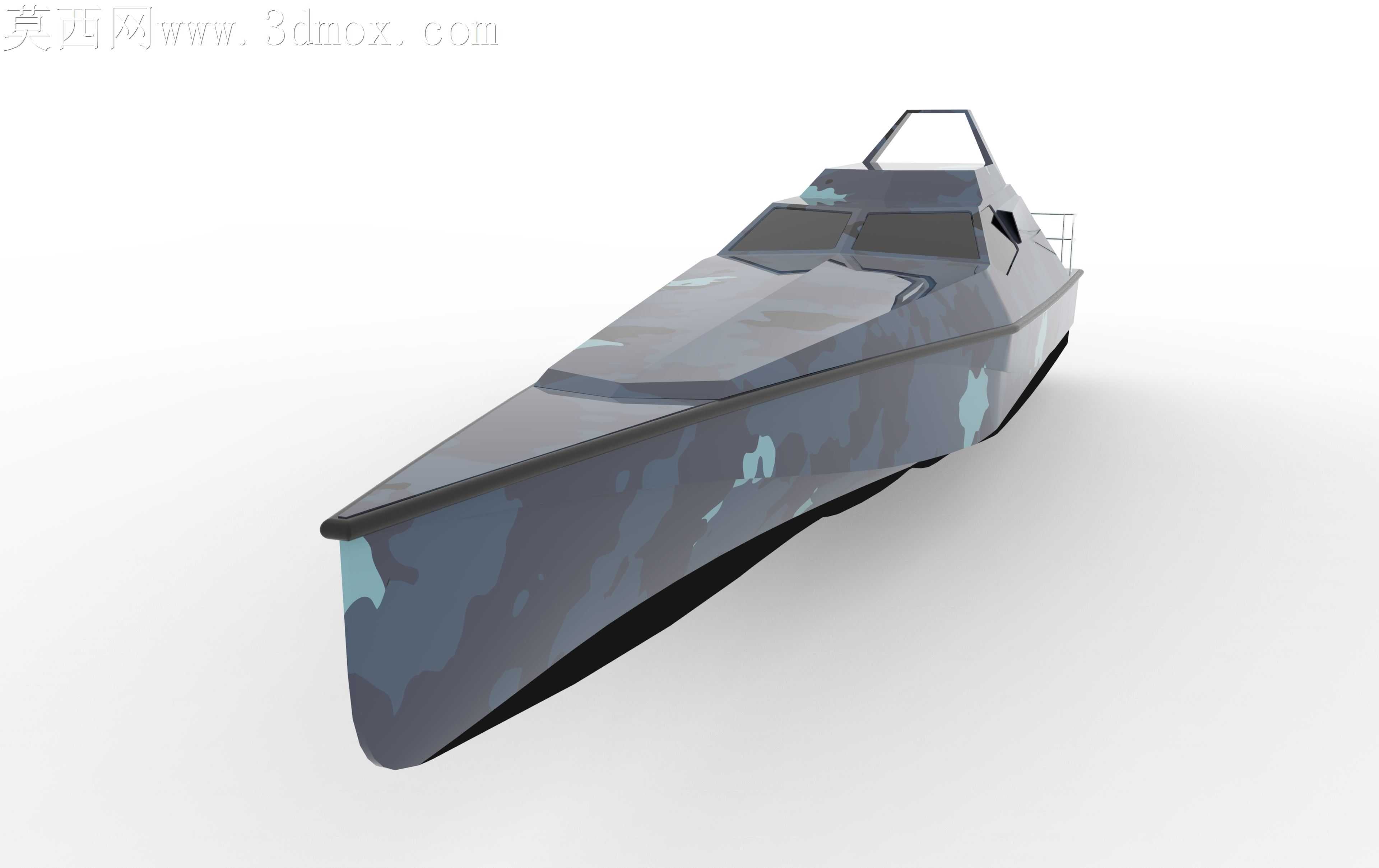

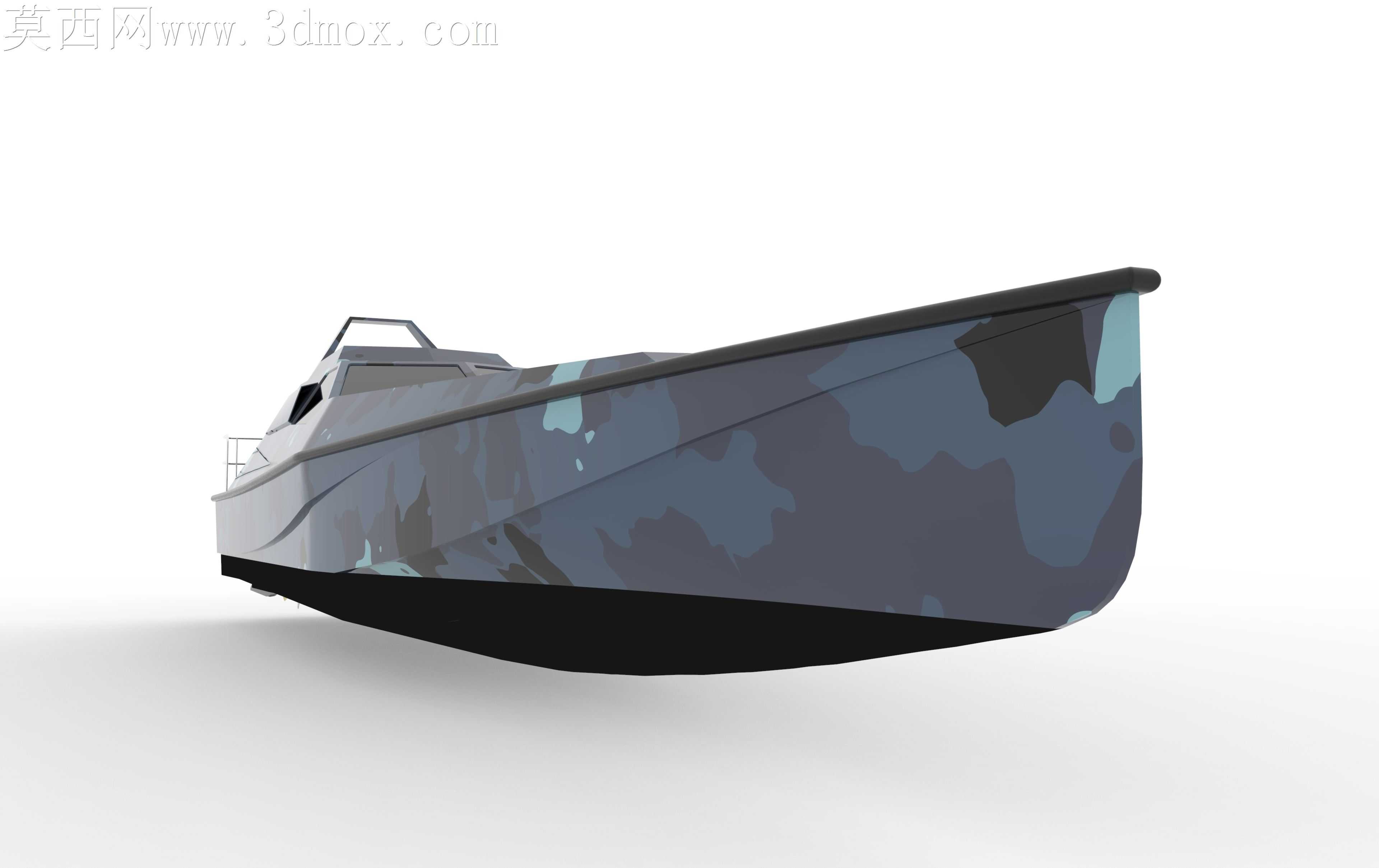

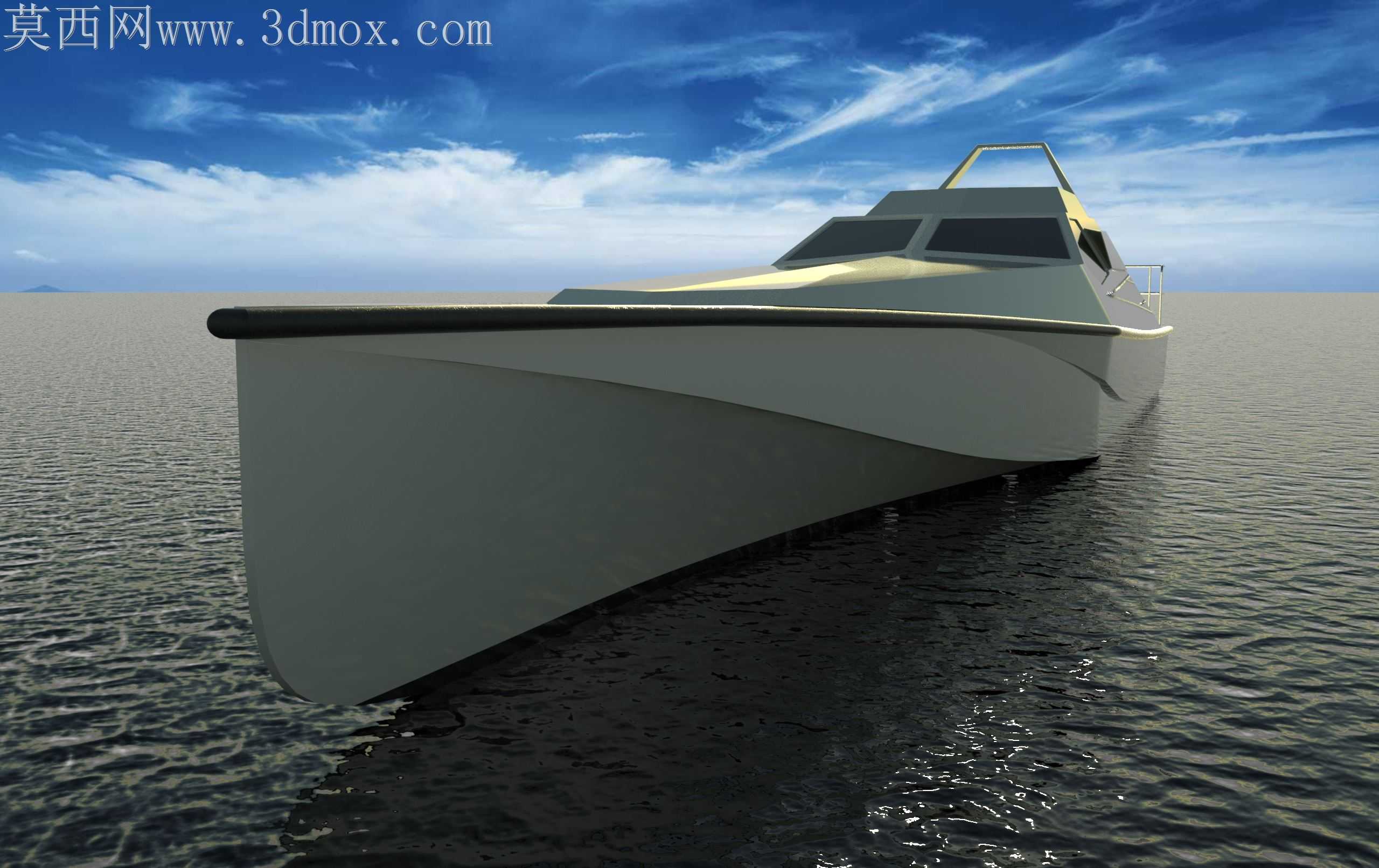

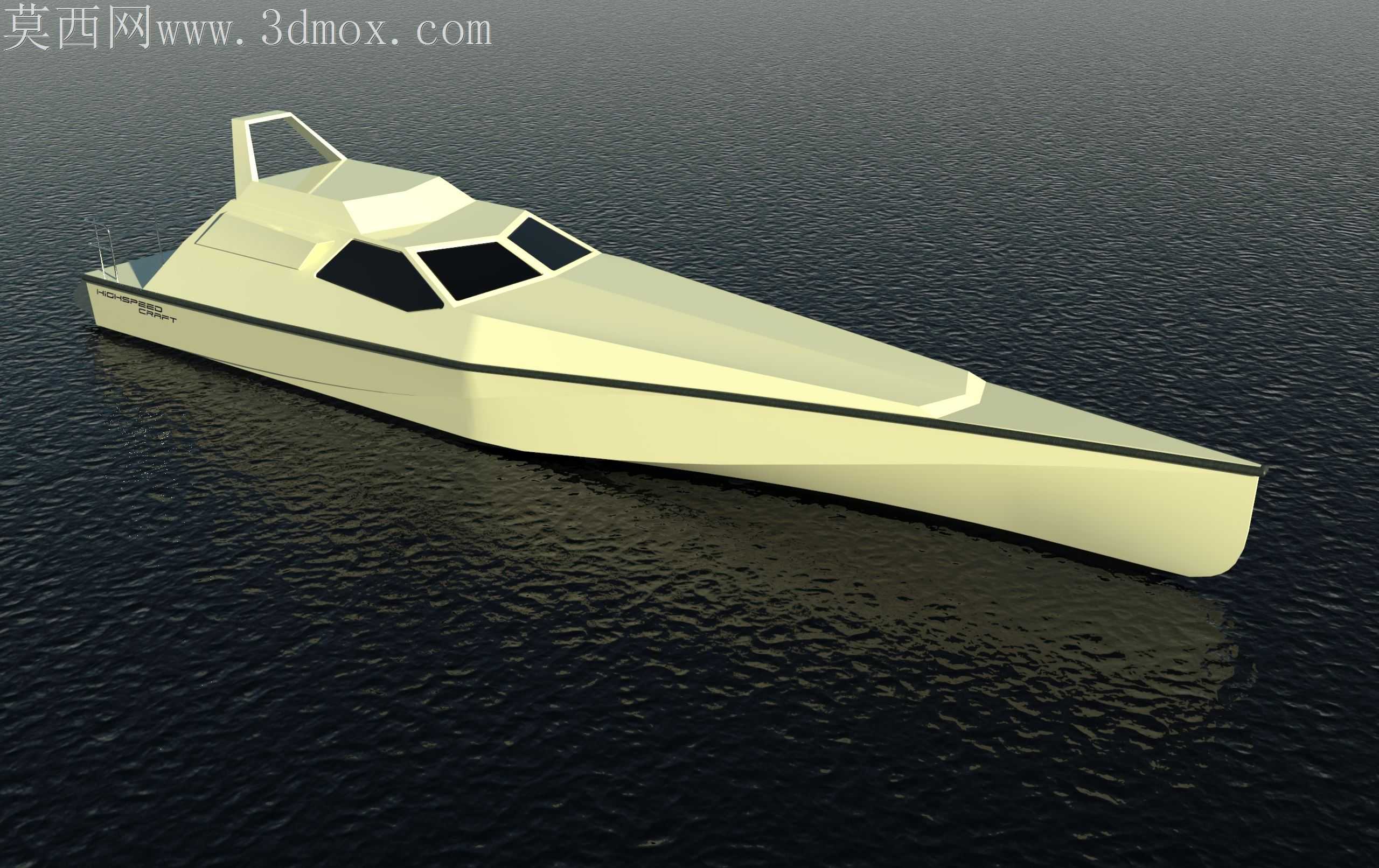

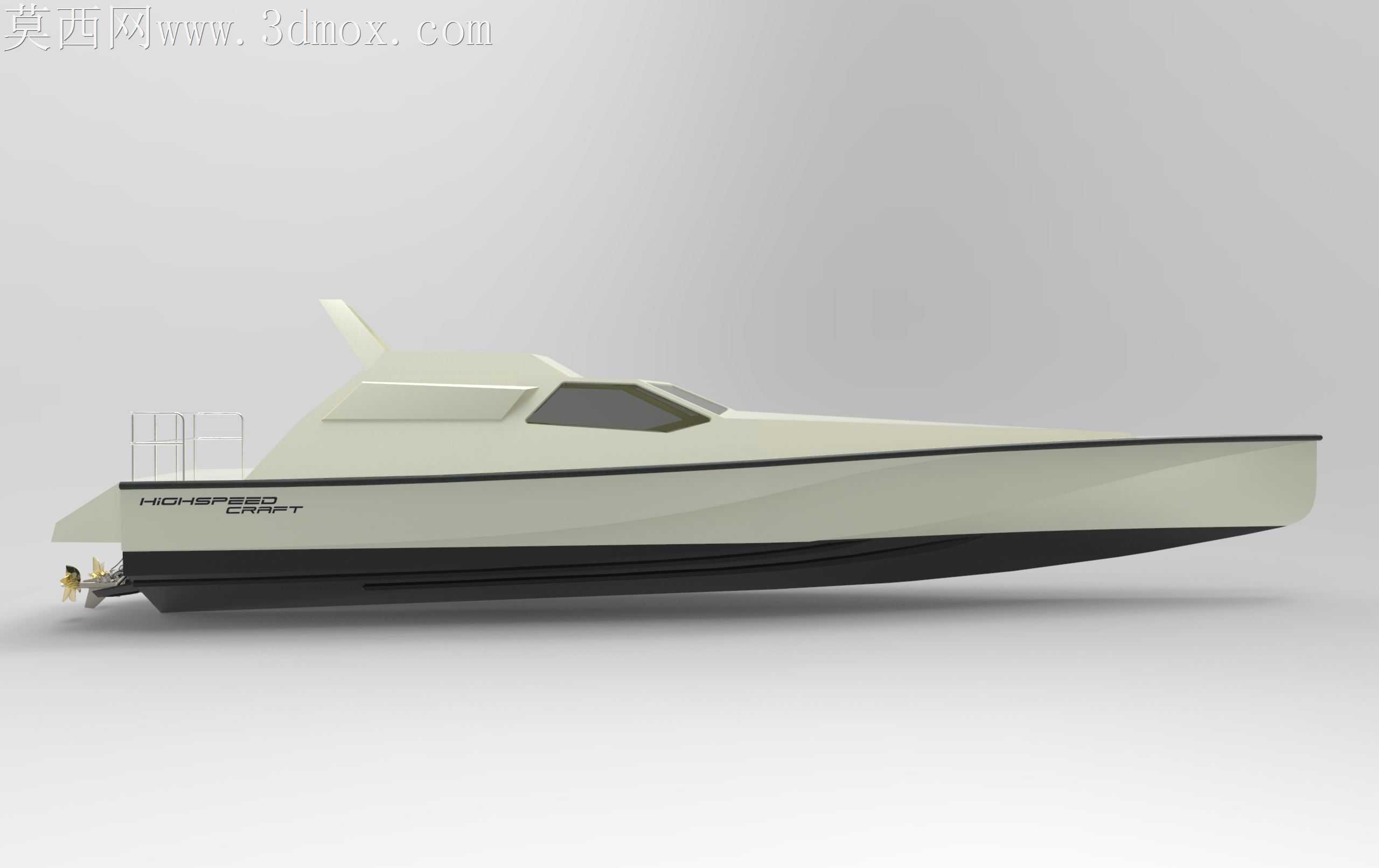

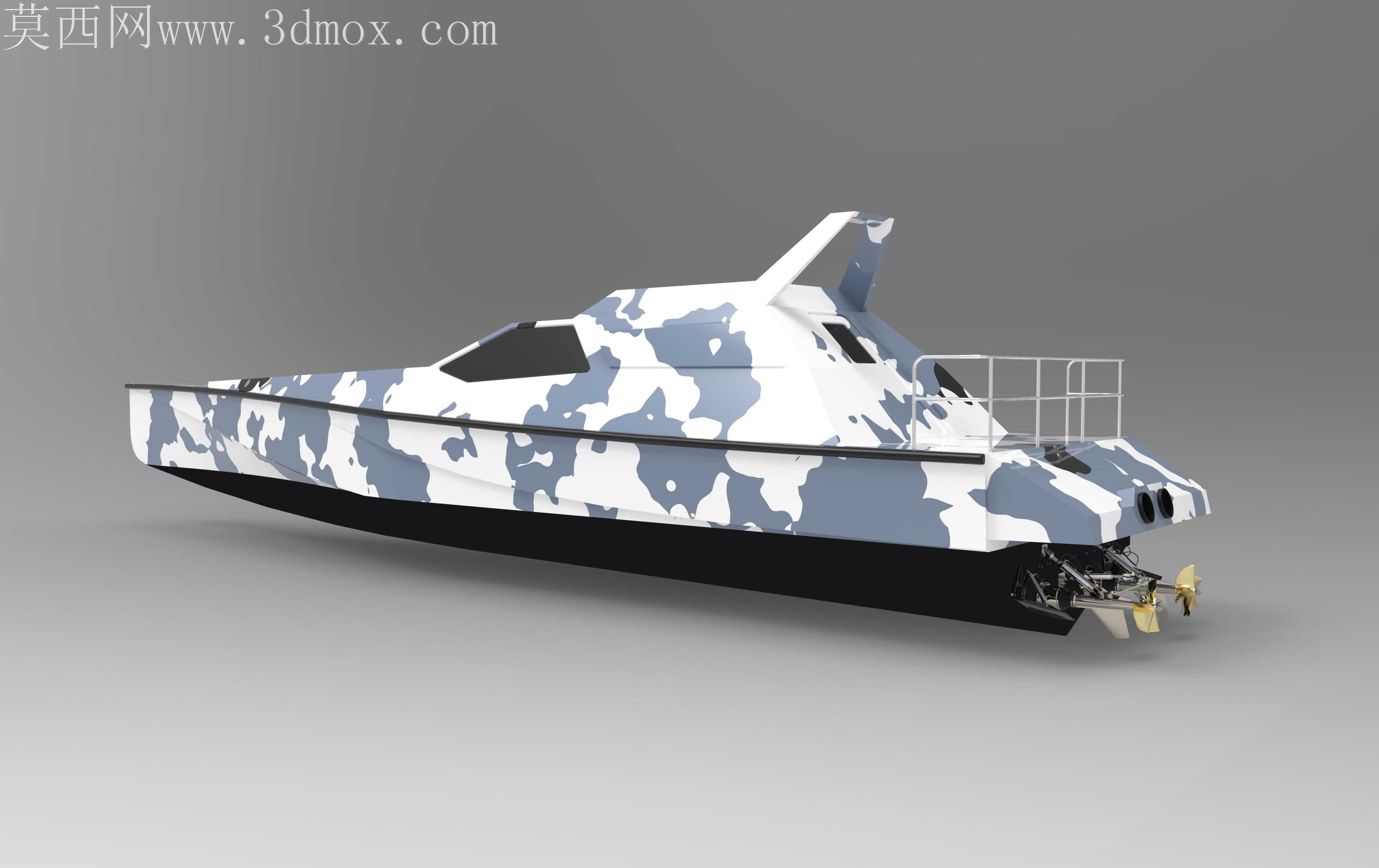

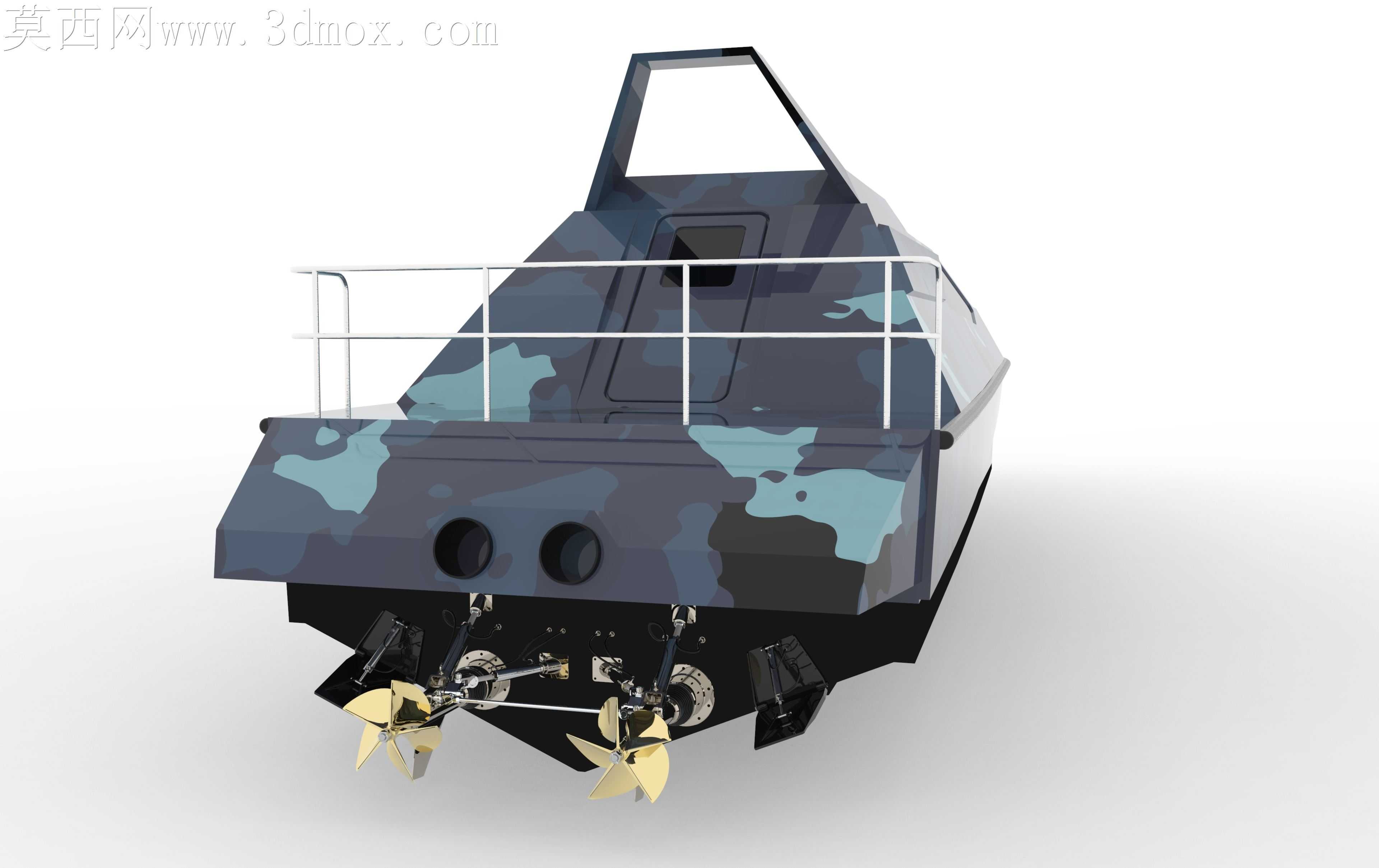

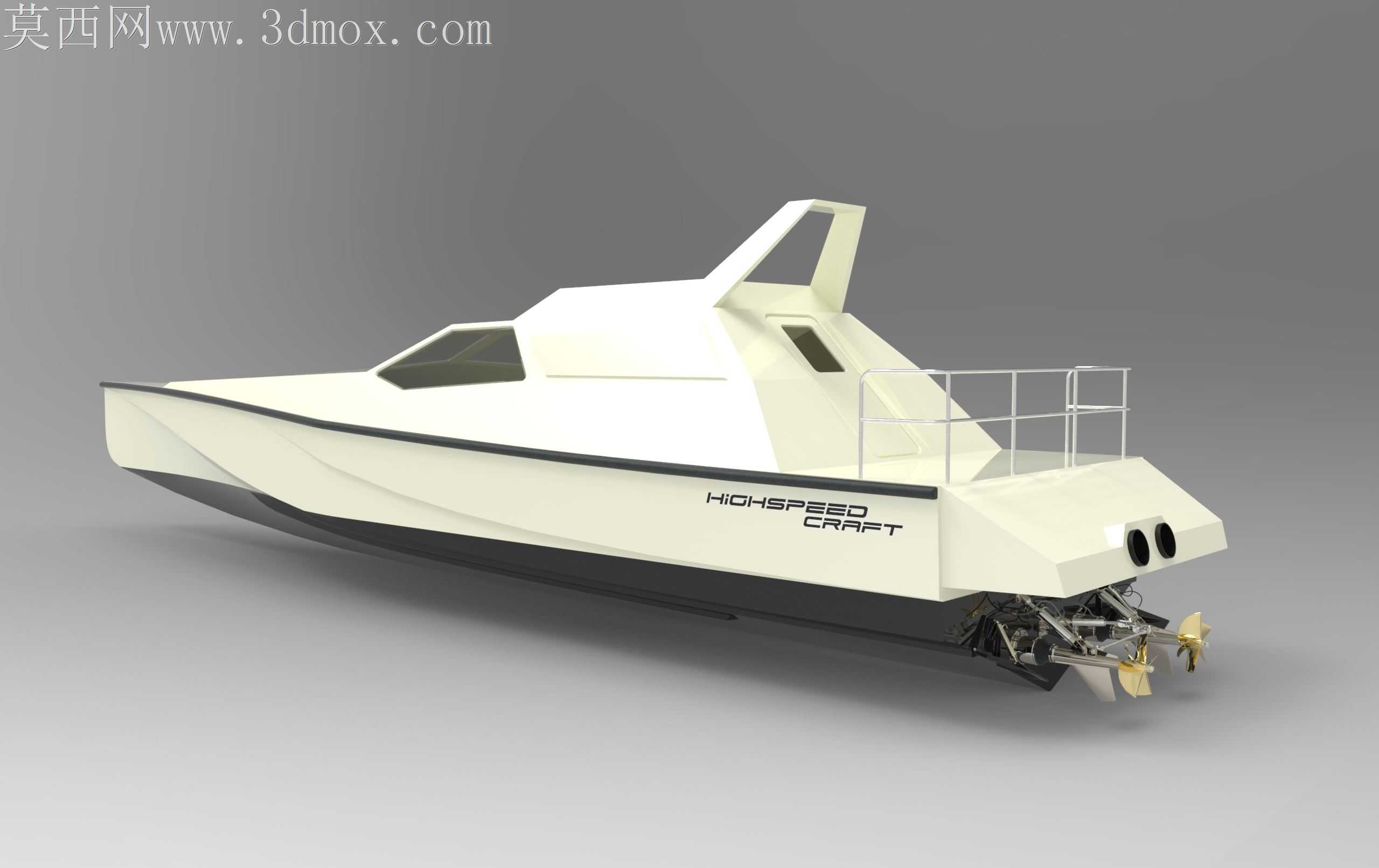

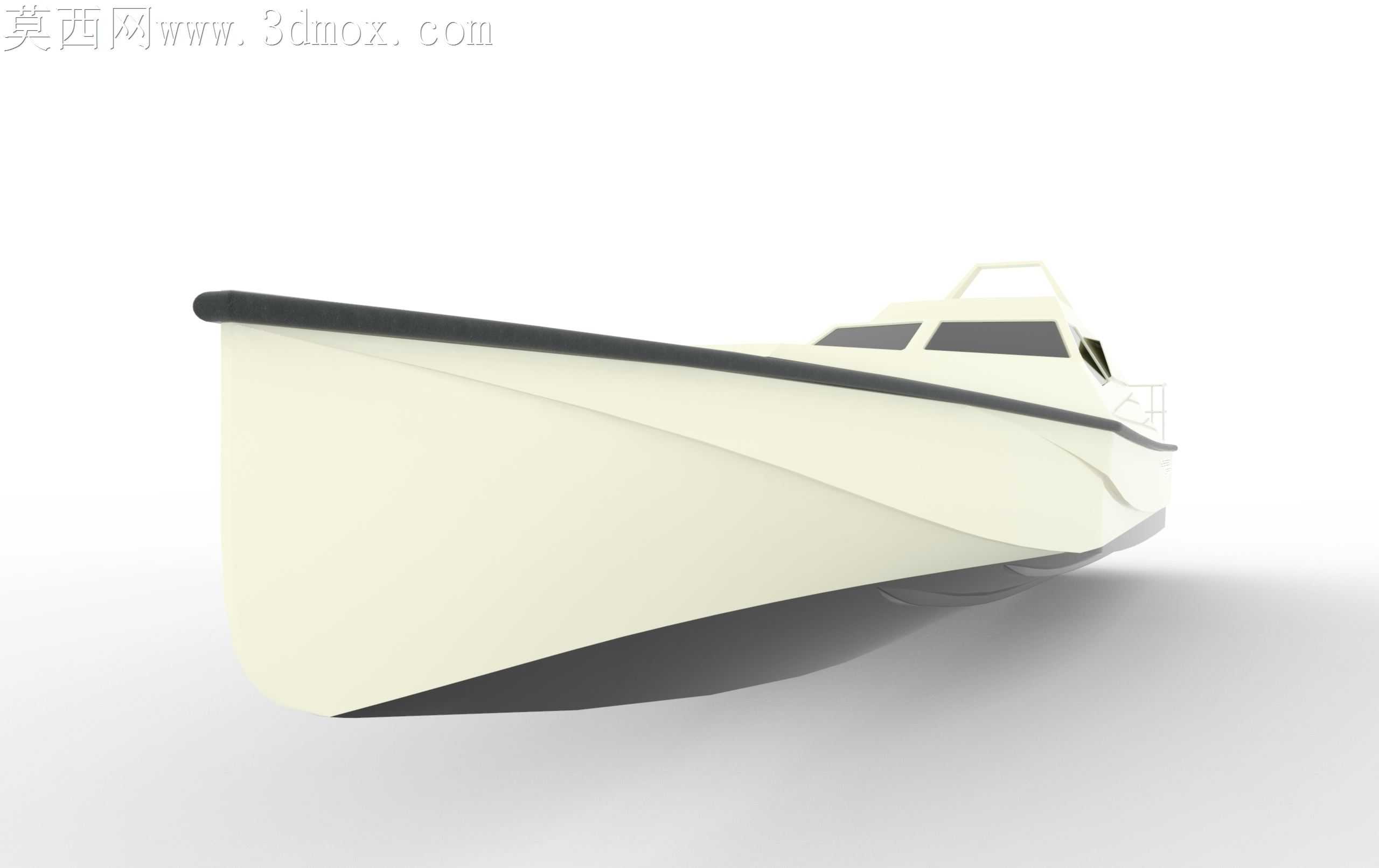

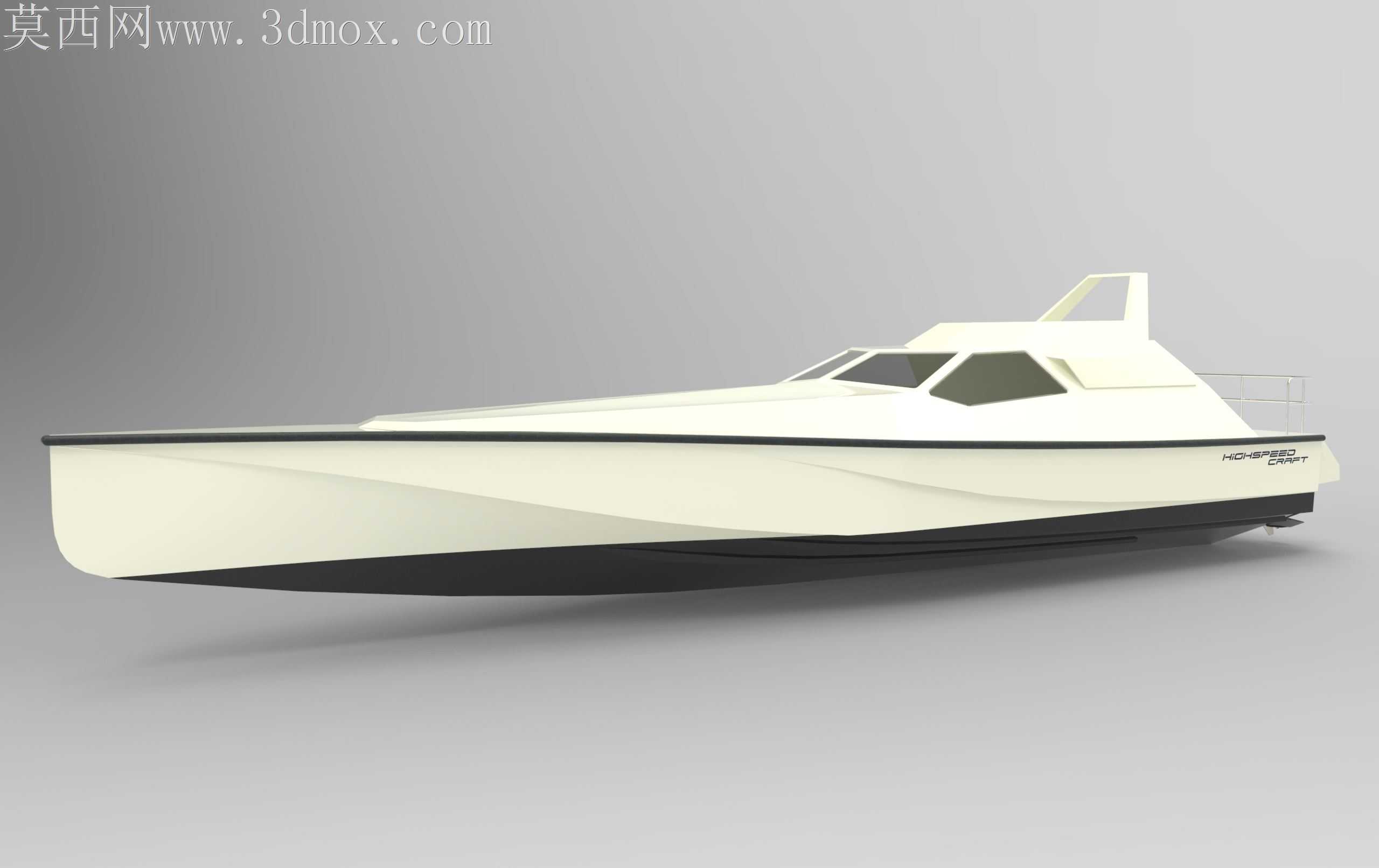

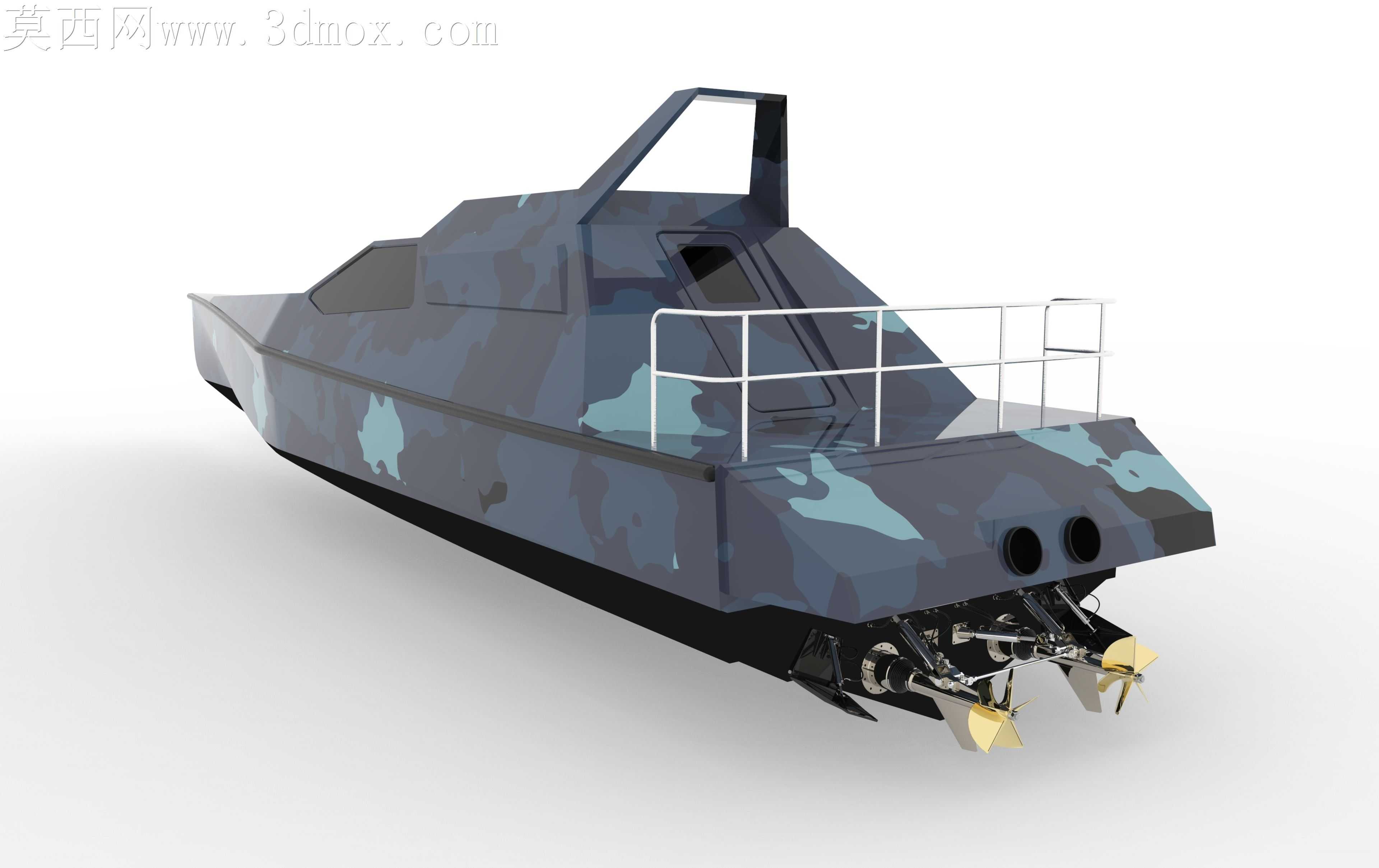

铝合金薄板焊接的艇体在高速航行时极易出现舷侧应力集中导致的焊缝开裂问题，这款十七米级高速艇的线型设计从根源上规避了这类加工隐患。艇艏的深V型破波面没有采用常规快艇的大倾角直棱过渡，而是顺着水流爬升的轨迹做了三段连续变曲率曲面，每段曲面的折弯半径都匹配5毫米船用铝板的冷弯极限，加工时不需要额外做高温退火处理，普通三辊卷板机就能完成曲面成型，避免了热加工带来的板材形变和强度衰减。上层建筑的棱边全部做了15度内倾处理，不光是为了降低雷达反射面积，更关键的是倾斜面能让焊接时的应力顺着斜面分散到舷侧纵骨上，不会在直角接缝处累积疲劳裂纹。驾驶舱的风挡框架没有采用常见的直角拼接结构，而是顺着艇体曲面做了一体化弯弧成型，框架和艇体连接的位置预留了0.8毫米的柔性密封胶层公差，能抵消高速航行时艇体产生的微幅形变，不会出现玻璃受挤压碎裂的问题。艇身的迷彩分模线全部顺着曲面的棱线分布，喷涂时不需要做复杂的曲面遮蔽，顺着结构棱线贴美纹纸就能得到规整的色块边界，大幅降低了涂装工序的施工难度。舷侧的扶手支座没有直接焊接在外板上，而是通过内部的加强筋连接到主龙骨上，人员抓扶时的受力直接传递到主承力结构，不会在外板上留下局部凹陷。艇底的舭线位置做了微小的凸起导流结构，这个结构没有增加额外的加工难度，只是在原有艇底板折弯时多压出一道10毫米高的棱，就能在高速转弯时产生足够的侧向升力，减少艇体侧滑的同时还能打散艇底的空泡，降低螺旋桨的空蚀损伤。上层建筑的检修口盖板全部采用和艇体同弧度的曲面设计，盖板边缘的密封条槽和盖板一体冲压成型，不需要后续焊接密封条安装座，既减少了焊接工作量，也避免了焊接变形导致的密封不严问题。尾板的发动机安装座做了下沉式设计，安装面和艇底龙骨处于同一水平面，发动机运转时的震动直接传递到主龙骨，不会引起尾板的共振，降低了高速航行时的结构噪音。
