B&C 8MDN51八英寸专业低音扬声器结构

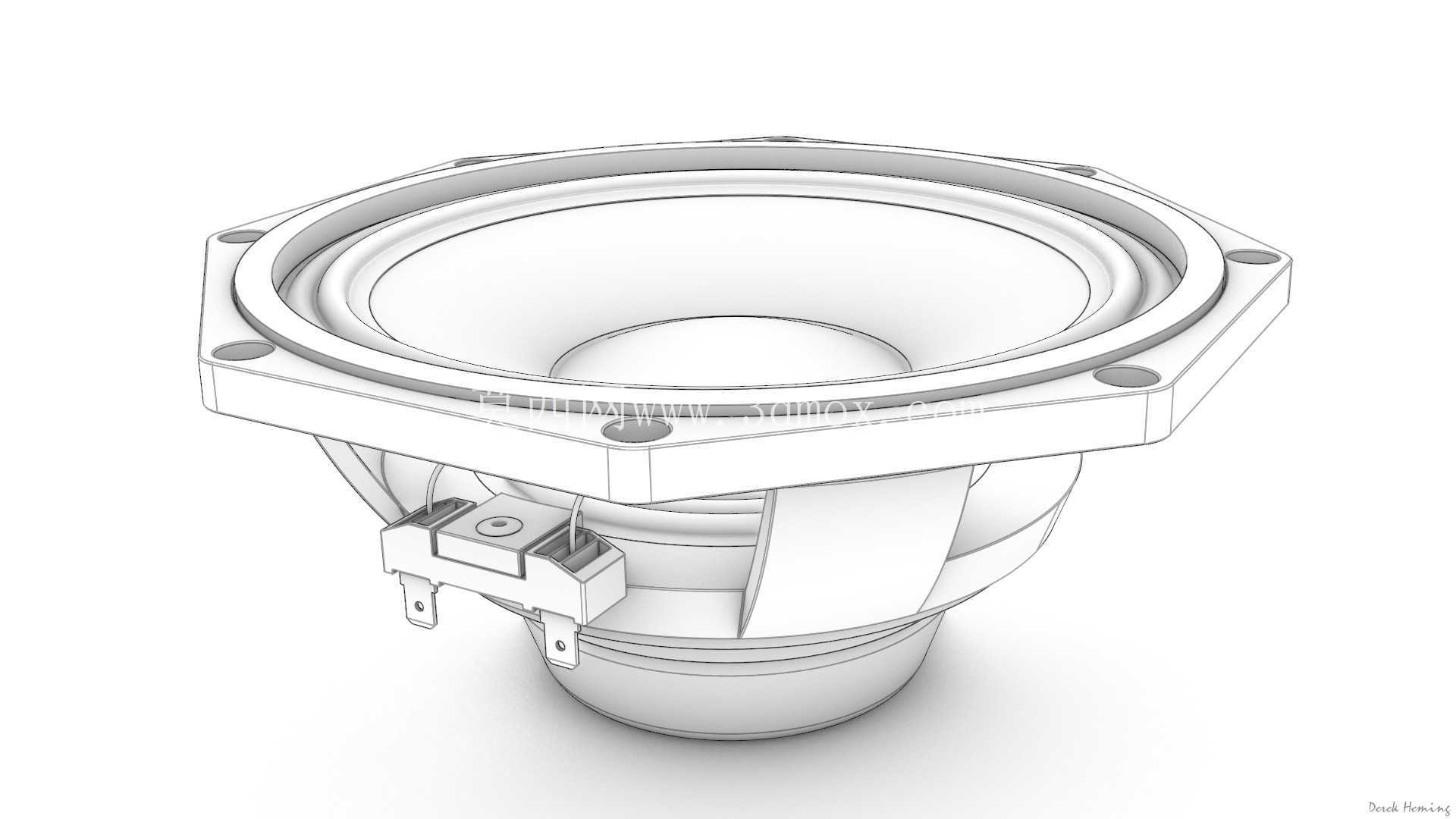

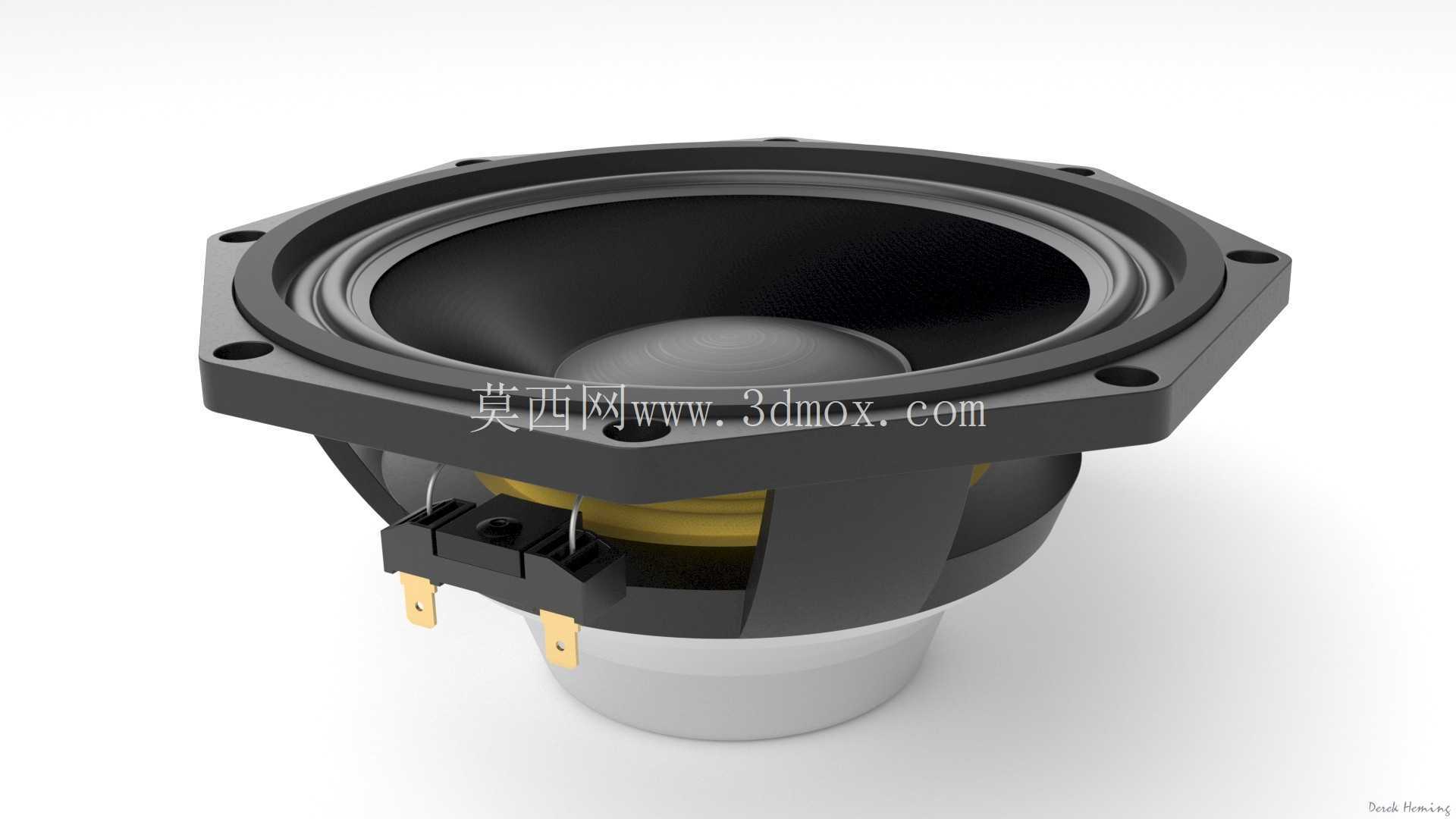

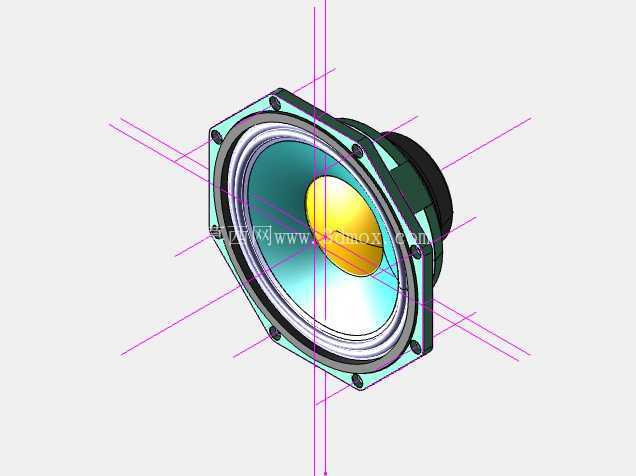

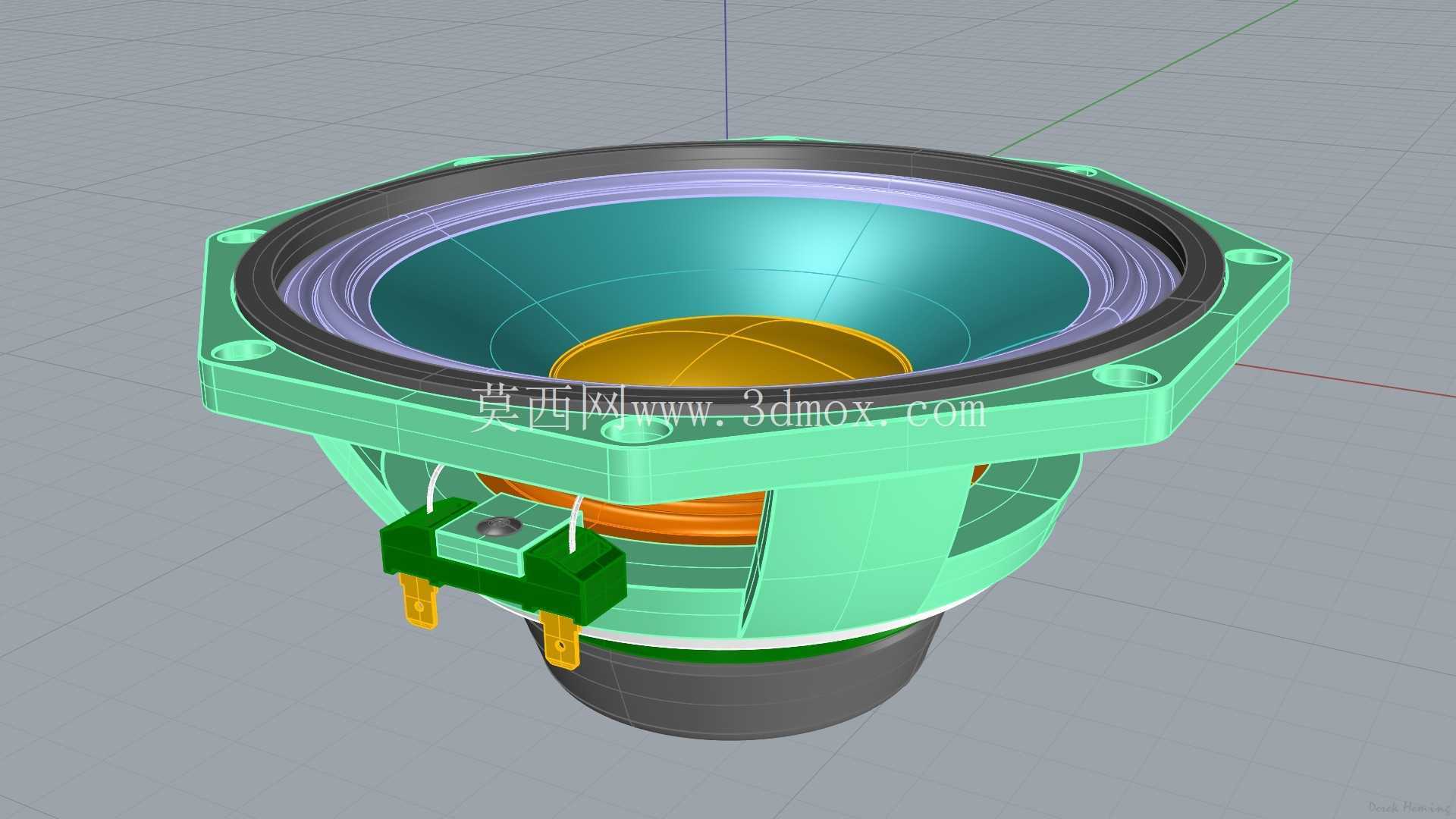

　　这款八英寸低音扬声器的三维结构，完全参照原厂工程资料与实物测绘参数搭建，所有尺寸单位统一为毫米，可直接用于专业音箱箱体的结构适配、安装位校核以及电声系统的配套选型工作。在专业扩声领域，这类低音单元主要应用于中小型演出返听音箱、固定安装的会议室主扩声系统、酒吧补声音箱以及高端家用HiFi音箱的低频重放环节，承担80Hz-2kHz频段的声音输出任务，能够在大动态信号输入下保持较低的失真度，满足长时间高功率工作的稳定性要求。

　　从结构设计来看，该单元采用方形安装法兰设计，法兰边缘预留四个对称的沉头安装孔，安装孔位的中心距、沉孔深度都严格匹配行业通用的八寸单元安装规范，可直接适配多数标准八寸音箱的面板开孔，无需额外修改箱体结构；法兰与锥盆衔接的位置设计有多层顺性折环，折环采用耐老化的橡胶材质，既可以保证锥盆大行程往复运动的线性度，又能隔绝折环自身的谐振杂音，避免低频浑浊。磁路部分采用外置式钕磁结构，相比传统铁氧体磁路，在保证相同磁通量的前提下大幅降低了单元整体重量，后端的磁钢罩做了圆滑过渡处理，既可以减少磁路漏磁对周边电子设备的干扰，也能避免安装时磁钢边角磕碰箱体内部的接线或者吸音材料。

　　接线端子位于单元法兰的下侧，采用两个镀金的快插式接线片，接线片的间距、突出高度都做了精准还原，设计箱体时可以直接预留对应的接线空间，避免出现接线端子顶住箱体后壁、或者接线弯折角度过大导致接触不良的问题；端子旁还设计了极性标识，安装接线时可以快速区分正负极，减少接线错误导致的相位抵消问题。锥盆部分采用混合纤维材质的纸盆结构，中心的防尘帽做了弧度优化，既可以阻挡灰尘进入磁隙影响音圈运动，又能打散高频段的分割振动，优化中频段的频响曲线平滑度。

　　音圈部分采用长冲程设计，音圈骨架采用耐高温的KAPTON材质，能够承受长时间大功率输入下的高温，避免音圈过热变形导致的擦圈问题；弹波部分采用多波纹的定心支片，能够精准约束音圈在磁隙内的同轴运动，即使在大动态低频信号下，也能保证音圈不触碰磁隙内壁，提升单元的工作可靠性和使用寿命。在进行箱体设计时，可直接调用该模型进行干涉检查，确认单元背部磁钢的深度与箱体内部净空的匹配度，避免磁钢碰触箱体内壁或者内部的分频器元件；同时可以根据模型的法兰厚度，计算音箱面板的沉台深度，保证单元安装后法兰面与音箱面板齐平，减少面板衍射对音质的影响。对于电声工程师而言，该模型的所有结构细节都与实物一致，可用于模拟单元安装后的腔体容积变化，辅助计算倒相管的长度和口径，提升音箱设计的调试效率，减少反复打样的成本；对于结构工程师而言，模型的安装边界、接口尺寸都完全还原实物，可直接用于音箱结构的装配设计，无需再单独对实物进行测绘，大幅缩短产品开发周期。
